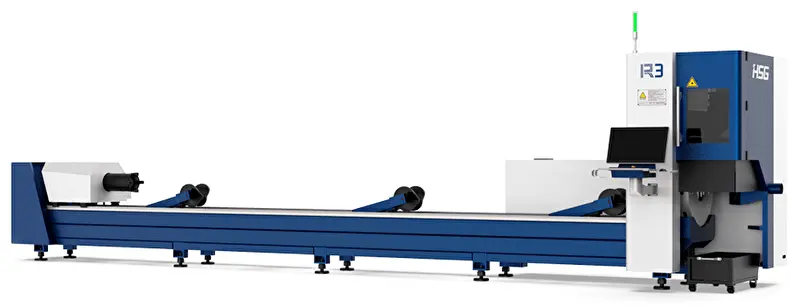

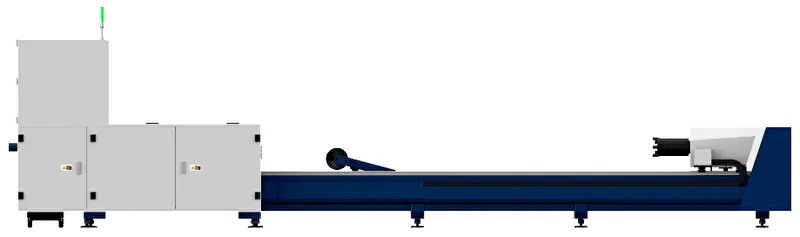

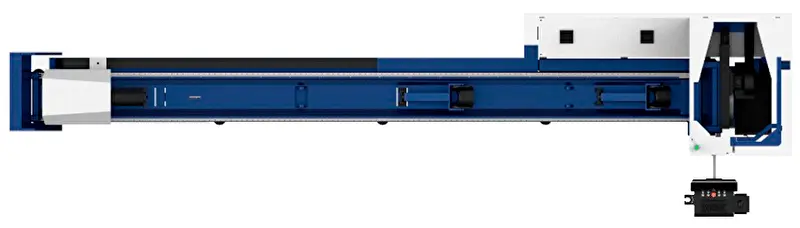

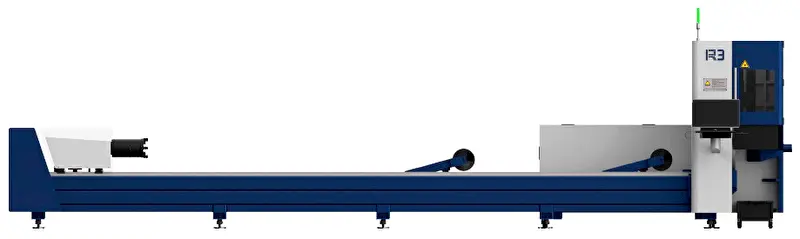

Труборез лазерный с ЧПУ HSG Laser для резки труб серии R3
- Мощность: до 3 кВт.
- Макс. скорость перемещения: 90 м/мин.
- Система ЧПУ: HSG-X9000.
Модели
| Модель | Макс. мощность, Вт | Макс. диаметр зажима, мм | Мин. диаметр зажима, мм | Макс. длина трубы, мм | Объект обработки | Применение | Цена | |
|---|---|---|---|---|---|---|---|---|
| R3 PLUS | 3000 | 325 | 20 | 6500 | Профили Трубы | Резка | По запросу | Смотреть модель |
| R3 | 3000 | 220 | 20 | 6000 | Профили Трубы | Резка | По запросу | Смотреть модель |
Описание
Труборезные лазерные станки серии HSG R3 — базовая линейка производственного оборудования для лазерной резки металлических труб и профилей. Станки имеют компактную конструкцию с двумя пневматическими патронами переднего и заднего зажима и комплектуются лазерными источниками мощностью до 3 кВт.

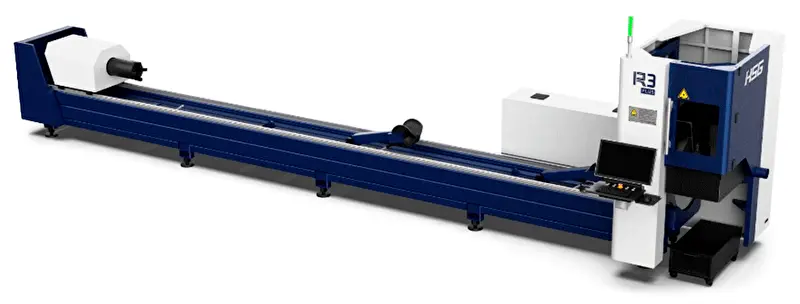

В серию входят модели R3 для обработки труб диаметром до 220 мм и длиной до 6000 мм и R3 PLUS с увеличенным диапазоном зажима до 325 мм и длиной заготовки до 6500 мм.
Станки применяются для обработки круглых, прямоугольных и профильных труб, в том числе швеллеров, а также изделий из углеродистой и нержавеющей стали, меди и других металлов.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности 500 МПа, а марганцевые примеси в её составе препятствуют нагреву и снижают риск тепловой деформации.
- Лазерная режущая головка собственной разработки HSG Klinge оснащена высокоточным автофокусом и функцией импульсной пробивки.
- Пневматическая система захвата с двумя центрирующими патронами автоматически управляется компонентами SMC/Aventics.
- Система управления на базе ЧПУ HSG-X9000 автоматизирует обработку и снижает трудозатраты.
- Лазерный источник IPG или Raycus.
- Серводвигатели Panasonic или Inovance.
- Электрические компоненты Schneider.
Система управления на базе ЧПУ HSG-X
Система обеспечивает высокую скорость и стабильность передачи данных. В базе хранятся готовые программы резки и перфорации круглых и профильных труб. Мониторинг основных компонентов, предупреждение об ошибках и формирование отчётов выполняются в режиме реального времени. Понятный интерфейс и широкий набор функций упрощают настройку оборудования.
Лазерная режущая головка с автофокусом
Режущая головка HSG Klinge оснащена автофокусом, интеллектуальным переключением режимов, защитными линзами и системой охлаждения. Такая конструкция обеспечивает стабильную резку металлических труб и позволяет получать чистую кромку.
Автоматическое погрузочно-разгрузочное устройство
Опциональные механизмы автоматической загрузки и разгрузки сокращают время между циклами обработки, облегчают работу оператора и снижают трудозатраты. Гидравлическая вогнутая опорная рама поддерживает трубу и защищает её от механических повреждений во время перемещения.
Технические характеристики
| Модель | R3 / R3 PLUS |
|---|---|
| Диапазон размеров круглой трубы | Ø20–220 / Ø20–325 мм |
| Максимальная длина обрабатываемой трубы | 6000 / 6500 мм |
| Мощность лазера | до 3000 Вт |
| Система ЧПУ | HSG-X9000, сенсорное управление |
| Лазерный источник | Raycus/IPG |
Образцы резки
