Сканирующие 2D головки SCANLAB для лазерной маркировки серии basiCube
- Скорость маркировки: 2000–2500 мм/с.
- Апертура: 10–14 мм.
- Мощность: 150–250 Вт.
Модели
| Модель | Апертура, мм | Длина волны, нм | Макс. мощность, Вт | Размер пятна, мкм | Скорость обработки, мм/с | Применение | Наличие | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| basiCube 10 | 10 | 10600 1064 355 532 | 150 | 32 | 2500 | Маркировка | В наличии на складе | По запросу | Смотреть модель |

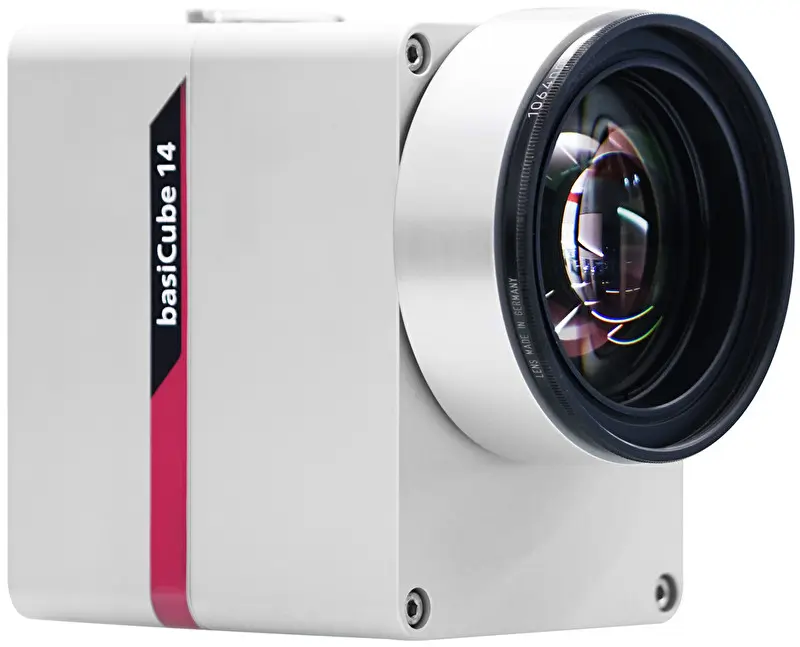

| basiCube 14 | 14 | 10600 1064 355 | 250 | 23 | 2000 | Маркировка | По запросу | Смотреть модель |
Описание
Сканирующие головки серии basiCube фирмы SCANLAB представляют собой двухмерные сканирующие системы начального уровня для отклонения и позиционирования лазерных лучей в плоскости обработки. Они отличаются высокой точностью позиционирования, скоростью обработки и значительной степенью защиты от помех.
Сканирующие головки basiCube имеют компактные размеры и модульную конструкцию, что существенно упрощает интеграцию в производственные линии. Широко используются для лазерной маркировки и динамической обработки («on the fly»).
Особенности
- Доступны исполнения для длин волн 355, 1064 и 10 600 нм; модель basiCube 10 также доступна для длины волны 532 нм.
- Возможность комбинирования с различными объективами.
- Управление по цифровому протоколу XY2-100 или SL2-100.
- Малый коэффициент статического трения и нулевое смещение обеспечивают высокие динамические характеристики системы.
- Защита от перегрузки по напряжению и обратного подключения повышает надёжность работы системы.
- Компактный размер и простая установка.
- Высокая степень защиты от помех.
- Снижение влияния температурного дрейфа двигателя, помех сигнала и дрейфа нуля.
- Полностью герметичная конструкция.
Опции и варианты
- Дополнение varioSCAN для расширения до трёхосевой сканирующей системы.
- Объективы с различными полями изображения и фокусными расстояниями.
- Платы управления RTC4 с интерфейсом PCIe или Ethernet, а также RTC5.
- Калибровочные системы correXion pro и CALsheet.
Технические характеристики
| Модель | basiCube 10 / basiCube 14 |
|---|---|
| Максимальная мощность лазера | 150 / 250 Вт |
| Применение | Лазерная маркировка |
| Общие доступные длины волн | 355 / 1064 / 10 600 нм |
| Стандартный угол отклонения | ±0,5 рад |
| Количество установленных модулей | 1 |
| Стандартная настройка | Быстрая векторная настройка |
| Погрешность позиционирования | менее 2 мкрад |
| Ошибка усиления | менее 5 мрад |
| Отклонение нулевого смещения | менее 5 мрад |
| Разрешение | 16 бит |
| Нелинейность | менее 3,5 мрад/44° |
| Цифровой интерфейс | SL2-100 / XY2-100 |
| Номинальный ток | 3 А |
| Оси сканирования | Двухосевая система |
| Рабочая температура | 25 ± 10 °C |
| Степень защиты | IP50 |
