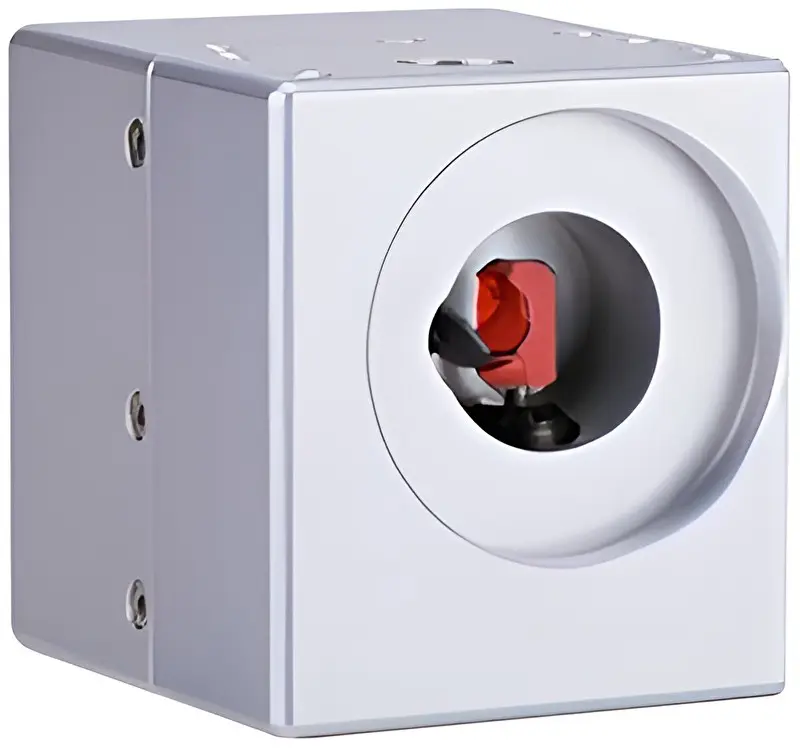

Сканирующие 2D головки SCANLAB для лазерной маркировки серии SCANcube
- Скорость маркировки: 1000–2500 мм/с.
- Апертура: 8,5–14 мм.
- Мощность: 150–440 Вт.
Модели
| Модель | Апертура, мм | Макс. мощность, Вт | Размер пятна, мкм | Скорость обработки, мм/с | Применение | Наличие | Цена | |
|---|---|---|---|---|---|---|---|---|
| SCANcube 10 | 10 | 200 | 32 | 2000 | Маркировка | В наличии на складе | По запросу | Смотреть модель |
| SCANcube 14 | 14 | 440 | 23 | 1000 | Маркировка | По запросу | Смотреть модель | |
| SCANcube 7 | 7 | 100 | 46 | 2500 | Маркировка | По запросу | Смотреть модель | |
| SCANcube 8,5 | 8,5 | 150 | 38 | 2500 | Маркировка | По запросу | Смотреть модель |
Описание
Сканирующие головки серии SCANcube фирмы SCANLAB предназначены для различных применений маркировки. Подходят для задач, требующих высоких скоростей записи, повышенной точности, а также долговременной стабильности. Обладают высокими показателями точности и значительной степенью защиты от помех.
Сканирующие головки SCANcube имеют компактные размеры и модульную конструкцию, что существенно упрощает интеграцию в производственные линии. Оборудование оптимизировано для работы в промышленных условиях и широко используется для лазерной маркировки, микроструктурирования и онлайн-маркировки.
Особенности
- Модели доступны для пяти длин волн: 355, 405, 532, 1064 и 10 600 нм.
- Стандартные покрытия для распространённых лазерных систем: YAG- и волоконных лазеров, зелёных, УФ- и CO2-лазеров.
- Могут комбинироваться с различными объективами.
- Управление осуществляется по цифровому протоколу XY2-100 или SL2-100.
- Малый коэффициент статического трения и нулевое смещение обеспечивают высокие динамические характеристики всей системы.
- Защита от перегрузки по напряжению и обратного подключения повышает надёжность работы системы.
- Компактные размеры и простота установки.
- Высокая степень защиты от помех.
- Позволяют решить такие распространённые проблемы, как температурный дрейф двигателя, помехи сигнала и дрейф нуля.
- Полностью герметичная конструкция.
Опции
- Дополнение varioSCAN: расширение до 3-осевой сканирующей системы.
Технические характеристики
| Модель | SCANcube 10 / SCANcube 14 / SCANcube 7 / SCANcube 8,5 |
|---|---|
| Максимальная мощность лазера | 200 / 440 / 100 / 150 Вт |
| Диапазон длины волны | 355 / 405 / 532 / 1064 / 10 600 нм |
| Стандартный угол отклонения | ±0,35 рад |
| Погрешность позиционирования | < 2 мкрад |
| Ошибка усиления | < 5 мрад |
| Отклонение нулевого смещения | < 5 мрад |
| Разрешение | 16 бит |
| Нелинейность | < 3,5 мрад/44° |
| Температурный дрейф, аддитивная погрешность | < 30 мкрад/К |
| Температурный дрейф, мультипликативная погрешность | < 80 мкрад/К |
| Цифровой интерфейс | SL2-100 / XY2-100 |
| Входное напряжение | ±15 В постоянного тока |
| Оси сканирования | 2-осевая система |
| Рабочая температура | 25 ± 10 °C |
| Степень защиты | IP50 |
