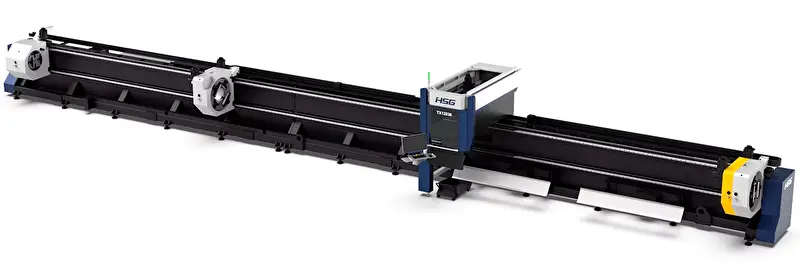

Труборез лазерный для тяжелой промышленности HSG Laser серии TX
- Мощность: 6–12 кВт.
- Макс. скорость перемещения: 60 м/мин.
- Система ЧПУ: HSG-X9800.
Модели
| Модель | Макс. мощность, Вт | Макс. диаметр зажима, мм | Мин. диаметр зажима, мм | Макс. рабочая грузоподъемность, кг | Объект обработки | Применение | Цена | |
|---|---|---|---|---|---|---|---|---|
| TX12036 | 12000 | 360 | 40 | 1200 | Профили Трубы | Резка | По запросу | Смотреть модель |
| TX12050 | 12000 | 500 | 50 | 1500 | Профили Трубы | Резка | По запросу | Смотреть модель |
| TX7026 | 6000 | 260 | 15 | 400 | Профили Трубы | Резка | По запросу | Смотреть модель |
| TX9036 | 12000 | 360 | 40 | 1200 | Профили Трубы | Резка | По запросу | Смотреть модель |
Описание
Труборезные станки серии HSG TX — профессиональное оборудование для лазерной резки крупногабаритных труб и профилей. Линейка включает четыре модели, различающиеся диапазоном зажима, грузоподъёмностью и мощностью лазерного источника.
Станки обрабатывают заготовки диаметром от 15 до 500 мм и массой до 1500 кг. Конструкция включает усовершенствованную систему зажимных патронов, подвижную станину, лазерную головку с автофокусом и цифровую систему управления.
Станки серии HSG TX применяются для обработки круглых и профильных труб, а также профилей открытого сечения: швеллеров, уголков и двутавровых балок. Оборудование подходит для резки углеродистой и нержавеющей стали, меди, цветных металлов и других материалов.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности 500 МПа, а марганцевые примеси в её составе препятствуют нагреву и снижают риск тепловой деформации.
- Лазерная режущая головка собственной разработки HSG Klinge оснащена высокоточным автофокусом и функцией импульсной пробивки.
- Пневматическая система захвата с четырьмя центрирующими патронами работает в автоматическом режиме.
- Система управления на базе ЧПУ HSG-X9800 автоматизирует обработку и снижает трудозатраты.
- Лазерный источник IPG или Raycus.
- Серводвигатели Panasonic или Inovance.
- Электрические компоненты Schneider.
Улучшенная система зажима
Технология HSG Laser сочетает два сдвоенных патрона C3 и C4 с синхронным вращением и перемещением, а также независимым открытием и закрытием. Патроны выполняют зажим, поддержку, корректировку положения трубы и её перемещение по всей длине рабочего диапазона.
Боковая подвижная станина
Станина состоит из нескольких секций, которые можно соединять, увеличивая или уменьшая рабочий диапазон. Соосная обработка секций обеспечивает точность перемещения при резке длинномерных труб.
Секционная станина применяется в моделях TX9036, TX12036 и TX12050.
Минимальное количество отходов
Подвижные вращающиеся патроны позволяют уменьшить концевой остаток трубы при правильной организации рабочего процесса и выборе программы резки. Это упрощает работу оператора и снижает расход материала.
Опорная нижняя плита
Опорная плита в виде вогнутого колеса используется при разгрузке труб длиной до 6000 мм. Она также страхует заготовку при падении и снижает риск механической деформации трубы.
Функция удаления пыли
В переднем патроне C1 предусмотрены встроенные воздушные каналы и вытяжные вентиляторы. Система уменьшает загрязнение рабочей зоны и объём пыли, образующейся при резке.
Технические характеристики
| Модель | TX7026 / TX9036 / TX12036 / TX12050 |
|---|---|
| Диапазон размеров круглой трубы | Ø15–260 / Ø40–360 / Ø40–360 / Ø50–500 мм |
| Максимальная масса одной трубы | 400 / 1200 / 1200 / 1500 кг |
| Мощность лазера | 6 / 12 / 12 / 12 кВт |
| Максимальное ускорение | 0,6g |
| Максимальная скорость перемещения | 60 м/мин |
| Точность позиционирования по осям X/Y | ±0,05 мм/м |
| Лазерный источник | IPG/Raycus |
| Система ЧПУ | HSG-X9800, сенсорное управление |
Образцы резки
