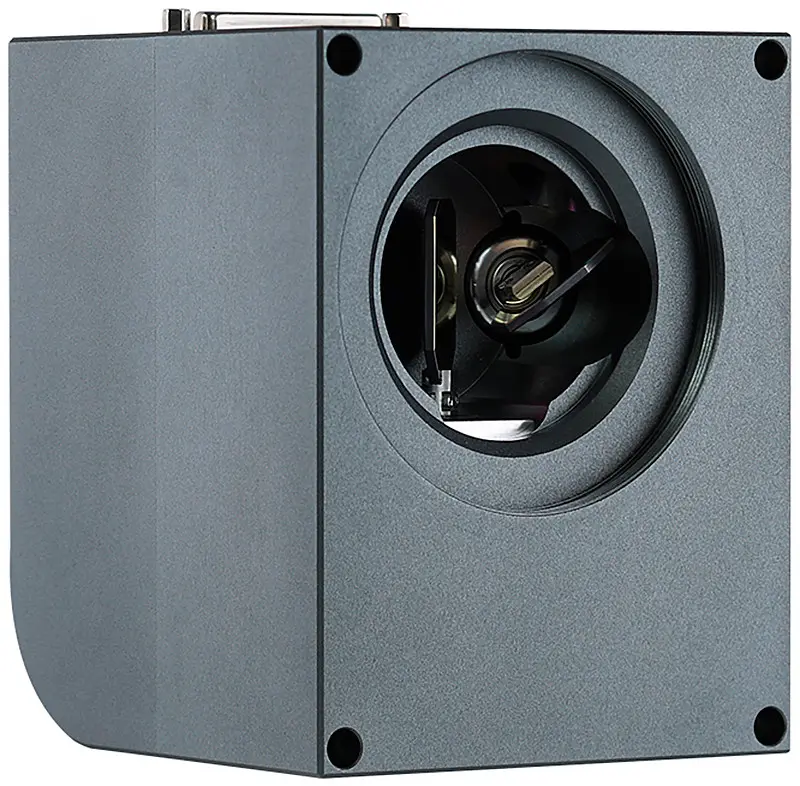

Сканирующие 2D головки Sino-Galvo для лазерной маркировки серии SG
- Скорость маркировки: 8000–14000 мм/с.
- Апертура: 7–14 мм.
Модели
| Модель | Апертура, мм | Скорость обработки, мм/с | Скорость записи, cps | Длина волны, нм | Применение | Цена | |
|---|---|---|---|---|---|---|---|
| SG1105 | 7 | 10000 | 438 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG2203 | 10 | 6500 | 530 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG2207 | 12 | 6000 | 326 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG2208 | 14 | 4500 | 292 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG7220 | 10 | 14000 | 600 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG7310 | 10 | 8000 | 540 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
| SG8214 | 14 | 8000 | 364 | 10600 1064 355 | Маркировка | По запросу | Смотреть модель |
Описание
Сканирующие головки серии SG разработаны компанией Sino-Galvo. Это гальванометрические сканаторы, обладающие высокими показателями точности позиционирования и скорости обработки, а также значительной степенью защиты от помех. Оборудование имеет комплектующие от ведущих мировых производителей и достигло лидирующего международного уровня в этой области.
Сканирующие головки серии SG имеют компактные размеры и модульную конструкцию. Широко используются для лазерной маркировки пластика, металла и керамики, а также для прецизионной и цветовой маркировки.
Особенности
- Дифференциальный фотоэлектрический датчик для точного определения положения ротора двигателя, высокого разрешения и точности повторного позиционирования.
- Малый коэффициент статического трения и нулевое смещение обеспечивают наилучшие динамические характеристики всей системы.
- Конструкция защиты от перегрузки электрического напряжения и обратного подключения делает работу системы более надёжной.
- Компактные размеры и простота установки.
- Высокая степень защиты от помех.
- Позволяют решить такие распространённые проблемы, как температурный дрейф двигателя, помехи сигнала и дрейф нуля.
- Полностью герметичная конструкция.
Технические характеристики
| Модель | SG1105 / SG2203 / SG2207 / SG2208 / SG7220 / SG7310 / SG8214 |
|---|---|
| Апертура | 7 / 10 / 12 / 14 / 10 / 10 / 14 мм |
| Применение | Лазерная маркировка |
| Длина волны | 10 600 / 1064 / 355 нм |
| Линейность | 99,9% |
| Повторяемость (RMS) | < 8 мкрад |
| Ошибка усиления | < 5 мрад |
| Смещение нулевой точки | < 5 мрад |
| Длительный дрейф более 8 часов | < 0,5 мрад |
| Дрейф масштабного коэффициента | < 40 частей на миллион/°C |
| Дрейф нуля | < 15 мкрад/°C |
| Цифровой сигнал интерфейса | XY2-100 |
| Аналоговый сигнал интерфейса | ±5 В |
| Угол сканирования оборудования | ±11° |
| Рабочая температура | от 0 до +45 °C |
| Температура хранения | от −10 до +60 °C |
