Автоматизированные системы HGTECH для загрузки и хранения листового металла серии LCL
- Макс. вес листов: 1000 кг.
- Макс. размер листов: 3×1,5 / 4×2 м.
Модели
| Модель | Макс. рабочая грузоподъемность, кг | Размер листового металла, мм | Толщина одного листа, мм | Объект обработки | Применение | Цена | |
|---|---|---|---|---|---|---|---|
| LCL-3015 | 5000 | 3000×1500 | 25 | Листовой металл | Очистка Резка Сварка | По запросу | Смотреть модель |
| LCL-4020 | 5000 | 4000×2000 | 16 | Листовой металл | Очистка Резка Сварка | По запросу | Смотреть модель |
Описание
Автоматизированное погрузочное оборудование серии HGTECH LCL предназначено для загрузки, разгрузки, перемещения и хранения листового металла. Система подаёт листы непосредственно на рабочие столы лазерных станков и перемещает обработанные заготовки в зону складирования.
В серию входят модели LCL-3015 для листов размером до 3000×1500 мм и LCL-4020 для заготовок до 4000×2000 мм. Максимальная рабочая грузоподъёмность оборудования составляет 5000 кг.

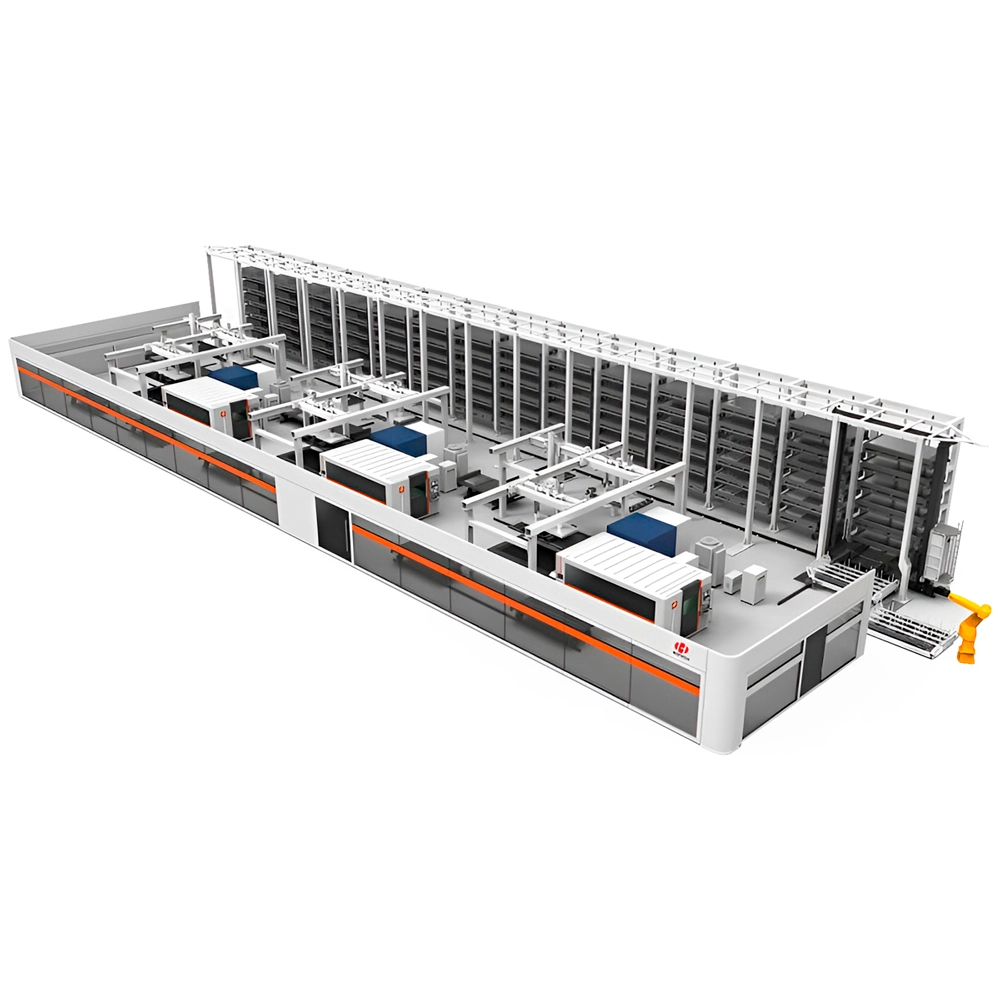

Комплекс состоит из системы хранения материалов, автоматических механизмов загрузки и разгрузки, а также системы контроля и мониторинга производственной линии. Оборудование может быть адаптировано для обслуживания от одного до трёх станков лазерной резки.
Особенности
- Цифровая система управления на базе ЧПУ автоматизирует перемещение материалов и снижает объём ручных операций.
- Модульная конструкция позволяет адаптировать систему под компоновку производственного участка.
- Работа с листовым металлом разных форматов и толщин.
- Автоматическая загрузка, разгрузка, перемещение, сортировка и штабелирование заготовок.
- Возможность обслуживания до трёх станков лазерной резки.
- Сокращение простоев оборудования между циклами обработки.
- Контроль перемещения листов и безопасности производственного процесса.
- Организованное перемещение готовых деталей и отходов обработки.
Дополнительные возможности
Роботизированная погрузка
Робот-манипулятор автоматически загружает и разгружает производственную линию. Система имеет защиту от перегрузок и ошибок и настраивается с учётом параметров листового металла и компоновки участка.
Система хранения материалов
Стеллажная система обеспечивает организованное хранение и быстрый доступ к листовому металлу. Загрузка и выгрузка выполняются автоматически, также предусмотрена подача единичного листа.
Предотвращение повреждения заготовок
Дополнительный защитный зубчатый ремень снижает риск появления царапин и вмятин на поверхности листового металла во время перемещения.
Интеллектуальное управление
Система обеспечивает автоматизированное перемещение материалов, точное позиционирование листов и обмен данными между погрузочным оборудованием, складом и станками лазерной резки.
Технические характеристики
| Модель | LCL-3015 / LCL-4020 |
|---|---|
| Максимальный размер листа | 3000×1500 / 4000×2000 мм |
| Максимальная толщина одного листа | 25 / 16 мм |
| Максимальная рабочая грузоподъёмность | 5000 кг |
| Применяемые материалы | Углеродистая сталь, нержавеющая сталь, алюминиевые сплавы |
| Управление системой | Мобильный терминал, сенсорный экран или централизованное автоматическое управление |
| Максимальная масса одного листа | 1000 кг |
| Максимальное количество складируемых листов | 18 шт., опционально |
| Максимальная нагрузка на один ярус | 3000 кг |
| Максимальная высота загрузки листов | 90 мм |
| Максимальная высота изделий в штабеле | 90 мм |
| Максимальная масса изделий в штабеле | 5000 кг |
| Загрузка и разгрузка материала | Роботизированная |
| Стандартное время цикла | 130 с |
| Скорость подъёма | 15 м/мин |
| Скорость горизонтального перемещения укладчика | 50 м/мин |
| Скорость ввода и вывода поддонов | 10 м/мин |
| Скорость горизонтальной загрузки и разгрузки | 40 м/мин |
| Скорость вертикальной загрузки и разгрузки | 20 м/мин |
| Давление сжатого воздуха | 0,5–0,7 МПа |
| Количество обслуживаемых станков | От 1 до 3 |
