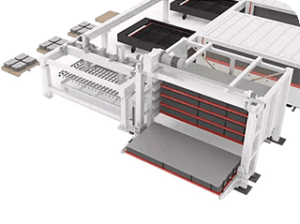

Автоматизированная система HGTECH LCL-4020 для загрузки и хранения листового металла
- Макс. вес листов: 1000 кг.
- Макс. размер листов: 4000×2000 мм.
Описание
Автоматизированное погрузочное оборудование серии LCL — это профессиональное производственное устройство компании HGTECH. Система осуществляет загрузку и разгрузку металлических листов и пластин непосредственно с рабочих столов режущих станков и их перемещение в зону хранения. Состоит из системы складирования материалов, автоматической системы погрузки и разгрузки, а также системы контроля и мониторинга работы производственной линии. Может быть адаптирована к 1-3 станкам лазерной резки.
Особенности
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Модульная конструкция.
- Применяется к листам разной толщины.
- Снижает энергопотребление и повышает скорость резки металла.
- Автоматическая загрузка или разгрузка, перемещение, сортировка и штабелирование заготовок.
- Может обслуживать сразу несколько станков.
- Обеспечивает безопасность производственного процесса.
- Утилизация отходов.
Дополнительные возможности (опционально)

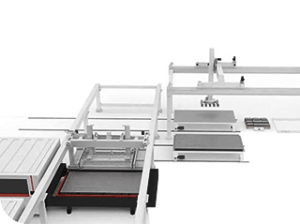

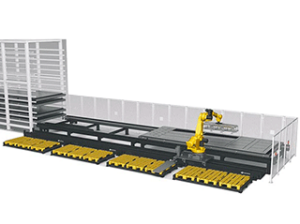

Роботизированная погрузка
Робот-манипулятор автоматически загружает и выгружает производственную линию. Имеет защиту от перегрузок и ошибок, а также настраивается под необходимые параметры.
Система хранения материалов
Стеллажи имеют интуитивно понятный вид и обеспечивают быстрый доступ к заготовкам. Листы металла автоматически загружаются и выгружаются, имеется функция подачи единичного листа.
Предотвращение повреждения заготовок
Дополнительный защитный зубчатый ремень предотвращает образование царапин и вмятин на заготовках.
Интеллектуальное управление
Обеспечение автоматизированного перемещения материала и непрерывной работы, точное позиционирование и передача данных.
Технические характеристики
| Применяемые материалы | Углеродистая сталь, нержавеющая сталь, алюминиевые сплавы |
| Управление системой | Мобильный терминал / сенсорный экран / центральное управление в автоматическом режиме |
| Макс. вес листового металла | ≤1000 кг |
| Макс. размер листа | 4000×2000 мм |
| Макс. толщина листового металла | ≤16 мм |
| Макс. количество складируемого материала | 18 шт. (опционально) |
| Макс. нагрузка на один слой | 3 т |
| Макс. высота загрузки (углеродистая сталь) | 50 мм |
| Макс. высота изделий в штабеле | 50 мм |
| Макс. вес изделий в штабеле | 5 т |
| Загрузка и разгрузка материала | Роботом |
| Стандартное время цикла | 130 с |
| Скорость подъема | 15 м/мин |
| Скорость горизонтального перемещения укладчика | 50 м/мин |
| Скорость ввода и вывода поддонов | 10 м/мин |
| Скорость горизонтальной загрузки и разгрузки | 40 м/мин |
| Скорость вертикальной загрузки и разгрузки | 20 м/мин |
| Сжатый воздух | 0,5-0,7 Мпа |

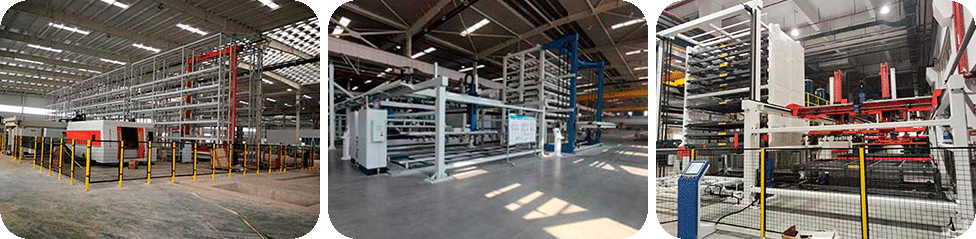

Примеры реализации
