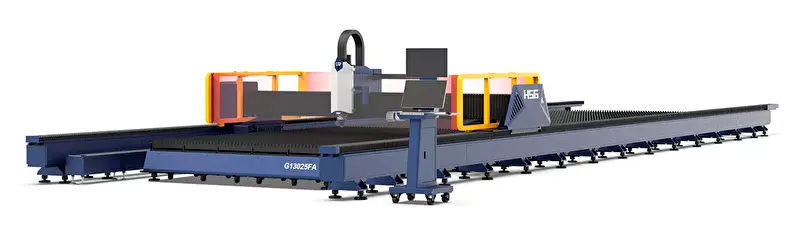

Широкоформатные лазерные станки HSG Laser для резки металла серии HSG-GF
- Мощность: до 3 кВт.
- Макс. скорость перемещения: 80 м/мин.
- Система ЧПУ: ALPHA T.
Модели
| Модель | Макс. мощность, Вт | Макс. скорость перемещения, м/мин | Макс. рабочая грузоподъемность, кг | Размер рабочего стола, мм | Наличие сменного стола | Объект обработки | Применение | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| G12025FA | 30000 | 80 | 21060 | 12100×2500 | Да | Листовой металл | Резка | По запросу | Смотреть модель |
| G12035FA | 30000 | 60 | 21060 | 12100×3500 | Да | Листовой металл | Резка | По запросу | Смотреть модель |
Описание
Широкоформатные станки лазерной резки HSG серии G FA предназначены для обработки крупногабаритных листов металла. В линейку входят модели с рабочим полем 12100×2500 и 12100×3500 мм, сменным столом и лазерным источником мощностью до 30 кВт.
Высокопрочная модульная станина, лазерная головка с автофокусом и цифровая система управления позволяют выполнять производительную резку тяжёлых листов массой до 21 060 кг. Оборудование применяется в мостостроении, судостроении, строительстве, вагоностроении и машиностроении.
Станки подходят для обработки углеродистой и нержавеющей стали, алюминия, меди, цветных металлов и других материалов. Опционально оборудование может комплектоваться поворотной режущей головкой для формирования фасок.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности 500 МПа, а марганцевые примеси в её составе снижают риск нагрева и тепловой деформации.
- Модульная конструкция станины рассчитана на обработку крупногабаритных и тяжёлых листов.
- Сменный рабочий стол сокращает время между циклами загрузки и резки.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям перемещения.
- Зональная система вентиляции открывает воздушную заслонку в зависимости от положения режущей головки.
- Цифровая система управления на базе ЧПУ автоматизирует процесс резки и снижает трудозатраты.
- Редукторы и зубчатые рейки Wittenstein Alpha.
- Серводвигатели Panasonic.
- Электрические компоненты Schneider.
Числовое программное управление
Система обеспечивает передачу данных по сети EtherCAT и поддерживает файлы DXF, DWG, PLT и NC. Основные компоненты контролируются в режиме реального времени, а понятный интерфейс упрощает подготовку и запуск программ резки.
Сегментная модульная платформа станины
Станина состоит из отдельных секций, которые соединяются в единую рабочую платформу. Такая конструкция упрощает транспортировку и монтаж оборудования, а также позволяет формировать рабочую зону необходимой длины.
Обширная производственная база данных
В системе хранится более 2000 параметров обработки для различных материалов и толщин. Доступны технологии воздушной резки, контррасточки и чистовой резки PFC, а также создание единичных и серийных программ обработки.
Обработка под различным углом
Опциональная режущая головка серии P позволяет выполнять резку под углом до 45° и формировать V-, X- и Y-образные фаски.
Лазерная режущая головка с автофокусом
Режущая головка рассчитана на работу с лазерными источниками мощностью до 30 кВт. Автоматическая настройка фокуса ускоряет пробивку и поддерживает стабильную резку листового металла большой толщины.
Технические характеристики
| Модель | G12025FA / G12035FA |
|---|---|
| Рабочее поле | 12100×2500 / 12100×3500 мм |
| Максимальная скорость перемещения | 80 / 60 м/мин |
| Максимальная нагрузка на рабочий стол | 21 060 кг |
| Мощность лазера | до 30 кВт |
| Максимальное ускорение | 0,5g |
| Точность позиционирования по осям X/Y | ±0,05 мм/м |
| Сменный рабочий стол | Да |
| Лазерный источник | IPG/Raycus |
| Система ЧПУ | Alpha T, сенсорное управление |
