Сканирующая 2D головка SCANLAB basiCube 10 для лазерной маркировки
- Скорость маркировки: 2500 мм/с.
- Апертура: 10 мм.
- Длина волны: 355, 532, 1064, 10600 нм.
- Напряжение: ±15 В.
Описание
Сканаторные головки basiCube фирмы SCANLAB являются идеальной моделью двухмерных сканирующих систем начального уровня для отклонения и позиционирования лазерных лучей в плоскости обработки. Обладающий высокими показателями точности позиционирования и скорости обработки, а также значительной степенью защитой от помех.
Сканирующая головка BasiCube 10 имеет компактные размеры и модульную конструкцию, что существенно упрощает интеграцию в производственные линии. Широко используется для лазерной маркировки и динамической обработки («on the fly»).
Особенности
- Модель доступна для четырех длин волн (355 нм, 532 нм, 1064 нм или 10600 нм).
- Может комбинироваться с различными объективами.
- Управление осуществляется по цифровому протоколу XY2-100 или SL2-100.
- Малый коэффициент статического трения и нулевое смещение обеспечивают наилучшие динамические характеристики всей системы.
- Конструкция защиты от перегрузки электрического напряжения и обратного подключения делает работу системы более надежной.
- Компактный размер, простота установки.
- Высокая степень защиты от помех.
- Позволяет решить такие распространенные проблемы, как температурный дрейф двигателя, помехи сигнала, дрейф нуля и др.
- Полностью герметичная конструкция.
Опции и варианты
- Дополнения varioSCAN: расширение до 3-осевой сканирующей системы
- Покрытия для следующих длин волн: basiCube 10: 355 нм, 532 нм, 1064 нм, 10600 нм.
- Объективы с различными полями изображения и фокусными расстояниями.
- Платы управления RTC4 (PCIe, Ethernet) или RTC5.
- Уникальные калибровочные системы: correXion pro, CALsheet
Технические характеристики
| Оптические характеристики | |
|---|---|
| Апертура | 10 мм |
| Диапазон длины волны | 1064 нм, 532 нм, 355 нм, 10600 нм |
| Макс. мощность лазера | 150 Вт |
| Стандартный угол отклонения | ±0,5 рад |
| Размер поля изображения | 110×110 мм |
| Стандартный размер пятна | 32 мкм |
| Динамика | |
| Количество установленных модулей | 1 |
| Стандартная настройка | Быстрая векторная настройка |
| Ошибка отслеживания | 0,14 мс |
| Скорость маркировки | 2500 мм/с |
| Скорость позиционирования | 12000 мм/с |
| Скорость перемещения луча: — высокое качество гравировки — хорошее качество гравировки | 570 зн/с 800 зн/с |
| Время отработки скачка: — при отклонении на 1% шкалы — при отклонении на 10% шкалы | 0,35 мс 1,0 мс |
| Точность | |
| Погрешность позиционирования | < 2 мкрад |
| Ошибка усиления | < 5 мрад |
| Отклонение нулевого смещения | < 5 мрад |
| Разрешение | 16 бит |
| Нелинейность | < 3,5 мрад/44° |
| Температурный дрейф — аддитивная погрешность — мультипликативная погрешность | < 30 мкрад/К < 160 частей на миллион/К |
| Долговременный дрейф — аддитивная погрешность — мультипликативная погрешность | < 100 мкрад < 250 частей на миллион |
| Электроника/Управление | |
| Интерфейс (цифровой) | SL2-100 / XY2-100 |
| Входное напряжение | ±15 В постоянного тока |
| Номинальный ток | 3 А |
| Механика | |
| Оси сканирования | 2-осевая система |
| Смещение луча | 12,54 мм |
| Вес без объектива | 1,5 кг |

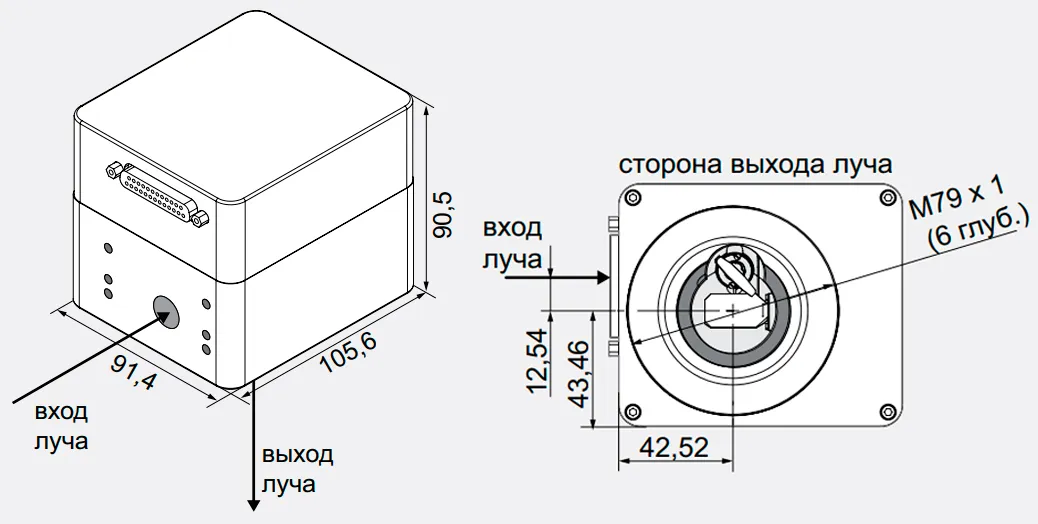

| Размеры (Д×Ш×В) | 105,6×91,4×90,5 мм |
| Прочие характеристики | |
| Рабочая температура | 25±10°C |
| Степень защиты | IP50 |
