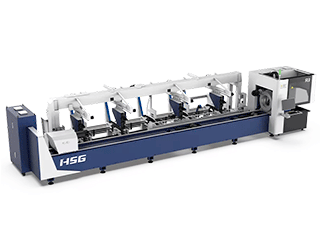

Труборез лазерный с ЧПУ HSG Laser R3 PLUS для резки труб
- Мощность: до 3000 Вт.
- Макс. скорость перемещения: 90 м/мин.
- Система ЧПУ: HSG-X9000.
Описание
Труборезный лазерный станок серии R3 — это базовая версия производственного оборудования компании HSG, направленного на осуществление лазерной резки металлическиx труб. Станки данной серии имеют компактную конструкцию с двумя пневматическими патронами переднего и заднего зажима, и оборудуются лазерным источником мощностью — 1,5-3 кВт. Применяются для обработки труб округлой и прямоугольной форм, а также профильных (в том числе швеллеров), канализационных труб, деталей из углеродистой и нержавеющей стали, меди и других.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Лазерная режущая головка собственной разработки HSG — Klinge имеет высокоточный автофокус и функцию импульсной пробивки, благодаря чему, даже в толстом металле можно создать сквозное отверстие за доли секунды.
- Пневматическая конструкция захвата осуществляется двумя центрирующими патронами и контролируется автоматически системой SMC/Aventics.
- Автоматическая система управления осуществляется посредством ЧПУ HSG-X9000, уменьшая трудозатраты производства.
- Лазерный источник IPG/Raycus.
- Японский cерводвигатель Panasonic или Inovance.
- Электрокомпоненты Schneider.
Система управления на базе ЧПУ HSG-X
Обеспечивает передачу данных по сети и отличается высокой скоростью и стабильностью. Имеет богатую базу с готовыми программами резки и перфорации круглых и профильных труб. Мониторинг основных компонентов, предупреждение об ошибке и составление отчетов о работе осуществляются в режиме реального времени. Система проста, удобна в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.
Лазерная режущая головка с автофокусом
Производитель компании HSG разработал высокомощные режущие головки KLINGE, которые оснащены автофокусом, интеллектуальным переключением режимов, защитными линзами и функцией охлаждения, что гарантирует достижение стабильной резки по металлу. Передача энергии лазерного излучения в 99,95% позволяет получать стабильный чистый рез с идеальной поверхностью и кромкой.
Автоматическое погрузочно-разгрузочное устройство
Опциональные автоматические механизмы погрузки и разгрузки экономят время обработки, облегчают работу оператора и снижают трудозатраты. Главной особенность устройства является гидравлическая вогнутая опорная рама, которая защищает трубы от различных механических дефектов во время их перемещения.
Технические характеристики
| Модель | R3 PLUS |
|---|---|
| Диапазон размеров круглой трубы | Ø 20 — 325 мм |
| Диапазон размеров профильной трубы | 20×20 — 230×230 мм |
| Максимальная длина обрабатываемой трубы | 6500 мм |
| Минимальная длина необработанного остатка трубы | 220 мм |
| Максимальный вес для одной трубы | 200 кг |
| Мощность лазера | 1,5-3 кВт |
| Макс. скорость перемещения | 90 м/мин |
| Макс. ускорение | 0,8 g |
| Точность позиционирования по X/Y осям | ±0,05 мм |
| Точность репозиционирования по X/Y осям | ±0,03 мм |
| Напряжение электропитания | 380 В ± 5 %; 50Гц; 3 — фазы |
| Система ЧПУ | HSG-X9000 (сенсорный) |
| Лазерный источник | Raycus/IPG |
