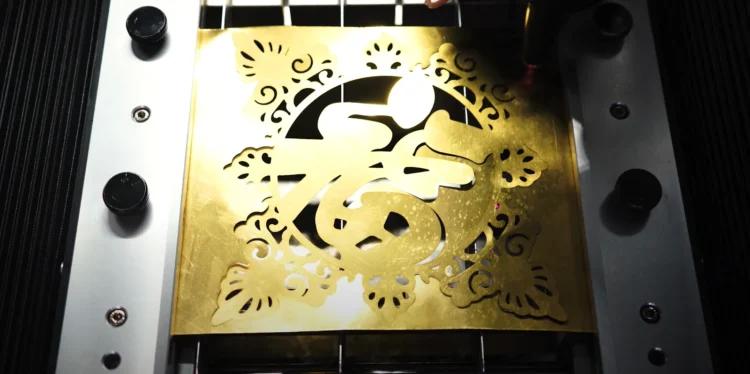

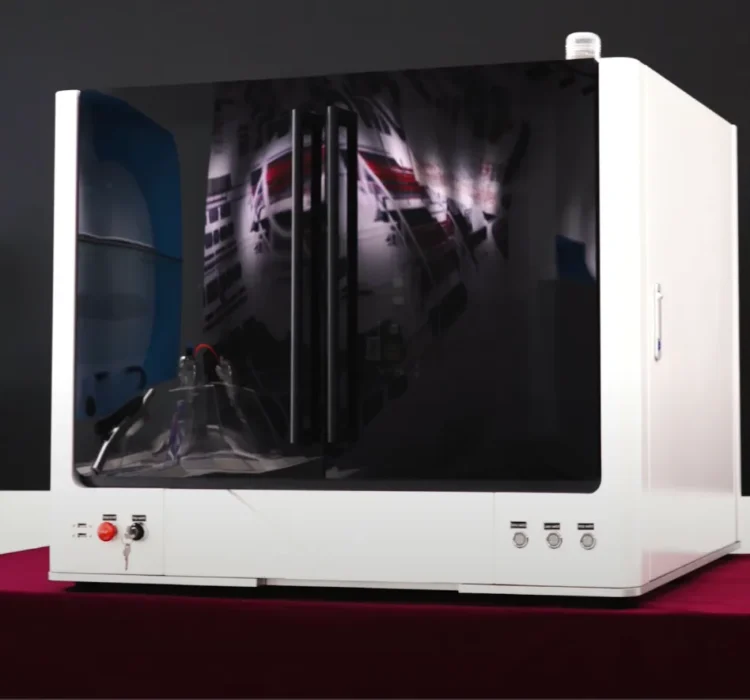

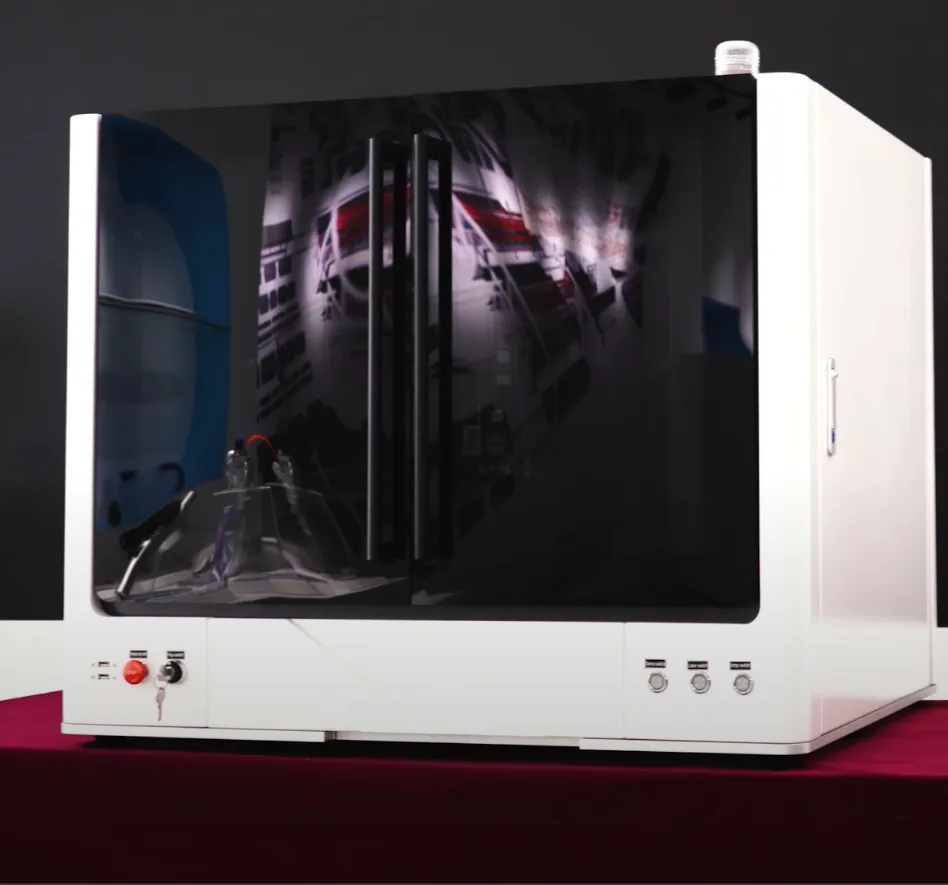

Станок прецизионной лазерной резки HGTECH SMART XC2030

Станок прецизионной лазерной резки HGTECH SMART XC2030

Мощность: 1,2 кВт.
Макс. скорость перемещения: 50 м/мин.
Система ЧПУ: Raytools.

В наличии на складе

Первоначальная цена составляла 1 588 860 ₽.Текущая цена: 1 155 000 ₽.

Описание

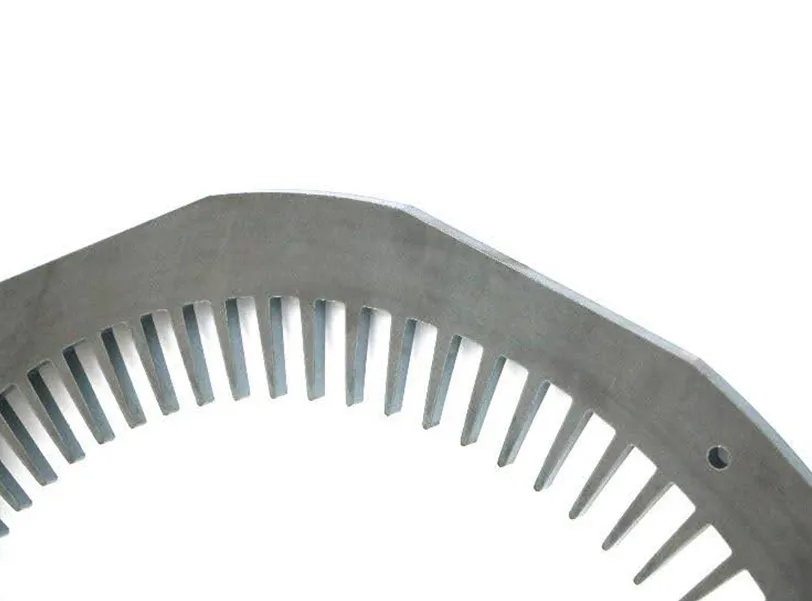

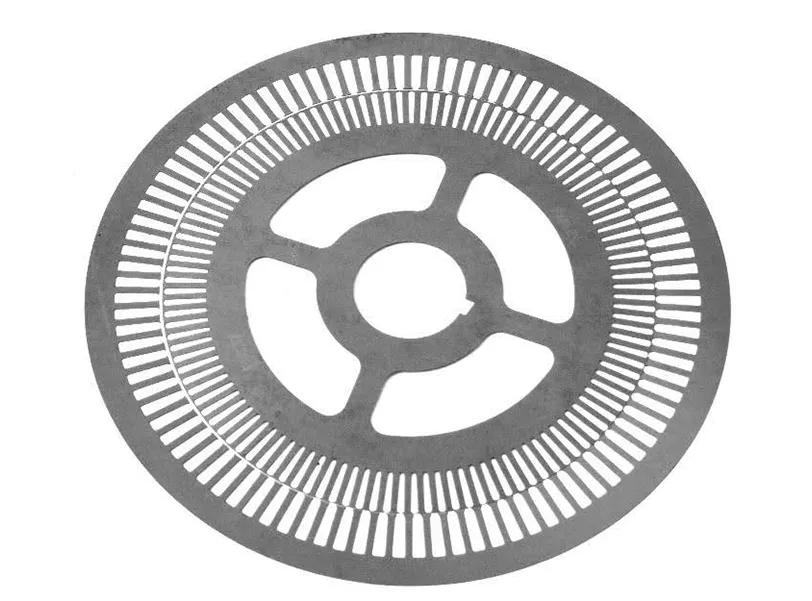

SMART XC2030 — профессиональное решение для производства электроники, поскольку способен с высокой точностью резать электротехническую (трансформаторную) сталь. Малая зона термического влияния и минимальный нагрев позволяют не только добиться высокого качества резки, но и сохранить однородные магнитные характеристики изделия.

Помимо электротехнической стали, станок позволяет обрабатывать углеродистую, конструкционную, инструментальную, оцинкованную и нержавеющую стали, алюминий и его сплавы, бронзу, латунь и титан.

Станок поставляется в комплекте с лазерным источником на 1200 Вт от ведущего производителя волоконных лазеров в КНР — Raycus.

Особенности

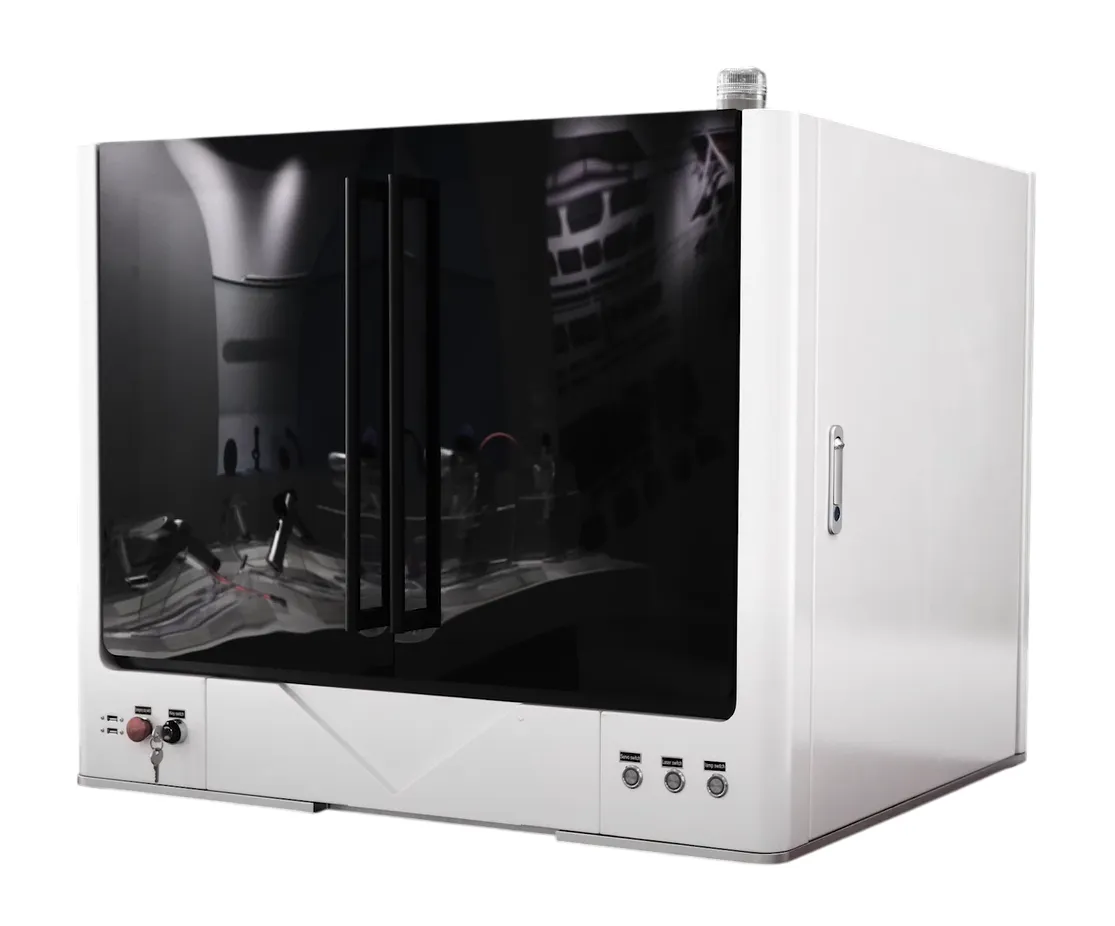

Компактная настольная система занимает мало места. Все компоненты внутри одного корпуса.
Встроенная библиотека режимов.
Подходит как для мелкосерийного производства, так и для выпуска больших партий.
Прижим листов позволяет надежно закрепить тонкий лист во избежание колебаний и выгибания от резки.
Высокочувствительная система слежения за высотой обеспечивает, что сопло не коснется листа во время высокоскоростной резки.
Мощность лазера автоматически подстраивается при резке углов, гарантируя качество без перегрева. Также доступна настройка линейного изменения мощности лазера для улучшения качества отверстия.
Поддерживает возврат по контуру в случае недореза. Позволяет начать резать с любого положения в контуре и продолжить резку после паузы.
Программная компенсация ширины реза.
Доступна лазерная гравировка.

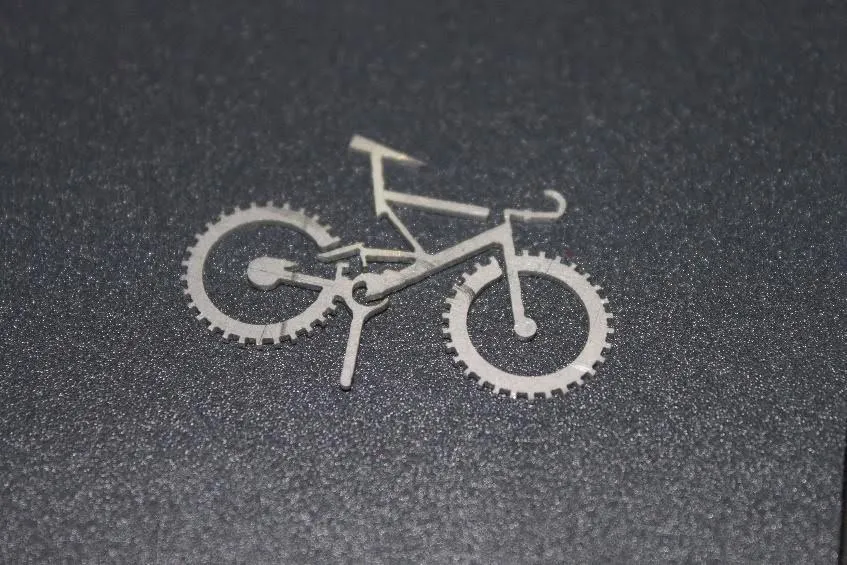

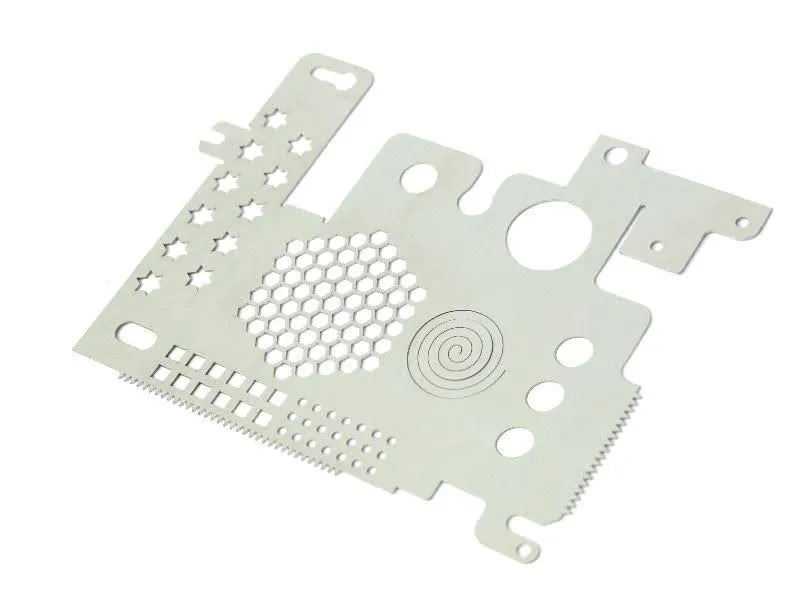

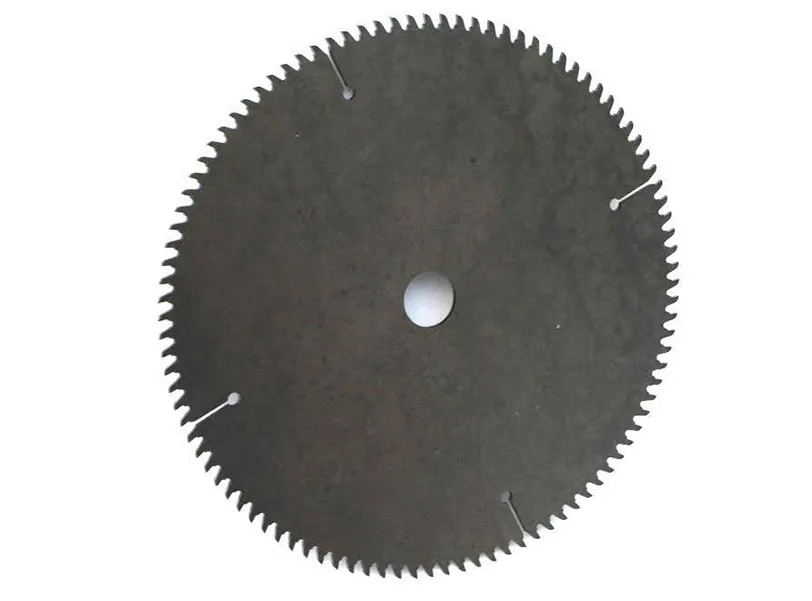

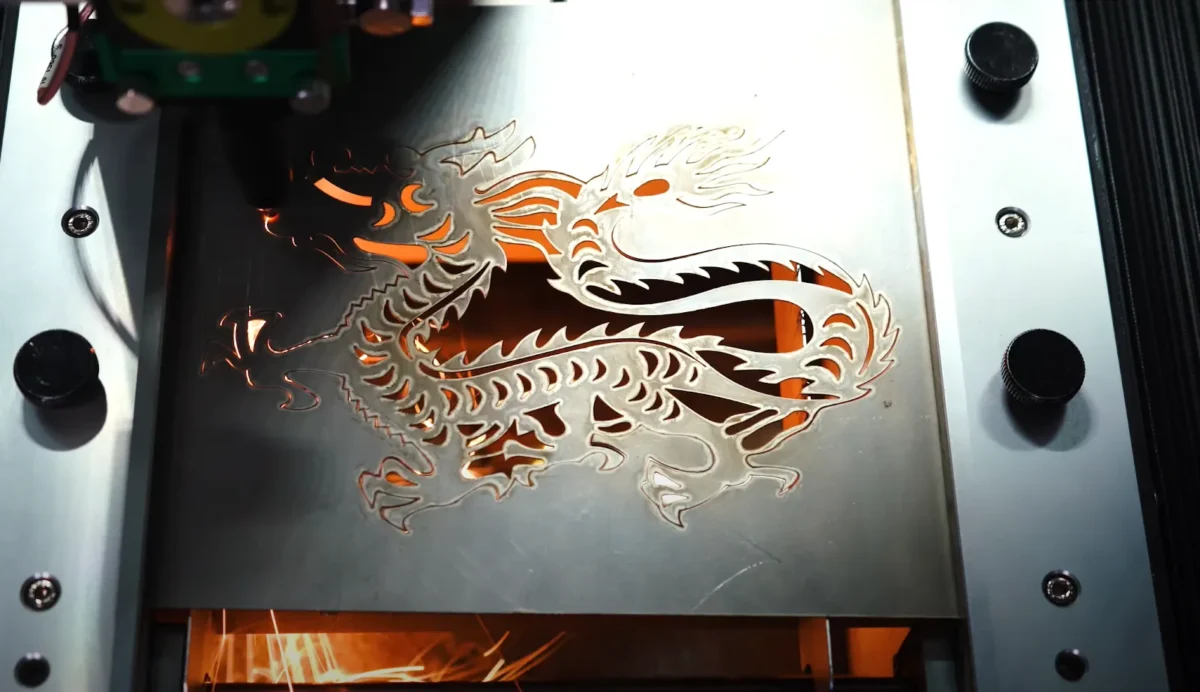

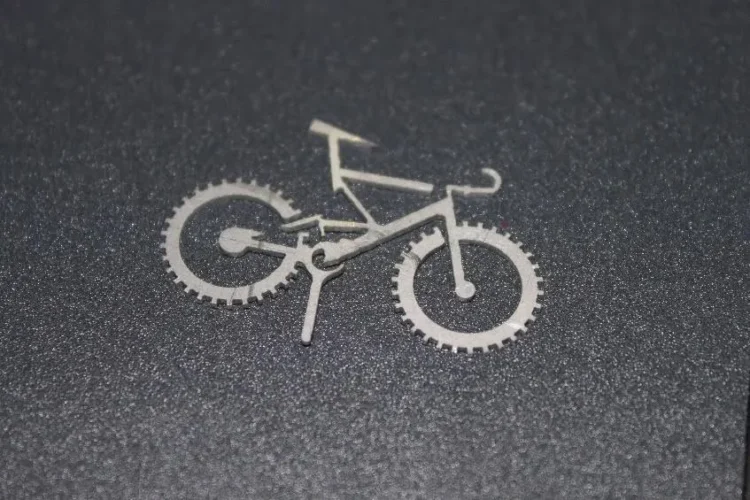

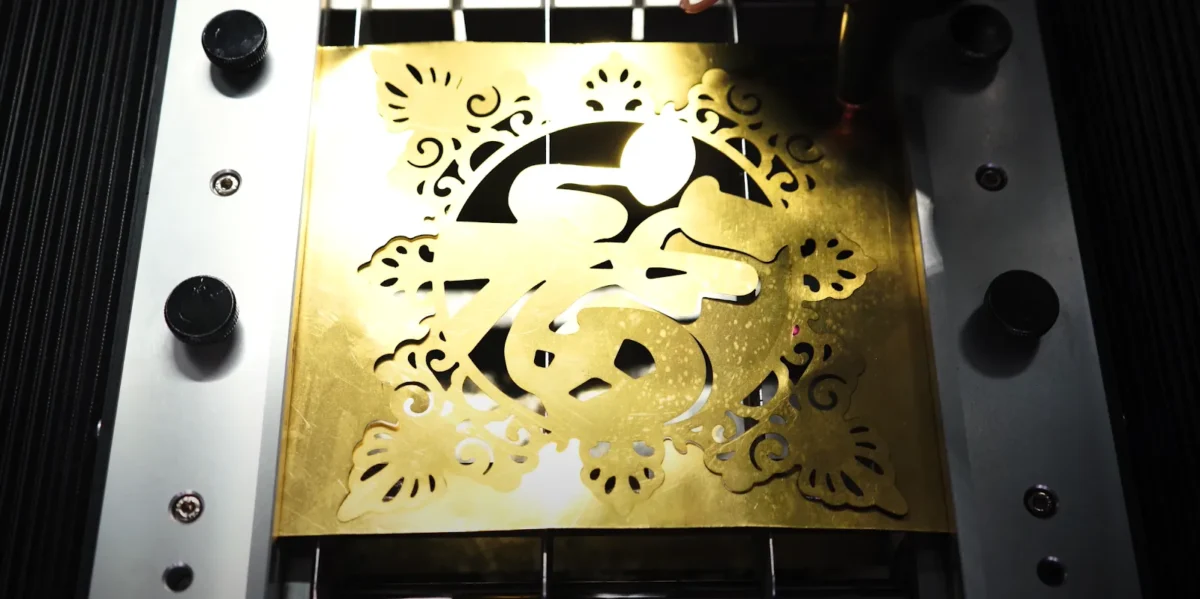

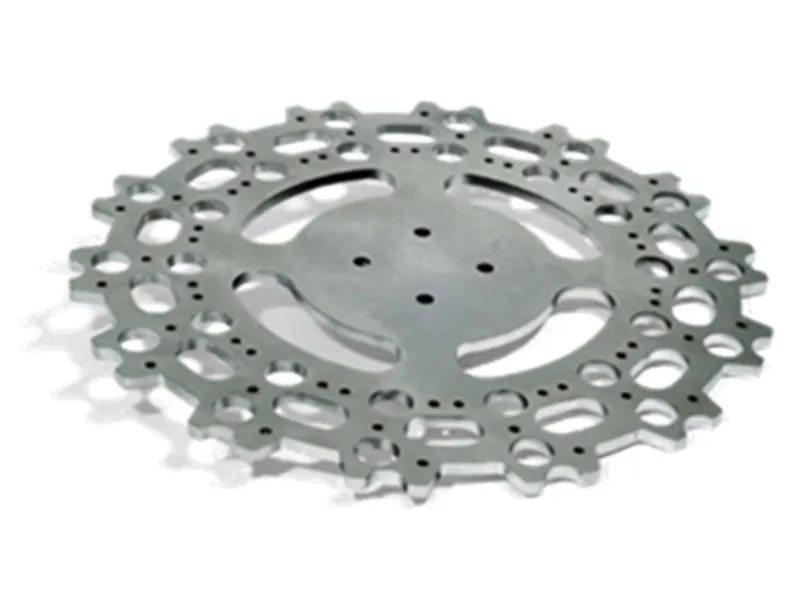

Высокая скорость и точность резки. Благодаря малой зоне термического влияния и локализованному воздействию достигается высокое качество. Возможна резка деталей сложной формы.
Исключаются деформации заготовки от механического воздействия. Возможна обработка хрупких и деформирующихся материалов, тонких листов, сплавов повышенной твердости.

Волоконный лазерный источник Raycus

Мощность: 1,2 кВт.
Рабочий ресурс: 100 000 часов.
Надежный, стабильный, эффективный.

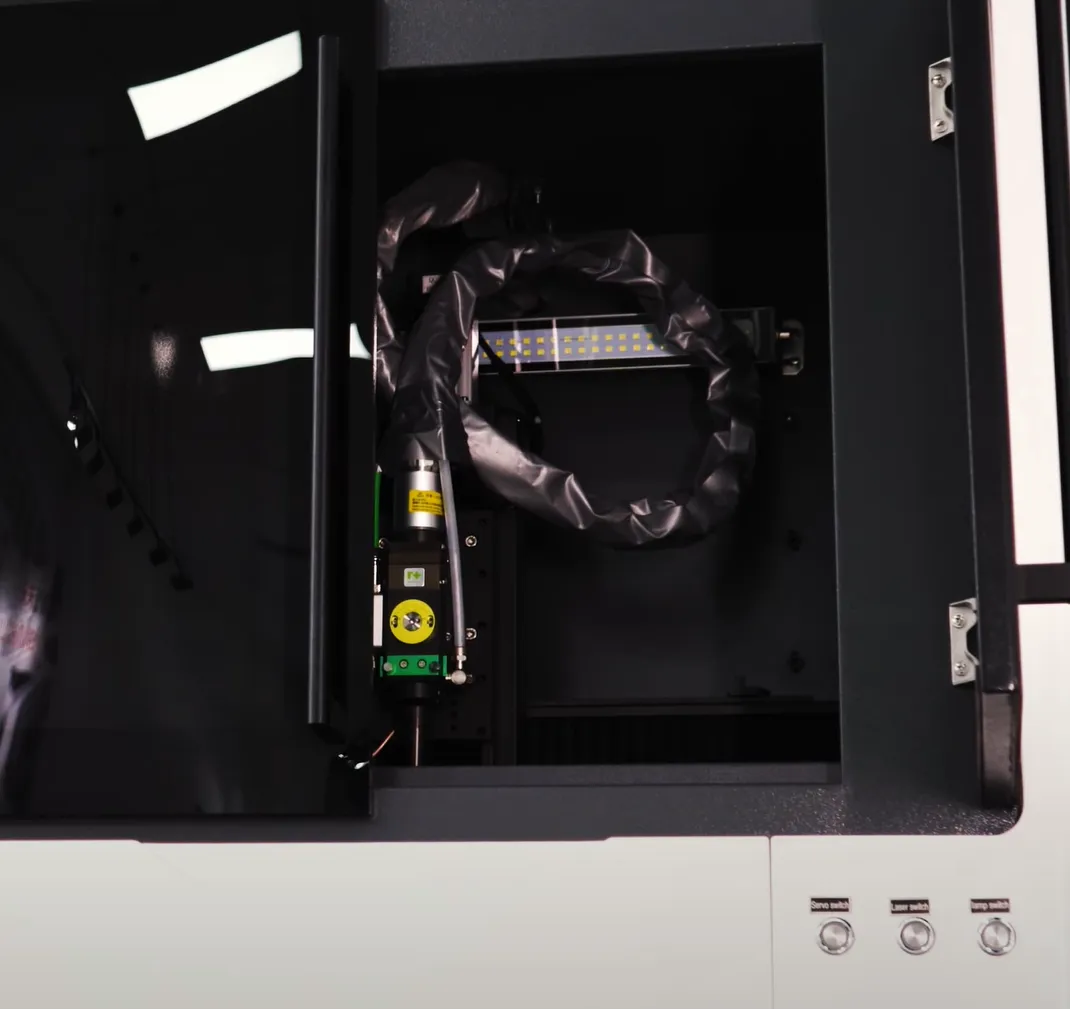

Лазерная головка Raytools BT200

Легкая конструкция минимизирует нагрузку на ось Z.
Плавный и эффективный поток воздуха.
Длинное тонкое сопло с модульной конструкцией для повышения точности.
Картриджная замена защитного стекла делает замену быстрой и легкой.
Регулируемый коннектор для оптоволокна обеспечивает надежное и герметичное соединение.

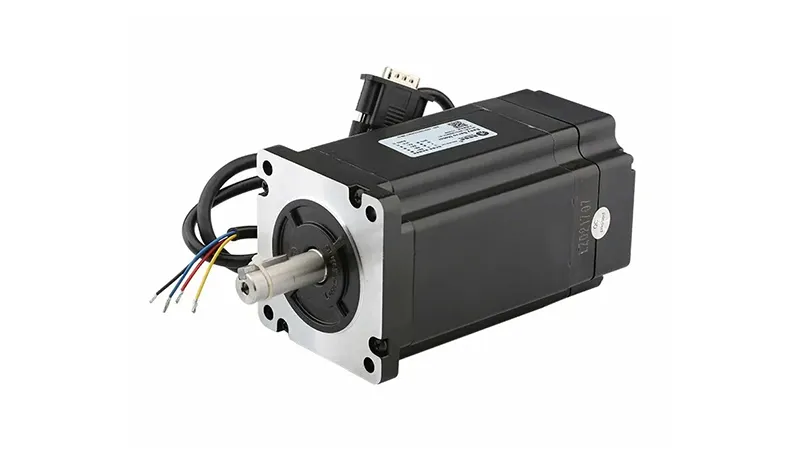

Серводвигатели Leadshine

Низкое энергопотребление.
Высокий выходной крутящий момент.

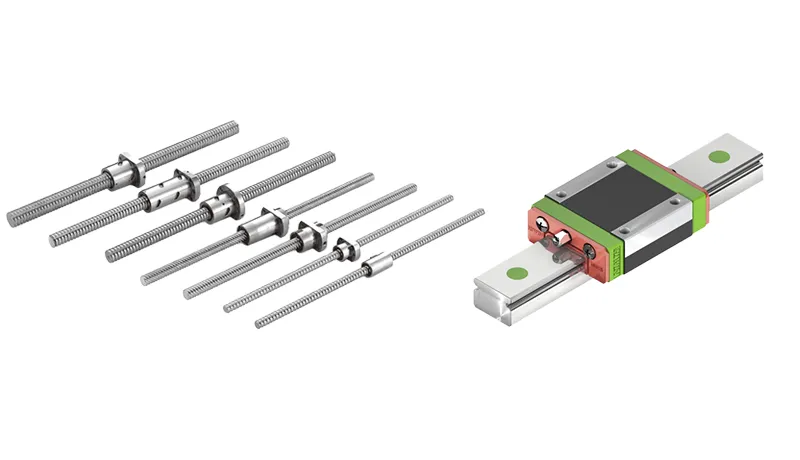

Направляющие

Надежные направляющие HIWIN (Тайвань) с точностью P/H класса.
ШВП TBI (Тайвань).

Технические характеристики

Источник лазерного излучения
Производитель	Raycus
Тип	Иттербиевый волоконный лазер
Длина волны	1075 нм
Мощность	1200 Вт
Габаритные размеры и электропитание
Размеры	950×820×780 мм
Электропитание	3 фазы, 380 В, 50/60 Гц
Рабочий диапазон
Рабочее поле по оси X	200 мм
Рабочее поле по оси Y	300 мм
Перемещение по оси Z	100 мм
Максимальная грузоподъемность	60 кг
Масса станка	220 кг
Параметры точности
Точность	±0,03 мм
Повторяемость позиционирования	±0,02 мм
Точность резки (при резке 1 мм углеродистой стали)
Круг Ø30 мм, погрешность окружности	≤0,1 мм
Квадрат 30×30 мм, разность в размерах смежных сторон	≤0,04 мм
Квадрат 190×190 мм, разность в размерах смежных сторон	≤0,05 мм
Квадрат 190×190 мм, разность в размере диагонали	≤0,07 мм
Характеристики перемещений
Максимальная связанная скорость перемещения	50 м/мин
Ускорение	0,5 G
Диапазон резки листового металла
Углеродистая сталь	До 12 мм
Нержавеющая сталь	До 6 мм
Алюминий	До 3 мм
Латунь	До 2 мм
