Базовый лазерный труборез HGTECH TUBE6035 3 кВт

Базовый лазерный труборез HGTECH TUBE6035 3 кВт

Подходит для резки металлических труб.
Мощность: до 3000 Вт.
Система ЧПУ: BOCHU.

В наличии на складе

Макс. мощность, Вт

6 063 750 ₽

Описание

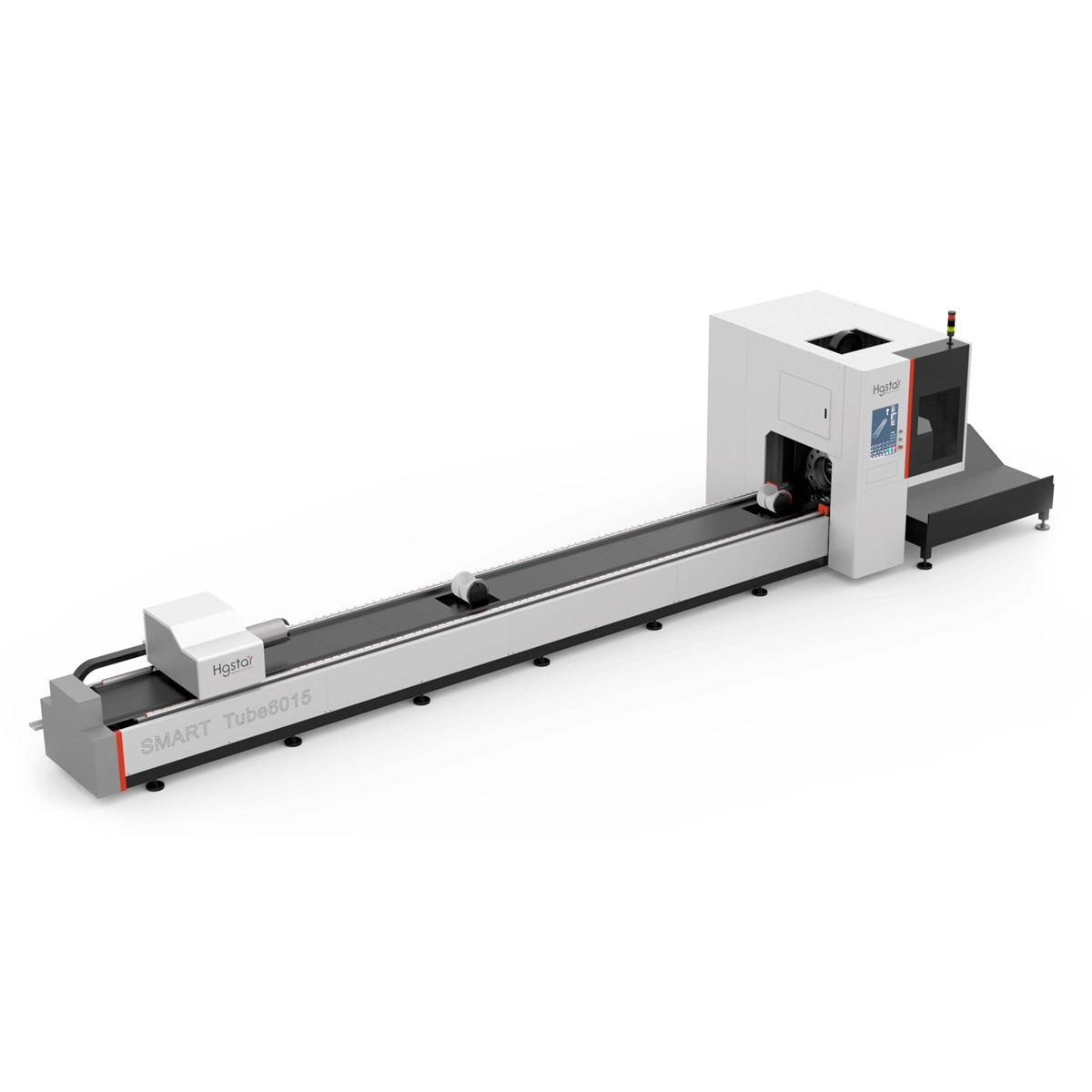

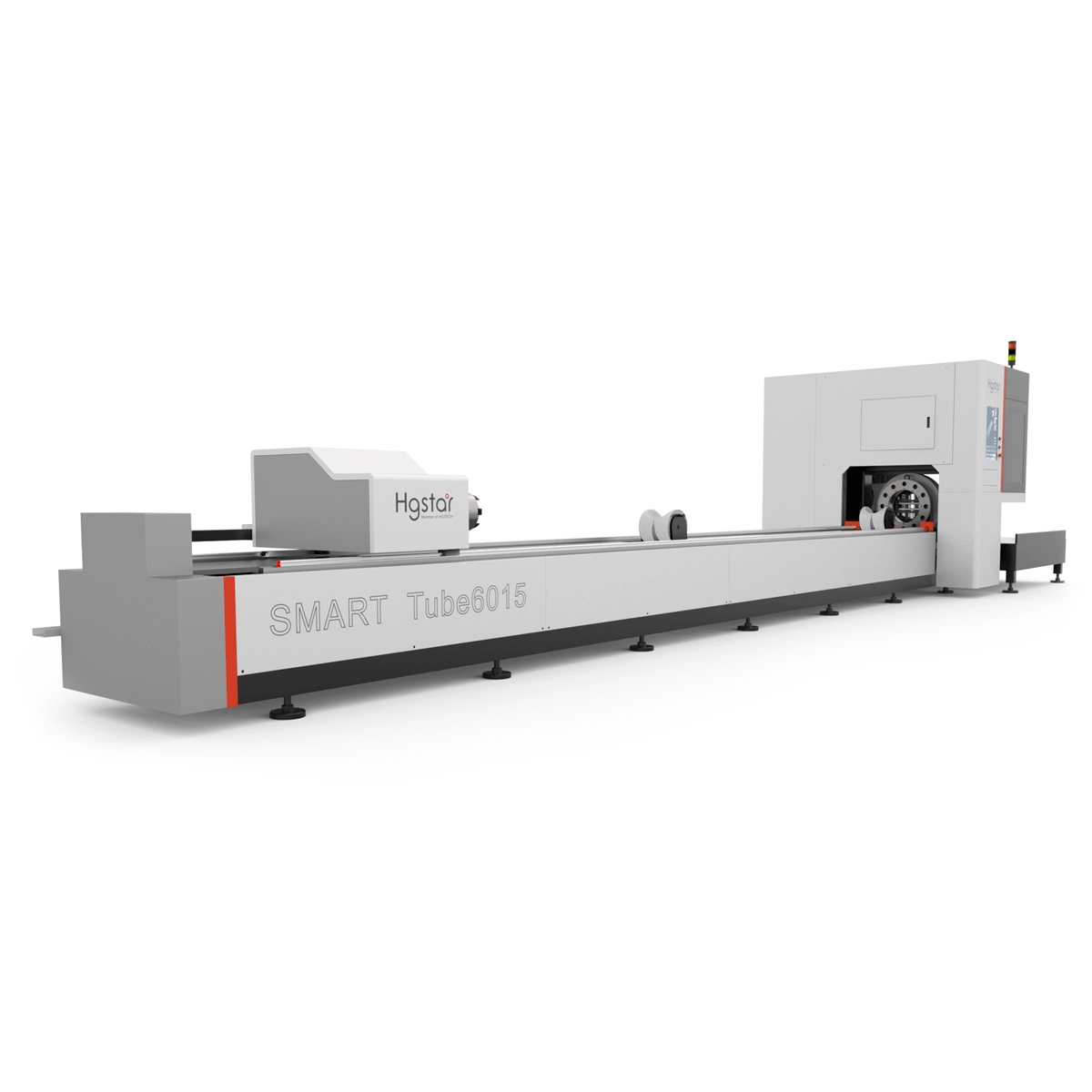

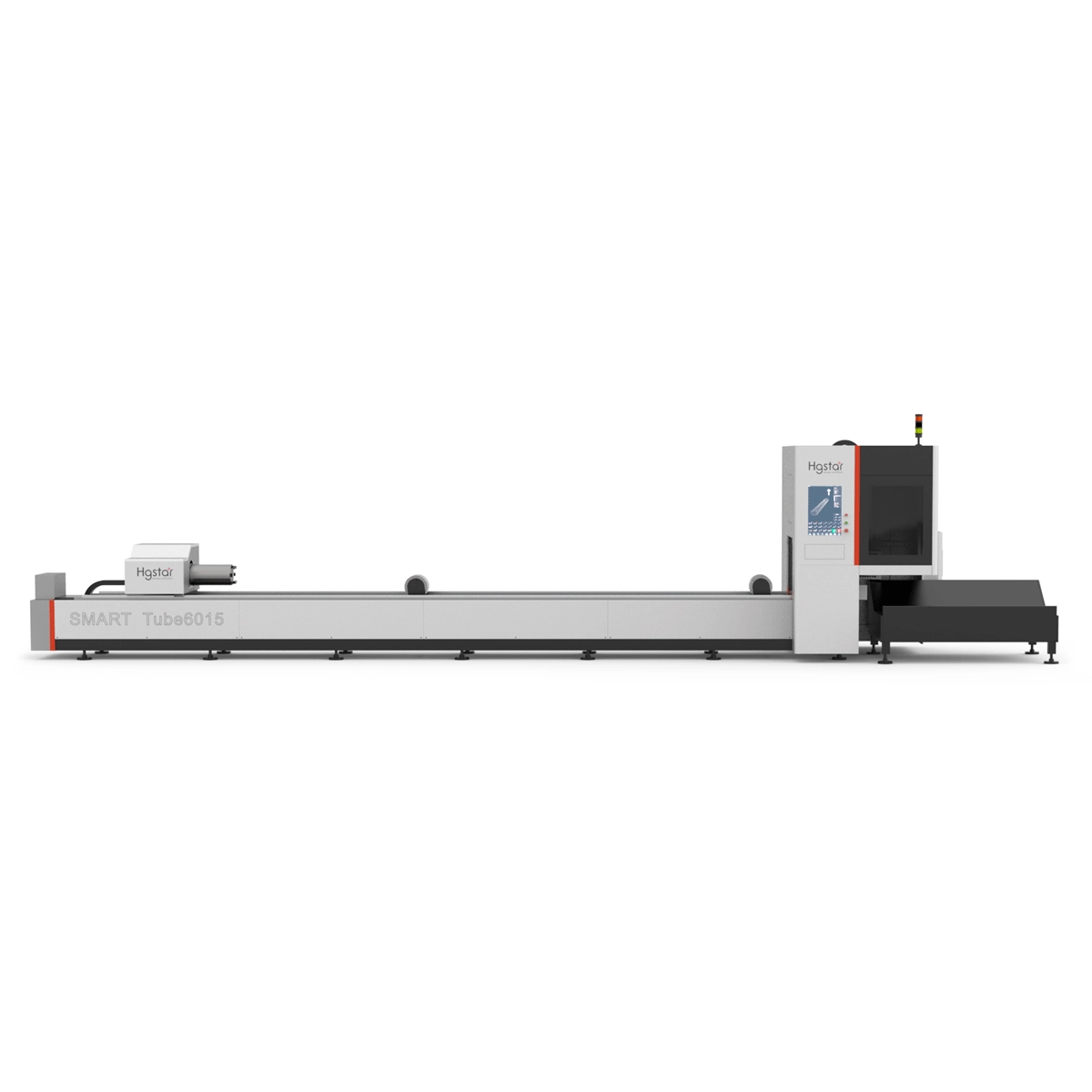

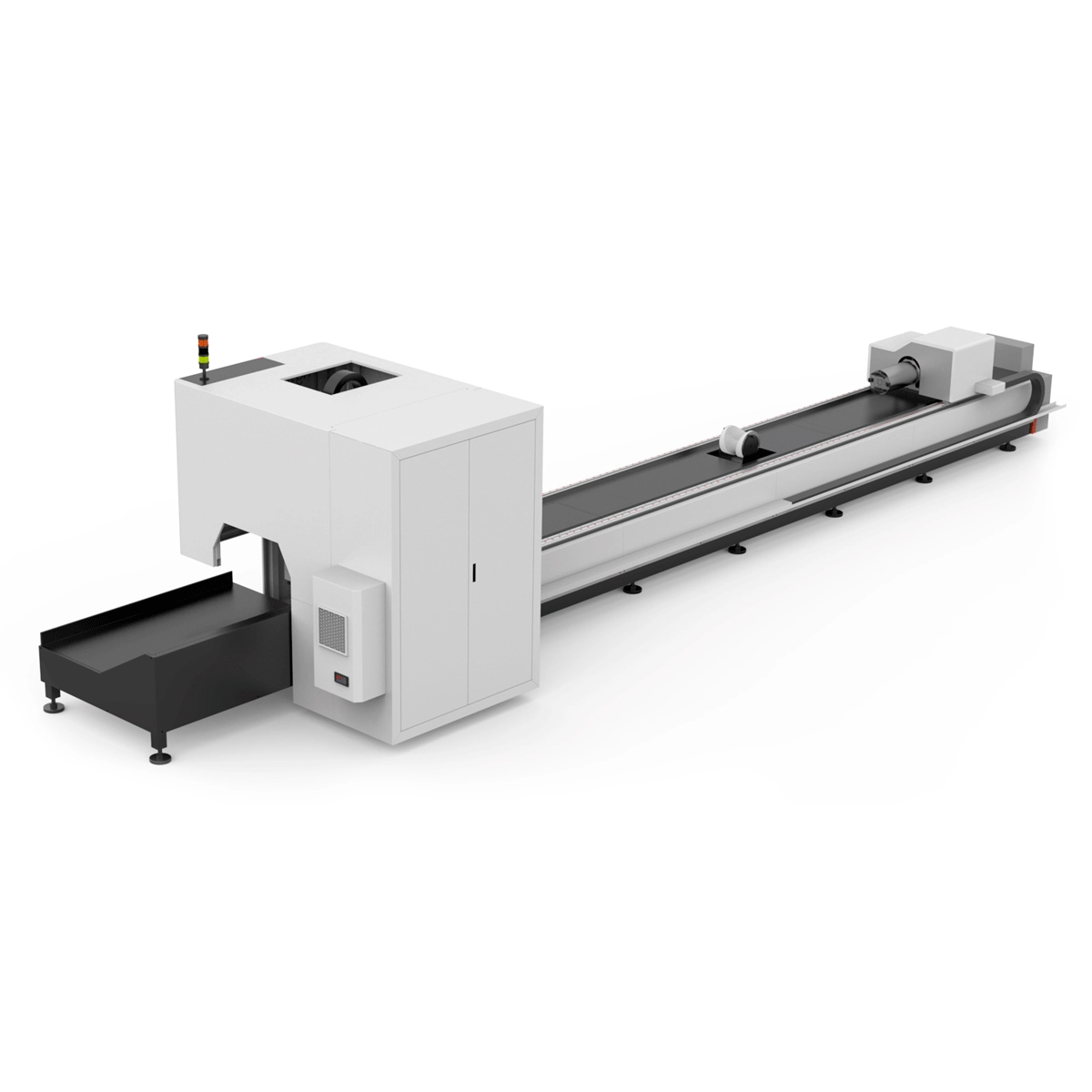

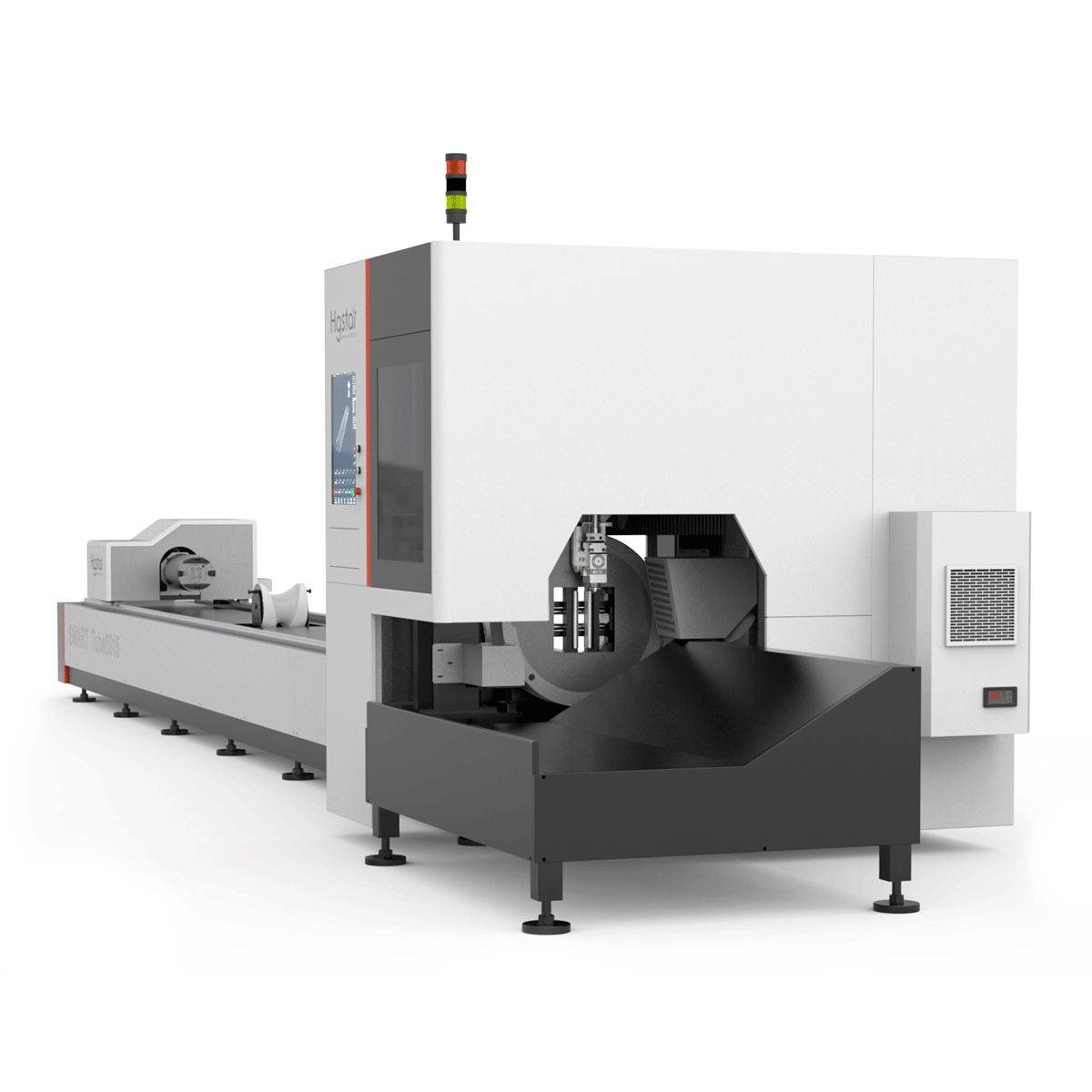

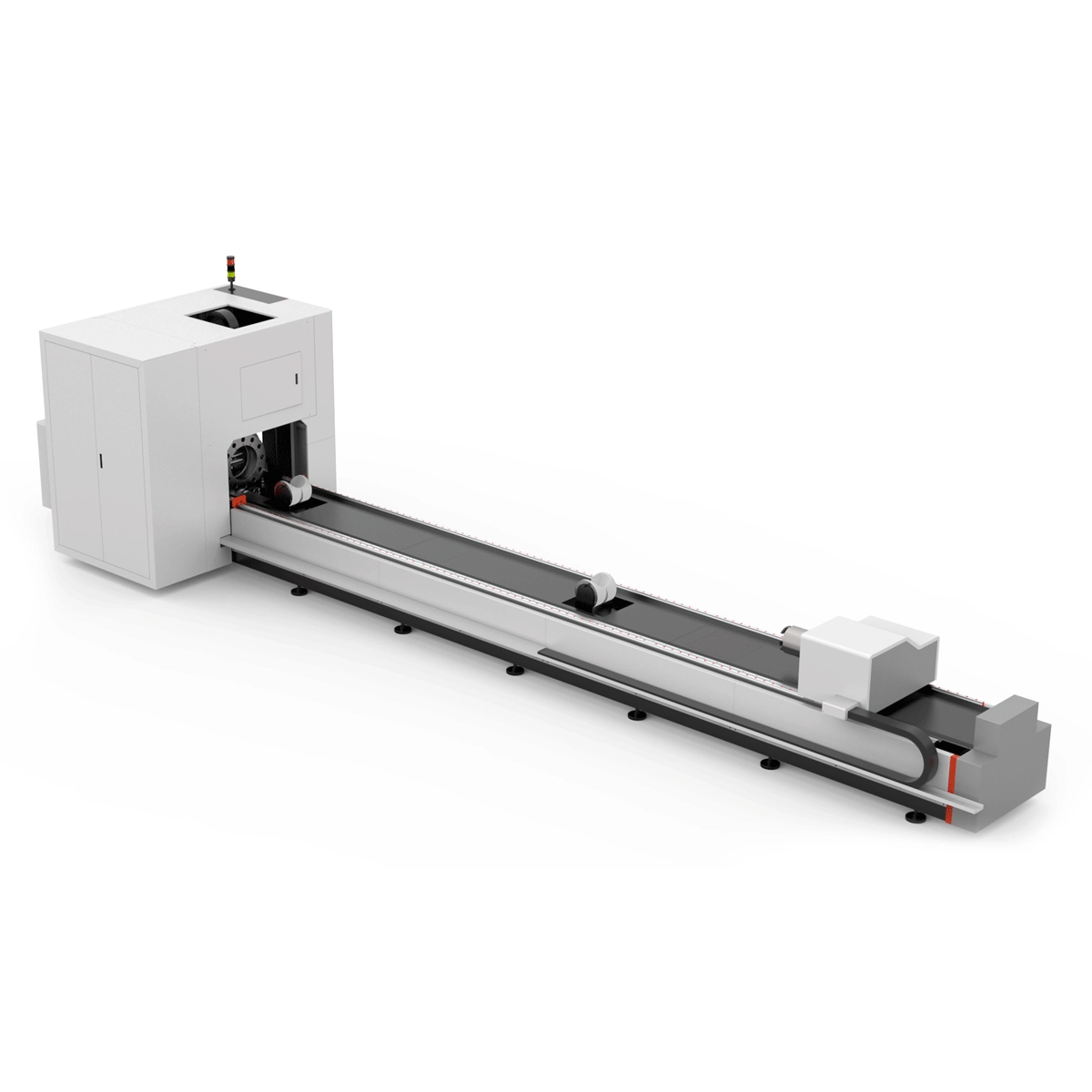

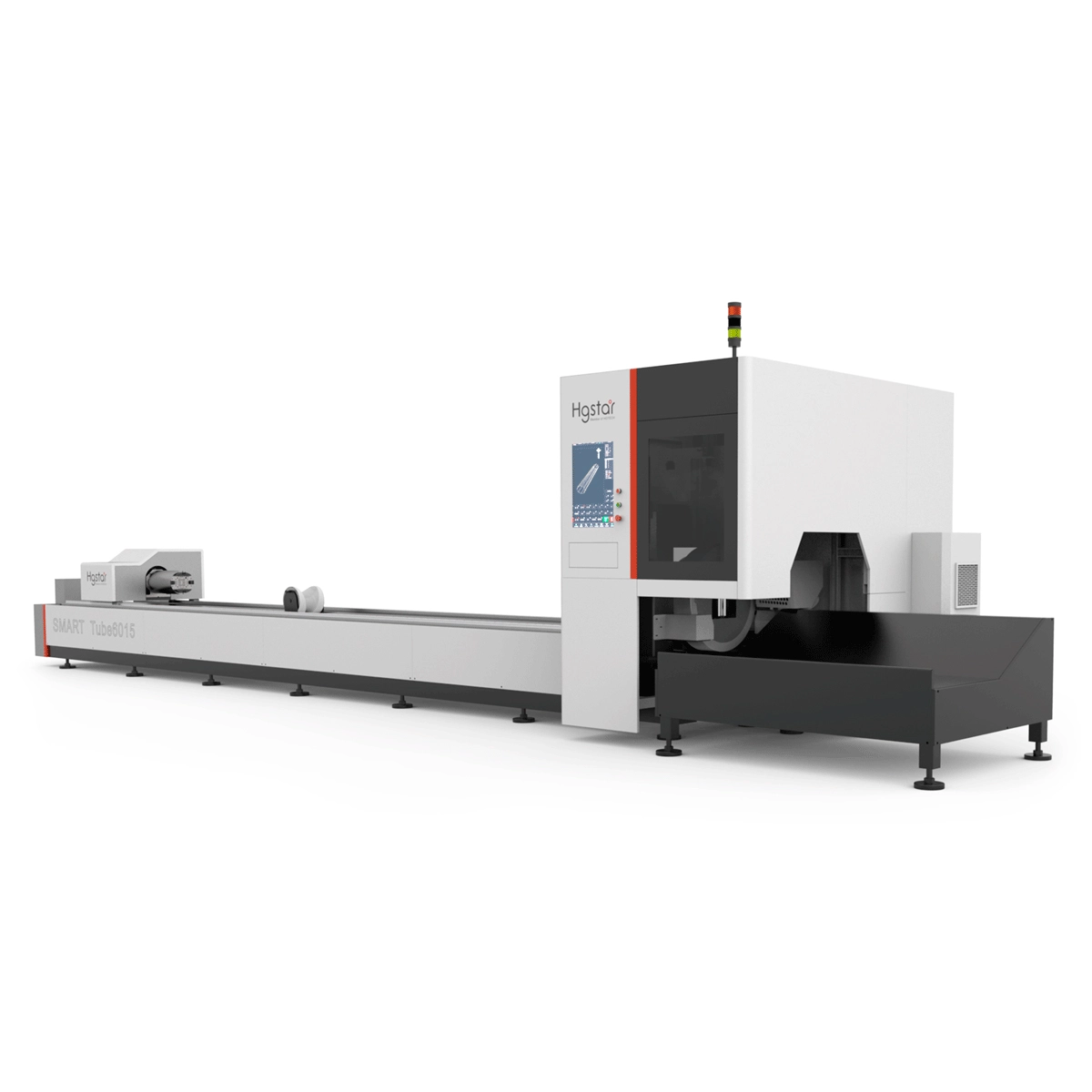

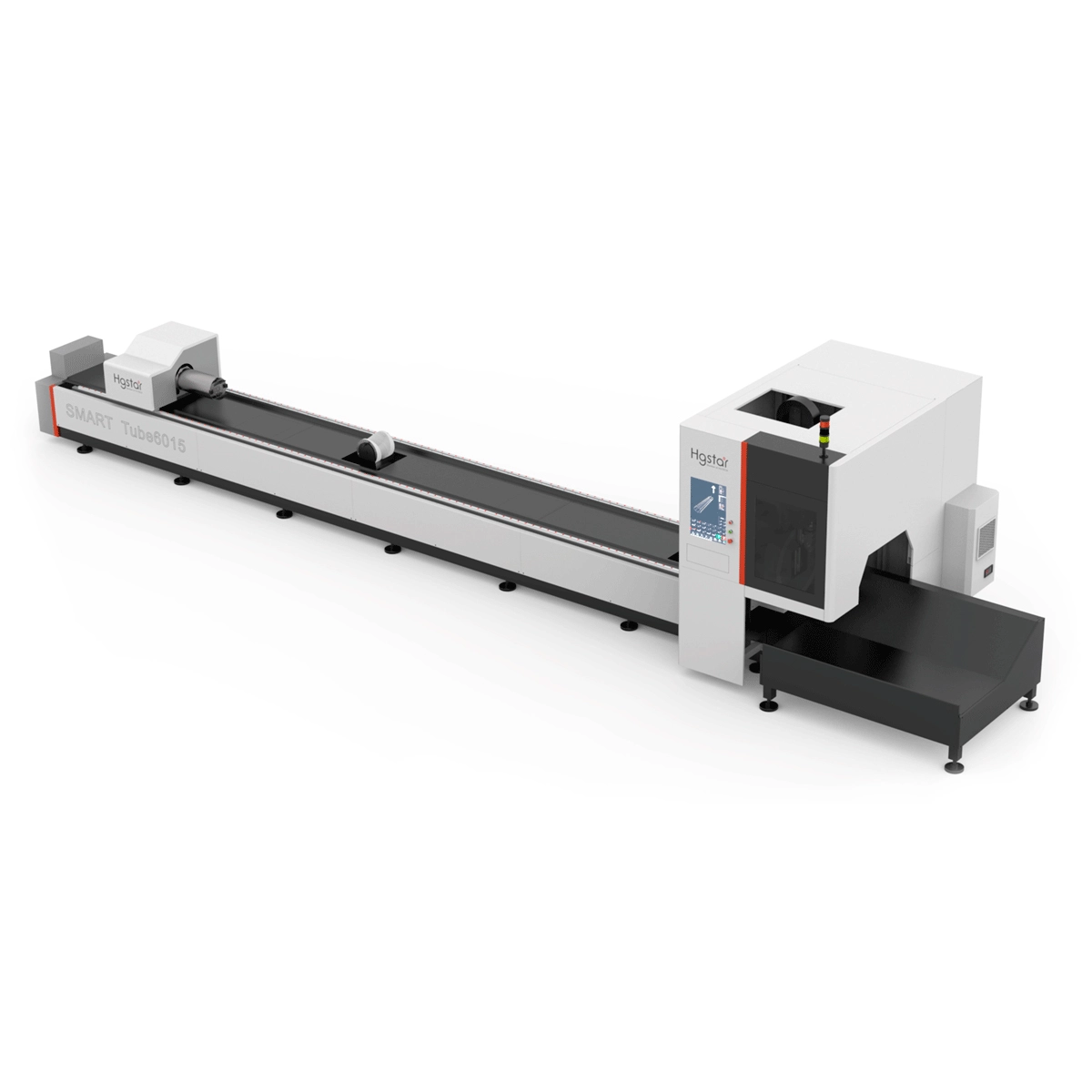

Оптоволоконный станок SMART TUBE предназначен для лазерной резки металлических труб различных форм и составов. Станок для лазерной резки труб SMART TUBE может выполнять высокоскоростную высококачественную лазерную резку круглых, квадратных, прямоугольных и овальных труб без заусенцев и шлака. Этот высокопроизводительный станок для лазерной резки труб отличается стабильной структурой, хорошей жесткостью и высокой динамикой.

Станки серии TUBE широко используются для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни титана и других металлических материалов. Могут комплектоваться системой автозагрузки и автовыгрузки.

Особенности

Цифровая система управления состоит из ЧПУ BOCHU, PLC и шкафа управления, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
Система секционной вытяжки, оптимально защищающая зону обработки и оборудование от загрязнений.

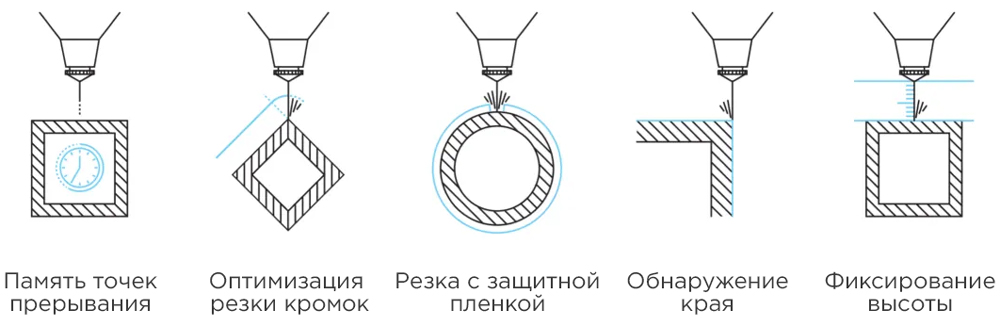

Интеллектуальное предотвращение образования препятствий в процессе резки.
Цельносварная станина проходит долгий путь изготовления и строгий контроль качества.
Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

Система удержания и перемещения трубы

Система автоматически удерживает и направляет трубу с помощью главного патрона. Во время процесса резки опорная рама может поднимать и опускать трубу.

Доступны различные формы и размеры

Станок TUBE 6015 способен обработать не только трубы стандартных форм, таких как круглые, прямоугольные и профили (швеллер, уголок и Н-образные стали), но и трубы специальной формы, такие как треугольные, вогнутые, L-образные, C-образные и другие.

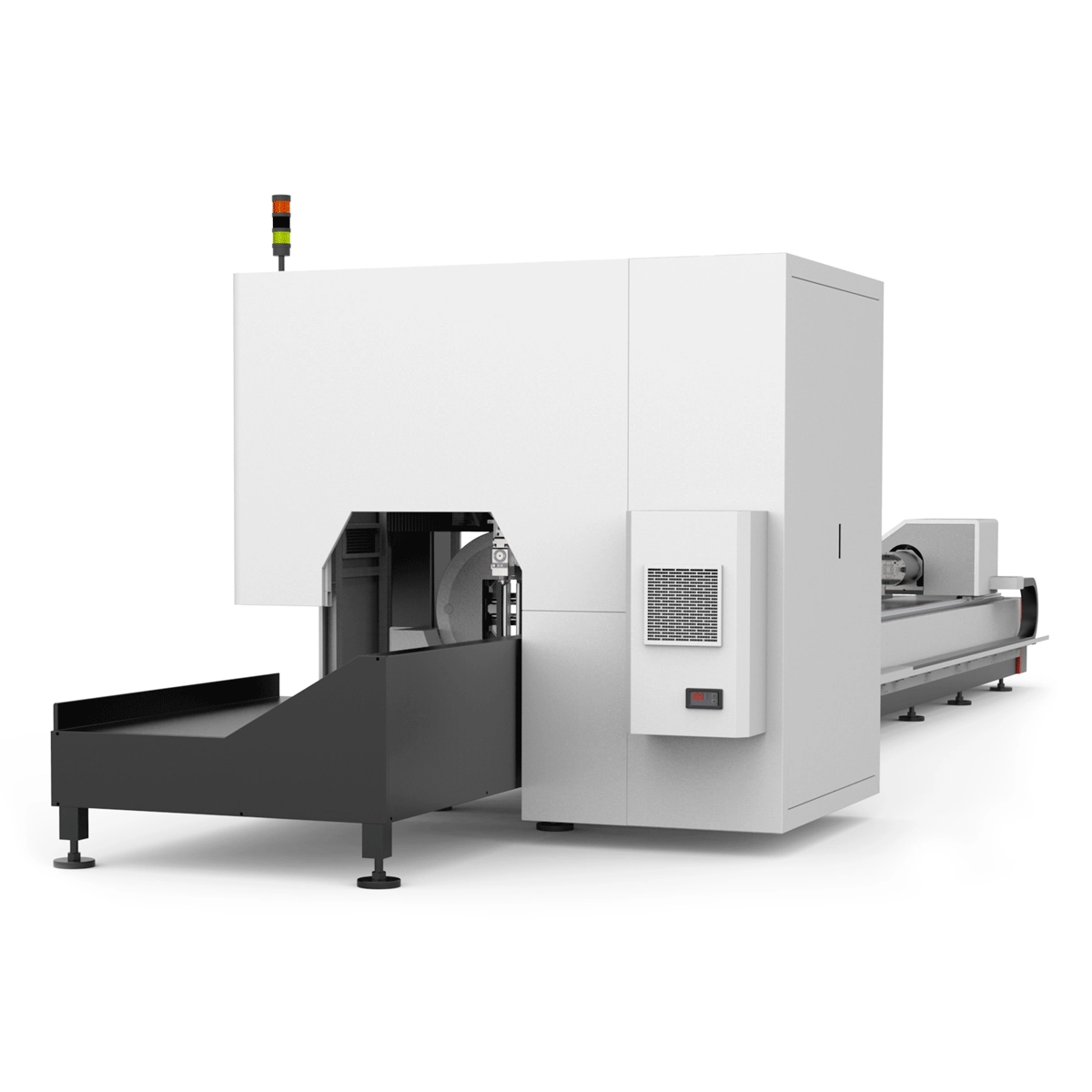

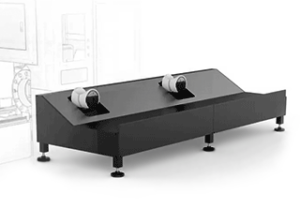

<h4 Базовый лазерный труборез HGTECH TUBE6035 3 кВт Разгрузочное устройствоРазгрузочное устройство, состоящее из вогнутых колес и поворотных пластин, особенно подходит для поддержки тяжелых труб и сохранения их стабильности во время разгрузки.

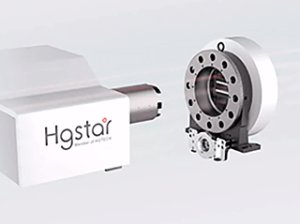

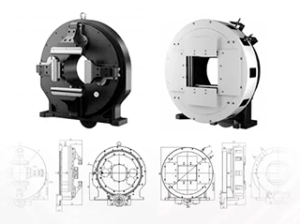

Двойные пневматические патроны

Патроны станка работают под контролем ЧПУ: способны самоцентрироваться, останавливать и возобновлять резку. В переднем патроне встроена вентиляция для сбора пыли во время обработки. Датчик обнаружения открытия и зажима переднего и заднего патронов, предотвращает возможное их столкновение.

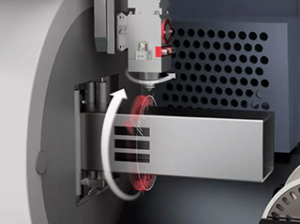

Лазерная режущая головка с автофокусом

Режущая головка станка полностью автоматизирована. Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматической перфорации и резки металла различной толщины. Технология «летающая резка» минимизирует путь перемещения режущей головки, увеличивая скорость обработки.

Технические характеристики

Модель	TUBE6035
Длина загружаемых труб	6000 мм
Макс. длина выгружаемых труб	1500 мм, (3500 мм опция)
Макс. масса труб	30 кг/м
Диаметр патрона	Ø20-Ø220
Мощность лазера	3 кВт
Точность позиционирования по X/Y осям	±0,05 мм/м
Точность повторного позиционирования по X/Y осям	±0,03 мм/м
Требования к источнику питания	380 В, 50 Гц
Источник лазерного излучения	Волоконный лазер Raycus до 4000 Вт
Система ЧПУ	BOCHU
Серводвигатель	YASKAWA (Япония)
Система перемещения	Портальная конструкция с двухсторонним приводом
Лазерная режущая головка	Raytools (Швейцария)
Дисплей	19-дюймовый экран
Система смазки	Автоматическая
Условия эксплуатации	Температура: 5 — 40 °C, влажность: ≤80%
