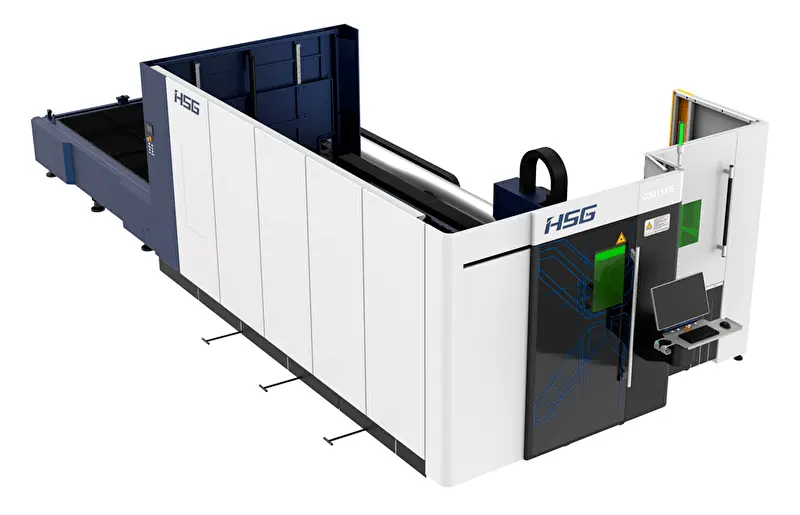

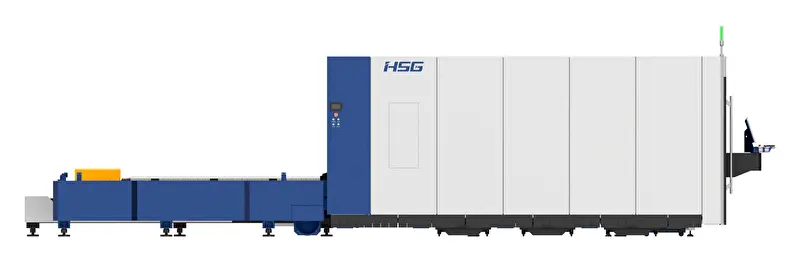

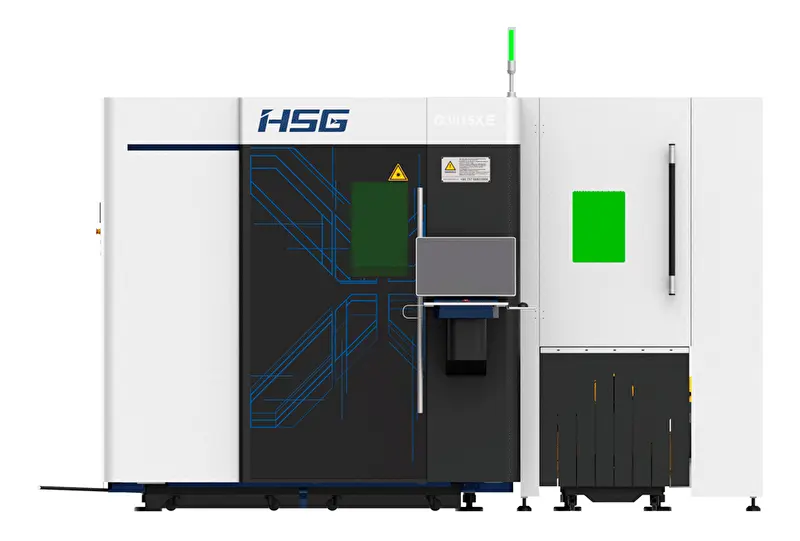

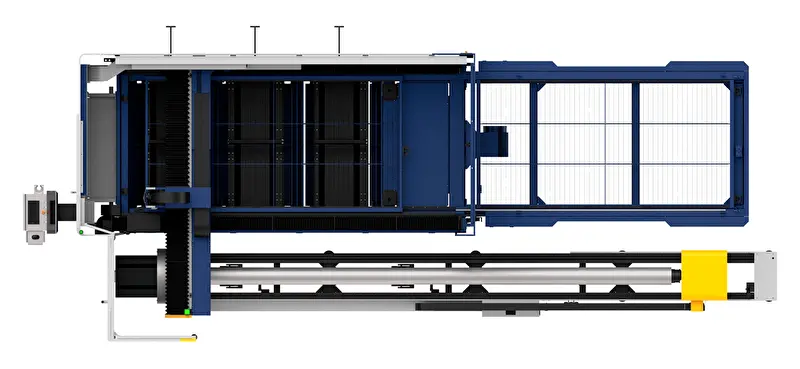

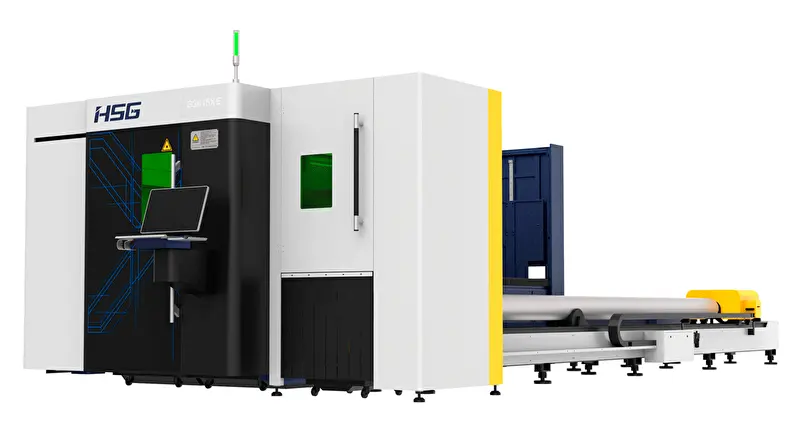

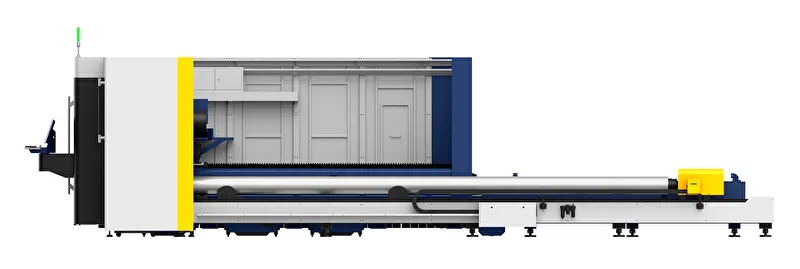

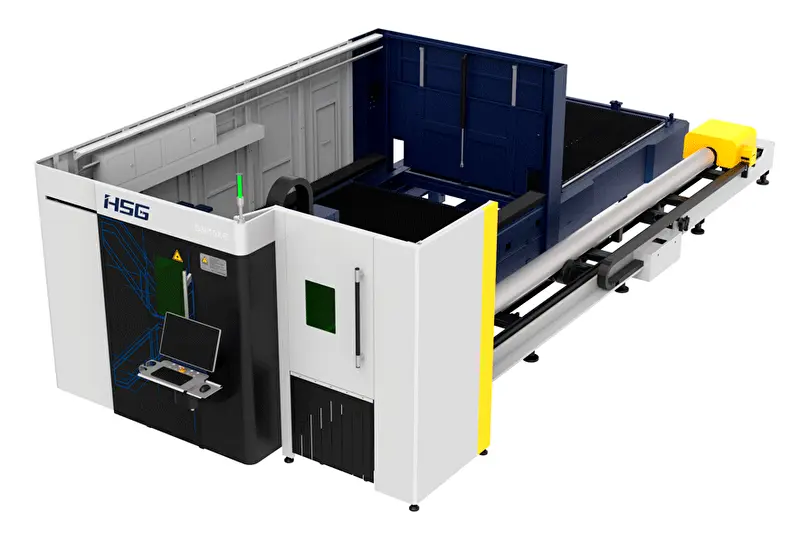

Универсальный лазерный станок HSG Laser серии GXE с защитной кабиной для резки по металлу
- Мощность: до 6000 Вт.
- Макс. скорость перемещения: 60 м/мин.
- Система ЧПУ: ALPHA A.
Описание
Комбинированный станок серии GXE — это профессиональное производственное оборудование компании HSG Laser, направленное на осуществление лазерной резки металлическиx листов и труб. Конструкция оборудования рациональна и гарантирует успешный результат проделанной работы: три пневматических патрона, сменные рабочие столы, высокопрочная станина, кабинетная защита и цифровое управление.
Лазерные станки HSG-GXE применяются для обработки округлых и профильных труб, в том числе швеллеров, канализационных труб, листов из углеродистой и нержавеющей стали, меди, цветных металлов и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Лазерная режущая головка собственной разработки HSG имеет высокоточный автофокус и функцию импульсной пробивки, благодаря чему, даже в толстом металле можно создать сквозное отверстие за доли секунды.
- Пневматическая конструкция захвата осуществляется тремя центрирующими патронами и контролируется автоматически системой.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic или Inovance.
- Электрокомпоненты Schneider.

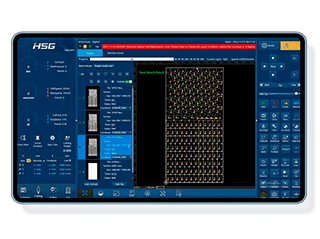

Система управления на базе ЧПУ ALPHA A
Обеспечивает быструю и стабильностью передачу данных, а интерфейс интуитивно понятен и прост в управлении. Имеет богатую базу с готовыми шаблонами более 2000 параметров обработки. Автоматические раскладка деталей, поиск края заготовки и позиционирование. Система проста, удобна в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.
Сдвоенные пневматические патроны
Обеспечивают широкий диапазон обработки: круглых, квадратных труб и профилей, таких как швеллер и уголок. Вогнутая опорная рама предохраняет детали от деформаций и провисания, а пневматический зажим контролирует зажимное усилие (без ослабления или проскальзывания). Двухсторонний привод обеспечивает синхронное вращение переднего и заднего патронов.

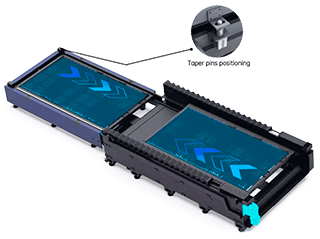

Автоматизированные сменные рабочие столы
Благодаря позиционированию конических штифтов предотвращается вибрация платформ во время работы и обеспечивается точность резки. Система контролируется ЧПУ, защищая оборудование и оператора от ошибок.
Технические характеристики
| Модель | G3015XE |
|---|---|
| Лазерный источник | IPG/Raycus |
| Обрабатываемая площадь | 3000×1500 мм |
| Диапазон размеров круглой трубы | Ø 20 — 210 мм |
| Диапазон размеров профильной трубы | 20×20 — 150×150 мм |
| Макс. несущая способность рабочего стола | 900 кг |
| Макс. нагрузка на труборез | 100 кг |
| Мощность лазера | 1,5-6 кВт |
| Макс. ускорение | 0,5 g |
| Точность позиционирования по X/Y осям | ±0,03 мм/м |
| Система ЧПУ | ALPHA A (сенсорный) |
Образцы резки
