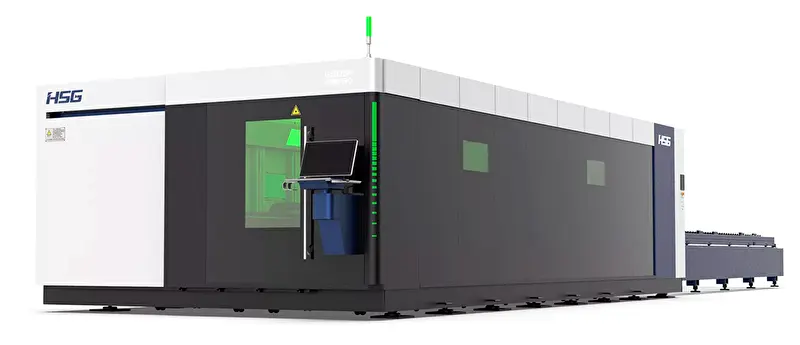

Сверхвысокомощный лазерный станок HSG Laser серии GH Pro для резки листов металла
- Мощность: 20–30 кВт.
- Макс. скорость перемещения: 169 м/мин.
- Система ЧПУ: Alpha T Bus.
Описание
Cтанки серии GH Pro являются высокопроизводительным и эффективным решением, и предназначены для осуществления лазерной резки листового металла. Станки данной серии оборудуются лазерным источником сверхвысокой мощности — 20-30 кВт и применяются для обработки таких материалов, как сталь, алюминий, латунь, медь, оцинкованные пластины и другое.
Данная серия позволит резать большие толщины стали вплоть до 70 мм, а также достичь максимальной производительности при лазерной резке и уменьшить себестоимость погонного метра реза.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- В комплекте 2 рабочих стола, смена которых осуществляется менее 15 сек. автоматически, под контролем ЧПУ.
- Зональная вентиляция, управляемая дроссельным клапаном, обеспечивает бездымный эффект при работе.
- Лазерная режущая головка собственной разработки с высокоточным автофокусом имеет функцию импульсной пробивки, благодаря чему, даже в толстом листе металла можно создать сквозное отверстие за доли секунды.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Автоматическая система управления осуществляется посредством ЧПУ собственного производства Alpha-T, уменьшая трудозатраты производства.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic.
- Немецкий редуктор и косозубая рейка-шестерня Wittenstein Alpha.
Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.
Немецкий редуктор Wittenstein Alpha
Редуктор позволяет добиться стабильной, высокоточной и долговечной работы станины станка. Высокая производительность оборудования обеспечивается благодаря таким параметрам, как: перемещение без потери скорости, прецизионная точность, низкие энергопотребление и уровень шума.
Лазерные режущие головки с автофокусом
Производитель компании HSG разработал высокомощные режущие головки мощностью от 20 до 30 кВт, которые оснащены автофокусом и интеллектуальным переключением режимов для достижения стабильной резки металлических листов. Передача энергии лазерного излучения в 99,95% позволяет получать стабильный чистый рез с идеальной поверхностью и кромкой.
Обширная производственная база данных
Пользователи могут задействовать технологии резки из базы данных, в которой хранится более 2000 параметров обработки для различных материалов и толщин. Имеет множество технологий резки толстого листа, таких как воздушная резка, технология контррасточки, идеальная чистовая резка (PFC) и т.д. Возможно создание как единой, так и серийной программ резки.
Безопасная конструкция
Оборудование полностью соответствует всем европейским стандартам эксплуатации. Автоматические датчики оповещают о возникающих ошибках системы и предотвращают неполадки, в том числе утечку газа, повышение температуры и столкновение. Верхняя крышка станка и пневматическая дверь между сменными платформами обеспечат безопасную эксплуатацию оборудования и защитят работников от лазерного излучения.
Технические характеристики
| Модель | G12025H PRO |
|---|---|
| Рабочий стол (Д×Ш) | 12000×2500 мм |
| Точность позиционирования | ±0,03 мм |
| Точность репозиционирования по X/Y осям | ±0,03 мм |
| Макс. скорость перемещения | 169 м/мин |
| Макс. ускорение | 2,0 g |
| Ход оси X/Y/Z | 2550/12050/300 мм |
| Мощность лазера | 20-30 кВт |
| Лазерный источник | IPG/Raycus |
| Система ЧПУ | Alpha T Bus (сенсорный) |
| Габаритные размеры (Д×Ш×В) | 30000×4150×2370 мм |
