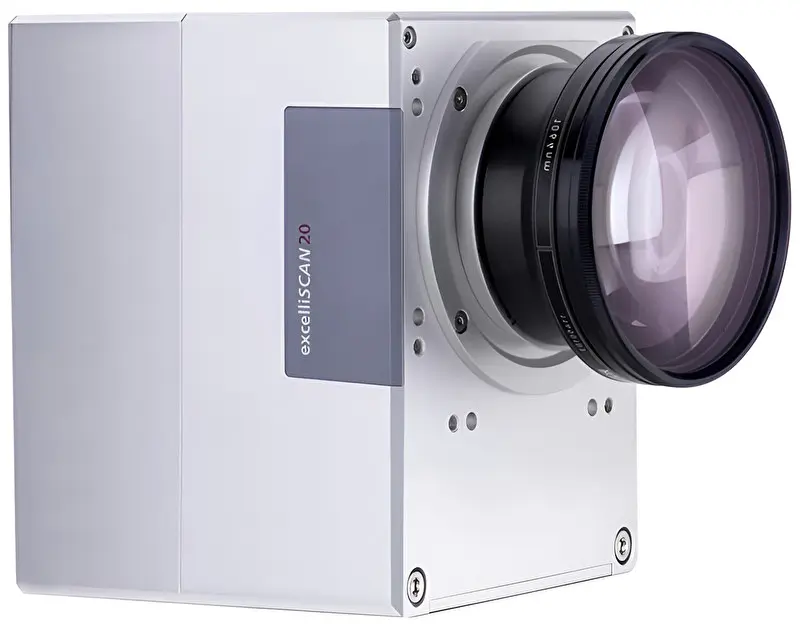

Сканирующая 2D головка SCANLAB excelliSCAN 20
- Скорость обработки: 2500 мм/с.
- Апертура: 20 мм.
- Длина волны: 355, 405, 532, 1064, 10600 нм.
- Напряжение: ±48 В.
Описание
Сканаторные головки excelliSCAN 20 фирмы SCANLAB относится к двухмерным сканирующим системам и позволяет отклонять и позиционировать лазерные лучи на обрабатываемой поверхности. Соответствуют высоким стандартам и удовлетворяют самые сложные требования. Благодаря инновационным технологиям головки обеспечивают высокую производительность и точность процесса.
Сканирующая головка excelliSCAN 20 имеет компактные размеры и модульную конструкцию, что существенно упрощает интеграцию в производственные линии, а также полностью оптимизирована для работы в промышленных условиях. Широко используется в областях лазерной микрообработки, гравировки и сверления.
Особенности
- Модель доступна для пяти длин волн (355, 405, 532, 1064, 10600 нм).
- Стандартные покрытия для всех распространенных лазерных систем: YAG- и волоконные лазеры, зеленые лазеры, УФ-лазеры, CO2-лазеры.
- Может комбинироваться с различными объективами.
- Управление осуществляется по цифровому протоколу XY2-100.

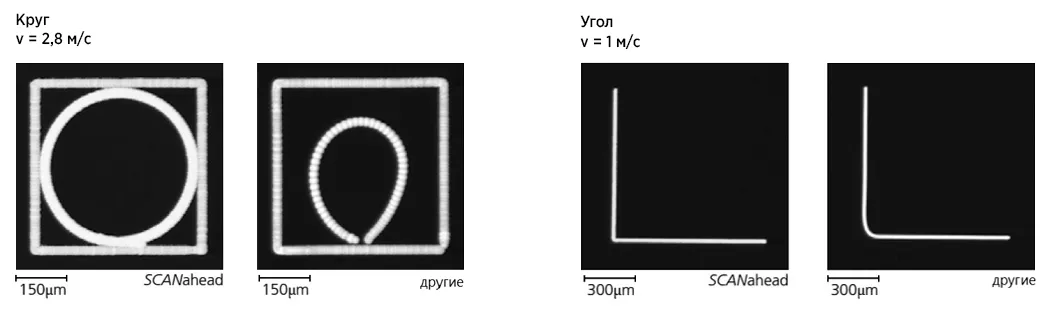

- Малый коэффициент статического трения и нулевое смещение обеспечивают наилучшие динамические характеристики всей системы.
- Конструкция защиты от перегрузки электрического напряжения и обратного подключения делает работу системы более надежной.
- Компактный размер, простота установки.
- Высокая степень защиты от помех.
- Позволяет решить такие распространенные проблемы, как температурный дрейф двигателя, помехи сигнала, дрейф нуля и др.
- Полностью герметичная конструкция.
Опции
- Дополнения excelliSHIFT: расширение до 3-осевой высокоскоростной сканирующей системы.
- Покрытия для следующих длин волн: 355 нм, 532 нм, 1064 нм.
- Адаптер камеры для мониторинга процесса.
- Объективы с различными полями изображения и фокусными расстояниями.
- Гибкие решения для калибровки: correXion pro, CALsheet.
- Программное обеспечение SCANalign для автоматического и точного позиционирования лазерного луча на заготовке.
- Профессиональное программное обеспечение laserDESK для лазерной маркировки и обработки материалов.
- Платы управления RTC4 (PCIe, Ethernet) или RTC5.
- Уникальные калибровочные системы: correXion pro, CALsheet
Технические характеристики

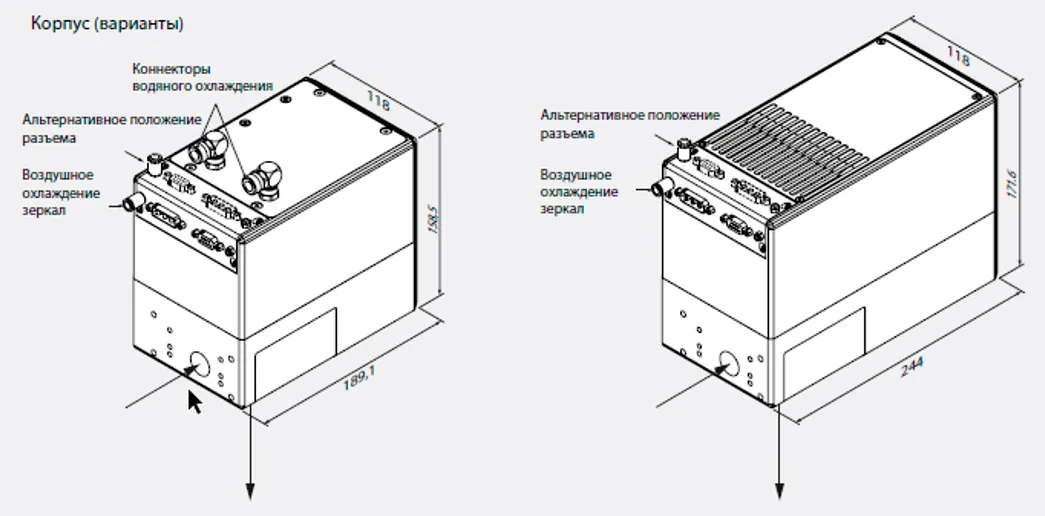

| Оптические характеристики | |
|---|---|
| Диапазон длины волны | 355, 405, 532, 1064, 10600 нм |
| Стандартный угол отклонения | ±0,35 рад |
| Апертура | 20 мм |
| Макс. мощность лазера | 1000 Вт |
| Размер поля изображения | 60×60 мм |
| Стандартный размер пятна | 16 мкм |
| Смещение луча | 25,25 мм |
| Стандартные характеристики скорости | |
| Ошибка отслеживания | 0 мс |
| Скорость обработки | 2500 мм/с |
| Скорость позиционирования | 16000 мм/с |
| Скорость перемещения луча: — высокое качество гравировки — хорошее качество гравировки | 560 зн/с 690 зн/с |
| Точность | |
| Погрешность позиционирования | < 0,4 мкрад |
| Ошибка усиления | < 5 мрад |
| Отклонение нулевого смещения | < 5 мрад |
| Разрешение | 20 бит |
| Нелинейность | < 0,5 мрад/44° |
| Температурный дрейф — аддитивная погрешность — мультипликативная погрешность | < 10 мкрад/К < 5 мкрад/К |
| 8-часовой дрейф — аддитивная погрешность — мультипликативная погрешность | < 20 мкрад/К < 20 мкрад/К |
| 24-часовой дрейф — аддитивная погрешность — мультипликативная погрешность | < 20 мкрад/К < 20 мкрад/К |
| Электроника/Управление | |
| Интерфейс (цифровой) | SL2-100 |
| Входное напряжение | 48 В постоянного тока |
| Номинальный ток | 5 А |
| Габариты | |
| Вес без объектива | 10 кг |
| Размеры (Д×Ш×В) | 205×140×194,8 мм |
| Прочие характеристики | |
| Оси сканирования | 2-осевая система |
| Рабочая температура | 25±10°C |
| Степень защиты | IP50 |
