Высокомощная сканирующая головка Sino-Galvo HP30-4000E

Гальванометрический сканатор HP30-4000E применяется для работы с непрерывными волоконными лазерами мощностью до 4000 Вт. Обладает хорошей стабильностью работы и сильной антиинтерференционной способностью.

Гальванометрические двигатели Sino-Galvo разработаны с магнитно-подвижной структурой, с использованием передовой технологии фотоэлектрических датчиков, режима управления PDM.

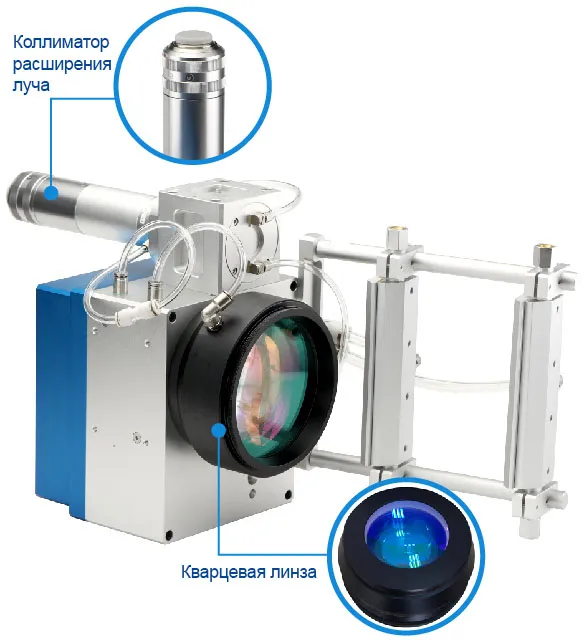

В соответствии с параметрами угла расхождения лазера можно сконфигурировать соответствующую коллиматорную линзу QBH, расширяющую луч, кварцевую полевую линзу в сборе и камеру. Пятно параллельного луча после расширения луча должно быть ≤30 мм, а для рабочей линзы необходимо выбрать кварцевую линзу с диаметром падающего пятна 30 мм.

Особенности

• Дифференциальный фотоэлектрический датчик точно определяет положение ротора двигателя с хорошей линейностью, небольшим смещением, высоким разрешением и точностью повторного позиционирования.
• Наилучшие динамические характеристики системы благодаря точному расчету нагрузки для объектива, высокоточному двигателю, разумной конструкции, малому коэффициенту статического трения и небольшому смещению нуля.
• Драйвер оснащен усовершенствованной функцией определения местоположения и скорости, которая значительно улучшает динамические характеристики и скорость сканирования всей системы.
• Защита от перегрузки, перегрузки по току и обратного подключения.
• Вся система разработана с учетом оптимизации электромагнитной совместимости, с высоким отношением сигнал/шум и высокой помехозащищенностью.

Технические характеристики
