Система гибридной лазерной и аргонодуговой сварки Heden LAW-24 20 кВт

Система гибридной лазерной и аргонодуговой сварки Heden LAW-24 20 кВт

Для сварки двутавровых балок, коробчатых колонн и др.

Мощность лазера: 20 кВт.
Скорость сварки: ≥1,6 м/мин.
Макс. длина шва: 24 000 мм.

Описание

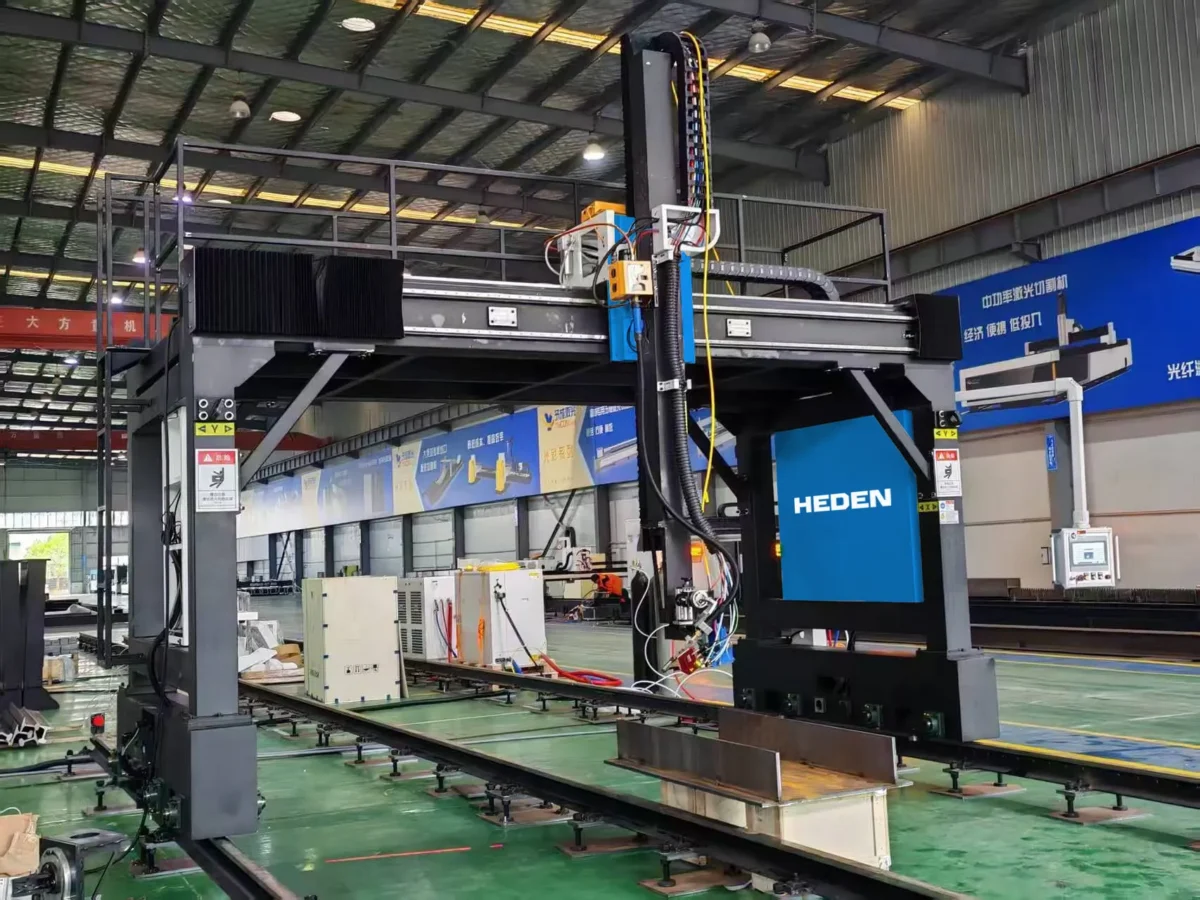

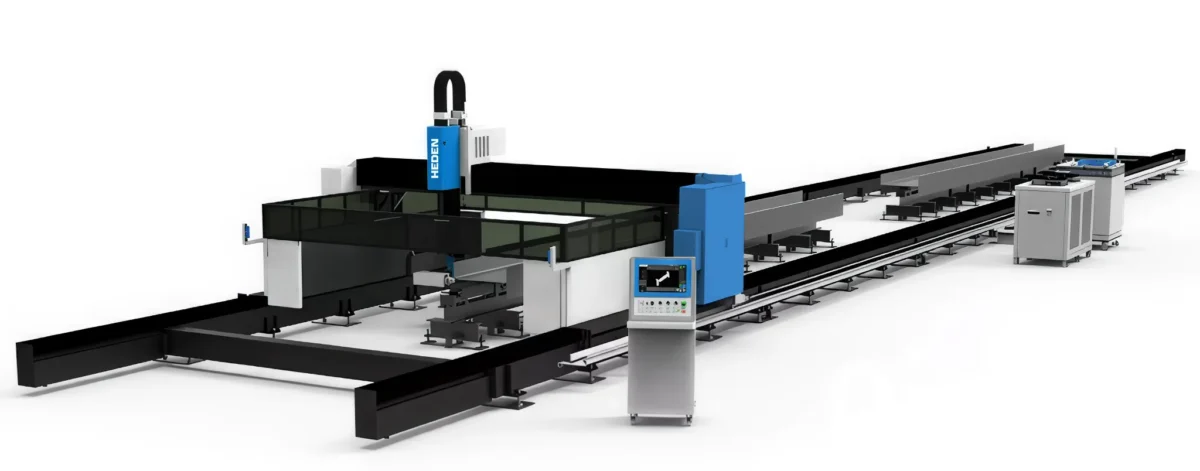

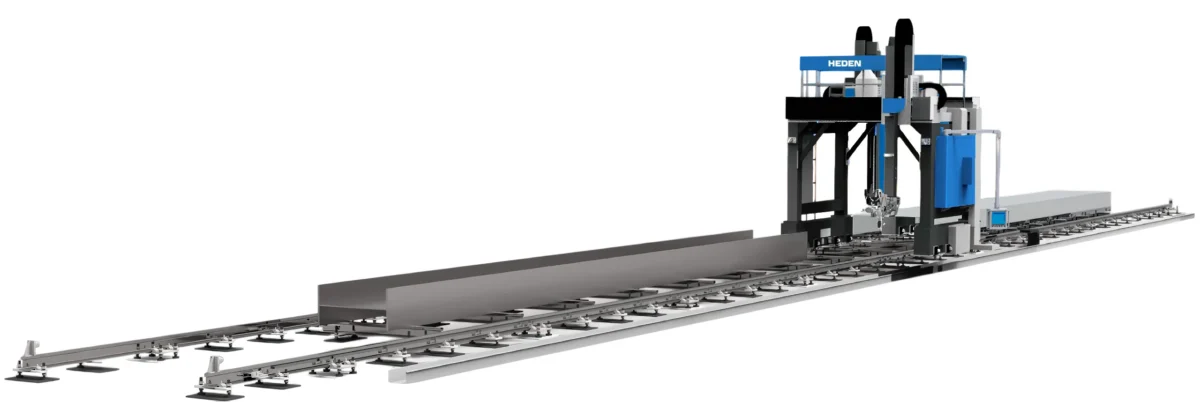

Heden LAW-24 — производственная линия для гибридной лазерной и аргонодуговой сварки двутавровых балок, коробчатых колонн и т. п. Объединение двух технологий значительно повышает эффективность сварки и качество продукции.

Особенности

Увеличение глубины сварного шва. Взаимодействие лазера и дуги увеличивает плотность тока и повышает глубину проплавления.

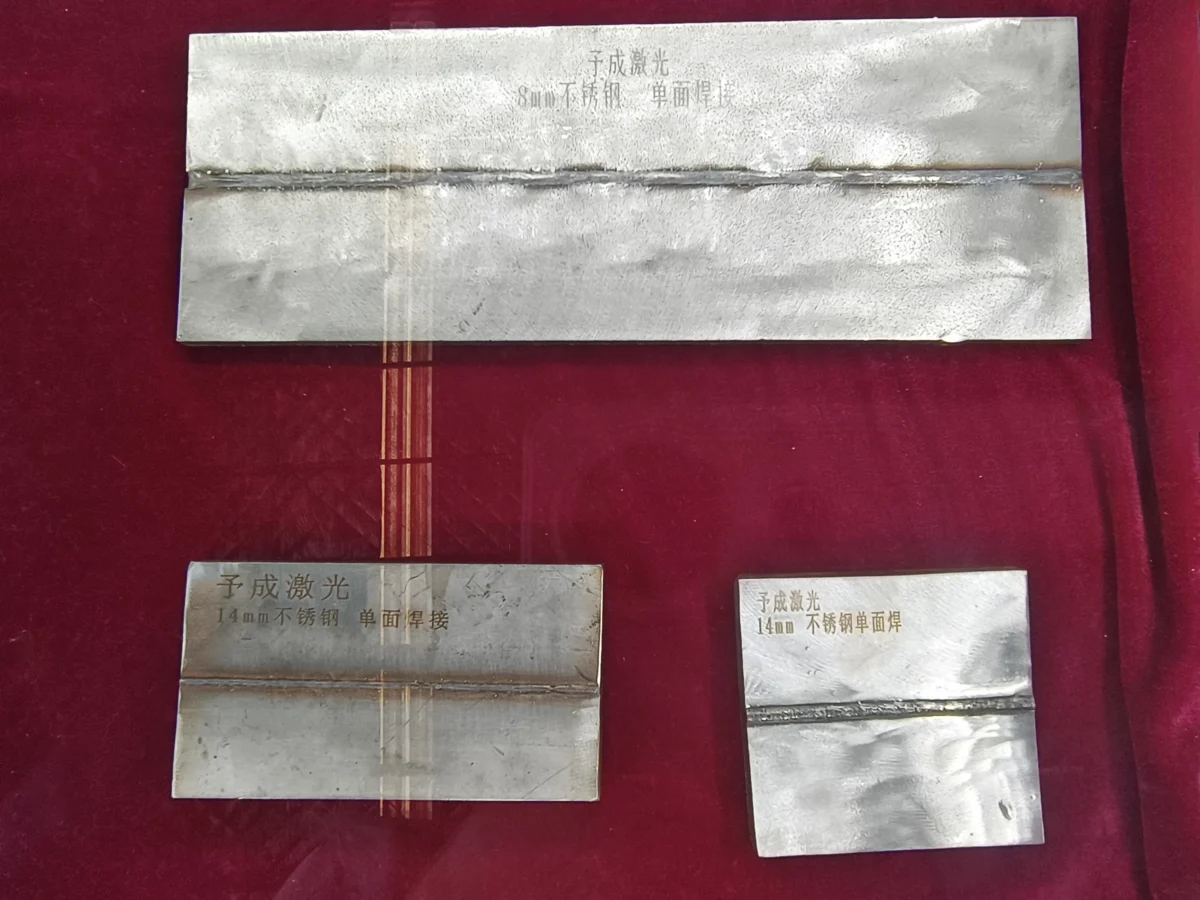

Односторонняя и двусторонняя сварка.
Нет необходимости в фаске, что снижает расход присадочной проволоки.
Ниже чувствительность к зазорам и перекосам.
Вспомогательный нагрев и лазерное наведение дуги повышают скорость сварки.

Сравнение сварочных технологий

Метод сварки	Сварка под флюсом	Газовая сварка	Гибридная лазерно-дуговая сварка
Форма фаски (до 14 мм)	V-образная	V-образная	Фаска не требуется
Форма фаски (более 14 мм)	V- или U-образная	V- или U-образная	Y-образная
Термическое воздействие	большое	большое	малое
Качество сварного шва	отличное	отличное	отличное
Ширина сварного шва	10–16 мм	5–10 мм	3–8 мм
Допуск по высоте сварного шва	5–10 мм	3–8 мм	2–8 мм
Скорость сварки	0,6–1 м/мин	0,5–0,8 м/мин	1,5–2 м/мин
Глубина сварки	5–12 мм	3–8 мм	5–18 мм

Технические характеристики

Мощность лазера	20 кВт
Обрабатываемые материалы	Двутавровые балки, коробчатые колонны и др.

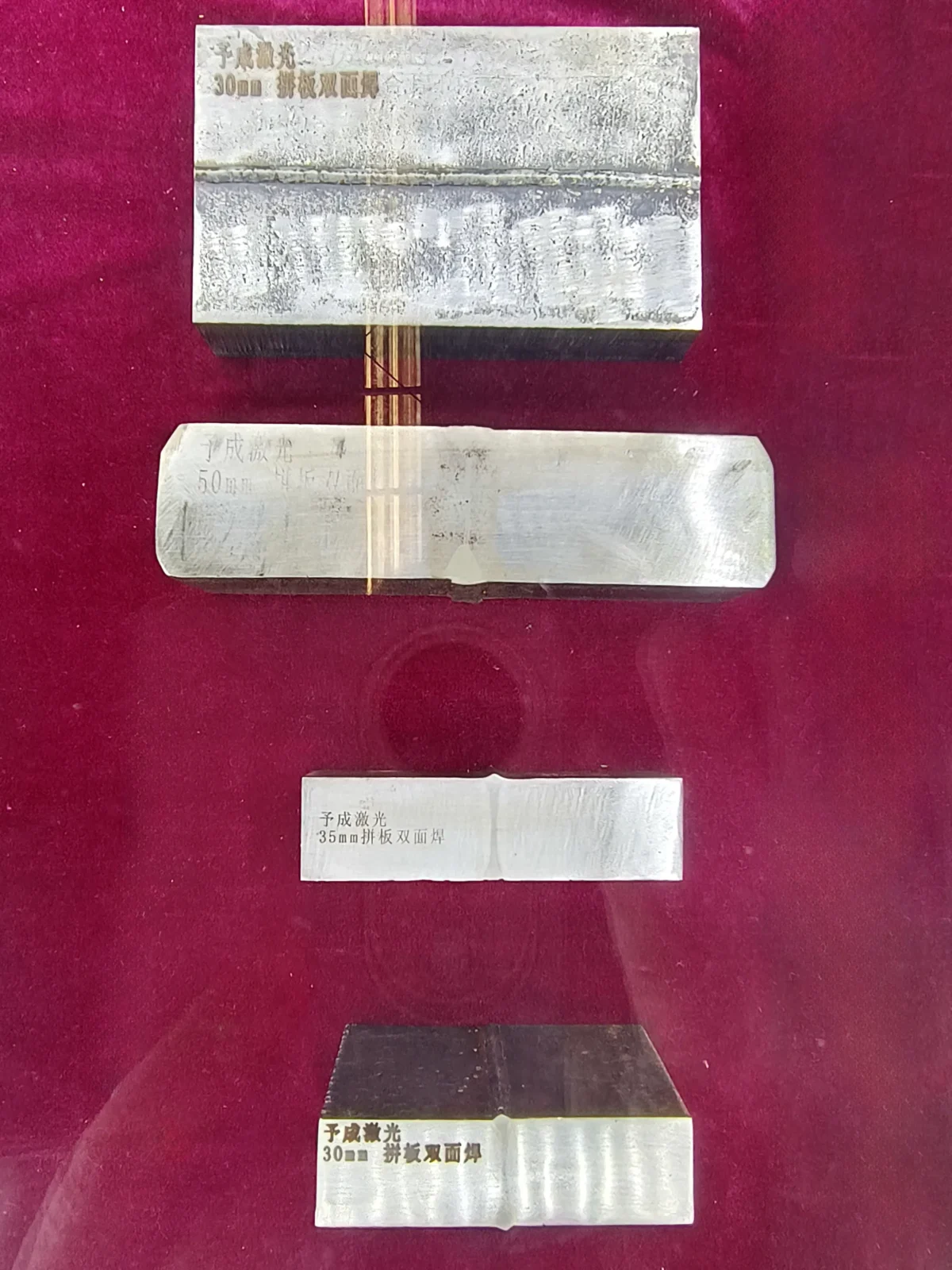

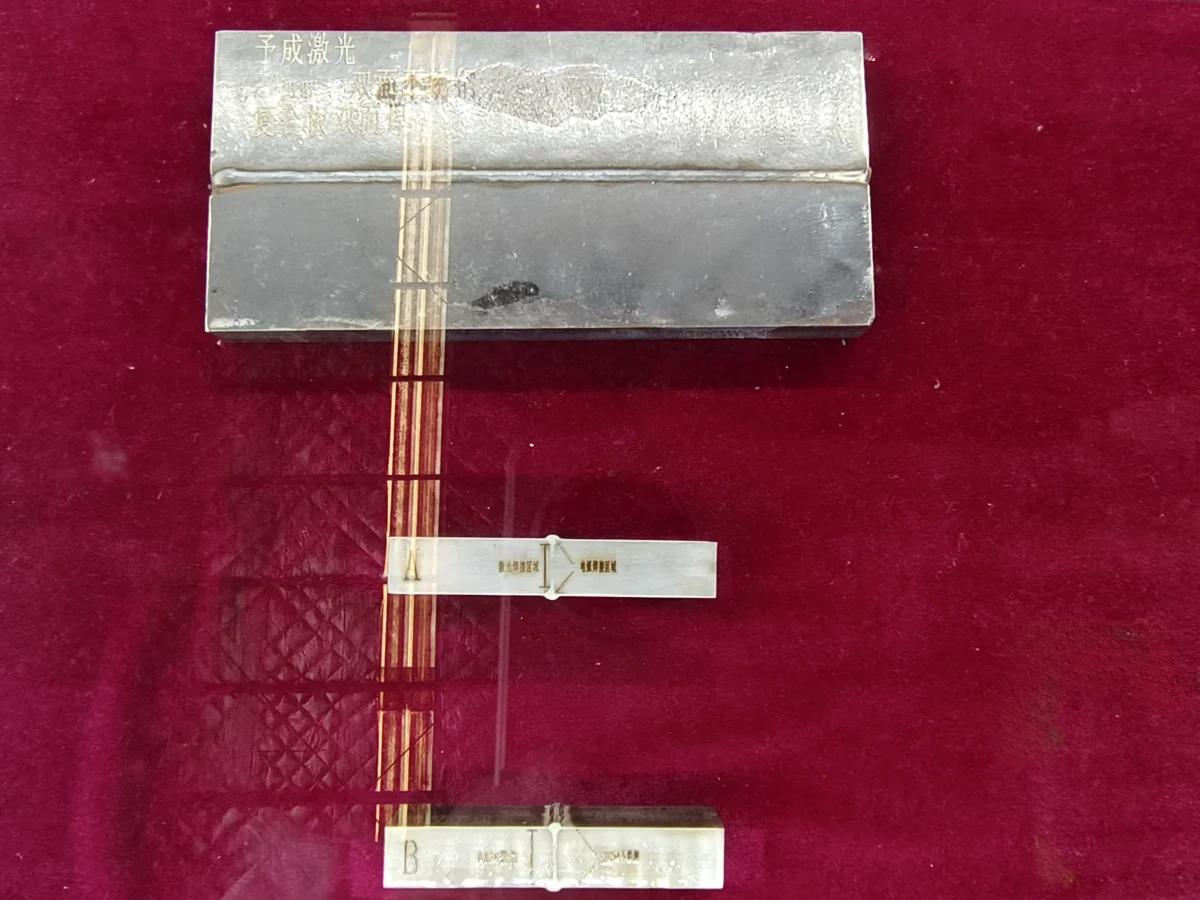

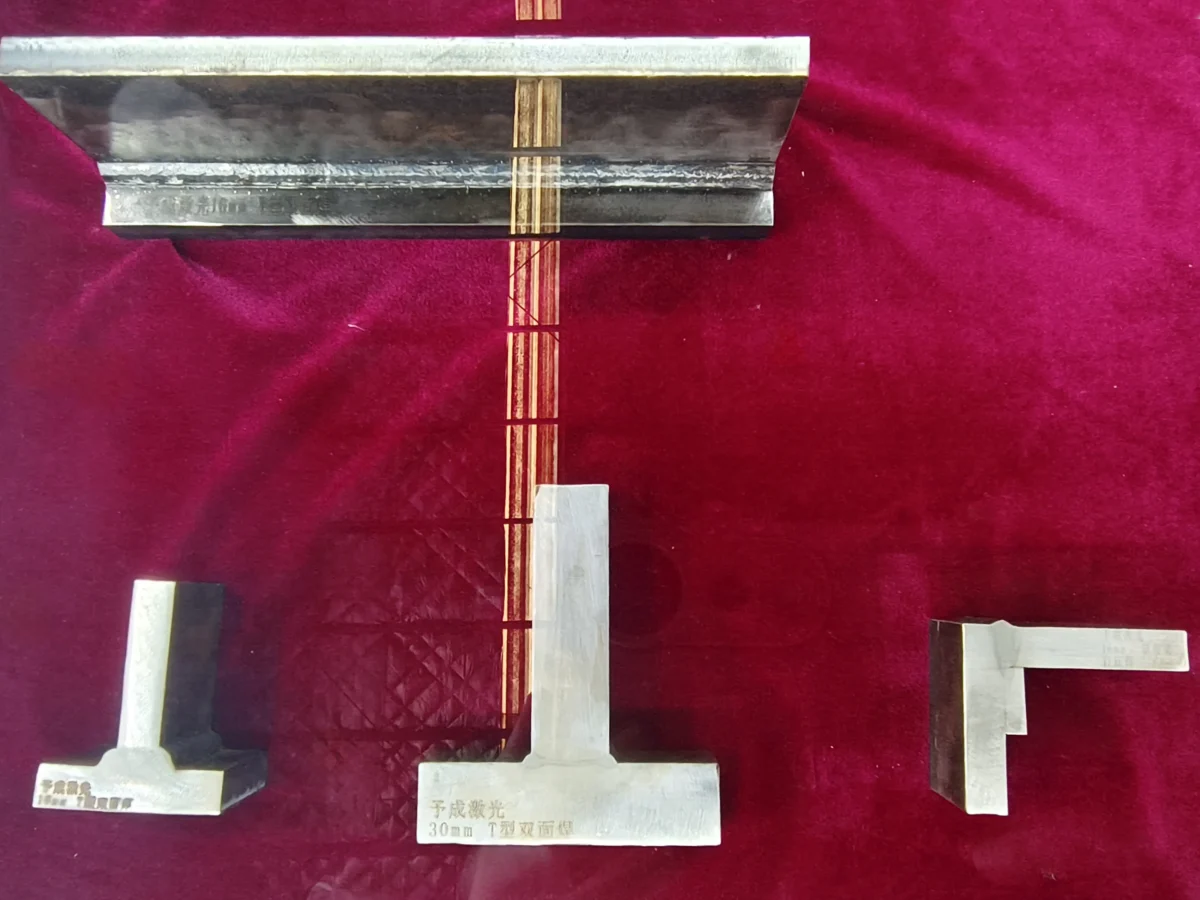

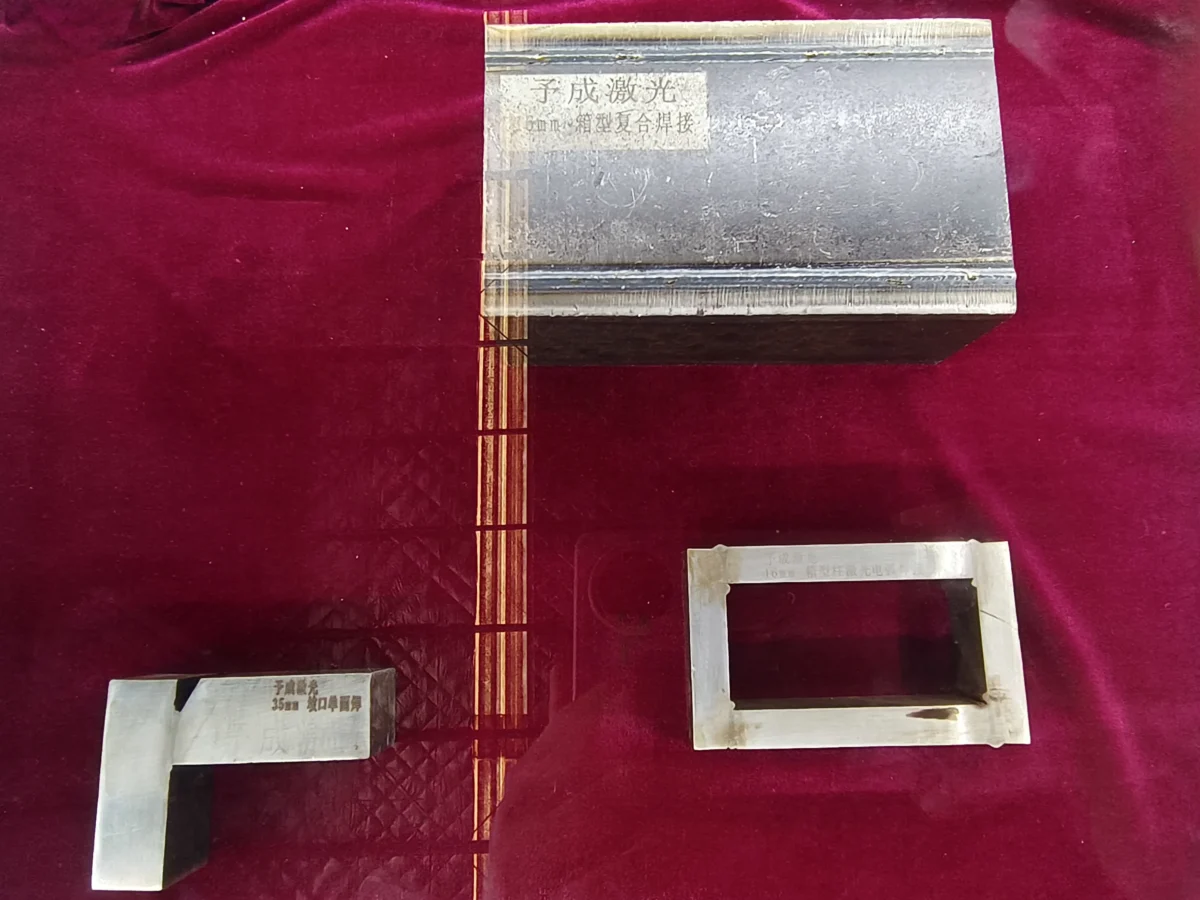

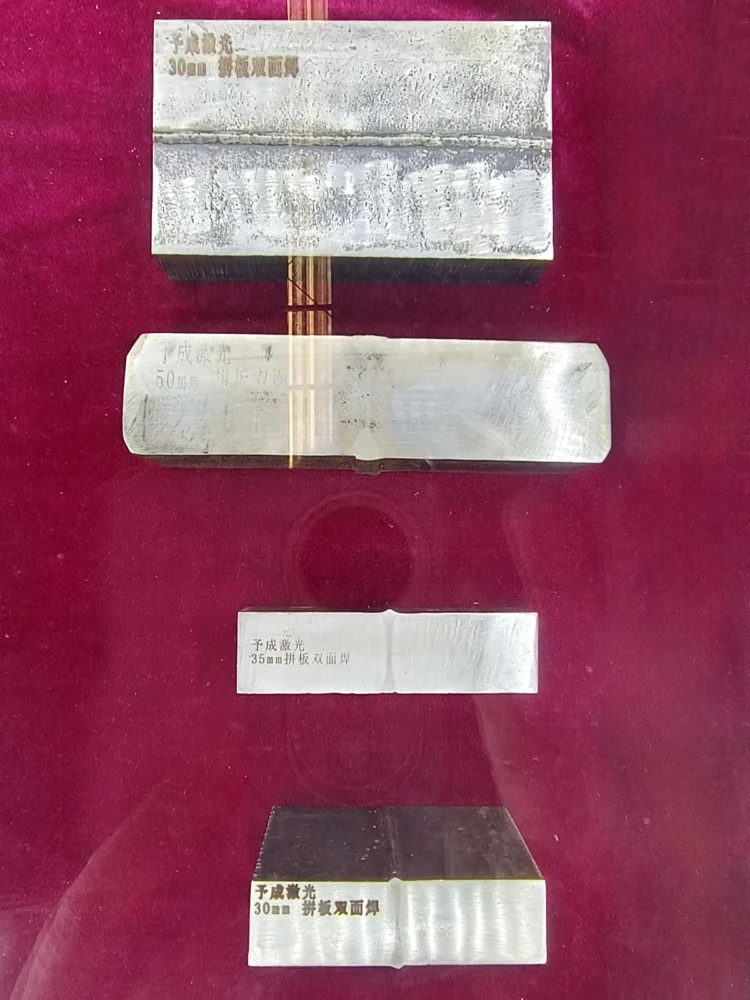

Максимальная толщина сварного шва	Односторонняя сварка ≤18 мм, двусторонняя сварка ≤30мм
Скорость сварки	≥1,6 м/мин
Максимальная длина сварного шва	24 000 мм
Точность повторного позиционирования	≤0,1 мм
