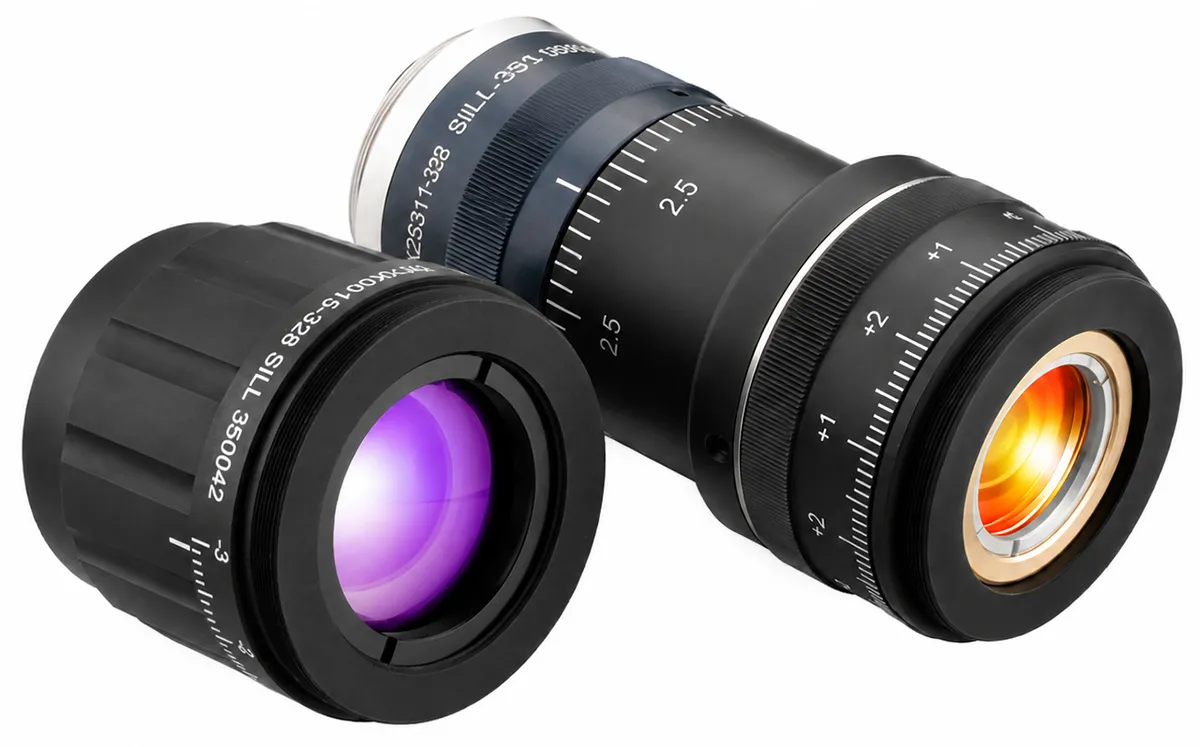

Расширители пучка Sill Optics

Точная настройка лазерного луча для промышленной обработки, научных и высокоточных оптических систем.

Расширители пучка Sill Optics предназначены для увеличения или адаптации диаметра лазерного луча перед сканирующей, фокусирующей или другой оптической системой. Правильно подобранный расширитель помогает снизить расходимость луча, улучшить качество фокусировки и повысить стабильность лазерного процесса.

В ассортименте представлены модели с фиксированным увеличением, ручные zoom-расширители, а также моторизованные решения для автоматизированных установок и высокомощных лазеров.

Особенности

• Широкий выбор увеличений: фиксированные модели от 0,5x до 5x, zoom-модели до 8x, а также моторизованные решения.
• Поддержка популярных лазерных длин волн: 257–266 нм, 343–355 нм, 355 нм, 515–532 нм, 1030–1080 нм, а также CO₂-лазеры 9,3–10,6 мкм.
• Решения для высокомощных лазеров: специальные модели для CO₂-лазеров выполнены с применением оптики из селенида цинка, который отличается высокой пропускной способностью и низким поглощением в ИК-диапазоне.
• Ручная и автоматизированная настройка: доступны ручные zoom-расширители и моторизованные модели для точного управления увеличением и дивергенцией.
• Высокая оптическая стабильность: качественные покрытия и продуманная оптическая схема помогают снизить риск повреждения компонентов при работе с мощным лазерным излучением.
• Гибкая интеграция: доступны варианты с резьбой C-Mount, M30×1 и M55×1.
• Возможность индивидуальной разработки: при нестандартных требованиях по длине волны, апертуре, увеличению или механике возможно изготовление кастомного решения.

Принцип работы

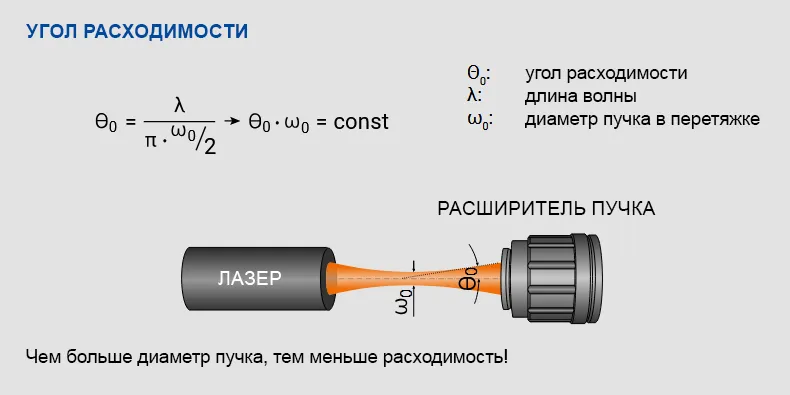

Расширитель пучка увеличивает диаметр лазерного луча и помогает уменьшить его расходимость. Это важно для стабильной передачи излучения, более точной фокусировки и повышения качества лазерной обработки.

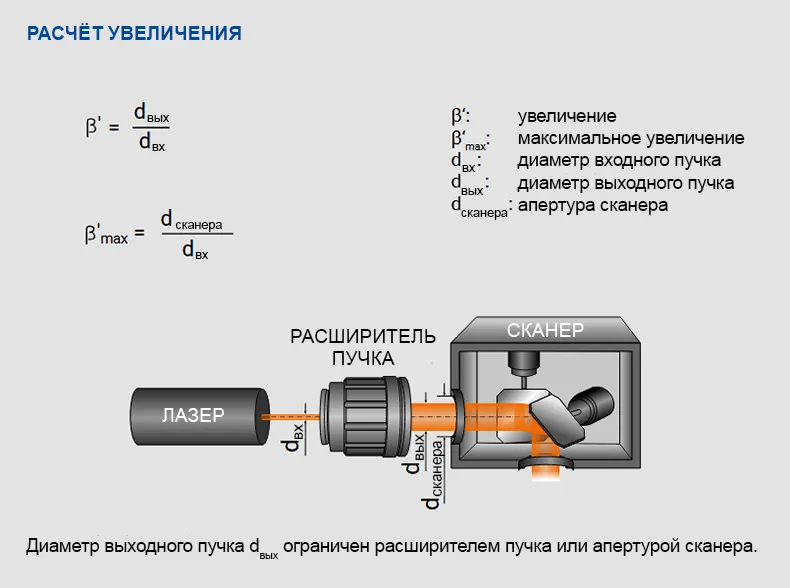

Коэффициент увеличения подбирают по входному диаметру пучка и требуемому выходному диаметру. При выборе также учитывают апертуру сканера или другой оптической системы, так как именно она может ограничивать максимальный диаметр выходного луча.

Каталог расширителей пучка: зум, моторизованный, серии S6EXK и S6EXP

Как выбрать расширитель пучка

Для подбора модели важно знать:

• длину волны лазера;
• требуемое увеличение;
• входной диаметр лазерного луча;
• допустимую выходную апертуру;
• тип установки: ручная настройка или моторизованное управление;
• требования к мощности, импульсному режиму и дивергенции;
• механические ограничения и тип крепления.

Если стандартная модель не подходит по увеличению, длине волны, апертуре или механическому исполнению, возможно изготовление индивидуального расширителя пучка под конкретную лазерную систему.
