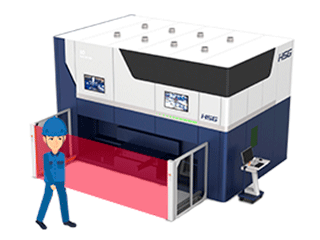

Пятиосевой 3D лазерный станок HSG Laser серии CELL для резки металла
- Подходит для резки по фигурным деталям.
- Мощность: до 6000 Вт.
- Макс. скорость перемещения: 100 м/мин.
- Система ЧПУ: FANUC.
Описание
Лазерный станок 3D-резки серии CELL — это профессиональное производственное оборудование компании HSG Laser, направленное на осуществление обработки объемных металлических деталей. Конструкция оборудования рациональна и позволяет производить высокоточную резку по пяти осям за один цикл. Данное оборудование незаменимо при изготовлении автомобильных деталей, комплектующих бытовой техники, создании различных деталей корпусов, строительных, рекламных конструкций и другое.
Лазерные станки HSG-CELL применяются для обработки материалов из углеродистой и нержавеющей стали, алюминия, цветных металлов и другое.
Особенности
- Портальная конструкция позволяет производить трёхмерную резку с высокой точностью.
- Пятиосевая лазерная головка собственной разработки HSG.
- Лазерный источник IPG (РФ) или Raycus.
- Применяется в отраслях автомобильной промышленности, машиностроения, аэрокосмической промышленности, изготовлении пресс-форм и металлообработки.
- Цифровая система управления осуществляется посредством ЧПУ Fanuc, полностью автоматизируя производственный процесс и уменьшая трудозатраты.

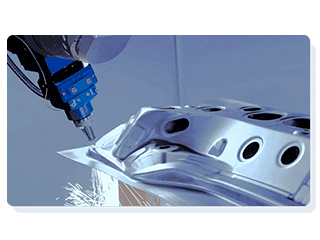

Возможности 3D-резки
Данный станок способен обрабатывать объемные заготовки по 5-осевой траектории. Такой функционал особенно актуален для резки и пробивки автозапчастей методом горячей штамповки.

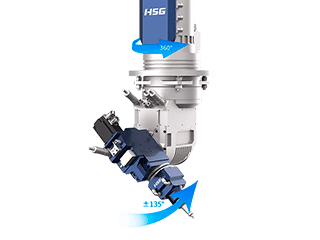

Пятиосевая режущая головка с шарнирным соединением
Режущая головка разработана компанией HSG Laser специально для 3D резки и имеет функции вращения на 360° и поворота ±135°. Тонкие сопла, надежная конструкция и моделирование воздушных путей обеспечивают качественную резку сложных металлических деталей.

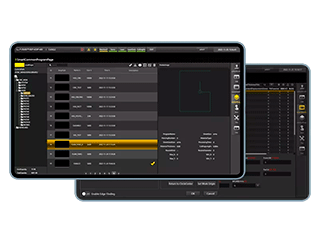

Система управления ЧПУ FANUC
Система FANUC обеспечивает пятиосевую лазерную 3D-резку с высокой скоростью и точностью. Благодаря выходным директивам лазера в синхронизации с сервоуправлением и постоянно обновляющейся технологией управления, превосходная обработка становится реальностью.

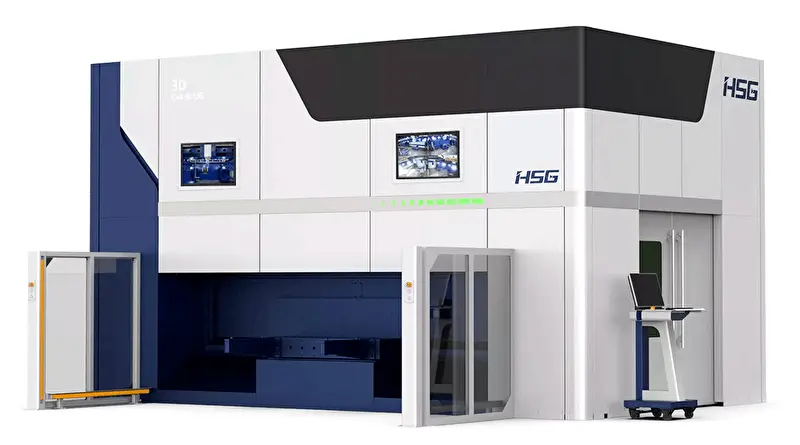

Безопасная конструкция
Станок в своей стандартной комплектации имеет защитную кабину, образующую полностью безопасную конструкцию, которая ограждает оператора от лазерного излучения и производственной пыли. Двери корпуса станка автоматически блокируются во время работы для достижения полной герметизации и во избежание несчастных случаев.

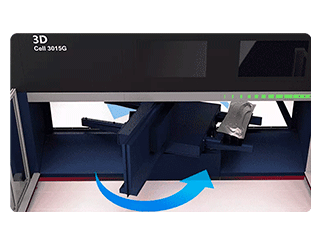

Двухсторонний поворотный стол
Основание столов сварено из углеродистой стали, что придает им значительную жесткость и прочность. Обе станции и приводится в движение серводвигателем, а время смены их смены занимает всего 3 секунды.
Технические характеристики
| Модель | Cell 3015G |
|---|---|
| Обрабатываемая площадь | 3000×1500×600 мм |
| Мощность лазера | 3-6 кВт |
| Макс. ускорение | 1,0 g |
| Макс. скорость перемещения | 100 м/мин |
| Точность позиционирования | ±0,05 мм/м |
| Точность повторного позиционирования | ±0,03 мм/м |
| Масса оборудования | 21060 кг |

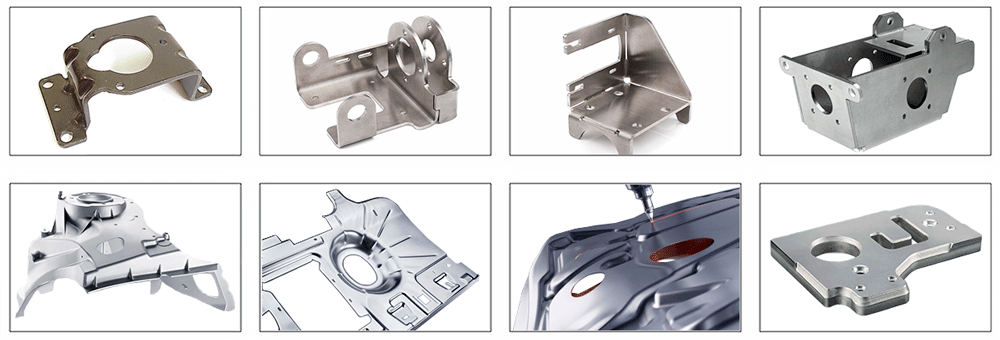

Образцы резки
