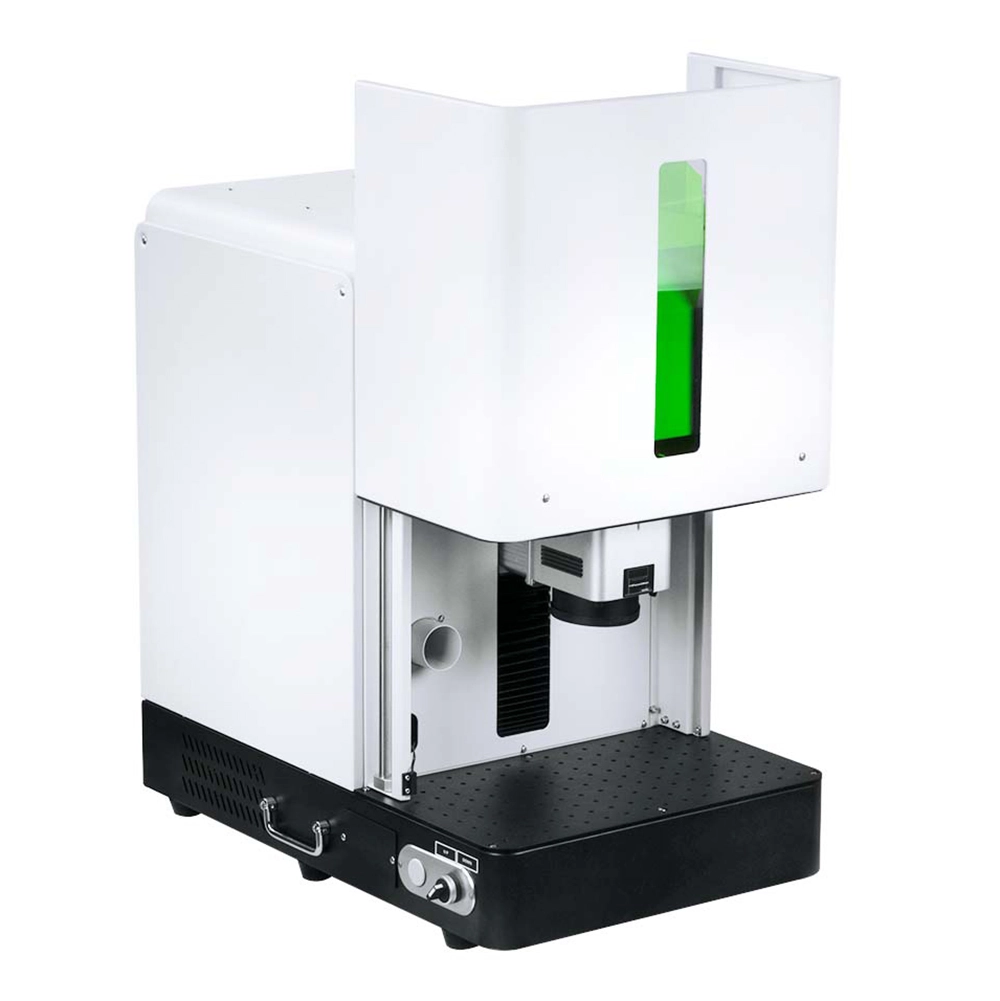

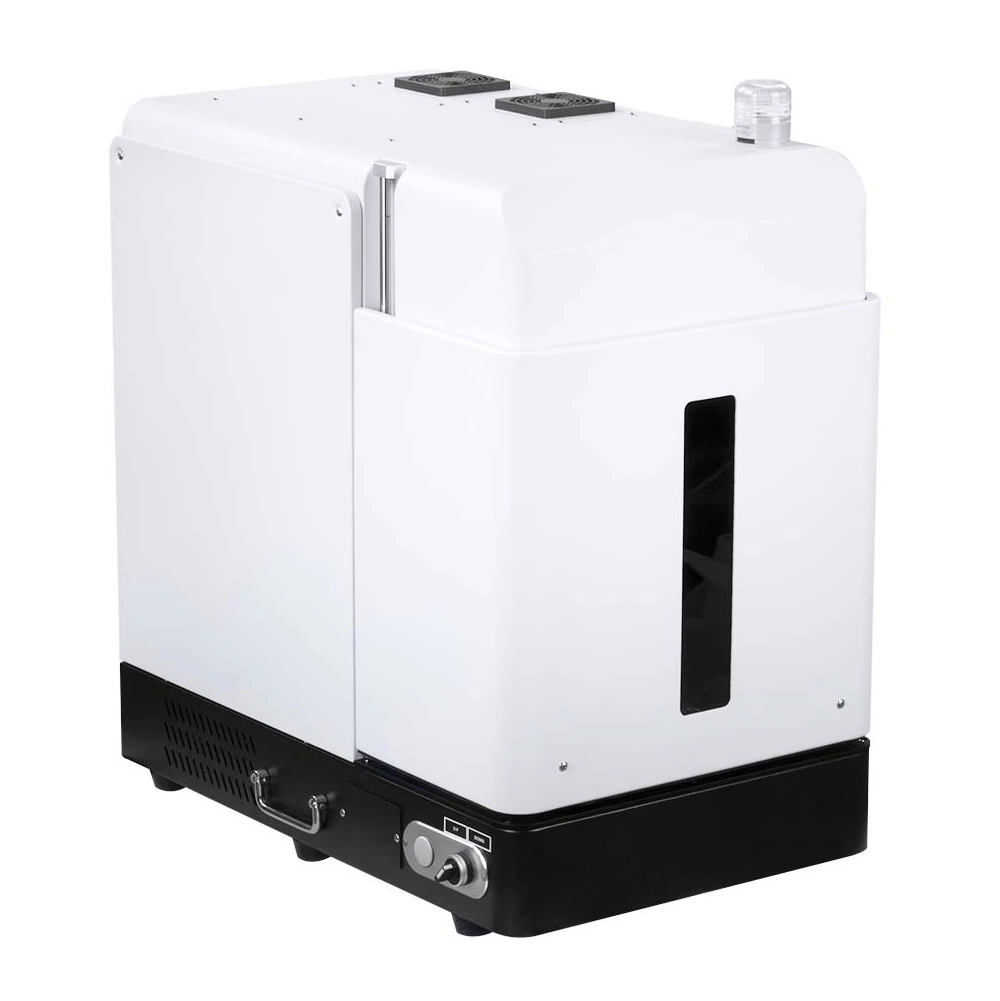

Маркиратор металлических изделий HGTECH серии Smart HM-30F
- Мощность: до 30 Вт.
- Рабочее поле: от 110×110 мм.
- Скорость маркировки: 7000 мм/с.
Описание
Маркиратор металлических изделий HGTECH серии Smart HM-30F с волоконным лазером характеризуется высокими показателями скоростью и качеством маркировки. Оснащен защитной кабиной для безопасности оператора. Данное оборудование работает с многими графическими редакторами и способно наносить широкий спектр изображений: цифры, буквы, символы, одномерные и двумерные штрих-коды, серийные номера и другое.
Маркировщик широко применяется на производстве компьютерной техники, средств коммуникации, электроники, измерительных приборов, украшений, автомобильных принадлежностей, медицинских изделий и т. д.
Особенности
- Безопасность при работе с защитной кабиной.
- Компактный и мобильный корпус.
- Высокоскоростная сканирующая головка повышенной точности.
- Простая и понятная система управления: оперативная система Windows, поддерживающая программы CORELDRAW, AutoCAD и прочие.
- Рабочее поле маркировки 110×110 мм, который можно увеличить.
- Линейное сканирование со скоростью до 7000 мм/с (в зависимости от материала).
- Высокая эффективность электрооптического преобразования и низкое энергопотребление.
Технические характеристики
| Тип лазера | Волоконный |
| Длина волны лазерного излучения | 1064 нм |
| Выходная мощность | 30 Вт |
| Длительность импульсов | 200 нс |
| Частота лазера | 200 КГц |
| Макс. скорость гальванической головки | 7000 мм/с |
| Диапазон маркировки | F=160 мм, рабочее поле 110×110 мм |
| Мин. ширина линии | 0,06 мм |
| Мин. высота символа | 0,2 мм |
| Система охлаждения | Воздушное охлаждение |
| Источник питания | AC 110-220 В / 50-60 Гц |

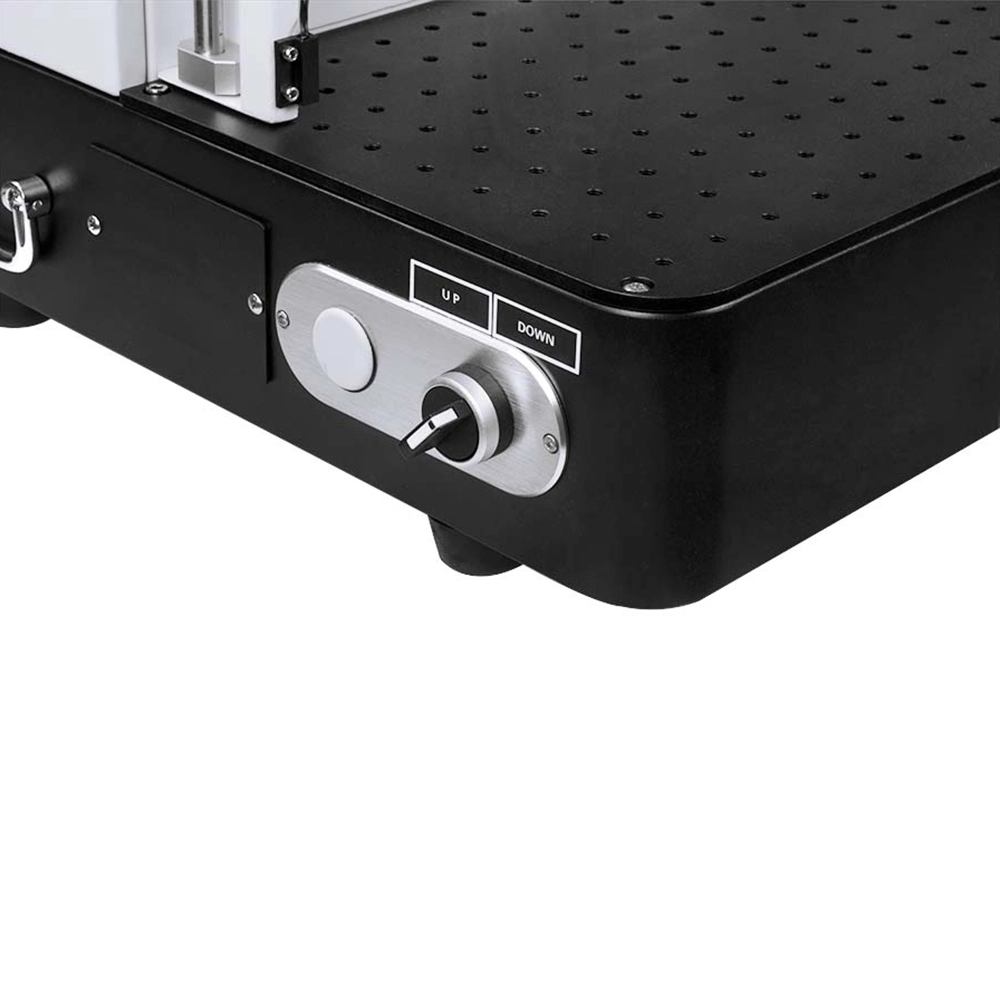

| Перемещение по оси Z | 285 мм |
| Качество излучения, M2 | < 1,5 |
| Условия рабочей среды | Температура: 0~35°C; Влажность: до 90% |
Комплект поставки
| Стандартная комплектация | |
| Лазер | Raycus 30W волоконный источник лазера |
| Блок управления | |
| Система охлаждения | Воздушное охлаждение |

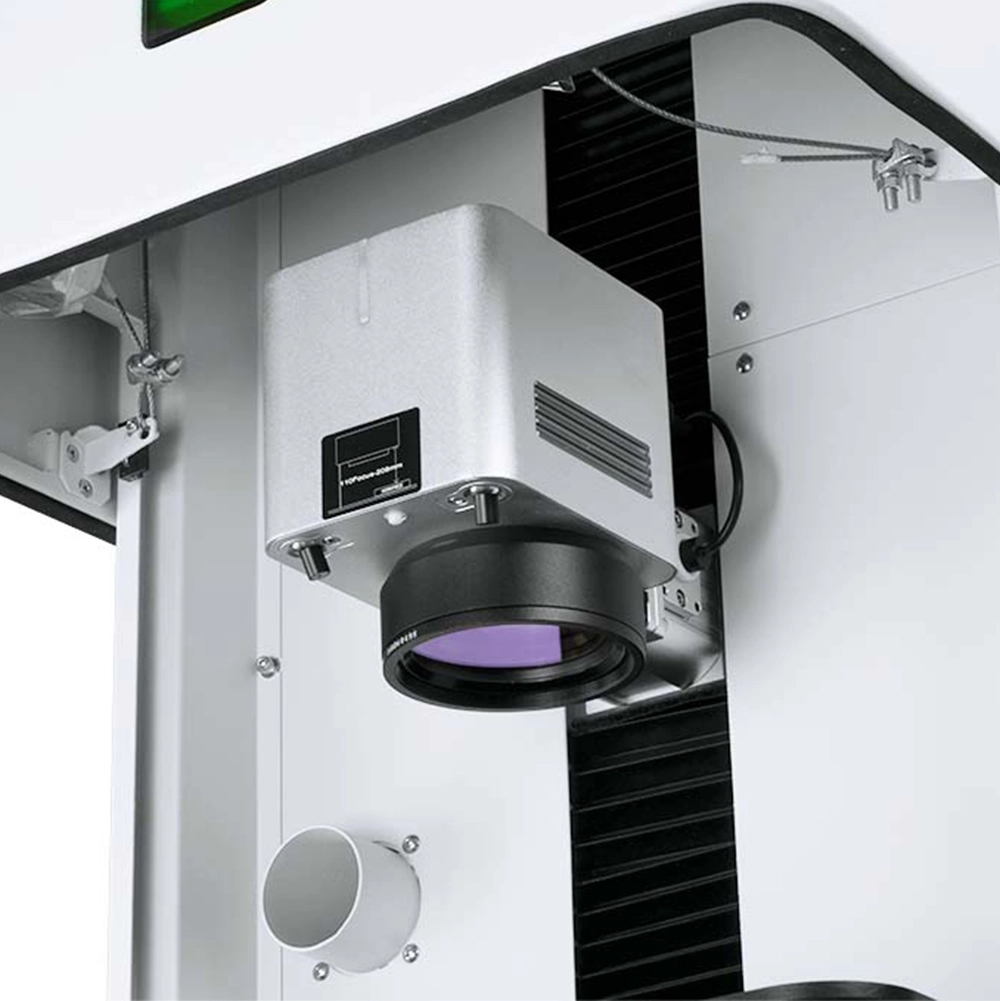

| Сканатор | Высокоскоростной гальванометрический сканатор |
| F-theta объектив | F=160 мм, Рабочее поле 110×110 мм (стандарт) |
| Перемещение по оси Z | 285 мм |
| Дополнительная комплектация | |
| Фокусирующие линзы | F=220 мм, рабочее поле 145×145 мм F=254 мм, рабочее поле 175×175 мм F=330 мм, рабочее поле 220×220 мм |
| Поворотное устройство | Шаговый двигатель с диаметром зажима Ф50 мм Шаговый двигатель с диаметром зажима Ф80 мм Шаговый двигатель с диаметром зажима Ф120 мм Шаговый двигатель с диаметром зажима Ф160 мм |
| Сканер | Сканер 2D штрих-кодов, DataMatrix-кодов Сканер 3D штрих-кодов, DataMatrix-кодов |
Образцы маркировки
