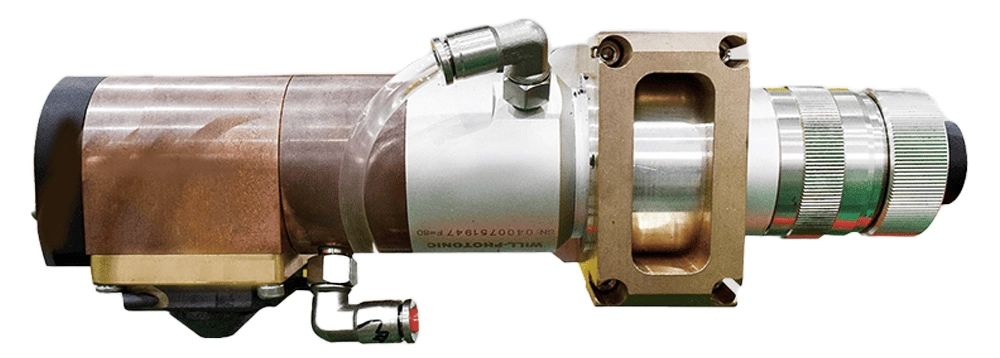

Малогабаритная головка для лазерной наплавки с кольцевым соплом OpticMeta Ring Nozzle
- Мощность: до 4 кВт.
- Минимальный внутренний диаметр: от 40 мм.
- Доступная глубина обработки: до 300 мм.
- Размер пятна: 0,5–2 мм.
Описание
Малогабаритные головки для лазерной наплавки OpticMeta Ring Nozzle предназначены для обработки внутренних поверхностей деталей с ограниченным доступом к рабочей зоне. Главная особенность серии — коаксиальное кольцевое сопло, которое подает порошок вокруг лазерного луча и концентрирует материал в зоне наплавки.
Такое сопло обеспечивает равномерный подвод порошка к пятну обработки и помогает получать стабильный слой внутри цилиндрических полостей. Серия подходит для восстановления внутренних поверхностей, локального упрочнения и нанесения защитных покрытий в отверстиях малого и среднего диаметра.
В линейке представлены исполнения для минимального внутреннего диаметра 40, 80, 120 и 180 мм. Все модели имеют волоконный интерфейс QBH, доступную глубину обработки до 300 мм и потери мощности не более 5%. Для настройки процесса предусмотрена регулировка фокусной линзы в диапазоне 0–6 мм.
Серия относится к модульным головкам для внутренней лазерной наплавки. Рабочий модуль может заменяться по длине, а головка может комплектоваться коаксиальным кольцевым или трехточечным соплом. В данной карточке рассматривается исполнение с кольцевым соплом.
Особенности
- Коаксиальное кольцевое сопло для равномерной подачи порошка.
- Обработка внутренних отверстий с минимальным диаметром от 40 мм.
- Четыре исполнения под разные диаметры детали.
- Максимальная мощность в серии — до 4 кВт.
- Доступная глубина обработки — до 300 мм.
- Размер пятна от 0,5 до 2 мм.
- Волоконный интерфейс QBH во всех исполнениях.
- Потери мощности — не более 5%.
- Регулировка фокусной линзы 0–6 мм.
- Возможность индивидуального исполнения с глубиной наплавки до 2 м.
Технические характеристики
| Параметр | MN-R0403-0802-01 | MN-R0803-0810-01 | MN-R1203-0812-01 | MN-R1803-0812-01 |
|---|---|---|---|---|
| Минимальный внутренний диаметр обрабатываемой детали | 40 мм | 80 мм | 120 мм | 180 мм |
| Максимальная доступная глубина | 300 мм | 300 мм | 300 мм | 300 мм |
| Рабочее расстояние | 5 мм | 7 мм | 6–10 мм | 6–10 мм |
| Размер пятна | 0,5–1,5 мм | 0,5–1,5 мм | 0,5–1,5 мм | 0,5–2 мм |
| Волоконный интерфейс | QBH | QBH | QBH | QBH |
| Максимальная мощность | 1,5 кВт | 2 кВт | 2 кВт | 4 кВт |
| Потери мощности | ≤5% | ≤5% | ≤5% | ≤5% |
| Габаритные размеры, Д×Ш×В | 700×126×223 мм | 730×182×122 мм | 623×75×108 мм | 537×95×151 мм |
Дополнительные параметры серии
| Параметр | Значение |
|---|---|
| Тип оборудования | Малогабаритные головки для лазерной наплавки внутренних отверстий |
| Тип сопла | Коаксиальное кольцевое |
| Стандартная длина обрабатываемой детали | до 300 мм |
| Максимальная глубина наплавки в индивидуальном исполнении | до 2000 мм |
| Общая длина трубной секции | 358 мм |
| Расстояние от центра совмещения света и порошка до позиционирующего торца | 321 мм |
| Регулировка фокусной линзы | 0–6 мм |
| Подача порошка | Коаксиальная |
| Назначение | Наплавка внутренних поверхностей |
