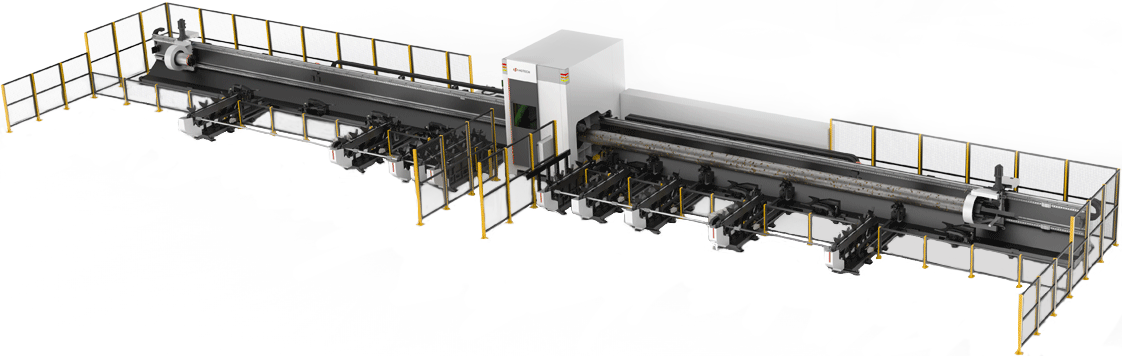

Лазерный труборез с четырьмя патронами HGTECH TP12052F
- Мощность: 3–12 кВт.
- Длина труб: 2200–12000 мм.
- Система ЧПУ: BOCHU.
Описание
HGTECH TP12052F — лазерный труборез для тяжелой промышленности. Идеально подходит для таких сфер, как корабле- и машиностроение, производство опор ЛЭП и монтажных конструкций, строительство мостов, тоннелей и т. д.

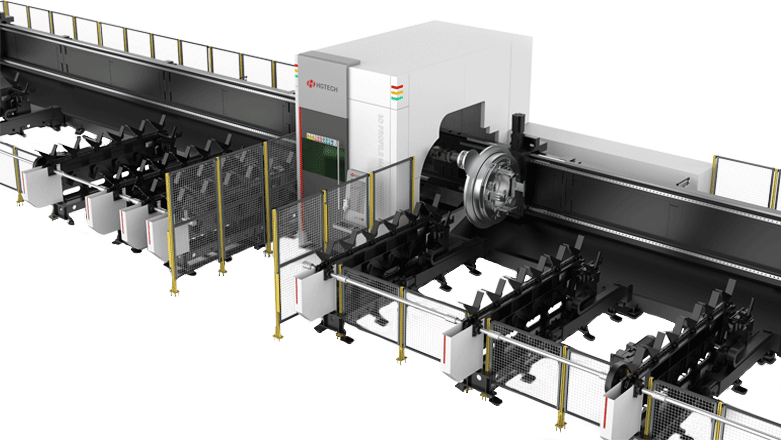

Станок имеет четыре патрона (подвешивание — боковое) и высокую грузоподъемность. Модульная рама позволяет варьировать длину обработки от 6 до 15 м.
Особенности
- Мощность от 3 до 12 кВт.
- Обрабатывает трубы длиной от 2200 до 12000 мм и диаметром от 20 до 406 мм (возможны другие размеры по запросу).
- Вес обрабатываемых труб — до 1
- Система управления BOCHU.
- Полностью автоматическая система загрузки и разгрузки на сервоприводах.
- Точность обработки достигает 0,1 мм благодаря виброподавлению и стабильности станка.
- Встроенный чугунный пневматический патрон имеет повышенную жесткость.
- Длину обработки можно варьировать от 6 до 15 метров благодаря блочному каркасу.
Технические характеристики
| Основные параметры | |
|---|---|
| Система ЧПУ | BOCHU |
| Мощность | 3000 Вт, 6000 Вт, 12000 Вт |
| Габариты | 30×5×3,6 м |
| Вес | ~50 т |
| Материалы | |
| Тип | Круглые трубы из углеродистой или нержавеющей стали, квадратные трубы, прямоугольные трубы, эллиптические трубы, угловое железо, швеллерная сталь, двутавровые стальные балки и другие. |
| Диаметр | 20–406 мм (возможны другие размеры по запросу) |
| Длина загружаемых труб | 2200–12000 мм |
| Длина выгружаемых труб | 0–12000 мм |
| Макс. вес одной трубы | 125 кг/м (1500 кг) |
| Эксплуатационные параметры | |
| Суммарная мощность | 180 кВт |
| Источник питания | Трехфазный, 380 В, 50 Гц, колебание напряжения <10% |
| Требования к воздуху | 0,5–0,8 МПа |
| Область обработки | |
| Перемещение по оси X | 0–800 мм |
| Перемещение по оси Y | 0–1300 мм |
| Перемещение по оси Z | 0–350 мм |
| Ось C1/C2 | n*360° |
| Точность позиционирования | |
| Точность позиционирования X/Y | ±0,05/500 мм |
| Точность повторного позиционирования X/Y | ±0,05 мм |
