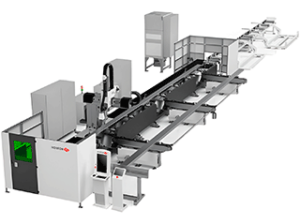

Лазерный труборез HGTECH для 3D-резки сверхтяжёлых профилей
- Количество осей перемещения: 6.
- Мощность: 6-20 кВт.
- Система ЧПУ: FARLEY.
Описание

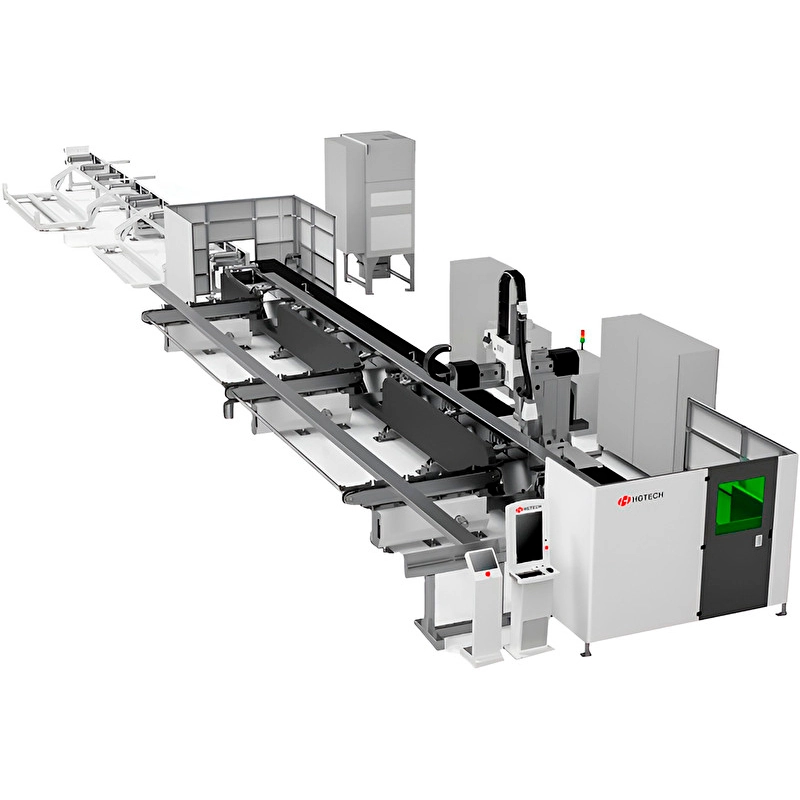

Оптоволоконный станок от производителя HGTECH предназначен для трехмерной лазерной резки профилей различных форм и составов. Обеспечивает высокоточную обработку за счет полностью автоматизированной системы резки, а также загрузки и разгрузки материала, управляемой современным ЧПУ. Этот высокопроизводительный станок для лазерной резки труб отличается стабильной структурой, хорошей жесткостью и высокой динамикой.
Широко используется для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни, титана и других металлических материалов. Применяется в промышленности по обработке стальных компонентов, таких как различные большепролетные промышленные сооружения и сборные конструкции, а также в областях машиностроения, энергетической промышленности, судостроения (каркас судна), черной металлургии, дорожной и мостовой промышленностях и другое.
Особенности
- Цифровая система управления состоит из ЧПУ FARLEY и шкафа управления, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Автоматическая выгрузка отходов.
- Полностью изолированная защитная кабина в зоне обработки.

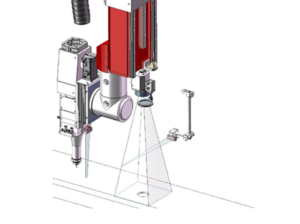

- Наличие автофокуса.
- Трехмерная резка по 6 осям.
- Наличие стойки автоматической подачи с погрузочным манипулятором и роликовым конвейером.
- Обработка профилей средних и крупных размеров, а также резка по всей длине.
- Функция резки под углом до 45°, включая V-образные, X-образные и Y-образные скосы без последующих процедур обработки.
- Безопасность и защита окружающей среды.
- Экономия трудовых ресурсов и времени на обработку до 70%.
- Высокая производительность и простота использования.
- Высокое качество на выходе — не требуется последующая постобработка среза.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Цельносварная станина проходит долгий путь изготовления и строгий контроль качества.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования.
Комплексный подход
Маркировка, вертикальная и косая резка, сверление, снятие фаски все — это достигается на одном станке.
Эффективное производство

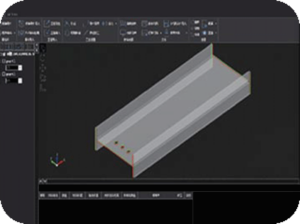

Современное ПО станка позволяет производить обработку крупногабаритных заготовок, оптимизировать раскрой материалов и быстро импортировать чертежи.
Функция обнаружения и компенсации ошибок
Доступны функции обнаружения контуров, автоматического определения центра в режиме реального времени, разрешение смещения фланцев, предотвращения ошибок позиционирования.
Специализированное программное обеспечение
ПО трубореза имеет обширную базу знаний, а также множество схем по настройке и запуску функций: измерения, компенсации, перфорации, маркировки, снятия фаски и другое.
Технические характеристики
| Дисплей | 23,6-дюймовый сенсорный экран |
| Система ЧПУ | FARLEY |
| Количество осей перемещения для прямой резки | 3 оси (X/Y/Z) |
| Количество осей перемещения для конической резки | 3 оси (A/C/U) |
| Программное обеспечение для раскроя стали | Поддерживает прямой импорт NC-программ, созданных Tekla, и универсальных форматов 3D-программ, таких как STEP, IGS и др. |
| Функции | Секционная резка, резка фланцев и полотна, резка под углом, маркировка |
| Форма загрузки и выгрузки | Двухстанционный сменный стол |
| Меры безопасности | Защитная крышка с доступом сверху |
| Виды обрабатываемых изделий | Двутавровые балки, швеллеры, угловые стальные трубы и т. д. |

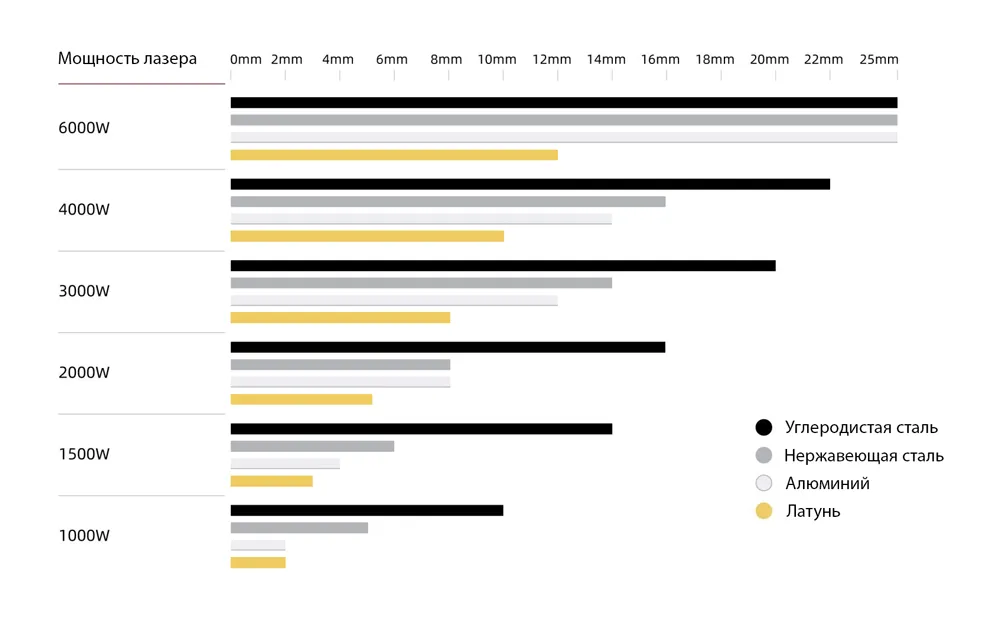

Pежущая способность

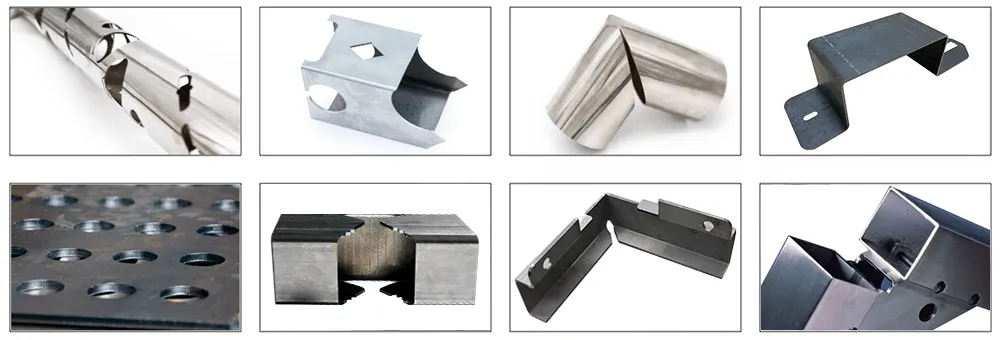

Образцы резки
