Лазерный станок HGTECH с защитной кабиной и сменным столом для резки листов металла серии SMART PRO

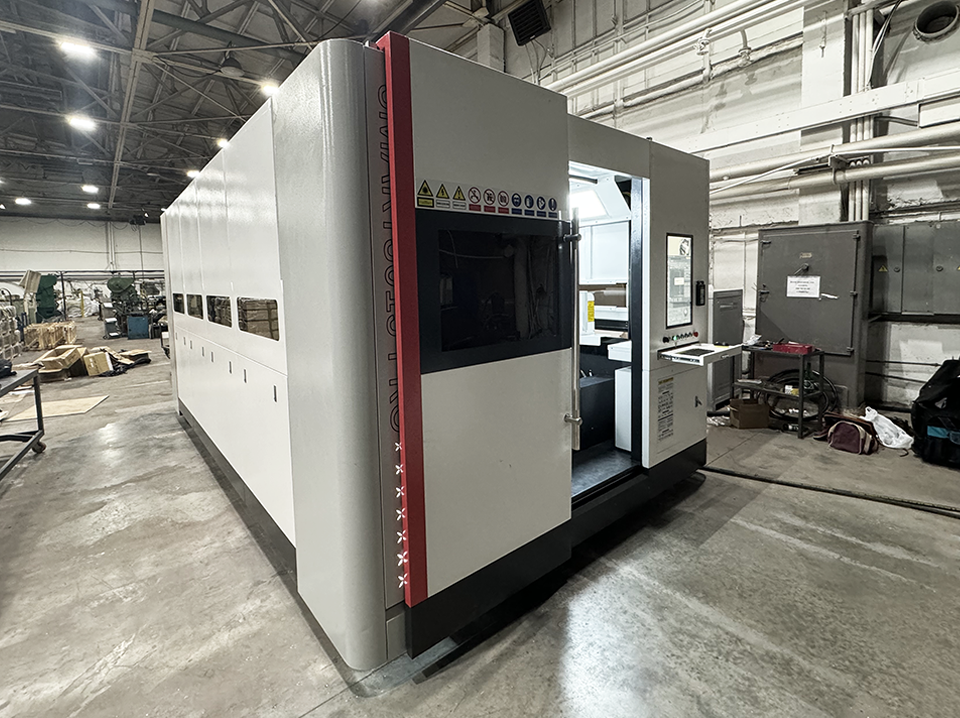

Лазерный станок HGTECH SMART3015PRO 12 кВт с защитной кабиной и сменным столом для резки листов металла

Лазерный станок HGTECH SMART3015PRO 12 кВт с защитной кабиной и сменным столом для резки листов металла

Мощность: до 12000 Вт.
Макс. скорость перемещения: 120 м/мин.
Система ЧПУ: BOCHU.

В наличии на складе

Макс. мощность, Вт

3000

6000

12000

Размер рабочего стола, мм

Описание

Станок лазерный серии SMART PRO — это профессиональное производственное оборудование компании HGTECH для резки листов металла. Данное оборудование является эффективным решением, так как в своей комплектации и конструкции имеет все базовые параметры, необходимые для удовлетворения большинства технологических требований.

Станок оборудован сменным столом для повышения производительности технологического цикла. Защитная кабина обеспечивает безопасность оператора от лазерного излучения и столкновения с движущимися частями станка, а также повышает эффективность системы вытяжки.

SMART PRO – хорошо зарекомендовавший себя станок, отличающийся высоким качеством сборки, надежностью и производительностью. Он позволяет эффективно резать черные и нержавеющие стали, алюминиевые сплавы, латунь и медь.

Особенности

Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
Инновационная система вентиляции и удаления производственной пыли.
Цифровая система управления осуществляется посредством ЧПУ BOCHU, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
Интеллектуальное предотвращение образования препятствий в процессе резки.
Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

Полностью закрытая конструкция

Безопасная и экологичная кабина с полностью закрытой конструкцией. Смотровое окно сделано из защищенного от лазера стекла, соответствующего европейскому стандарту CE.

Оптоволоконный лазерный источник

Многомодульные непрерывные волоконные лазеры Raycus имеют мощность от 1000 Вт до 6000 Вт и отличаются высокой эффективностью электрооптического преобразования, высоким качеством светового пучка, высокой плотностью энергии, широкой частотой модуляции, высокой надежностью, длительным сроком службы, не требующей технического обслуживания.

Челночный сменный стол

Используется сменный стол с одновременной сменой паллет, а также двусторонний привод с цепной передачей. Сменный стол позволяет существенно повысить эффективность производственного процесса: пока происходит резка, оператор может выгружать заготовки и загружать новый лист.

Лазерная режущая головка с автофокусом

Программное обеспечение самостоятельно настраивает положение фокуса для достижения автоматизированной перфорации и резки листов различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.

Сварная станина станка лазерной резки

Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.

Сервопривод и двигатель

Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.

Функция защиты от столкновений

Существенно снижает вероятность повреждения лазерных головок, помогает сэкономить затраты на обслуживание.

Портал из литого алюминия

Цельнолитой алюминиевый портал имеет легкий вес, высокую прочность, отсутствие деформации. Облегченный портал отливается и обрамляются с использованием цельной стальной формы и технологии литья под давлением, придает оборудованию высокую скорость работы, повышая эффективность и качество обработки.

Технические характеристики

Обрабатываемая площадь по X/Y осям	1524×3048 мм
Макс. несущая способность рабочего стола	900 кг
Вес оборудования	≤6000 кг
Размер оборудования (Д×Ш×В)	9000×3000×2100 мм
Мощность лазера	12 кВт
Макс. ускорение	1,2 g
Макс. скорость перемещения	120 м/мин
Точность позиционирования по X/Y осям	±0,05 мм/м
Точность повторного позиционирования по X/Y осям	±0,03 мм/м
Требования к источнику питания	3 фазы, 380 В, 50/60 Гц
Источник лазерного излучения	Волоконный лазер Raycus до 12000 Вт
Система трансмиссии	Портальная конструкция с двухсторонним приводом
Система ЧПУ	BOCHU
Серводвигатель	Fuji (Япония)
Лазерная режущая головка	Raytools (Швейцария) с автофокусом
Дисплей	21-дюймовый промышленный ЖК-дисплей
Система смазки	Автоматическая
Условия эксплуатации	Температура: 0-40 °C, влажность: ≤80%

Конфигурация оборудования

Параметры	Примечания	Кол-во	Производитель
SMART 3015 — 12000W	Волоконный лазерный станок для резки (3048мм×1524мм)	1 шт.	HGSTAR
12000 Вт	Генератор лазерного излучения	1 шт.	RAYCUS
Чиллер	Специальный охладитель воды для лазера	1 шт.	HANLI HL-12000 (Китай)
Лазерная головка	Высокоточная профессиональная лазерная головка с автофокусом	1 шт.	Raytools (Швейцария)
Система управления	FSCUT8000	1 шт.	FSCUT8000
Программное обеспечение	HYPCUT	1 шт.	HYPCUT
Система привода	Высокоскоростной серводвигатель	4 шт.	Японский серводвигатель Fuji (X ось 850 Вт, Ось Y 1300 Вт, ось Z 400 Вт)
Редуктор		4 шт.	Motovario (Франция)
Электронные компоненты		1 шт.	Chint/Schneider (Франция)
Линейные направляющие		1 шт.	PEK (Италия)
Рейки-шестерни		1 шт.	T-win (Тайвань)
