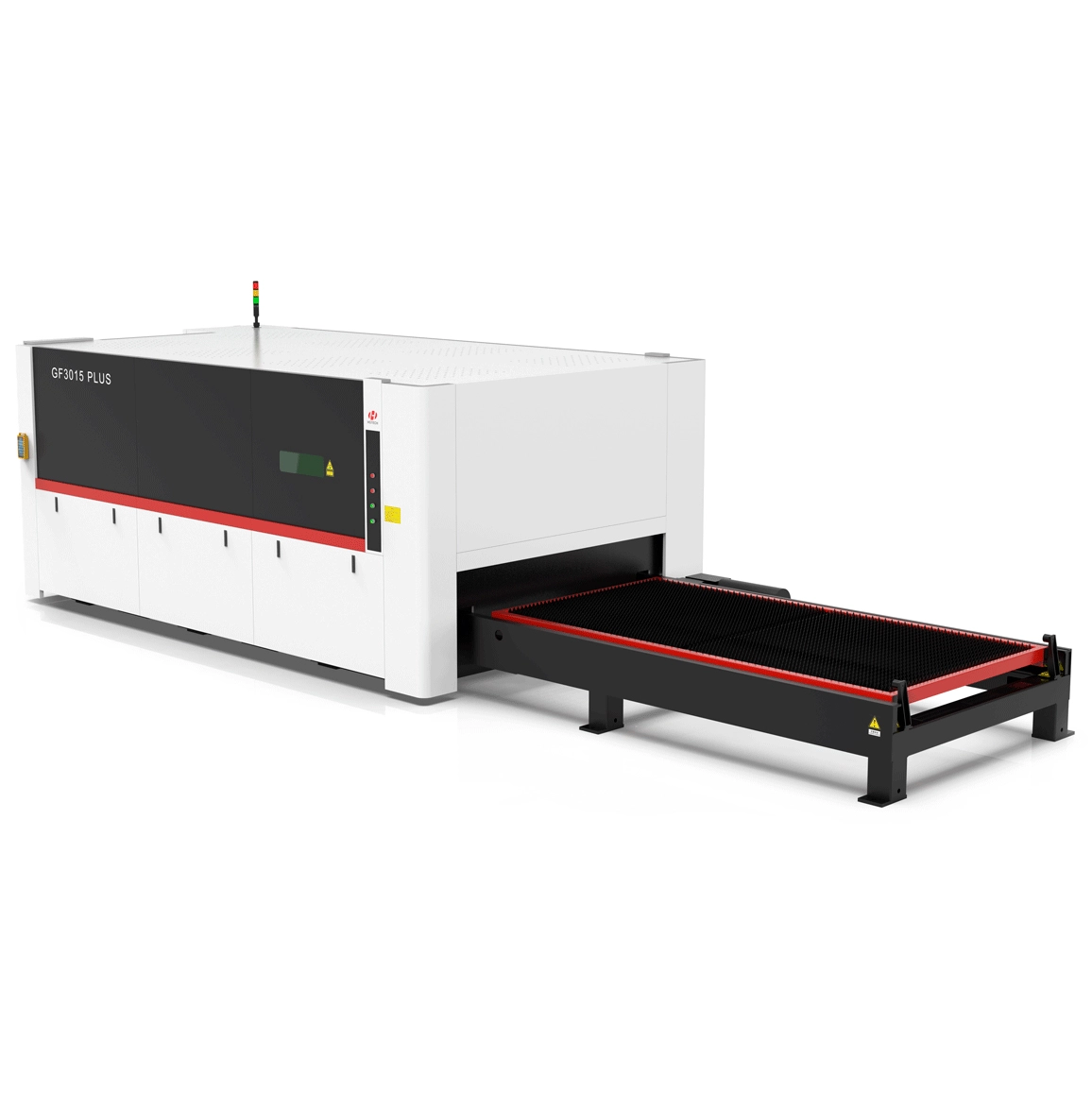

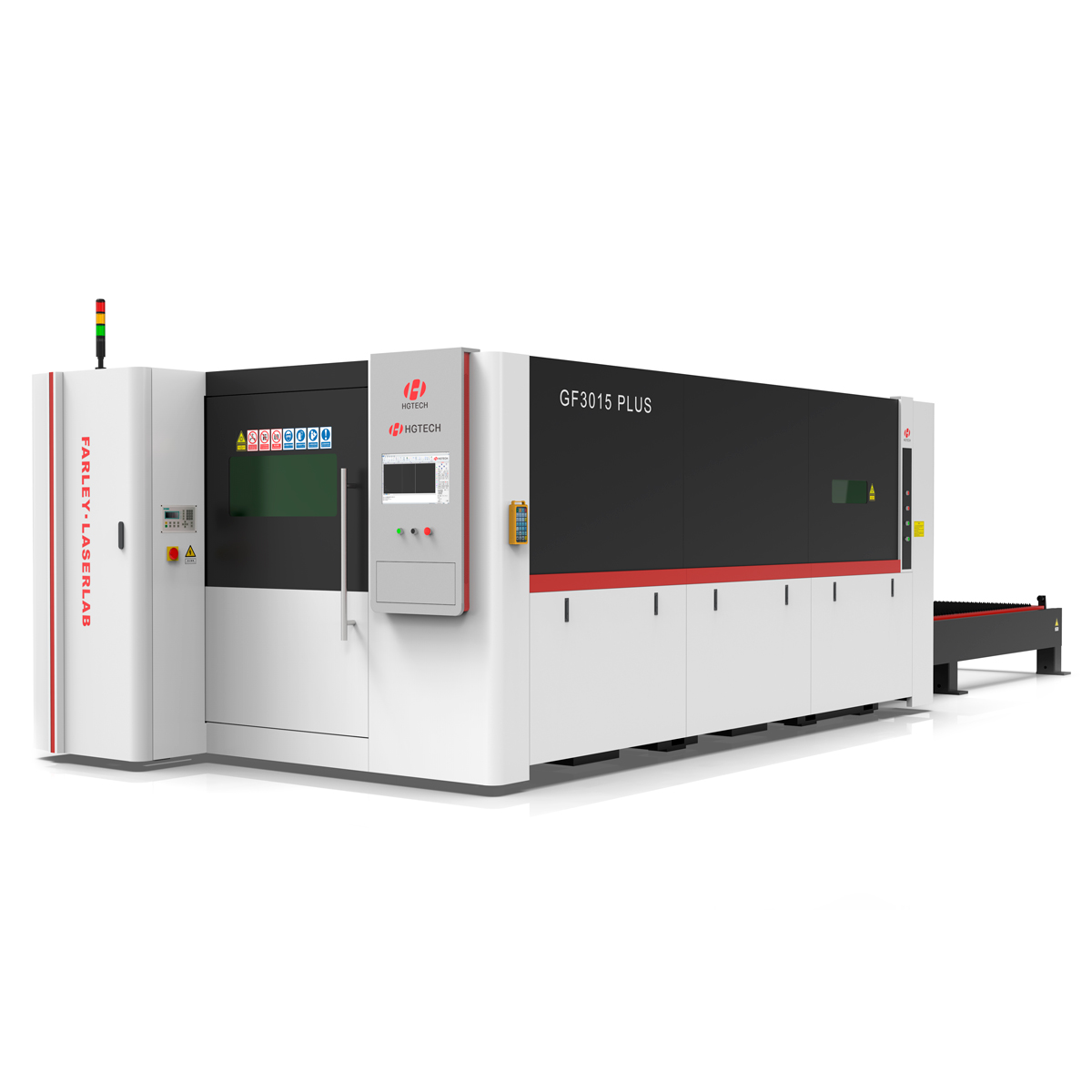

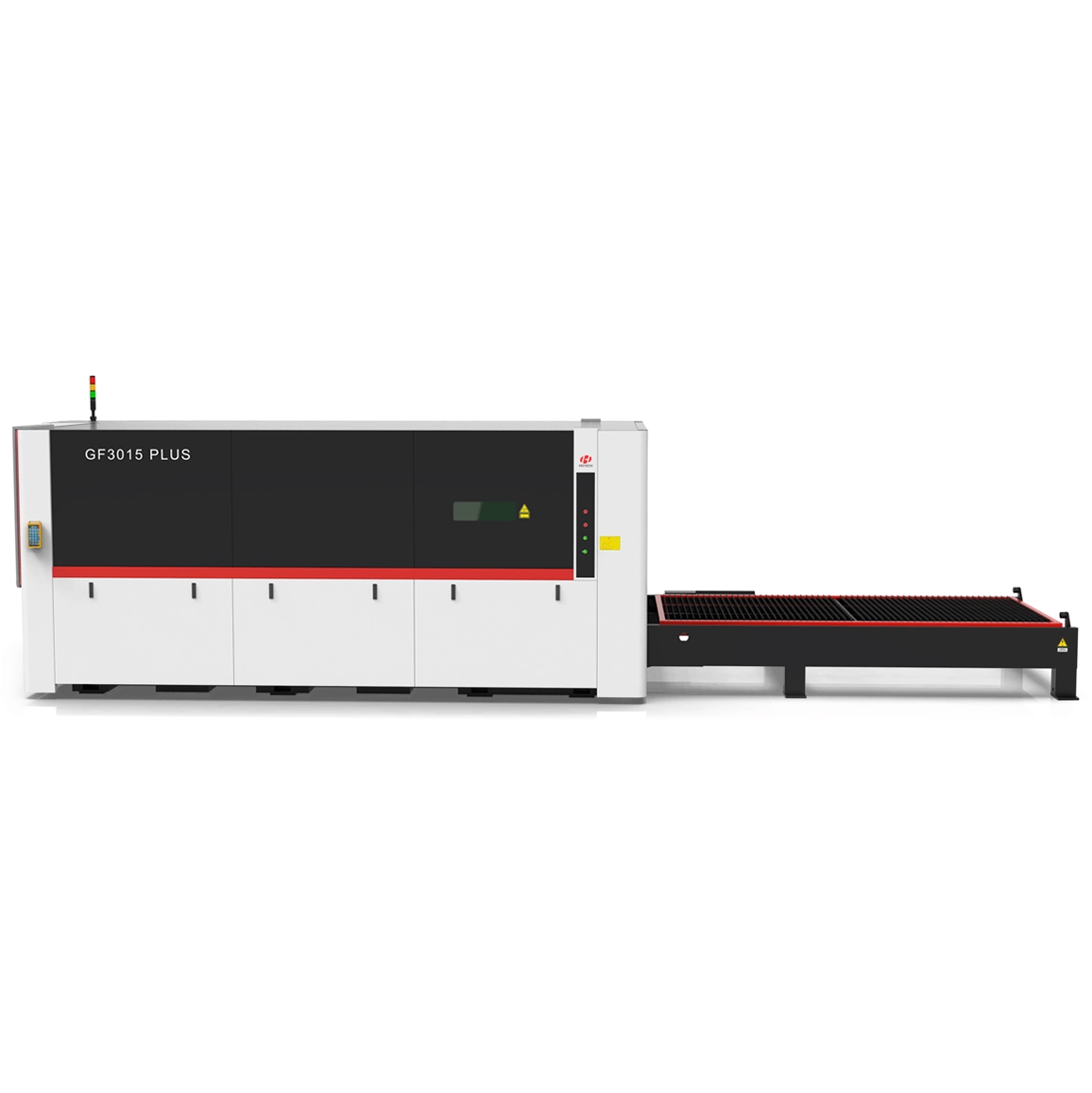

Лазерный станок HGTECH для резки листов металла серии GF PLUS
- Мощность: до 12 кВт.
- Размеры стола: от 3×1,5 до 6×2 м.
- Макс. скорость перемещения: 140 м/мин.
- Система ЧПУ: BOCHU.
Модели
| Модель | Макс. мощность, Вт | Объект обработки | Применение | Макс. скорость перемещения, м/мин | Размер рабочего стола, мм | Цена | |
|---|---|---|---|---|---|---|---|
| GF3015PLUS | 12000 | Листовой металл | Резка | 140 | 3000×1500 | По запросу | Смотреть модель |
| GF4020PLUS | 12000 | Листовой металл | Резка | 140 | 4000×2000 | По запросу | Смотреть модель |
| GF6020PLUS | 12000 | Листовой металл | Резка | 140 | 6000×2000 | По запросу | Смотреть модель |
Описание
Оптоволоконные станки лазерной резки серии GF PLUS разработаны компанией HGTECH в соответствии с международными стандартами. Это профессиональное металлообрабатывающее оборудование для резки листового металла. В серию входят модели с рабочим полем от 3000×1500 до 6000×2000 мм и лазерными источниками мощностью до 12 кВт.
Станки серии GF PLUS сочетают высокую мощность, стабильность и скорость резки с низкими эксплуатационными расходами. В конструкции используется усиленная цельносварная станина повышенной грузоподъёмности.
Оборудование широко применяется для резки углеродистой и нержавеющей стали, алюминия, меди, латуни, титана и других металлических материалов.
Особенности
- Сменный стол и защитная кабина.
- Цифровая система управления на базе ЧПУ BOCHU автоматизирует производственный процесс и снижает трудозатраты.
- Система секционной вытяжки эффективно удаляет дым и защищает зону обработки и оборудование от загрязнений.
- Интеллектуальное предотвращение столкновений в процессе резки.
- Поиск кромки по трём точкам: система автоматически определяет угол отклонения и начальную точку листового металла.
- Используются комплектующие ведущих производителей лазерного оборудования: лазерный источник Raycus, режущая головка Raytools, электронные и пневматические компоненты.
Лазерная режущая головка с автофокусом
Программное обеспечение самостоятельно настраивает положение фокусирующего объектива для автоматизированной перфорации и резки листов различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.
Портал из литого алюминия
Цельнолитой алюминиевый портал сочетает небольшой вес, высокую прочность и устойчивость к деформации. Облегчённая конструкция, изготовленная методом литья под давлением, обеспечивает высокую скорость перемещения, повышая эффективность и качество обработки.
Сварная станина станка лазерной резки
Высокопрочная станина проходит отжиг для снятия внутренних напряжений при температуре 600 °C. Такая обработка обеспечивает высокую жёсткость конструкции, низкий уровень вибрации, минимальную деформацию и стабильную точность обработки.
Технические характеристики
| Модель | GF3015PLUS / GF4020PLUS / GF6020PLUS |
|---|---|
| Зона обработки (Д×Ш) | 3000×1500 / 4000×2000 / 6000×2000 мм |
| Максимальная скорость перемещения | 140 м/мин |
| Максимальное ускорение | 1,5g |
| Точность позиционирования по осям X/Y | ±0,05 мм/м |
| Точность повторного позиционирования по осям X/Y | ±0,03 мм/м |
| Мощность лазера | до 12 кВт |
| Требования к источнику питания | 380 В, 50/60 Гц |
| Источник лазерного излучения | HGTECH-RAYCUS/IPG |
| Система ЧПУ | BOCHU |
| Серводвигатель | YASKAWA / Panasonic |
| Лазерная режущая головка | Raytools / Precitec |
| Дисплей | 19-дюймовый промышленный LCD-дисплей |
Режущая способность
Образцы резки
