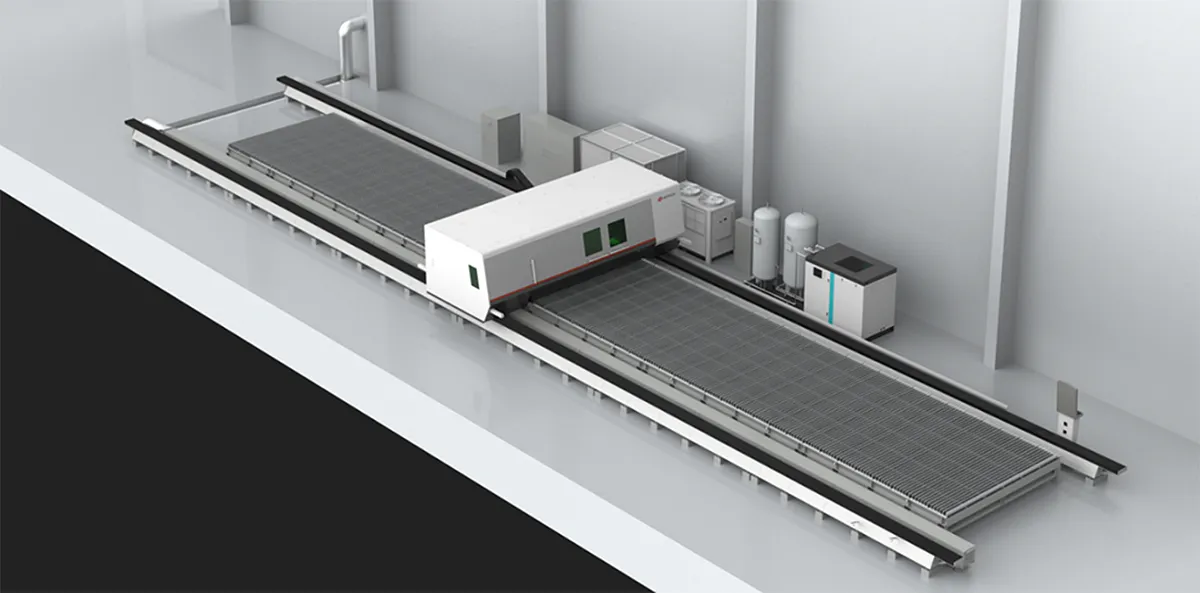

Широкоформатный лазерный станок HGTECH серии Smart LR для резки металла

HGTECH Smart LR — серия широкоформатных волоконных лазерных комплексов для резки крупногабаритного листового металла, тяжелых заготовок и деталей большой длины.

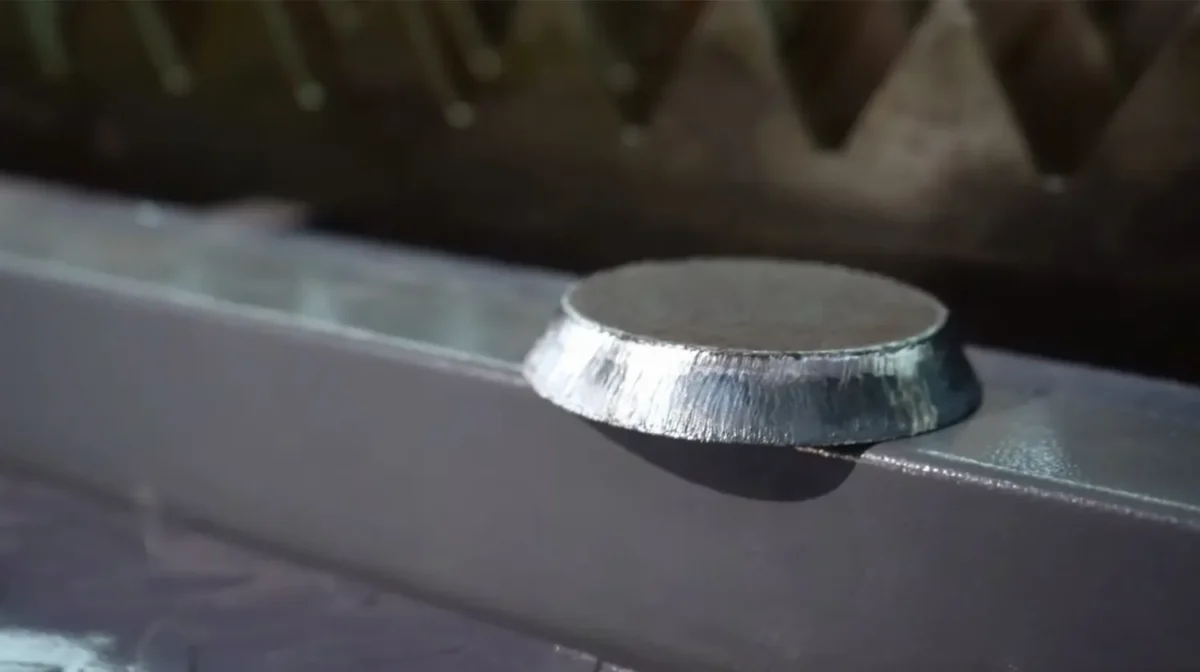

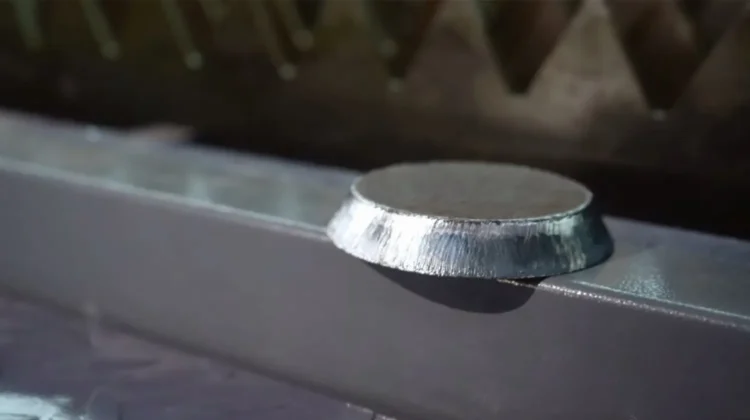

Главный производственный акцент серии — длинномерная резка и фаска под сварку в одном технологическом цикле. Поворотная голова с углом наклона до ±45° позволяет выполнять V-, X-, Y- и K-образные фаски непосредственно во время раскроя. Это снижает объем последующей механической обработки и ускоряет передачу деталей на сварочный участок.

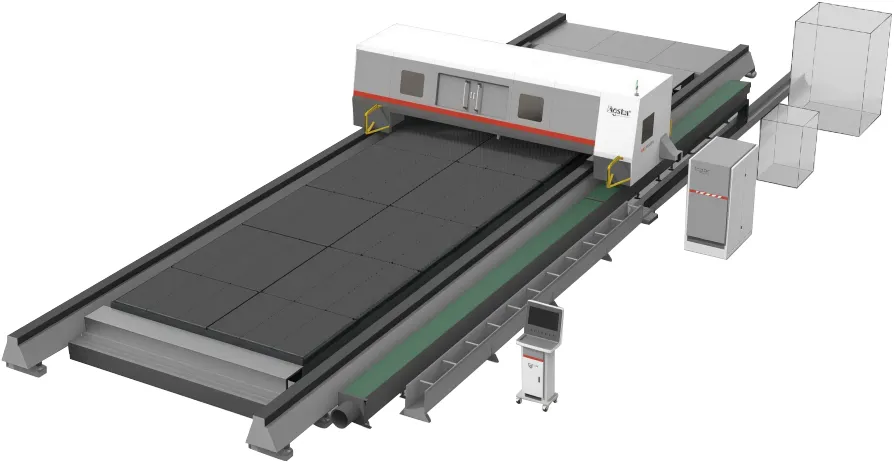

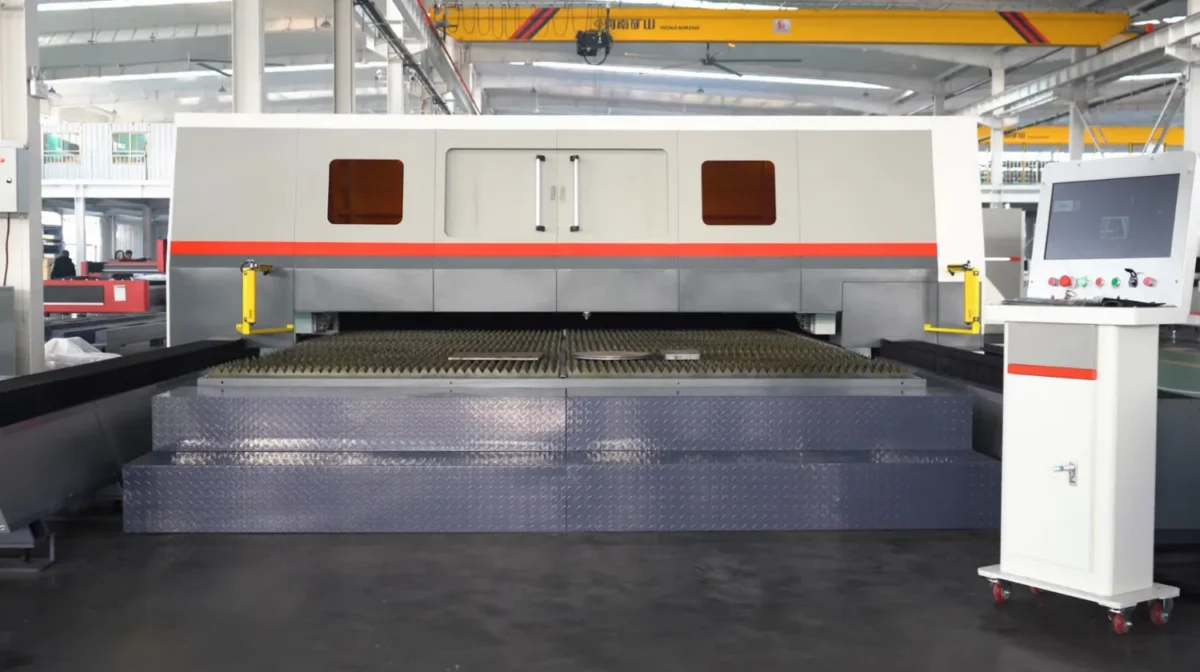

Smart LR оснащается портальной защитной кабиной, которая перемещается вместе с зоной резки. Такая компоновка удобна для длинного рабочего поля: активная зона лазерной обработки закрыта, а оператор может работать с материалом перед порталом или с готовыми деталями за ним.

Станина Smart LR собирается из усиленных сегментов и может проектироваться под задачи заказчика. Конструкция позволяет создавать длинные рабочие зоны, использовать крупноформатные листы и при необходимости устанавливать дополнительные независимые порталы.

Серия может оснащаться поворотной головой для резки фасок до ±45°. Это позволяет выполнять подготовку кромок под сварку непосредственно во время раскроя, сокращая количество последующих операций и ускоряя выпуск готовых деталей.

Станки комплектуются промышленными компонентами ведущих производителей: лазерными источниками Raycus, системой управления и режущими головками BOCHU, сервоприводами Yaskawa, направляющими HIWIN, пневматикой SMC, электрокомпонентами Schneider Electric и чиллерами Hanli.

Особенности HGTECH Smart LR

• Оптимизация под длинные производственные циклы: станок удобен для поточной работы с крупными деталями: пока активная зона резки закрыта портальной кабиной, оператор может работать с материалом перед порталом или с готовыми деталями за ним.
• Вытянутое рабочее поле для длинномерных деталей: Smart LR рассчитан на обработку длинных листов, полос, панелей, балок, рамных элементов и деталей крупногабаритных сварных конструкций.
• Загрузка тяжелых заготовок до 15 тонн: рабочий стол рассчитан на крупный и тяжелый листовой металл, что делает серию актуальной для мостостроения, судостроения, тяжелого машиностроения и производства металлоконструкций.

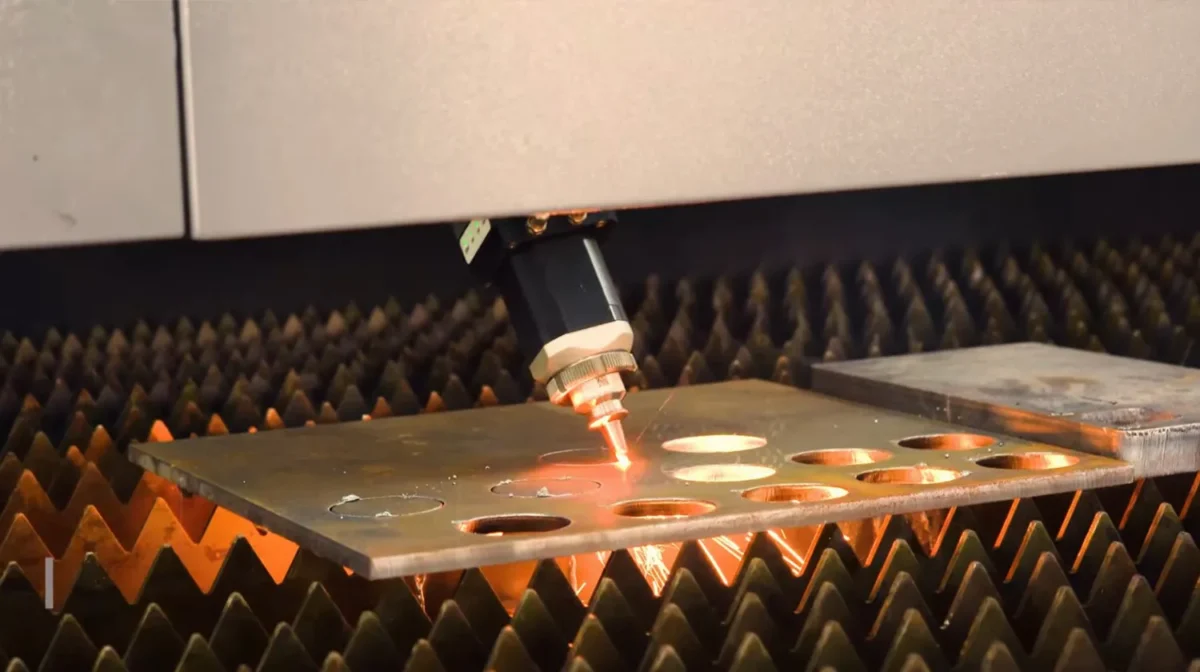

• Пробивная мощь до 200 мм: уверенный высокоскоростной раскрой толстолистовой стали и алюминия.
• Пятиосевая резка фасок ±45°: опциональная поворотная голова готовит сложные типы разделки кромок под сварку (V, X, Y, K) напрямую во время раскроя листа.
• Мобильная безопасность кабины: защитный кожух перемещается вместе с порталом, а встроенные световые барьеры мгновенно останавливают систему при обнаружении препятствий.
• Индустриальные компоненты: ставка сделана на флагманские бренды (Raycus, BOCHU, Yaskawa, HIWIN, SMC, Schneider Electric), готовые к круглосуточной работе 24/7.

Ключевые компоненты оборудования

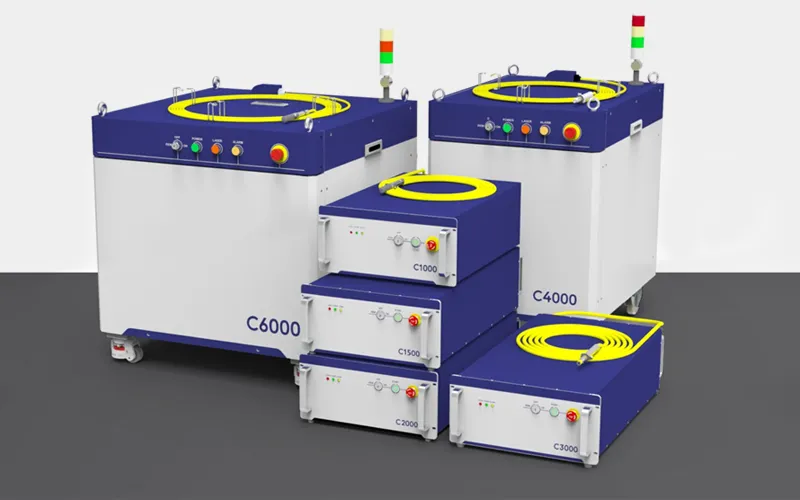

Лазерный источник Raycus

Промышленный волоконный лазерный источник для интенсивной резки листового металла. Обеспечивает стабильное качество луча, высокий ресурс и эффективную работу при обработке больших толщин. В серии Smart LR используются источники высокой мощности, включая конфигурации 30 кВт и выше.

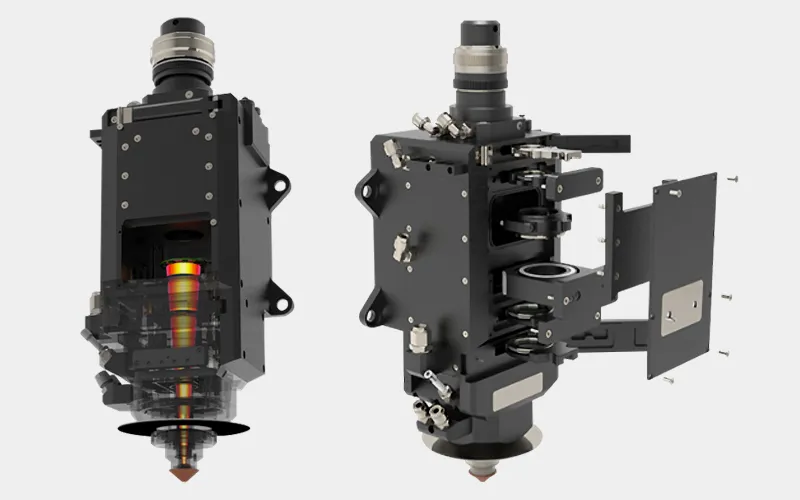

Режущая головка BOCHU

Интеллектуальная лазерная головка с автоматической фокусировкой, контролем состояния оптики и защитой от столкновений. Поддерживает функции Smart Piercing и Auto Recut для повышения качества резки.

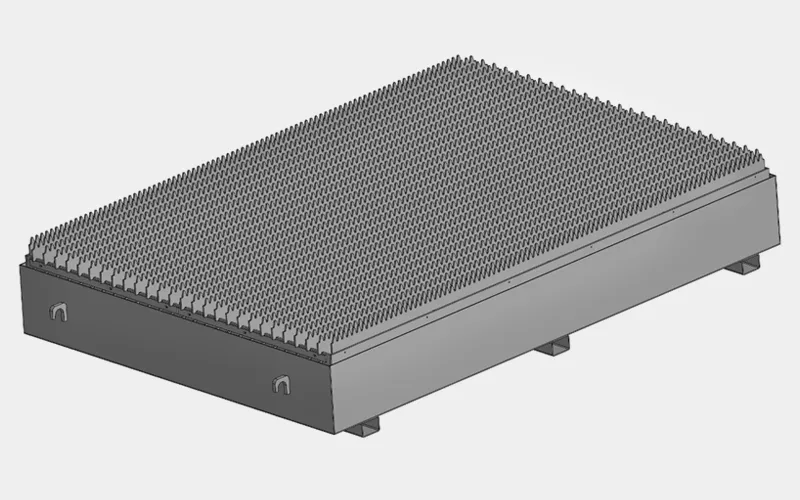

Раздельный рабочий стол

Рабочий стол Smart LR физически отделен от станины и направляющих портала. На него приходится вес листа, тепловое расширение и основное воздействие зоны реза. Благодаря этому направляющие и механика портала не получают лишних нагрузок от тяжелой заготовки.

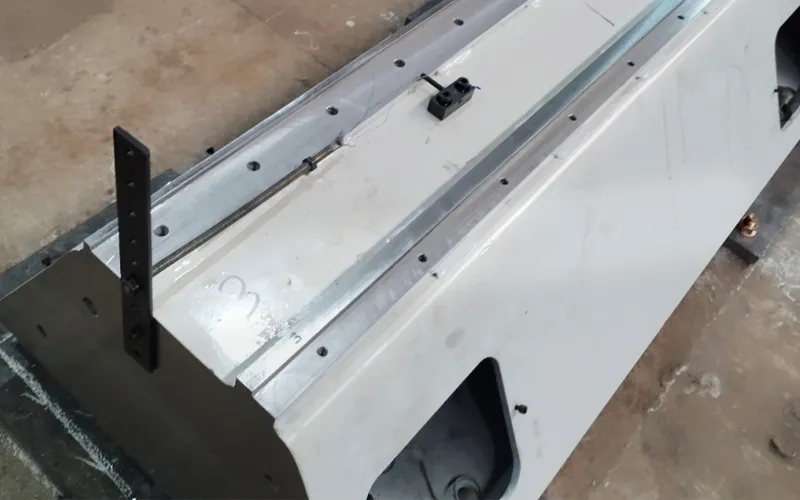

Усиленная модульная станина

Трапециевидная жесткая конструкция, полностью изолированная от рабочего стола. Модульная архитектура позволяет сохранять эталонную точность на сверхдлинных рабочих полях (до 13 метров и более).

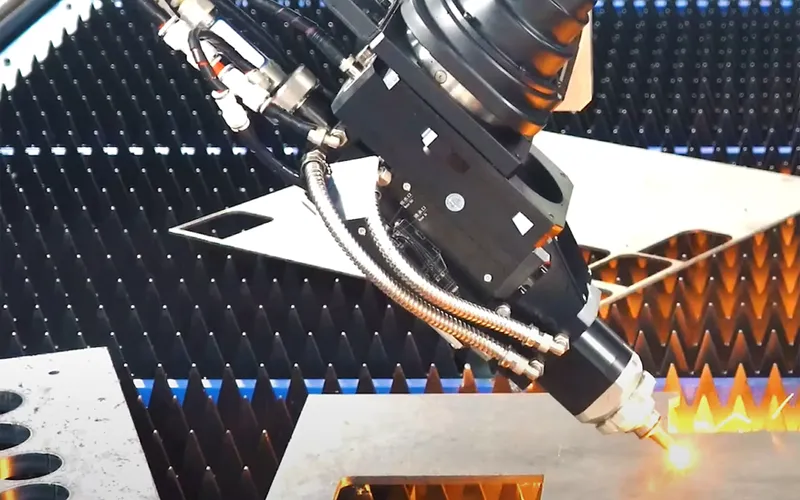

Механика для резки фасок

Специализированная поворотная ось, разработанная HGTECH, позволяет наклонять режущую голову в диапазоне до ±45°. Это дает возможность выполнять фаски под сварку сразу при раскрое, без отдельной механической обработки кромки.

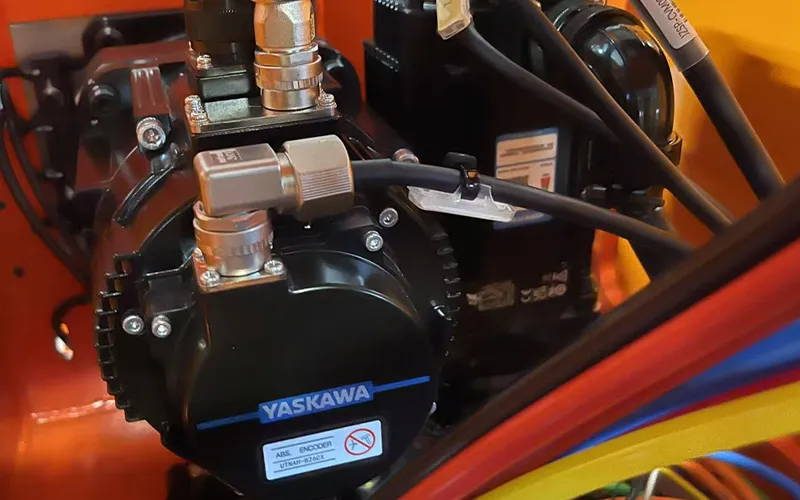

Сервоприводы Yaskawa

Японские сервоприводы обеспечивают плавное и стабильное перемещение портала и режущей головы. Компоненты рассчитаны на промышленную эксплуатацию и работу с крупноформатными станками.

Система управления BOCHU9100 (EtherCAT) с поддержкой резки фасок

Современная система ЧПУ на базе EtherCAT для волоконных лазерных станков высокой мощности. Поддерживает резку фасок, автоматическую дорезку, интеллектуальную пробивку отверстий, контроль процесса реза и настройку технологических параметров в реальном времени.

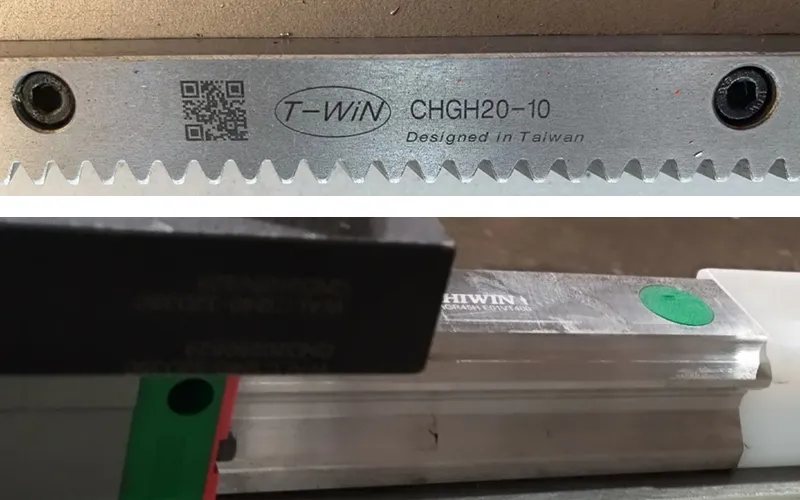

Высокоточная механика PEK и T-WIN

В конструкции применяются линейные направляющие и рейки-шестерни промышленного класса. Механика рассчитана на стабильную работу на длинном рабочем поле, защищена от загрязнений и оснащается автоматической системой смазки.

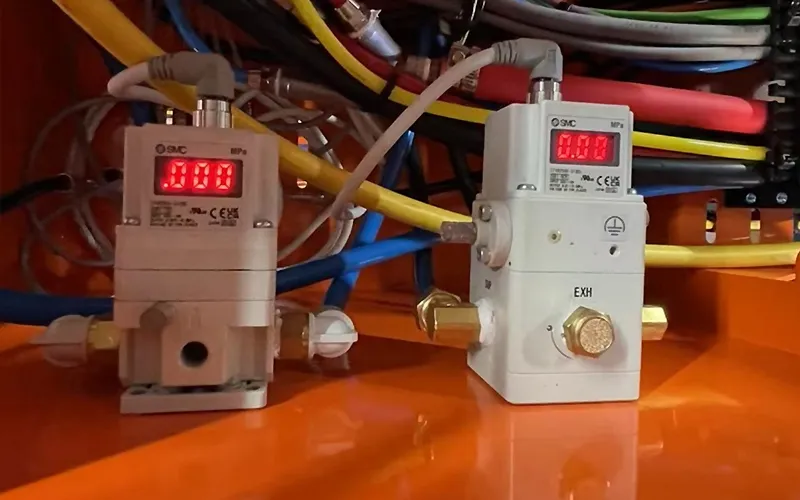

Пневматика SMC

Японские пропорциональные клапаны на линию низкого давления (кислород) и на линию высокого давления (азот/воздух). Точно дозируют подачу кислорода, азота или сжатого воздуха, существенно снижая общий расход технологических газов.

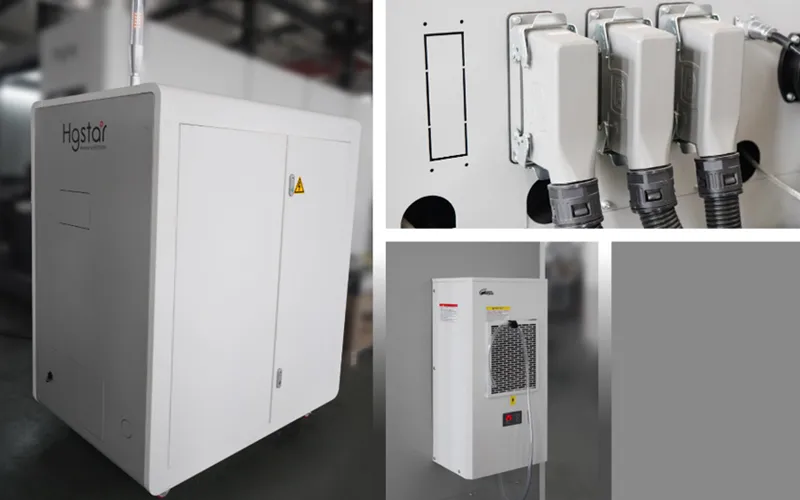

Электрошкаф Schneider Electric

Электрошкаф с компонентами Schneider Electric выполнен с разделением силовых и сигнальных линий, маркировкой кабелей и системой кондиционирования. Такое исполнение упрощает обслуживание и защищает электронику от перегрева.

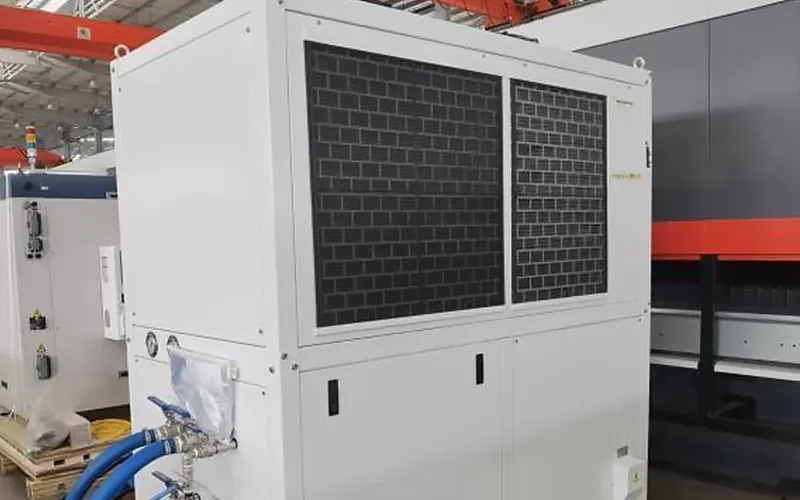

Чиллер Hanli

Промышленный чиллер обеспечивает охлаждение лазерного источника и режущей головы, поддерживая стабильные температурные условия при длительной работе оборудования.

Технические характеристики

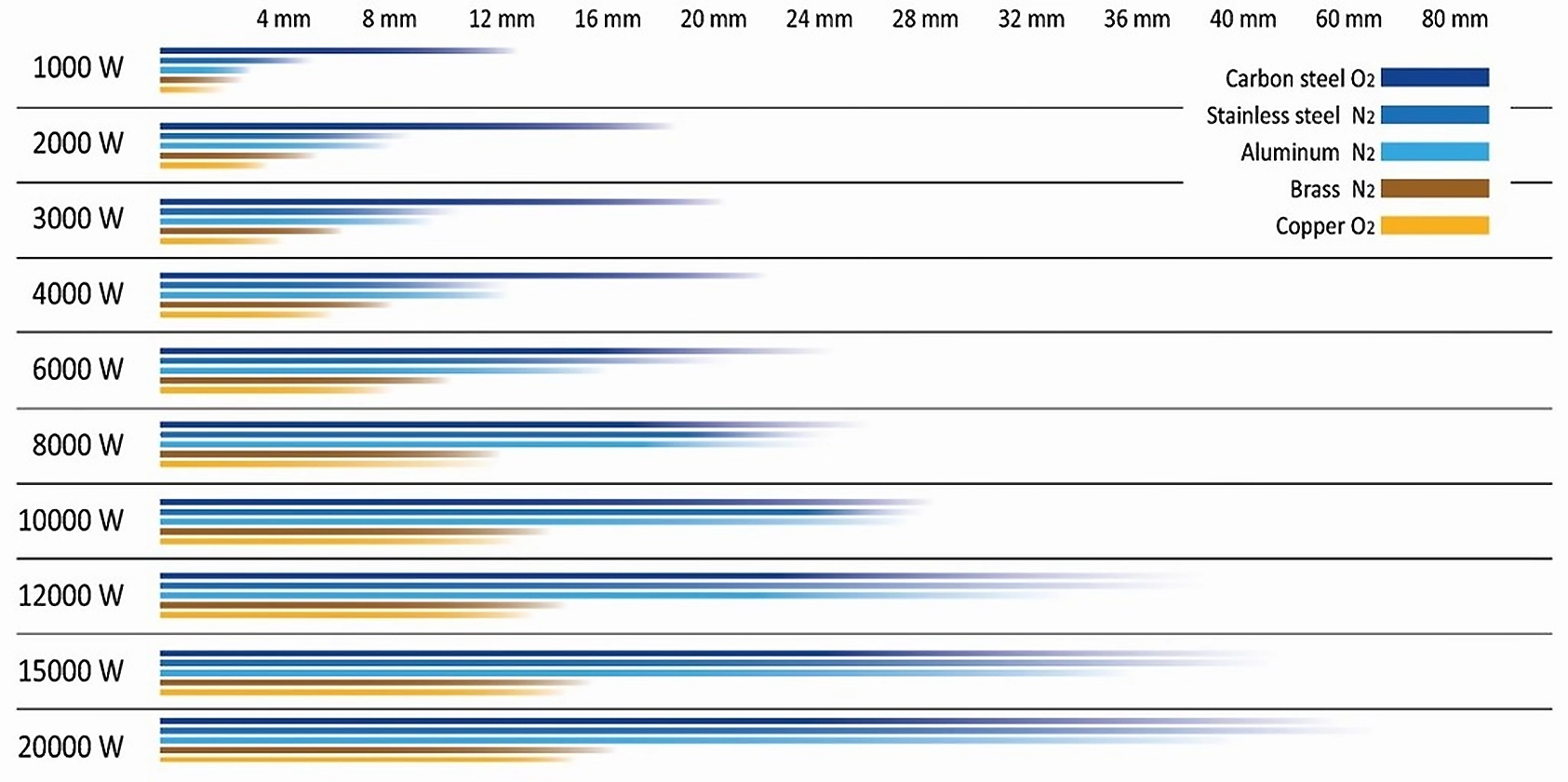

Таблица режимов резки

Преимущества для производства

• Обработка деталей, которые не помещаются на стандартные станки: Smart LR позволяет резать длинномерные и крупногабаритные заготовки без разделения на несколько частей. Это снижает количество стыков, упрощает сборку и расширяет технологические возможности предприятия.
• Сокращение последующей обработки: при использовании поворотной головы фаска формируется сразу на этапе резки. Детали быстрее переходят на сварку или сборку, а объем ручной зачистки и механической подготовки кромки уменьшается.
• Гибкая конфигурация под производство: станок проектируется под нужный формат листа, длину рабочего поля, мощность лазера, наличие фаски, количество порталов и требования к автоматизации.
• Эффективная работа с толстым металлом: Smart LR закрывает задачи тяжелой промышленной резки, где важны большой формат, мощность источника и стабильная работа с толстолистовыми материалами.
• Возможность масштабирования участка: серия поддерживает установку нескольких порталов и интеграцию с дополнительными системами загрузки, выгрузки, сортировки и аспирации. Это позволяет строить не просто отдельный станок, а полноценный производственный комплекс.
• Современная альтернатива плазменной резке: лазерная технология позволяет получать более чистую кромку, выполнять сложные контуры и фаски, снижать объем ручной доработки и повышать технологичность производства.
