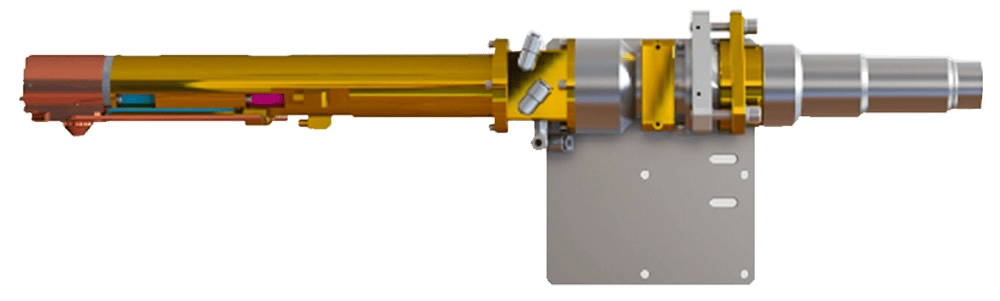

Головка для лазерной наплавки внутренних отверстий OpticMeta Inner Hole
- Мощность: до 4 кВт.
- Минимальный внутренний диаметр: от 40 мм.
- Максимальная доступная глубина: до 300 мм.
- Размер пятна: 0,5–2 мм.
Описание
Серия головок для лазерной наплавки внутренних отверстий OpticMeta Inner Hole предназначена для восстановления и нанесения покрытий на внутренние стенки труб, цилиндрических полостей и деталей с ограниченным доступом к зоне обработки.
В линейку входят исполнения для разных внутренних диаметров: от компактной версии для отверстий от 40 мм до модели для деталей с внутренним диаметром от 180 мм. Это позволяет подобрать головку под геометрию детали, требуемую мощность лазера и размер рабочей зоны.
Головки используют коаксиальное кольцевое сопло, которое направляет порошковый поток в область лазерного воздействия. Такая схема улучшает фокусировку порошка, повышает стабильность формирования слоя и снижает потери материала при обработке внутренних поверхностей.
Особенности
- Серия из 4 исполнений для внутренних отверстий от 40 до 180 мм.
- Максимальная мощность в линейке — до 4 кВт.
- Доступная глубина обработки — до 300 мм.
- Коаксиальное кольцевое сопло для равномерной подачи порошка.
- Волоконный интерфейс QBH во всех исполнениях.
- Потери мощности — не более 5%.
- Рабочее расстояние от 5 до 10 мм в зависимости от модели.
- Размер пятна от 0,5 до 2 мм.
- Подходит для восстановления размеров, упрочнения и нанесения защитных покрытий внутри отверстий.
- Возможна индивидуальная версия с глубиной наплавки до 2 м.
Технические характеристики
| Параметр | MN-R0403-0802-01 | MN-R0803-0810-01 | MN-R1203-0812-01 | MN-R1803-0812-01 |
|---|---|---|---|---|
| Минимальный внутренний диаметр обрабатываемой детали | 40 мм | 80 мм | 120 мм | 180 мм |
| Максимальная доступная глубина | 300 мм | 300 мм | 300 мм | 300 мм |
| Рабочее расстояние | 5 мм | 7 мм | 6–10 мм | 6–10 мм |
| Размер пятна | 0,5–1,5 мм | 0,5–1,5 мм | 0,5–1,5 мм | 0,5–2 мм |
| Волоконный интерфейс | QBH | QBH | QBH | QBH |
| Максимальная мощность | 1,5 кВт | 2 кВт | 2 кВт | 4 кВт |
| Потери мощности | ≤5% | ≤5% | ≤5% | ≤5% |
| Габаритные размеры, Д×Ш×В | 700×126×223 мм | 730×182×122 мм | 623×75×108 мм | 537×95×151 мм |
Дополнительные параметры серии
| Параметр | Значение |
|---|---|
| Стандартная длина обрабатываемой детали | до 300 мм |
| Максимальная глубина наплавки в индивидуальном исполнении | до 2000 мм |
| Общая длина трубной секции | 358 мм |
| Расстояние от центра совмещения света и порошка до позиционирующего торца | 321 мм |
| Регулировка фокусной линзы | 0–6 мм |
| Тип сопла | Коаксиальное кольцевое |
| Подача порошка | Коаксиальная |
