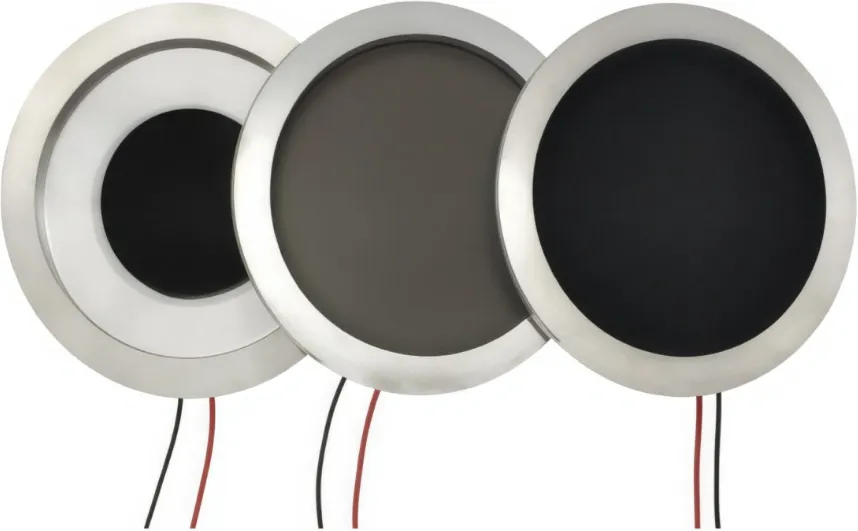

Чувствительные элементы датчика мощности Opticmeta
- Мощность: 10 мВт — 350 Вт.
- Охлаждение: воздушное.
- Апертура: 10/19/40 мм.
- Спектральный диапазон: 0,19–25 мкм.
Описание
Чувствительные элементы датчиков для измерения мощности непрерывных и импульсных лазеров мощностью от 10 мВт до 350 Вт.
Особенности
- Большой выбор размеров сенсора и диапазонов измерения мощности.
- Быстрое время откликаю
- Интерфейс USB.
Технические характеристики
| Спектральный диапазон | 0,19–25 мкм | |||
| Диапазон мощности | 10 мВт—350 Вт | |||
| Апертура | 10/19/40 мм | |||
| Неопределенность измерения | <1 % | |||
| Нелинейность мощности | <1 % | |||
| Точность мощности | <3 % | |||
| Тип детектора | MA | CB | HQ | VG |
| Максимальная средняя плотность мощности | 20 кВт/см², 10 Вт, CW | |||
| Максимальная плотность энергии | 0,15 Дж/см², 1064 нм, 1 нс | 0,3 Дж/см², 1064 нм, 1 нс | 0,25 Дж/см², 1064 нм, 1 нс | 1,6 Дж/см², 1064 нм, 1 нс |
Максимальная мощность и апертура детектора определяют размеры датчика и радиатора следующим образом:
| Размеры и типы датчиков | Максимальная мощность устройства | Размеры радиатора | Время отклика | Максимальная апертура детектора | Диапазон мощности |
|---|---|---|---|---|---|
| Ø32 × 3 сенсор o | 1,4 Вт | 38×38×29 мм | <1 сек. | 10 мм | 10 мВт — 10 Вт |
| Ø44 × 3 сенсор a | 2,3 Вт | 57×57×44 мм 65×65×50 мм | <1 сек. | 19 мм | 10 мВт — 20 Вт 10 мВт — 40 Вт |
| Ø44 × 3 сенсор b | 2,3 Вт | 65×6×95 мм | <1 сек. | 19 мм | 50 мВт — 150 Вт |
| Ø72 × 3 сенсор c | 4,8 Вт | 100×100×80 мм | <2 сек. | 40 мм | 100 мВт — 100 Вт |
| Ø72 × 3 сенсор d | 5,5 Вт | 125×125×95 мм | <2,5 сек. | 40 мм | 100 мВт — 200 Вт |
| Ø72 × 4 сенсор e | 5,6 Вт | 100×100×109 мм | <2,5 сек. | 40 мм | 100 мВт — 250 Вт |
| Ø72 × 5 сенсор f | 5,8 Вт | 125×125×136 мм | <3,5 сек. | 40 мм | 300 мВт — 350 Вт |
