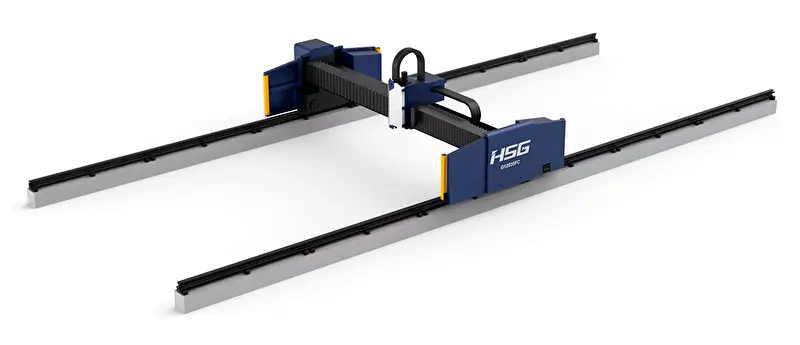

Базовый широкоформатный лазерный станок HSG Laser серии GFC для резки листового металла
- Мощность: до 30000 Вт.
- Макс. скорость перемещения: 30 м/мин.
- Система ЧПУ: ALPHA A.
Описание
Станок широкоформатной лазерной резки серии GFC — это профессиональное производственное оборудование компании HSG Laser, направленное на осуществление обработки листов металла. Конструкция оборудования рациональна и гарантирует успешный результат проделанной работы: высокопрочная модульная станина, сверхточные лазерные головки и цифровое управление.
Станок предназначен для работы с крупногабаритными листами и широко применяется в отраслях мостостроения, судостроения, строительства, вагоностроения и машиностроения. Возможно оснастить станок поворотной головкой для резки фаски.
Лазерные станки HSG-GFC применяются для обработки листов из углеродистой и нержавеющей стали, меди, цветных металлов и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Инновационная система вентиляции, расположенная по всему периметру станины, имеет специальную воздушную заслонку, которая открывается в зависимости от расположения режущей.
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Редуктора и рейки WITTENSTEIN ALPHA (Германия).
- Японский cерводвигатель Panasonic.
- Электрокомпоненты Schneider.

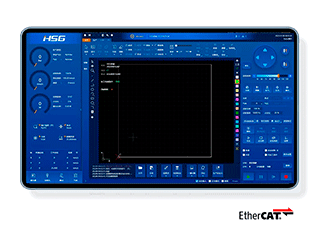

Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет вырезать высококачественные образцы.

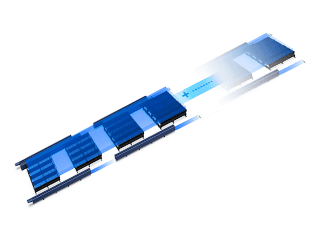

Сегментная модульная платформа станины
Модульная платформа, разработанная компанией HSG, легко разбирается и устанавливается без какого-либо влияния на производство. Станина станка состоит из нескольких секций и позволяет сращивать модули, изменяя размер рабочего стола по мере необходимости.

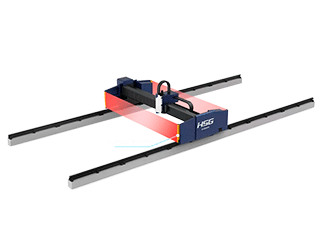

Защитный экран
На балке имеется 2 комплекта защитных экранов. Если люди ошибутся при подходе, машина подаст сигнал тревоги и немедленно прекратит работу.

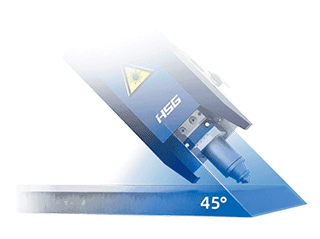

Обработка под различным углом наклона
Режущая головка серии P с системой ЧПУ HSG может выполнять резку под углом 0-45°, включая V-образные скосы, X-образные скосы, Y-образные скосы и т.д.

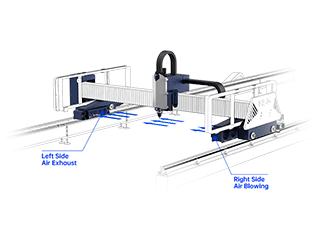

Перемещающаяся система вентиляции и удаления пыли
Конструкция системы удаления пыли реализована таким образом, что вентиляционные заслонки перемещаются вместе с порталом по направляющим и работают только в зоне резки. Система характеризуется небольшим объемом забираемого воздуха, низкими энергозатратами и эксплуатационными расходами. Подразумеваются режимы X-образного, V-образного обдува и другое.
Технические характеристики
| Модель | G12025FA |
|---|---|
| Лазерный источник | IPG/Raycus |
| Обрабатываемая площадь | 12500×3500 мм |
| Макс. несущая способность рабочего стола | 21060 кг |
| Мощность лазера | 12-30 кВт |
| Макс. ускорение | 0,5 g |
| Макс. скорость перемещения | 30 м/мин |
| Точность позиционирования по X/Y осям | ±0,1 мм/м |
| Точность повторного позиционирования по X/Y осям | ±0,05 мм/м |

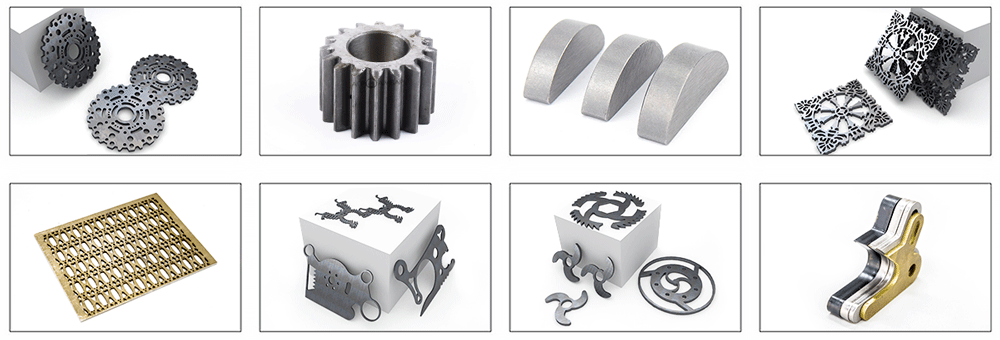

Образцы резки
