Автоматическая линия обработки листового металла HGTECH Smart-HCL
Резка, гибка, сварка, автопогрузка и хранение.
- Макс. размер листов: 3048×1524 мм.
- Макс. масса листа: 500 кг.
45 000 000 ₽
Описание
Линия обработки HGTECH Smart-HCL полностью автоматизирует производство изделий из листового металла. Система обеспечивает процессы лазерной резки, гибки, сварки, автопогрузки и хранения.

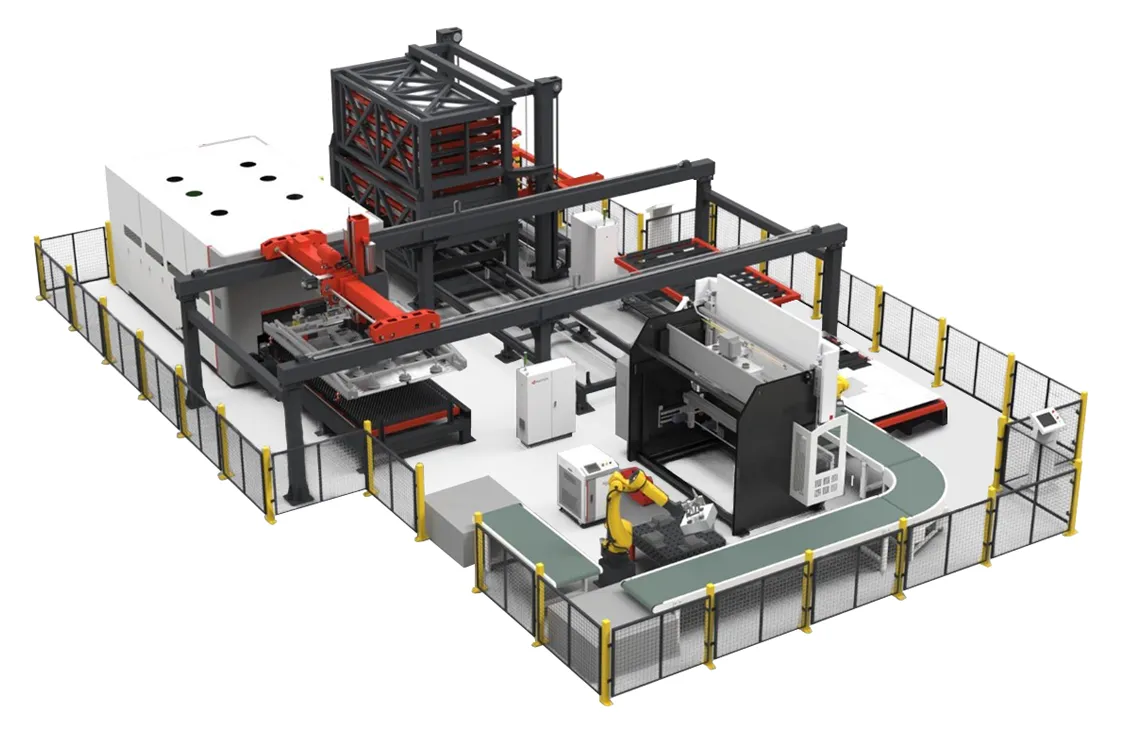

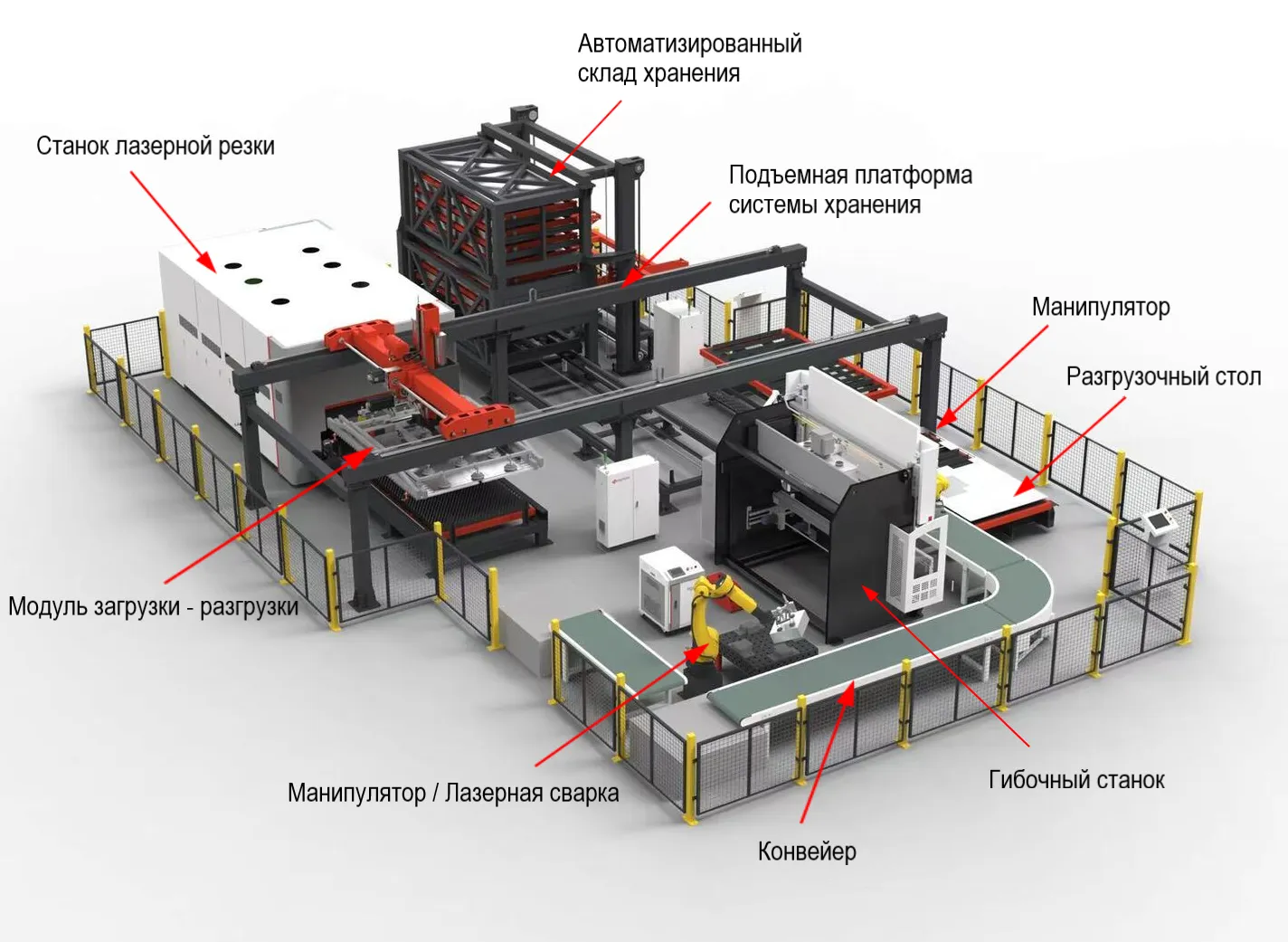

Элементы системы

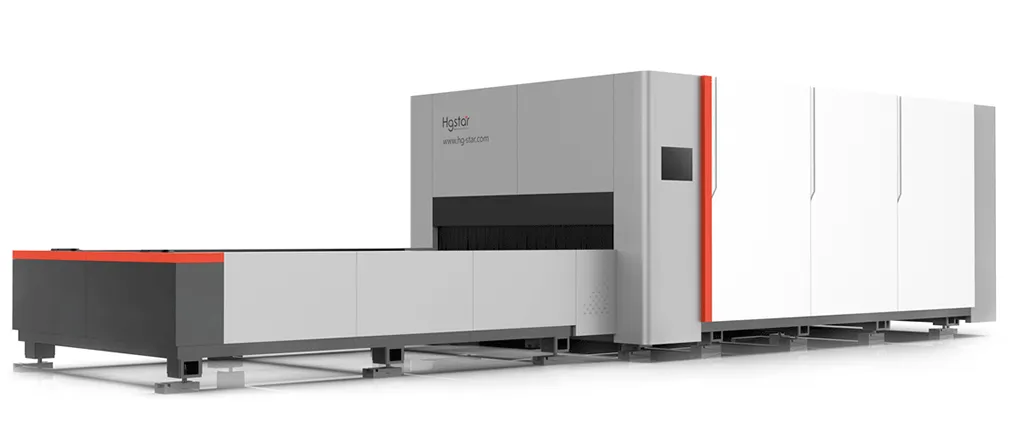

- Станок лазерной резки HGTECH SMART3015PRO 12 кВт.

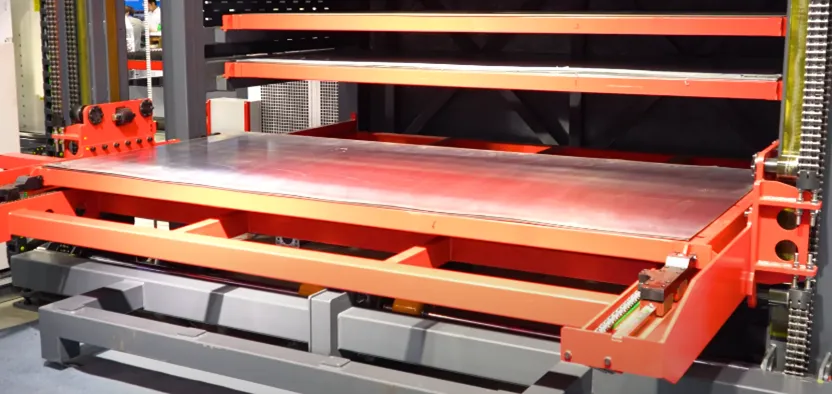

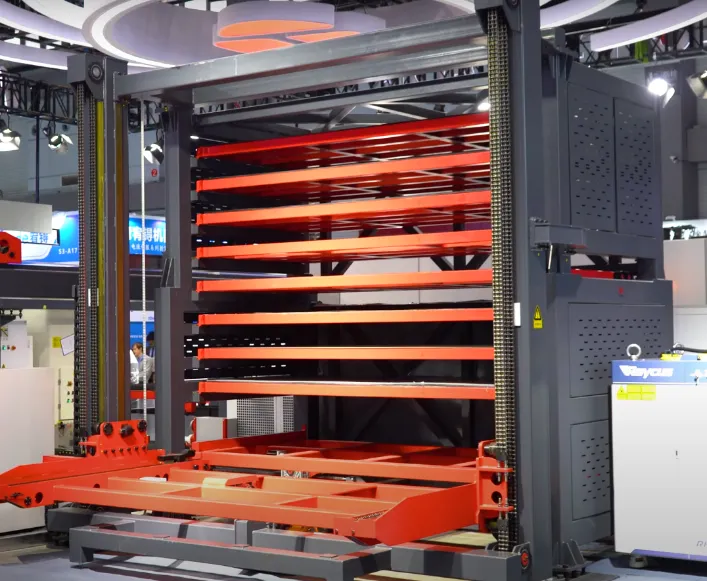

- Автоматизированный склад хранения листов HGTECH.
- Система загрузки-разгрузки HGTECH (манипулятор с вакуумными присосками и системой вилочных зубьев).
- Автоматизированный стол разгрузки.

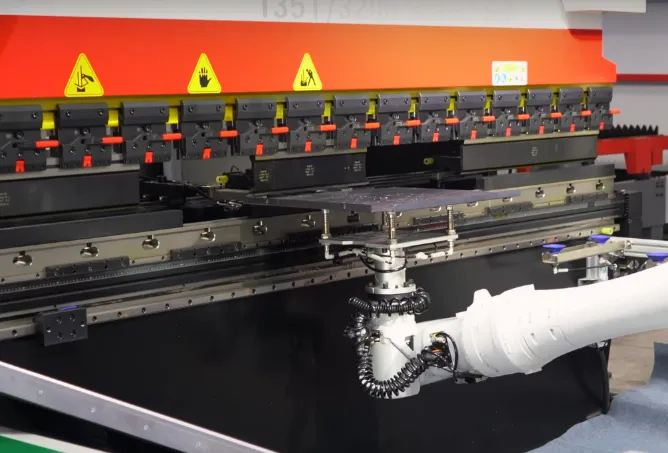

- Роботизированный манипулятор для гибочного станка.
- Гибочный станок HG-SSP-135/3200.

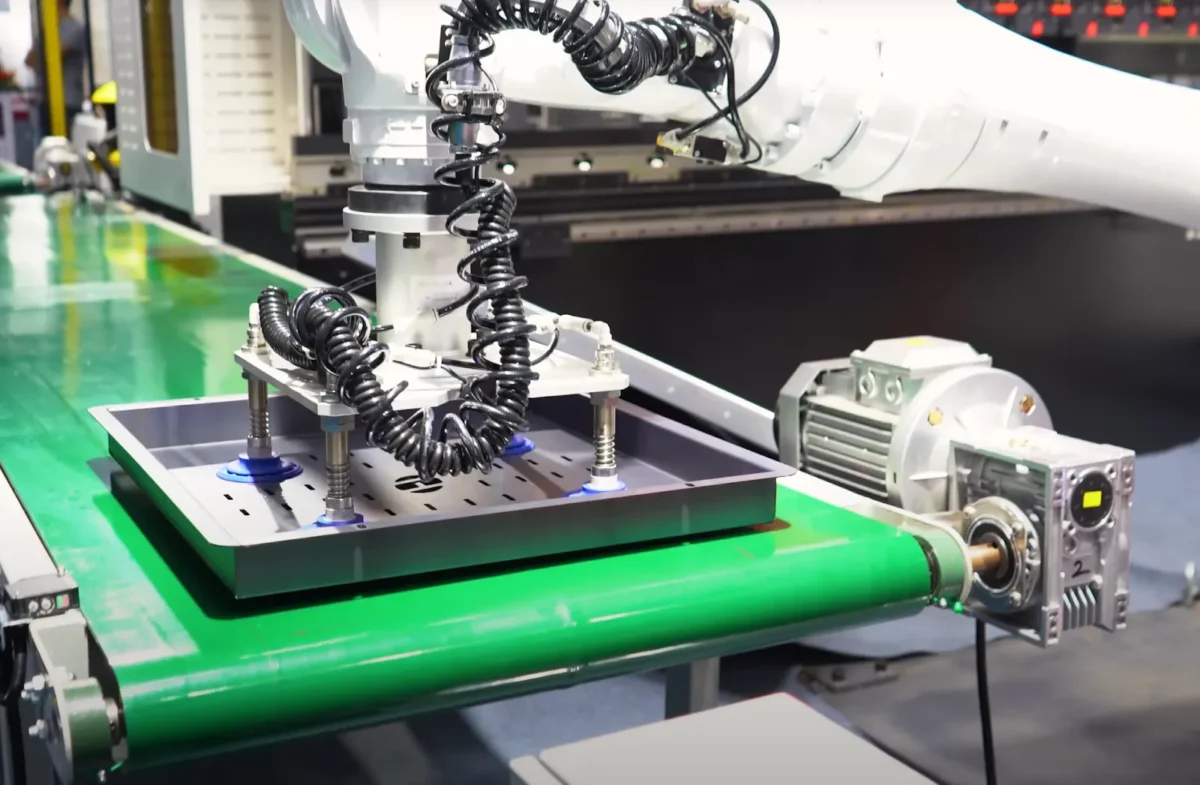

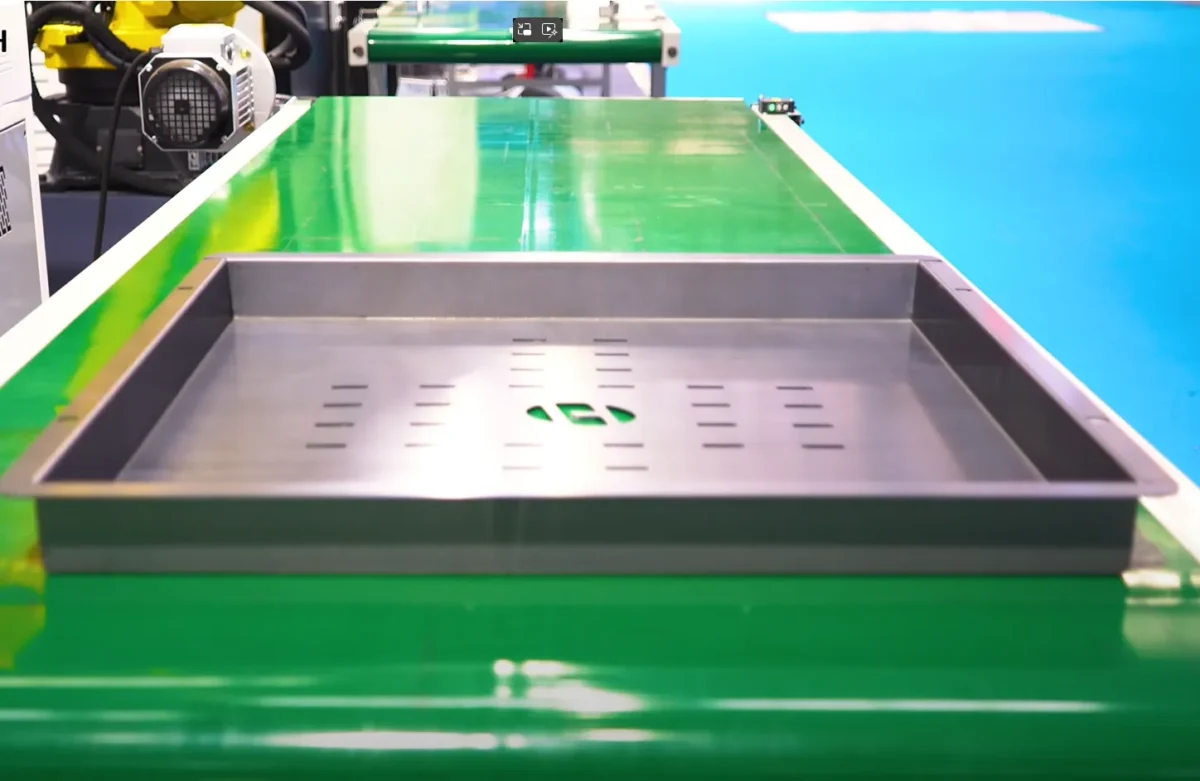

- Ленточный конвейер.
- Лазерная сварочная ячейка на основе робота Fanuc.

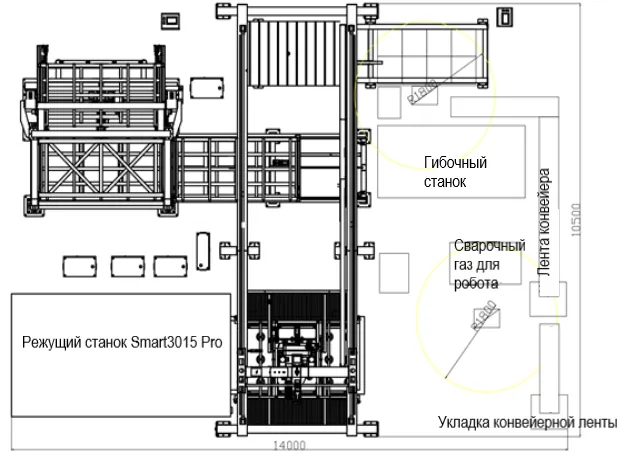

Процесс работы
Особенности

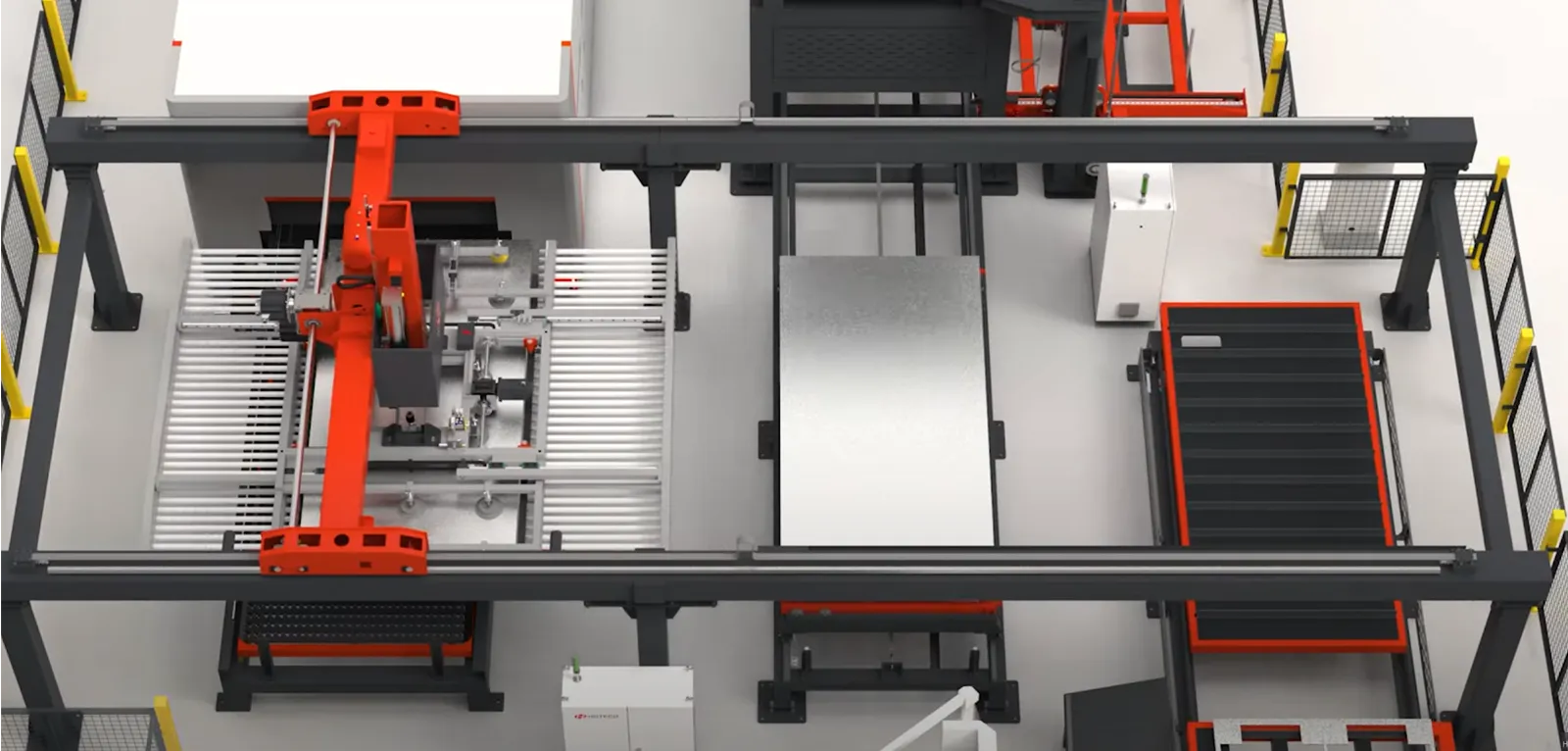

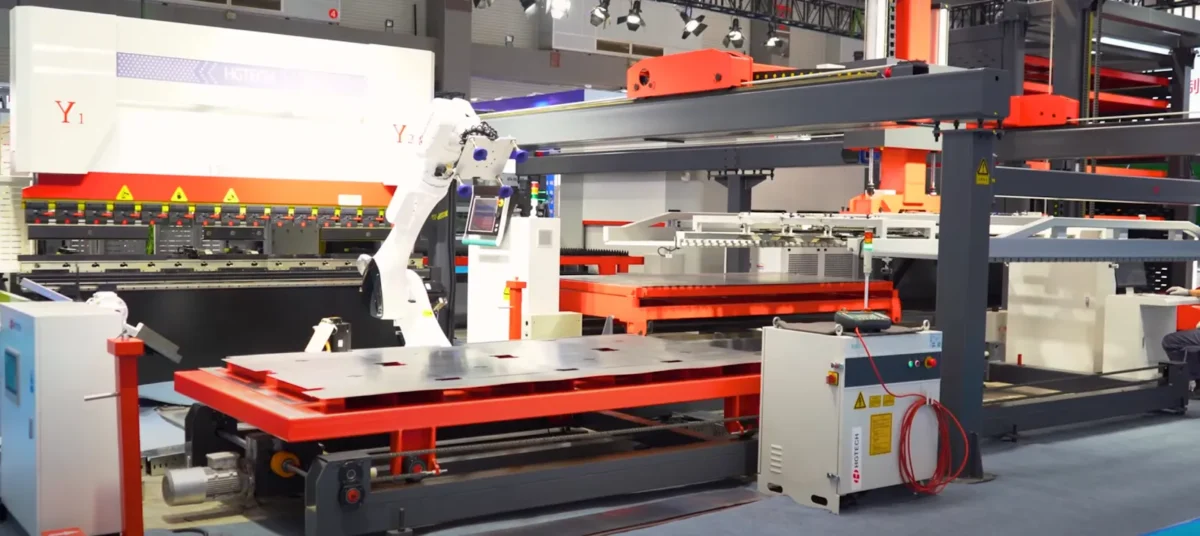

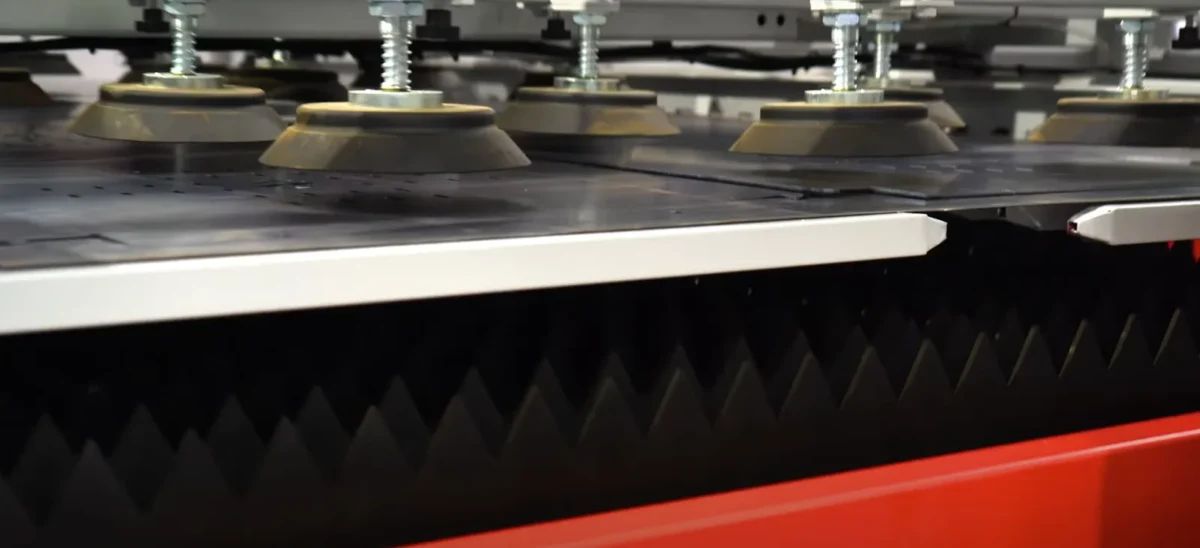

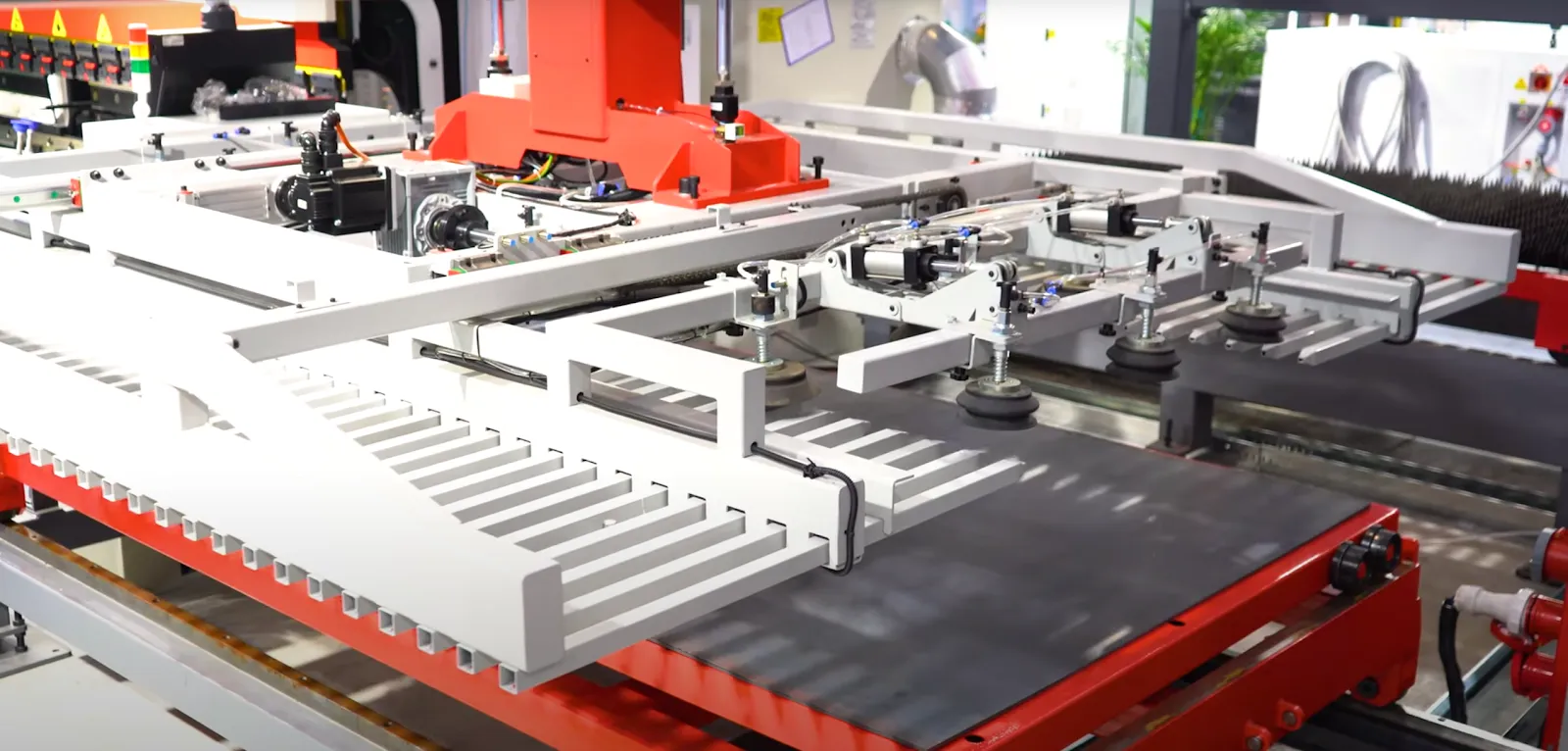

Система загрузки-разгрузки
- В момент обрыва цепь склада материалов механически блокируется.
- Предотвращение падения пластины при выходе из строя одной присоски или ее части. Присоски оснащены индивидуальными независимыми вакуумными трубками, которые обеспечивают сохранение мощности всасывания.
- В наборе присосок используется интеллектуальная перегородка, которая соответствует спецификациям формата основного листа, представленного на рынке, а диапазон перегородок можно регулировать на более позднем этапе.
- Механизм разделения листового материала оснащен механическим механизмом зачистки, который адаптируется к высоте укладки.
- Проверка на прочность методом конечных элементов лотка с целью определения пределов прочности, жесткости и усталости.
- Промышленная сеть Ethernet для информационного взаимодействия с центральной системой управления. Плавная стыковка расширения заводской информации на более позднем этапе.
- Станок для лазерной резки увеличивает высоту рабочего стола, чтобы облегчить ввод зубьев режущей вилки.

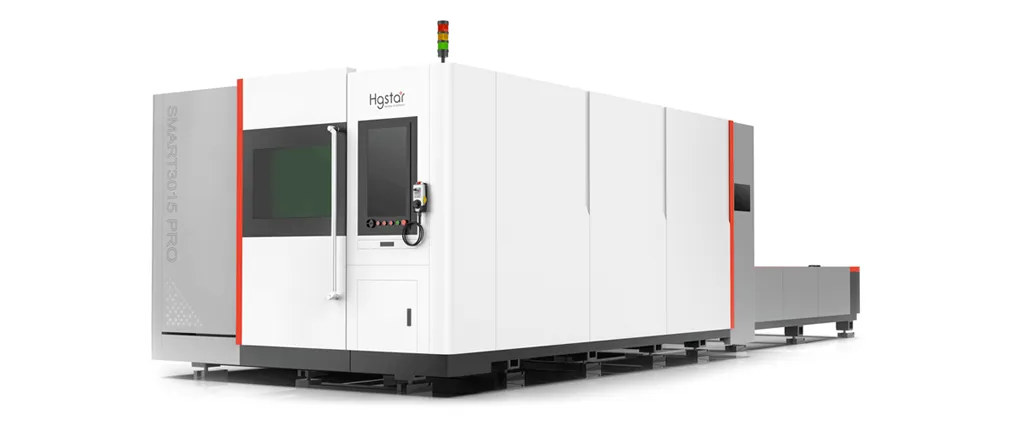

Станок лазерной резки HGTECH SMART3015PRO
- Цельносварная усиленная станина. Легкий портал из литого алюминия.
- Надежные комплектующие: лазерный источник Raycus, головка лазерной резки BOCHU, серводвигатель Yaskawa, и др.
- Полностью герметичная защитная кабина и высокоскоростной сменный стол.

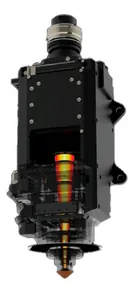

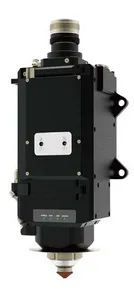

Лазерная головка BOCHU
- Автофокусировка с замкнутым контуром.
- Поддерживается резка без шлака, охлаждение сопла и датчик водяного охлаждения.
- Картриджная замена оптики.
- Увеличенный срок службы защитных линз благодаря контролю за температурой и герметизацией.
- Двойная защита от пыли.

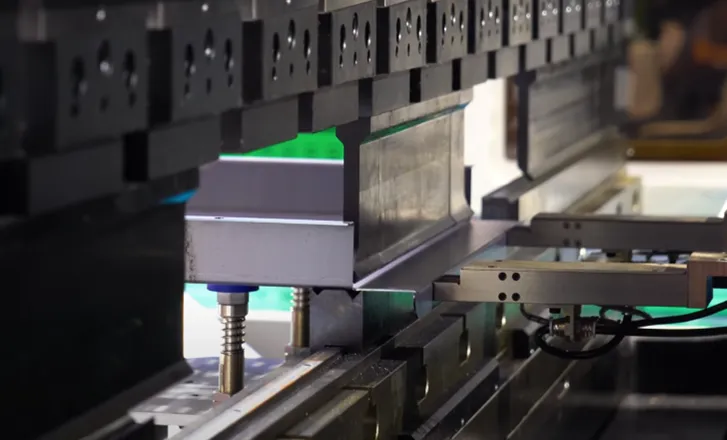

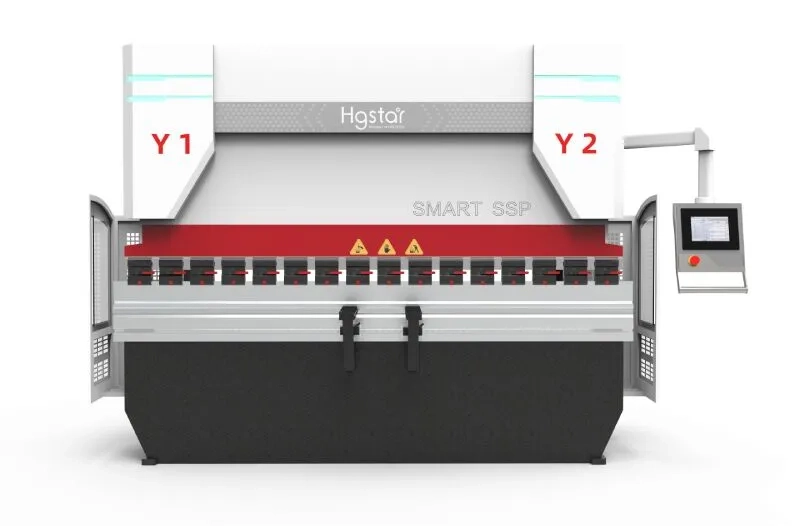

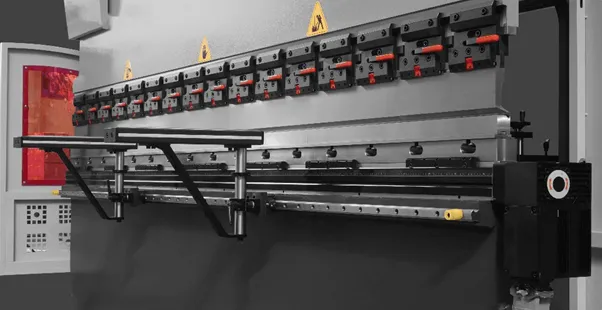

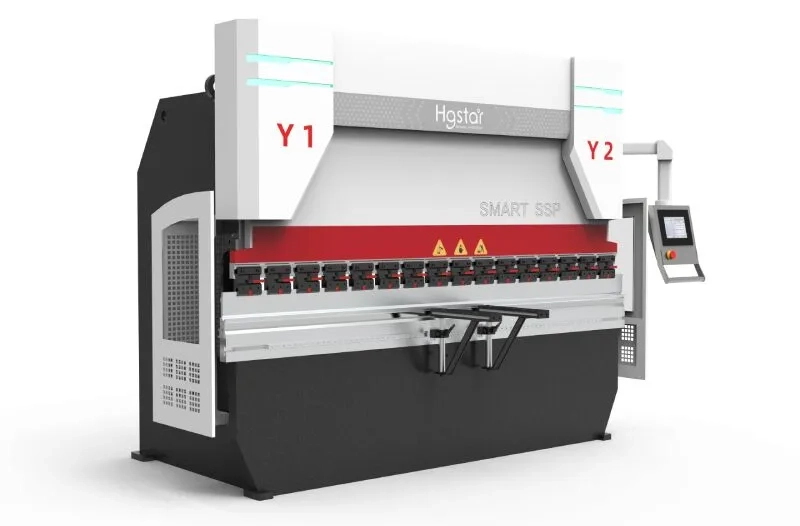

Гибочный станок HG-SSP 135/3200
- Пятиосевой ЧПУ Y1-Y2-X-R-V.
- Высокая точность обработки, повторяемость движений и синхронность гидроцилиндров.
- Устранение влияния деформации балки в процессе гибки на качество детали. Величина компенсации автоматически контролируется системой ЧПУ.

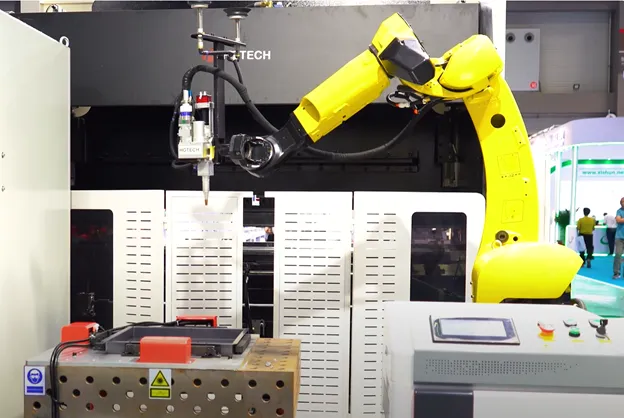

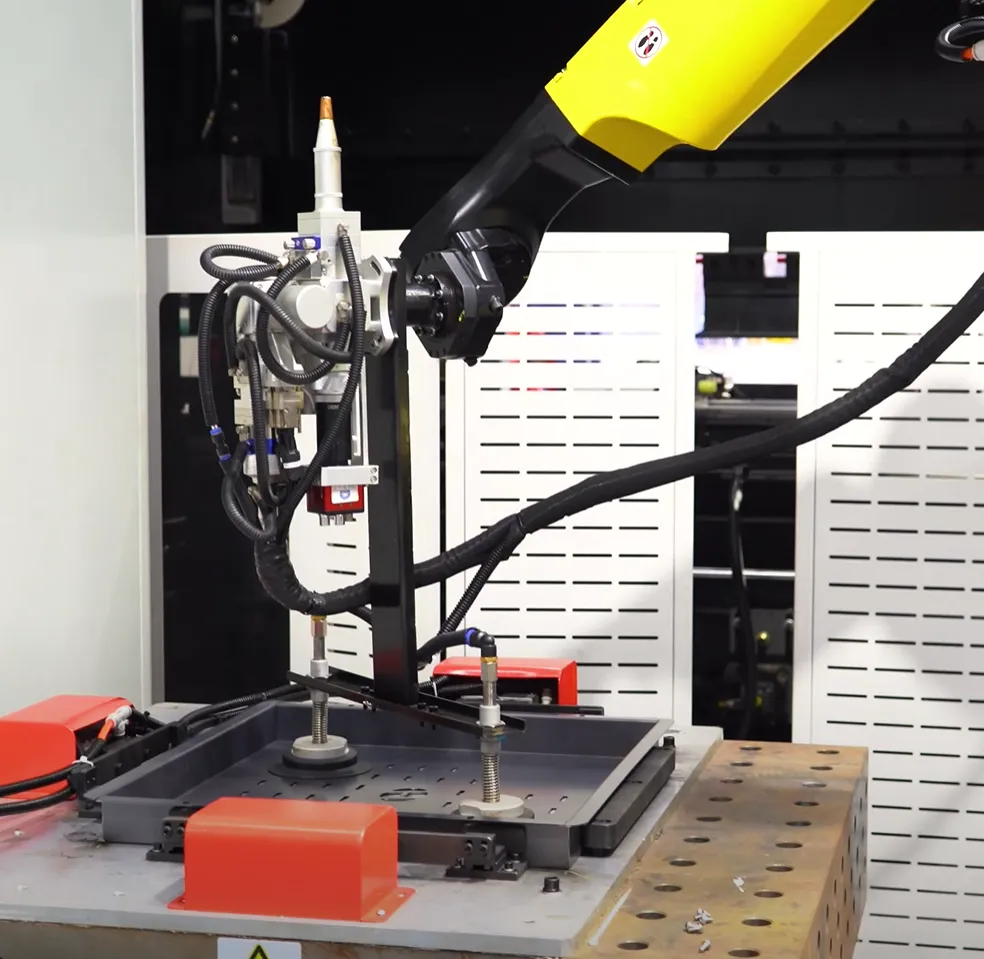

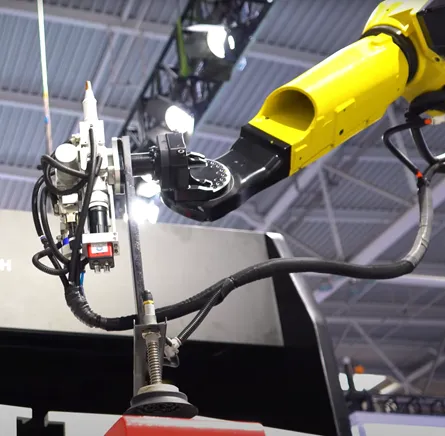

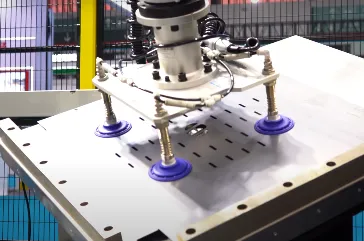

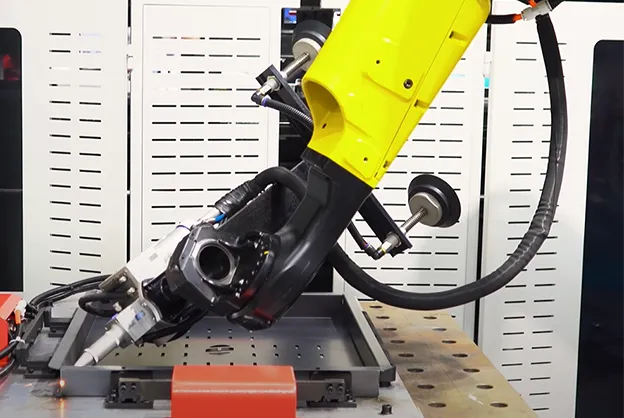

Роботизированная ячейка лазерной сварки
Состав ячейки
- Робот сварочный FANUC.
- Лазерный источник Raycus RFL-C3000-CE мощностью 3 кВт.
- Лазерная головка для сварки WSX.
- Система управления HGTECH.

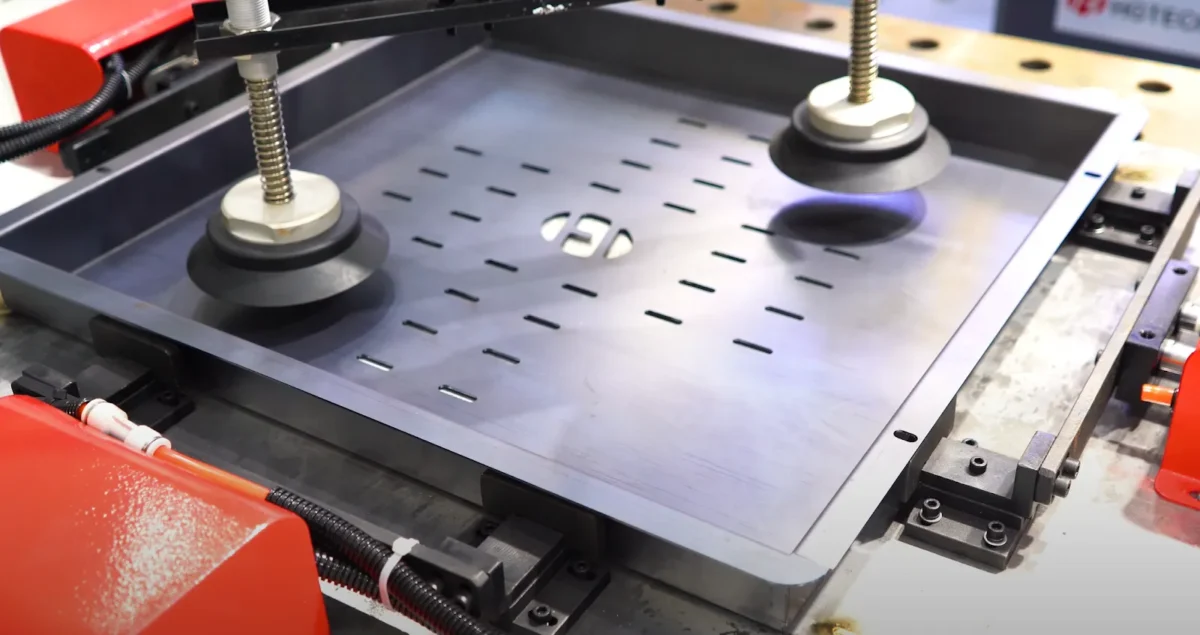

- Захват вакуумный.
- Стол сварочный.
- Оснастка с пневматическими режимами.
Технические характеристики
Станок лазерной резки HGTECH SMART3015PRO
| Источник лазерного излучения | |
|---|---|
| Производитель | Raycus |
| Тип (длина волны) | Иттербиевый волоконный лазер (λ = 1075 нм) |
| Мощность | 12 000 Вт |
| Габаритные размеры и электропитание | |
| Размеры | 9000×3000×2400 мм |
| Электропитание | 3 фазы, 380 В, 50/60 Гц |
| Рабочий диапазон | |
| Рабочее поле по оси X | 1524 мм |
| Рабочее поле по оси Y | 3048 мм |
| Параметры точности | |
| Точность / повторяемость позиционирования | ± 0,05 мм / ± 0,03 мм |
| Характеристики перемещений | |
| Максимальная связанная скорость перемещения / ускорение | 120 м/мин / 1,2G |
| Диапазон резки листового металла | |
| Углеродистая сталь | До 40 мм |
| Нержавеющая сталь | До 40 мм |
| Алюминий | До 40 мм |
| Латунь | До 16 мм |

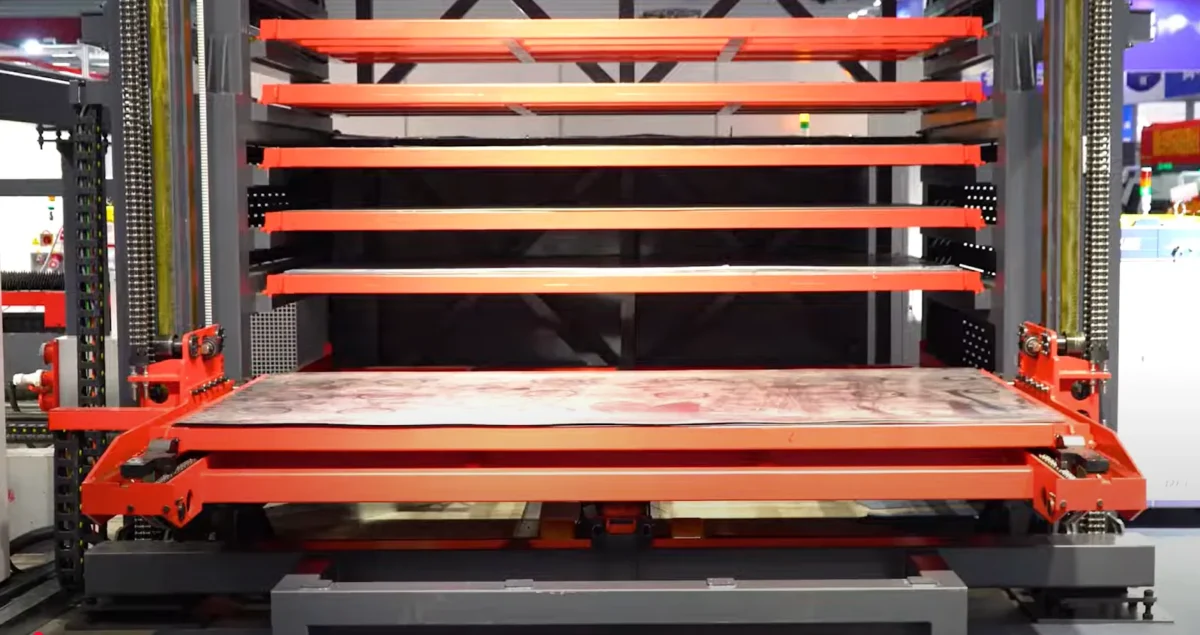

Система хранения
| Минимальный размер листов | 1200×1200 мм |
| Максимальный размер листов | 3050×1525 мм |
| Толщина листа | 0,5–25 мм |
| Максимальная высота загрузки | 240 мм |
| Количество уровней хранения | 8 |
| Максимальная масса одной ячейки | 3000 кг |
| Скорость подачи | 10–30 м/мин (плавное изменение скорости) |
| Скорость подъема | 5–10 м/мин (плавное изменение скорости) |
Система загрузки-разгрузки
| Максимальный размер листа | 3050×1525 мм |
| Максимальная толщина листа | 0,5–25 мм |
| Максимальная масса одного листа | 500 кг |
| Максимальная скорость горизонтального перемещения | 30 м/мин |
| Максимальная скорость перемещения по вертикали | 10 м/мин |
| Максимальная нагрузка на тележку | 3000 кг |
| Максимальная скорость тележки | 10 м/мин |
| Максимальная высота штабелирования | 200 мм |
| Скорость подъема | 5–10 м/мин (плавное изменение скорости) |
Гибочный станок HG-SSP 135/3200
| Сила гибки | 1350 КН |
| Ширина гибки | 3200 мм |
| Ход по оси Y | 200 мм |
| Максимальная высота проема | 420 мм |
| Расстояние между колоннами | 2700 мм |
| Глубина паза | 400 мм |
| Максимальное расстояние по оси X | 500 мм |
| Номинальное напряжение источника питания | 380 В |
| Скорость холостого опускания | 160 мм/с |
| Скорость возврата | 130 мм/с |
| Рабочая скорость | 10 мм/с |
| Система ЧПУ | DA53T (Y1, Y2, X, R+V) |
| Масса оборудования | 10 т |
