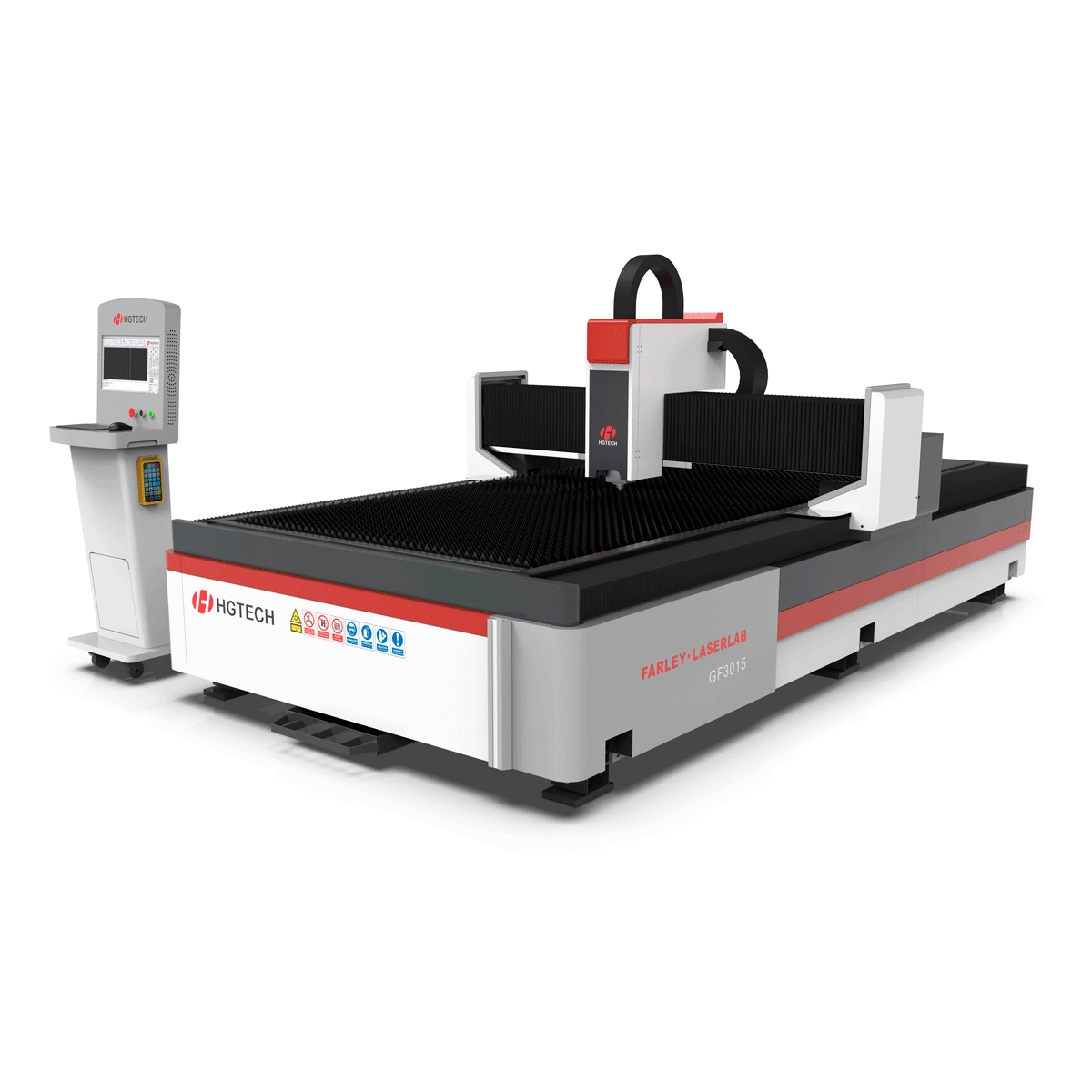

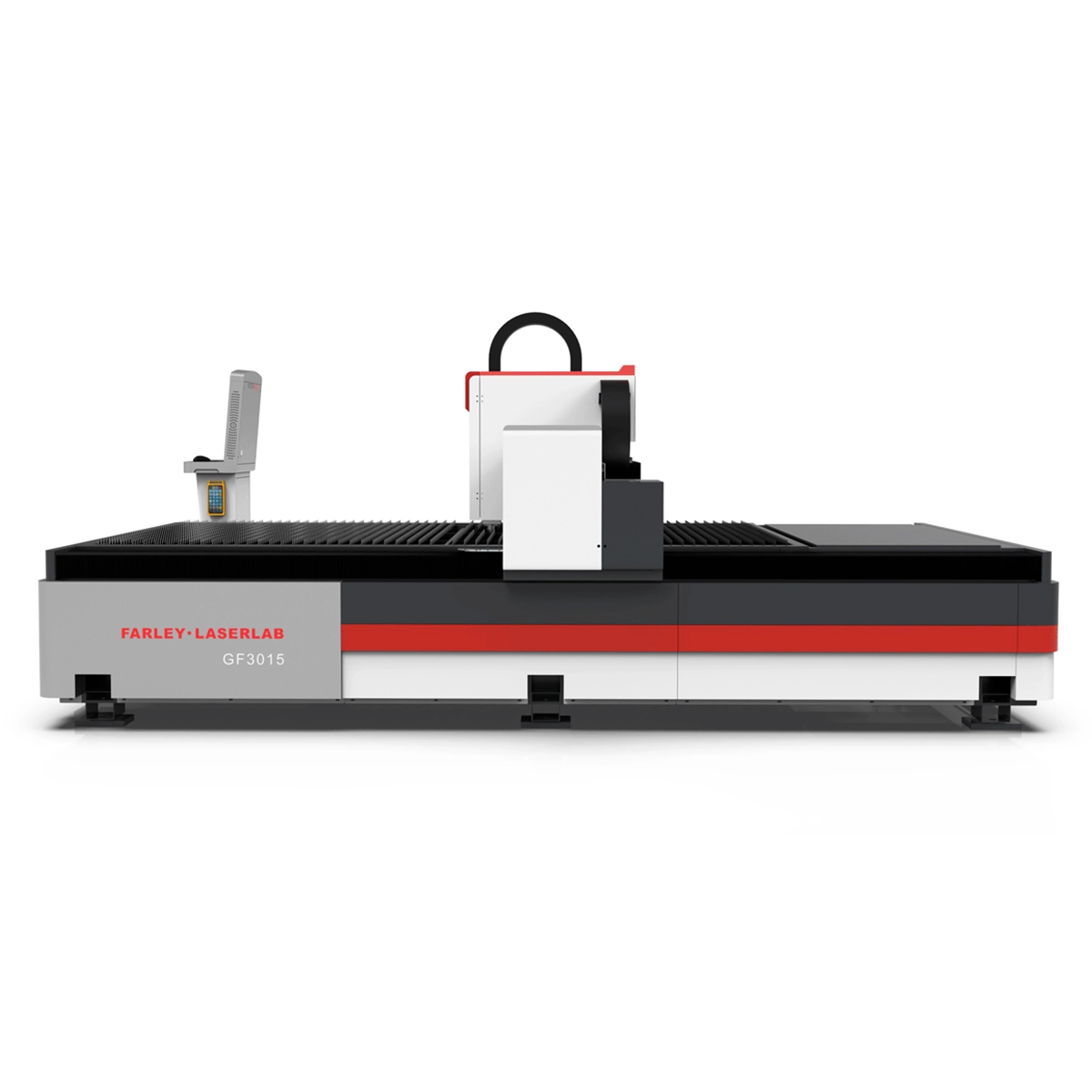

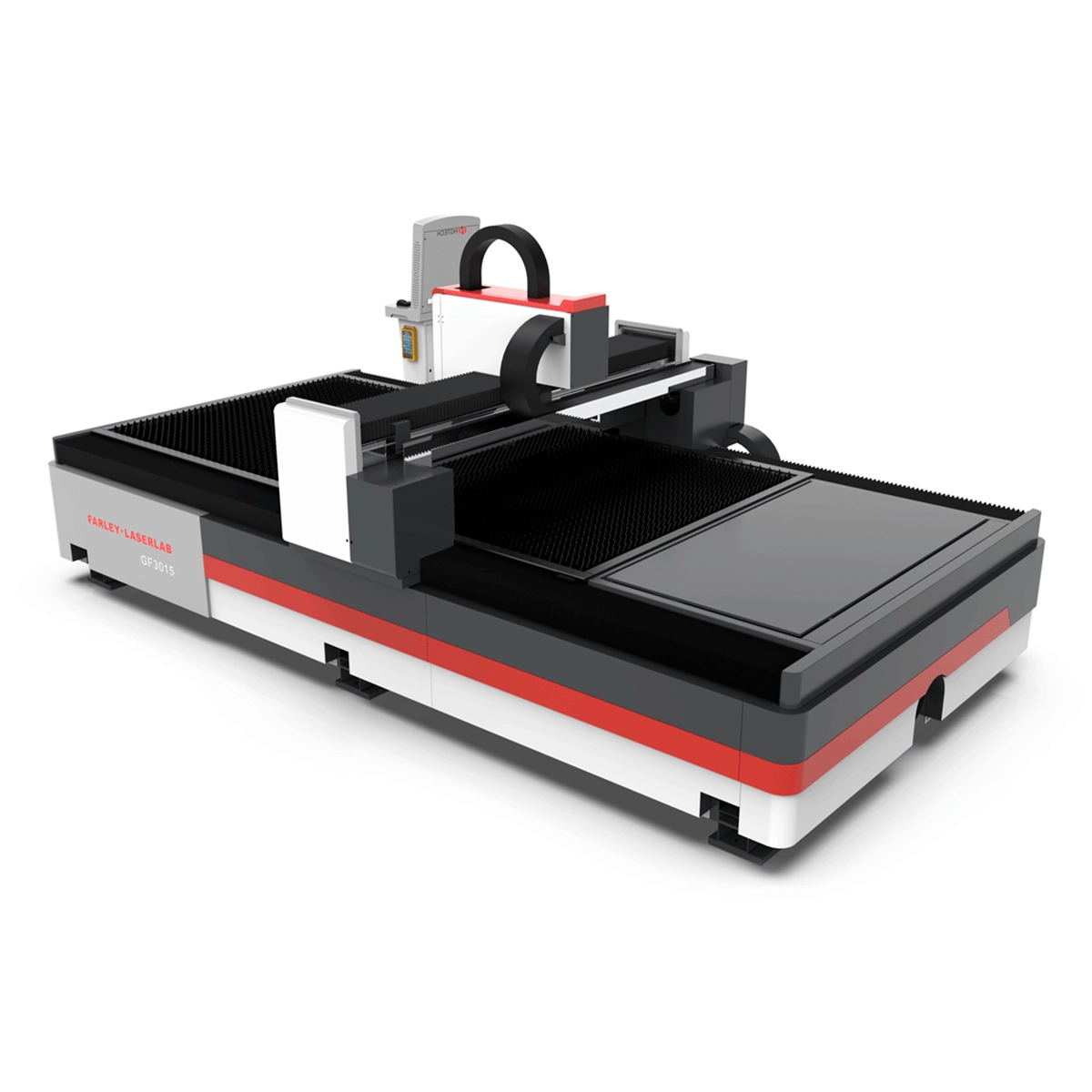

Лазерный станок HGTECH GF3015 для резки листов металла
- Мощность: до 12000 Вт.
- Размеры стола (Д×Ш): 3000×1500 мм.
- Макс. скорость перемещения: 140 м/мин.
- Система ЧПУ: BOCHU.
Описание
Оптоволоконный станок лазерной резки серии GF разработан компанией HGTECH в соответствии с международными стандартами. Станок является профессиональным металлообрабатывающим оборудованием, направленным на осуществление обработки листов металла. Данное оборудование является эффективным решением, так как обладает высокой мощностью, стабильностью и скоростью резки, а так же низкими эксплуатационными расходами. В станке используется усиленная цельносварная станина повышенной грузоподъёмности.
Станки серии GF широко используются для резки углеродистой стали, нержавеющей стали, алюминия, меди, латуни титана и других металлических материалов.
Особенности
- Цифровая система управления осуществляется посредством ЧПУ BOCHU, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Инновационная система вентиляции и удаления производственной пыли.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

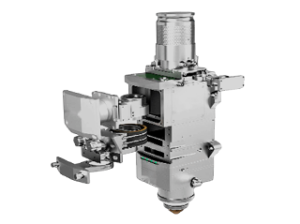

Лазерная режущая головка с автофокусом
Программное обеспечение самостоятельно настраивает фокусирующий объектив для достижения автоматизированной перфорации и резки пластин различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.

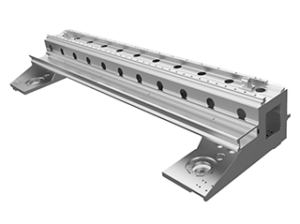

Портал из литого алюминия
Цельнолитой алюминиевый портал имеет легкий вес, высокую прочность, отсутствие деформации. Облегченный портал отливается и обрамляется с использованием цельной стальной формы и технологии литья под давлением, придает оборудованию высокую скорость работы, повышая эффективность и качество обработки.

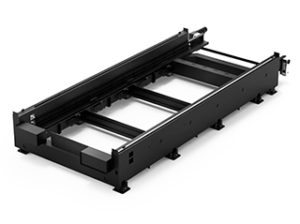

Сварная станина станка лазерной резки
Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.
Технические характеристики
| Модель | GF3015 |
|---|---|
| Обрабатываемая площадь (Д×Ш) | 3000×1500 мм |
| Макс. несущая способность рабочего стола | 1000 кг |
| Вес оборудования | ≤5000 кг |
| Размер оборудования (Д×Ш×В) | 4250×2430×1800 мм |
| Перемещение по оси X | 1530 мм |
| Перемещение по оси Y | 3050 мм |
| Перемещение по оси Z | 250 мм |
| Мощность лазера | 1-12 кВт |
| Макс. ускорение | 1,2 g |
| Макс. скорость перемещения | 140 м/мин |
| Точность позиционирования по X/Y осям | ±0,05 мм/м |
| Точность повторного позиционирования по X/Y осям | ±0,03 мм/м |
| Требования к источнику питания | 380В, 50/60Гц, 50A |
| Источник лазерного излучения | HGTECH-RAYCUS/IPG |
| Система ЧПУ | BOCHU |
| Серводвигатель | YASKAWA (Япония) |
| Лазерная режущая головка | Raytools (Швейцария) |
| Дисплей | 19-дюймовый промышленный LCD |
Pежущая способность
Образцы резки
