Комплекс лазерной обработки IPG FL-CPM

Универсальный комплекс лазерной обработки станочного типа. Позволяет производить лазерную гибридную сварку, лазерную наплавку тел вращения и плоских деталей, лазерное термоупрочнение поверхностей, в т. ч. внутренних и резьбовых.

Модульная конструкция и широкий выбор съемных навесных элементов позволяют создать уникальную конфигурацию станка. Установка понятнее, чем робот, не требует сложного программирования и обеспечивает высокую точность и стабильное качество.

Особенности

• Доступна любая конфигурация под лазерную сварку, наплавку или термообработку.
• Модульная конструкция координатной системы.
• Съемные навесные элементы крепления заготовок.
• ПО с удобным интерфейсом на русском языке.
• Высокоэффективный волоконный лазер, не требующий обслуживания.

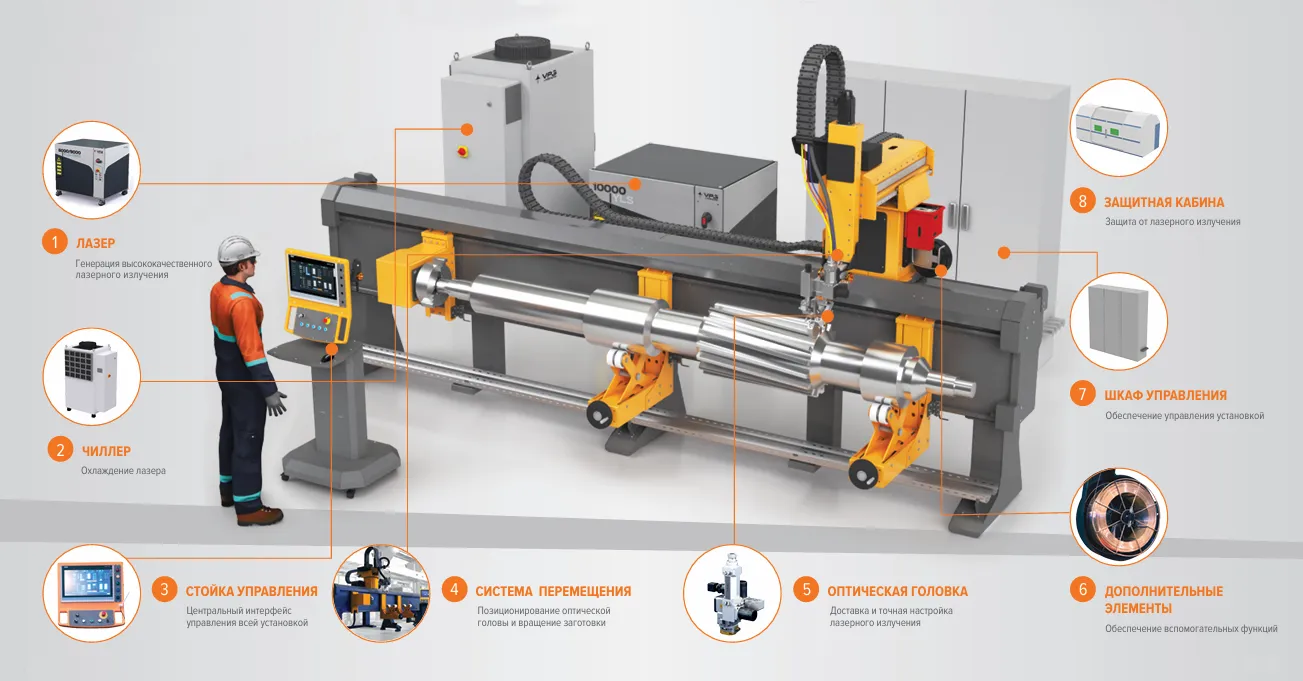

Компоненты комплекса

1. Иттербиевый волоконный лазер YLS.
   • Мощность: 2–10 кВт.
   • Не требует обслуживания
   • КПД более 40 %.
2. Чиллер.
   • Охлаждение лазера и оптической головки.
3. Стойка управления.
   • Сенсорная панель и мобильный пульт.

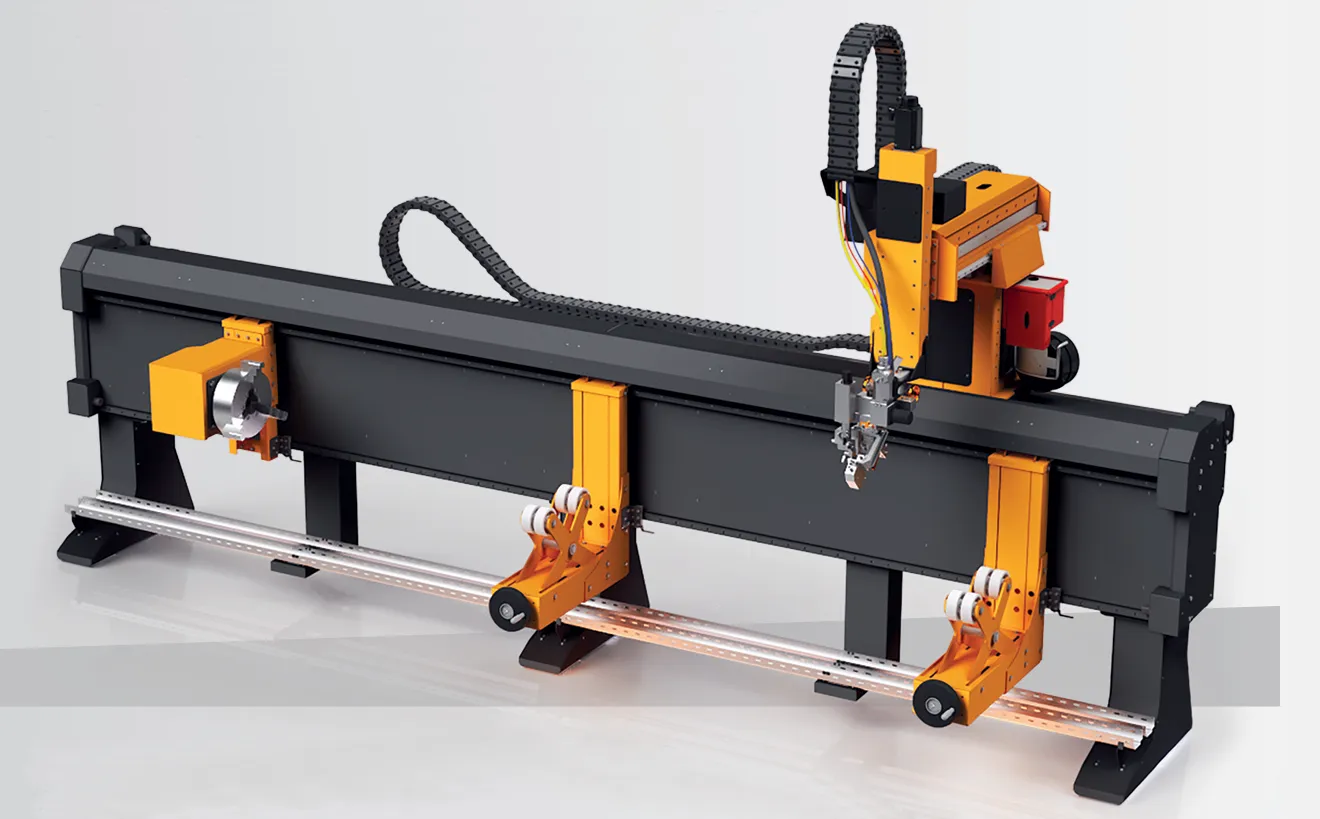

4. Система перемещения.
   • Модульная конструкция координатной системы — продольный ход инструмента до 10 м.
   • Единый несущий элемент для привода инструмента и крепления деталей.
   • Четыре оси синхронного перемещения: три оси линейного перемещения инструмента (оси X, Y, Z) и одна ось вращения детали/заготовки (ось A). Две дополнительные оси с ручной или автоматической настройкой наклона/поворота оптической головы (оси B и C).
5. Оптическая головка серии FL(W) D30/50.
   • Wobble (W) — модуль колебания луча.
   • Опционально возможна установка системы слежения за швом.</li>
6. Дополнительные элементы.
   • Механизм подачи присадочной проволоки.
   • Съемные навесные элементы крепления заготовки.
7. Шкаф управления.
   • Электро- и пневмокомпоненты.
   • Система управления на базе контроллера.

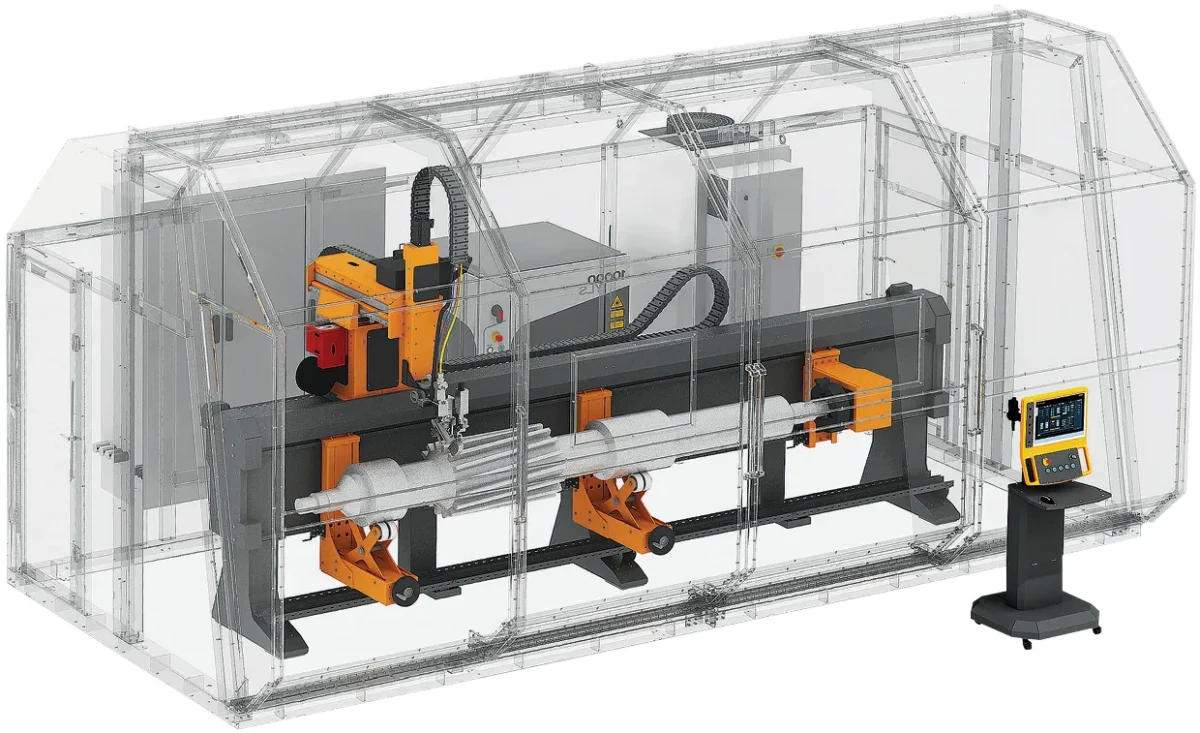

8. Защитная кабина.
   • Специальная защитная кабина первого класса ограждает оператора от лазерного излучения.
   • Многоуровневая система безопасности.

Компоновка комплекса

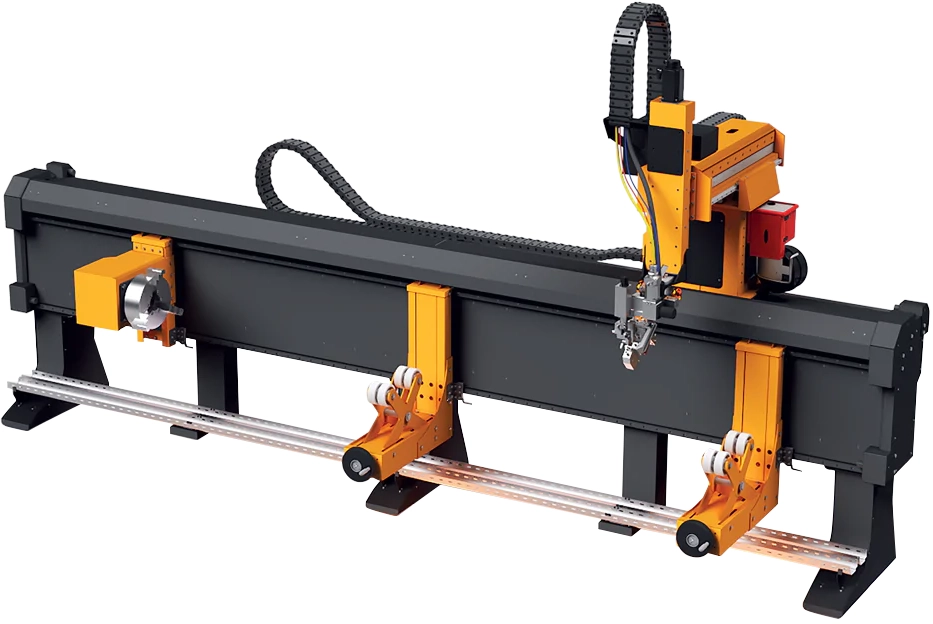

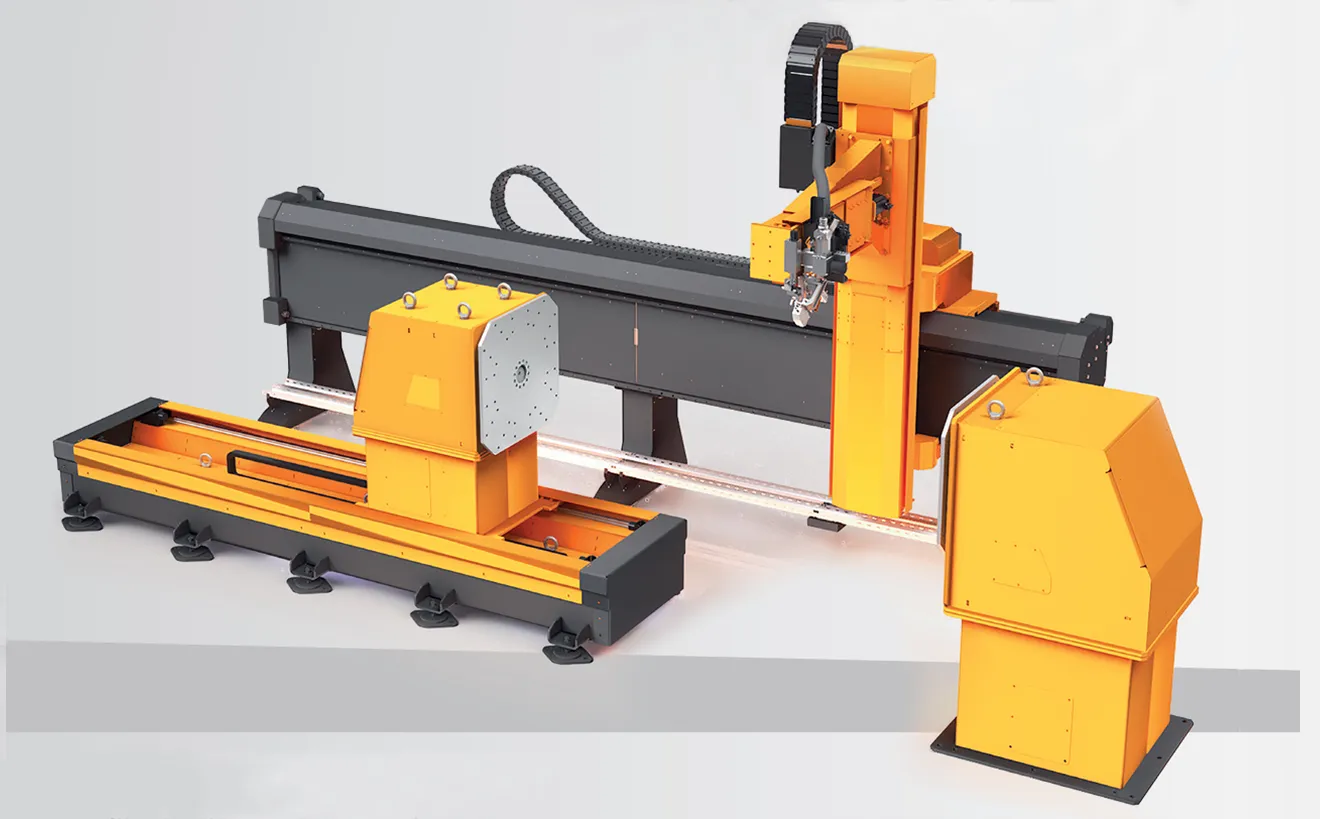

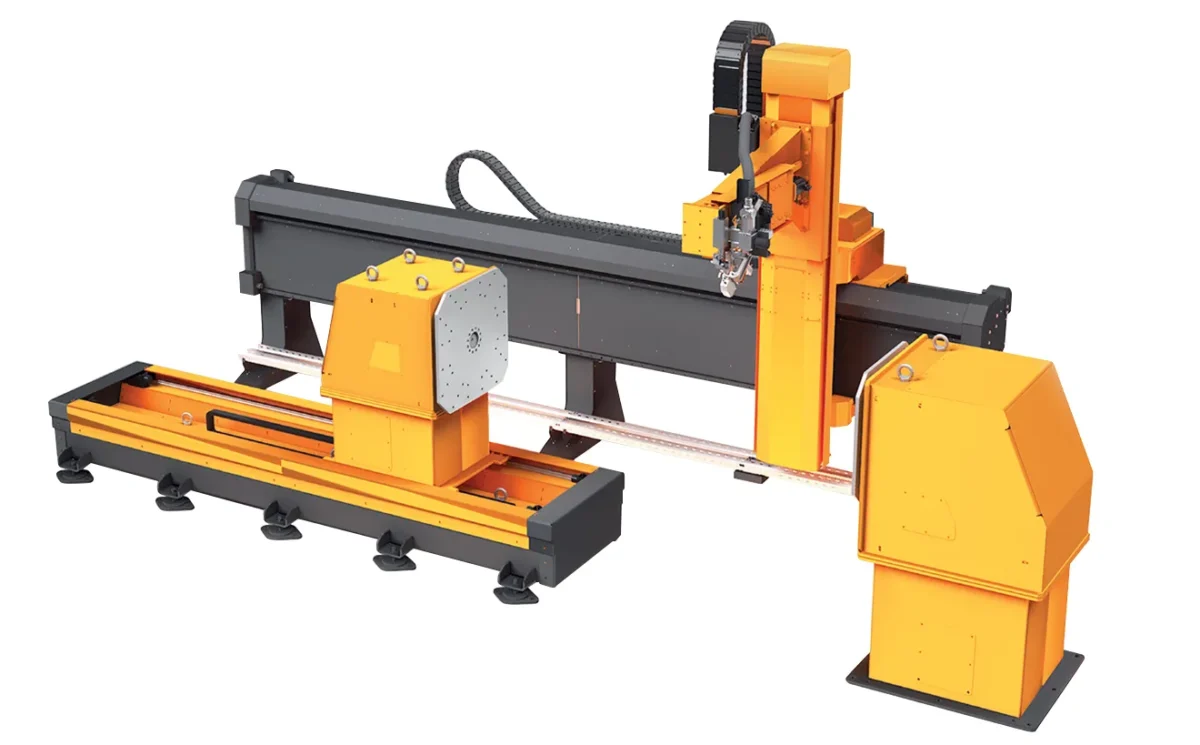

Для создания вашей уникальной конфигурации станка возможны два варианта координатной системы.

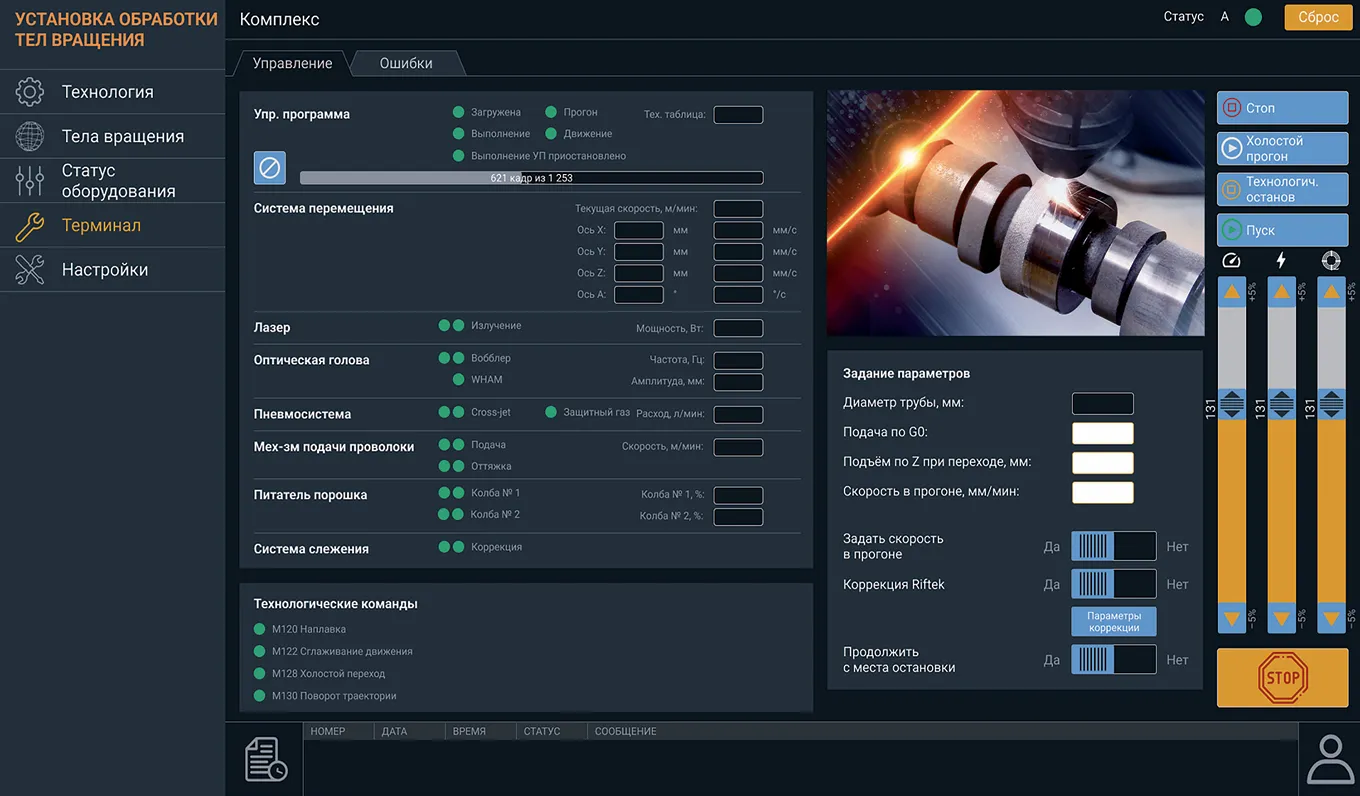

Программное обеспечение

Программное обеспечение собственной разработки с удобным и понятным пользовательским интерфейсом на русском языке. Все режимы обработки гибко конфигурируются под требуемую технологическую задачу.

Функциональные возможности

• Задание траектории с HMI-панели, ручного пульта управления, либо загрузка траектории из файла.
• Задание технологических таблиц с HMI-панели, либо загрузка таблиц из файла.
• Движение с автоматическим слежением за швом с помощью триангуляционного датчика.
• Привязка технологической таблицы с параметрами обработки к каждому кадру траектории.
• Управление периферийным оборудованием.

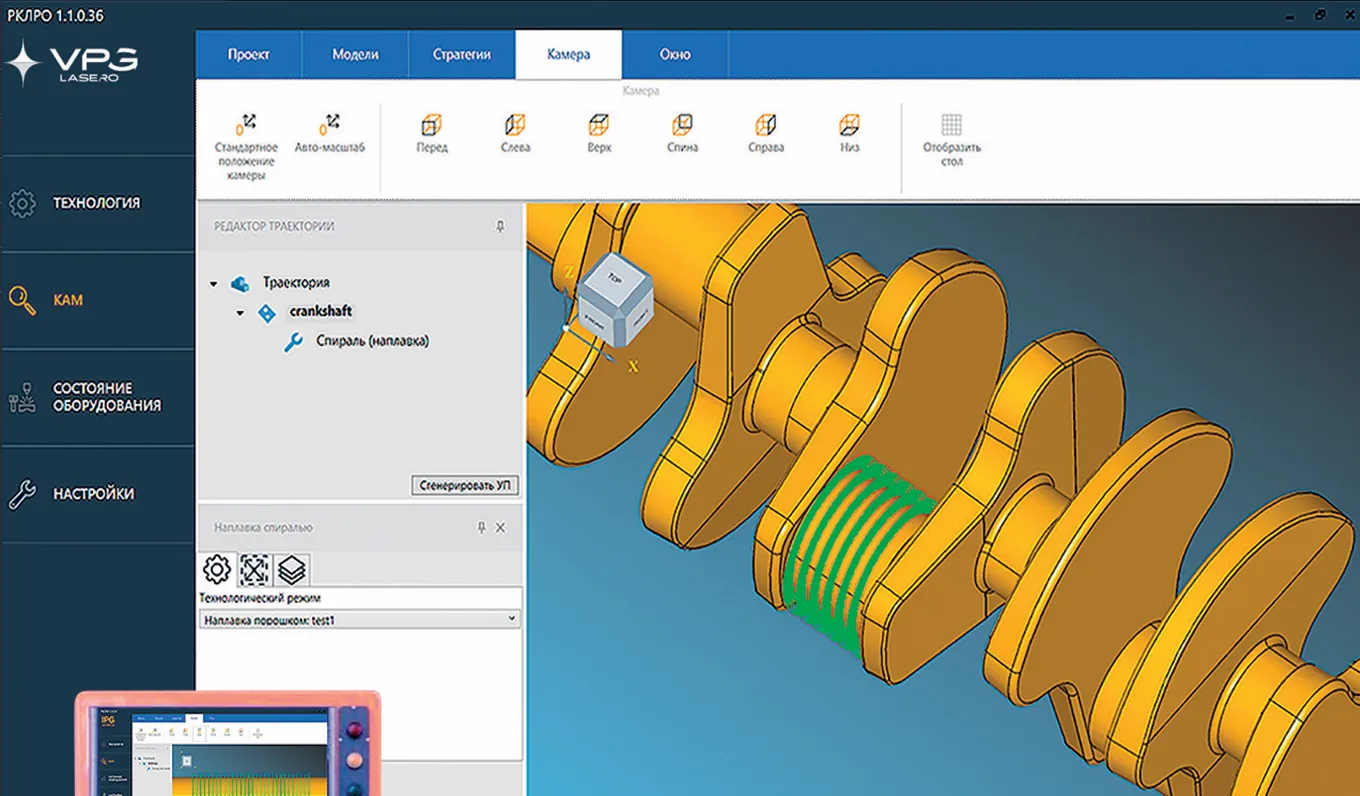

Гибкий визуальный редактор позволяет легко формировать необходимую траекторию обработки. Построение траектории выполняется как на базе типовых поверхностей: плоскость, цилиндрическая или конусообразная поверхность, так и на базе 3D-моделей обрабатываемых заготовок.

Если необходимо обрабатывать заготовки, имеющие сложную геометрическую форму, установку можно дополнительно оснастить системой слежения. Это позволит корректировать траекторию движения инструмента с учетом фактической геометрии обрабатываемой заготовки.

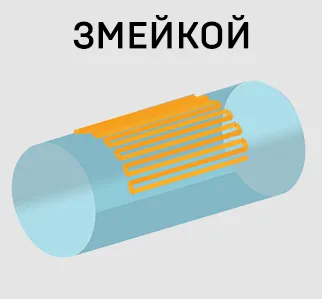

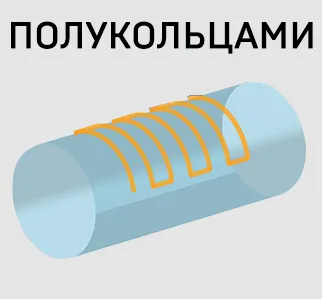

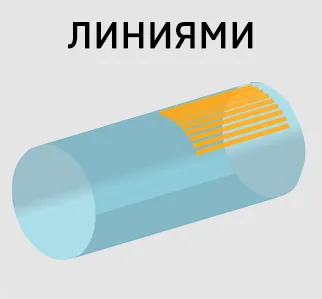

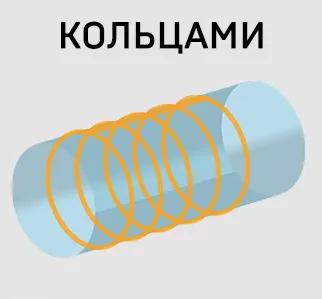

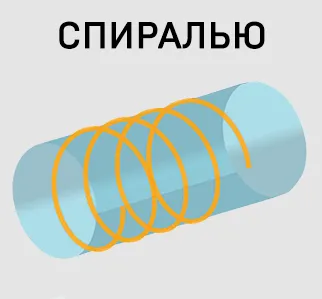

В систему управления встроены типовые траектории наплавки, на базе которых можно сформировать необходимую траекторию:

Система управления позволяет сохранять проекты обработки заготовок для их дальнейшего использования. Проект хранит в себе не только информацию о траектории обработки, но и об используемом технологическом режиме. Это позволяет быстро перенастраивать установку на обработку различных типов заготовок.

Технические характеристики
