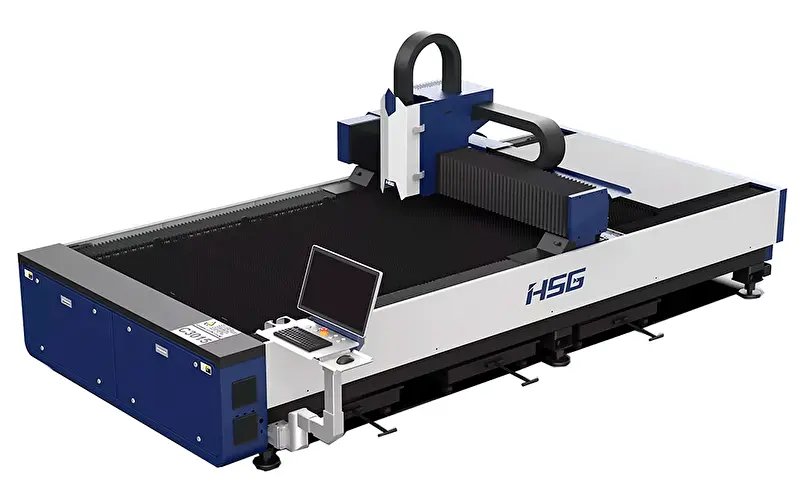

Экономичный лазерный станок HSG Laser C6025 для резки листов металла
- Мощность: до 6000 Вт.
- Макс. скорость перемещения: 100 м/мин.
- Система ЧПУ: Alpha T Bus.
Описание
Оптоволоконный лазерный станок серии C — это базовая версия производственного оборудования компании HSG, направленного на осуществление лазерной резки листового металла. Станки данной серии имеют открытую конструкцию с одним рабочим столом и оборудуются лазерным источником мощностью — 1,5-6 кВт. Применяются для обработки таких материалов, как черная и нержавеющая сталь, алюминий, латунь, медь, оцинкованные пластины, листы из цветных металлов и другое.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Лазерная режущая головка собственной разработки с высокоточным автофокусом имеет функцию импульсной пробивки, благодаря чему, даже в толстом листе металла можно создать сквозное отверстие за доли секунды.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Автоматическая система управления осуществляется посредством ЧПУ собственного производства Alpha-T, уменьшая трудозатраты производства.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic.
- Немецкий редуктор и косозубая рейка-шестерня Wittenstein Alpha.
Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.
Немецкий редуктор Wittenstein Alpha
Редуктор позволяет добиться стабильной, высокоточной и долговечной работы станины станка. Высокая производительность оборудования обеспечивается благодаря таким параметрам, как: перемещение без потери скорости, прецизионная точность, низкие энергопотребление и уровень шума.
Лазерные режущие головки с автофокусом
Производитель компании HSG разработал высокомощные режущие головки мощностью от 1,5 до 6 кВт, которые оснащены автофокусом и интеллектуальным переключением режимов для достижения стабильной резки металлических листов. Передача энергии лазерного излучения в 99,95% позволяет получать стабильный чистый рез с идеальной поверхностью и кромкой.
Обширная производственная база данных
Пользователи могут задействовать технологии резки из базы данных, в которой хранится более 2000 параметров обработки для различных материалов и толщин. Имеет множество технологий резки толстого листа, таких как воздушная резка, технология контррасточки, идеальная чистовая резка (PFC) и т.д. Возможно создание как единой, так и серийной программ резки.
Технические характеристики
| Модель | C6025 |
|---|---|
| Габаритные размеры (Д×Ш×В) | 8900×3650×2000 мм |
| Рабочий стол (Д×Ш) | 6096×2540 мм |
| Макс. нагрузка | 2600 кг |
| Мощность лазера | 1,5-6 кВт |
| Ход (ось X/Y/Z) | 2540/6096/110 мм |
| Макс. скорость перемещения | 100 м/мин |
| Макс. ускорение | 1,0 g |
| Точность позиционирования | ±0,05 мм |
| Точность репозиционирования по X/Y осям | ±0,03 мм |
| Лазерный источник | IPG/Raycus |
| Система ЧПУ | Alpha T Bus (сенсорный) |
