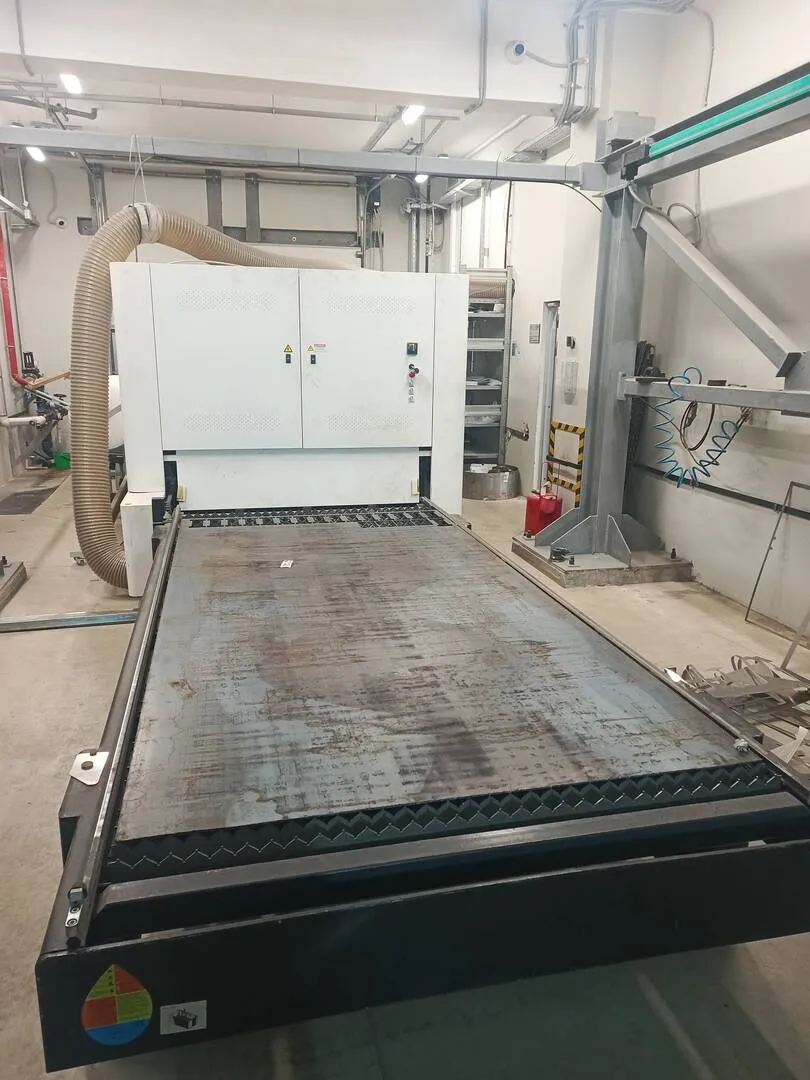

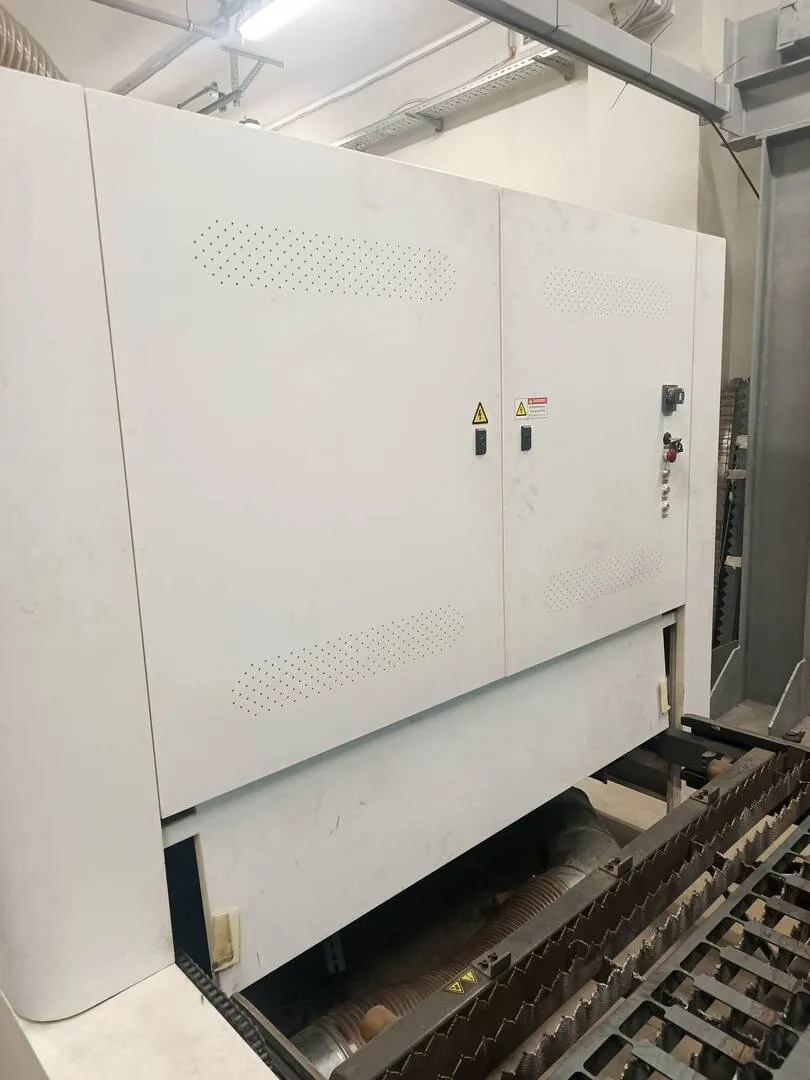

На производственной площадке в г. Пушкин специалисты «К2 Тул» выполнили ремонт и модернизацию действующего станка лазерной резки Bodor. Задача заключалась в повышении мощности оборудования и замене ключевых узлов, влияющих на стабильность резки и дальнейшую эксплуатацию станка.
До модернизации станок был оснащен лазерным источником Max мощностью 2 кВт и штатной режущей головой Bodor, но лазерный источник вышел из строя. Для расширения технологических возможностей оборудования было принято решение заменить источник с повышением мощности на Raycus RFL-C3000S-CE мощностью 3 кВт, установить режущую голову Raytools BM110 и подобрать чиллер Hanli, рассчитанный на работу с лазером большей мощности.
Задача проекта
Заказчику требовалось повысить производительность действующего станка без покупки нового оборудования. Такой подход позволяет сохранить существующую станину, механику и рабочую зону, но обновить узлы, которые напрямую влияют на мощность лазерной системы, качество реза, охлаждение и дальнейшее сервисное обслуживание.
В рамках модернизации специалисты «К2 Тул» заменили лазерный источник, режущую голову и систему охлаждения, выполнили отладку процессов резки и провели дополнительное обучение персонала.

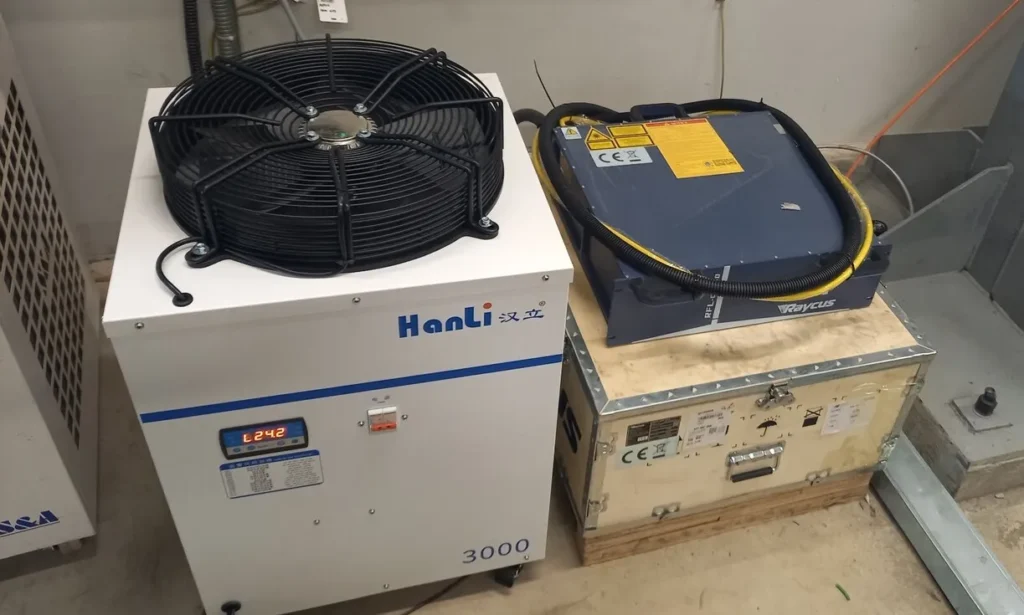

Состав модернизации
Лазерный источник Raycus RFL-C3000S-CE
Вместо источника Max мощностью 2 кВт на станок установили одномодульный непрерывный волоконный лазер Raycus RFL-C3000S-CE мощностью 3 кВт. Источник подобран под задачи лазерной резки листового металла и дальнейшее гарантийное сопровождение через официальный сервисный центр в России.
Raycus RFL-C3000S-CE обеспечивает стабильную выходную мощность, поддерживает широкий диапазон регулировки мощности и рассчитан на водяное охлаждение. Это важно при работе на повышенной мощности, где стабильность лазерного излучения напрямую влияет на качество и повторяемость реза.
Технические характеристики
| Характеристика | Значение |
| Тип источника | Одномодульный непрерывный волоконный |
| Средняя выходная мощность | 3000 Вт |
| Длина волны | 1080±5 нм |
| Максимальная частота модуляции | 5 кГц |
| Нестабильность выходной мощности | ±1,5% |
| Выходной разъем | QBH |
| Диаметр сердцевины выходного волокна | 50 мкм |
| Длина волоконного кабеля | 20 м |
| Диапазон регулировки мощности | 10–100% |
| Управление | RS232, AD, Ethernet |
| Электропитание | 380±10% В, 3 фазы |
| Охлаждение | Водяное |
| Рабочая температура | 10–40 °C |
| Габариты | 485×163,5×736 мм |
Режущая голова Raytools BM110

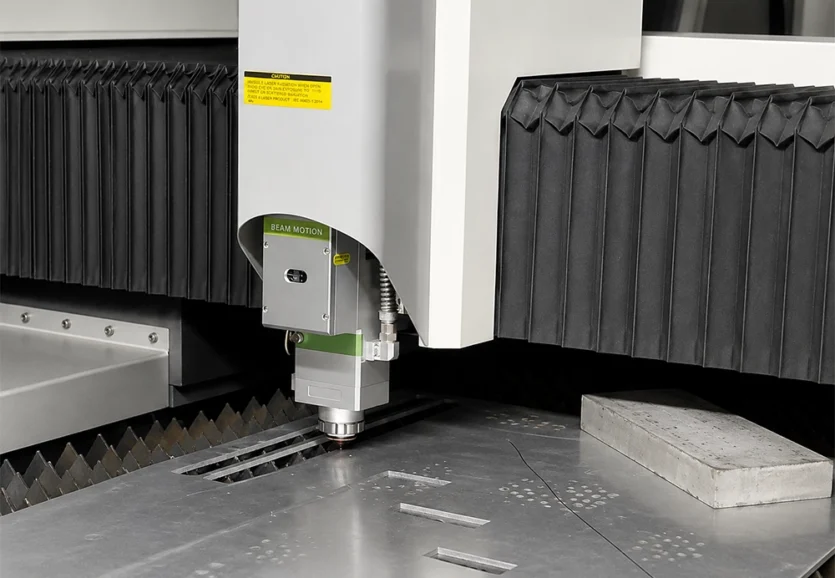

Штатную режущую голову Bodor заменили на Raytools BM110. Эта модель рассчитана на работу с лазерными источниками мощностью до 3,3 кВт и применяется в промышленных станках лазерной резки листового металла.
Raytools BM110 оснащена автоматической регулировкой фокуса, что упрощает настройку процесса резки и помогает быстрее подбирать режимы под материал и толщину заготовки. Головка имеет пыленепроницаемый корпус и двухконтурное водяное охлаждение коллиматорной и фокусирующей линз.
Технические характеристики
| Характеристика | Значение |
| Максимальная мощность лазера | до 3,3 кВт |
| Регулировка фокуса | Автоматическая |
| Оптоволоконный интерфейс | QBH, QD |
| Световой диаметр | 28 мм |
| Фокусное расстояние коллиматорной линзы | 100 мм |
| Номинальное фокусное расстояние | 125, 150, 200 мм |
| Вспомогательное давление газа | до 30 бар |
| Охлаждение | Двухконтурное водяное |
| Класс защиты корпуса | IP65 |
| Масса | около 5,7 кг |
Система охлаждения Hanli

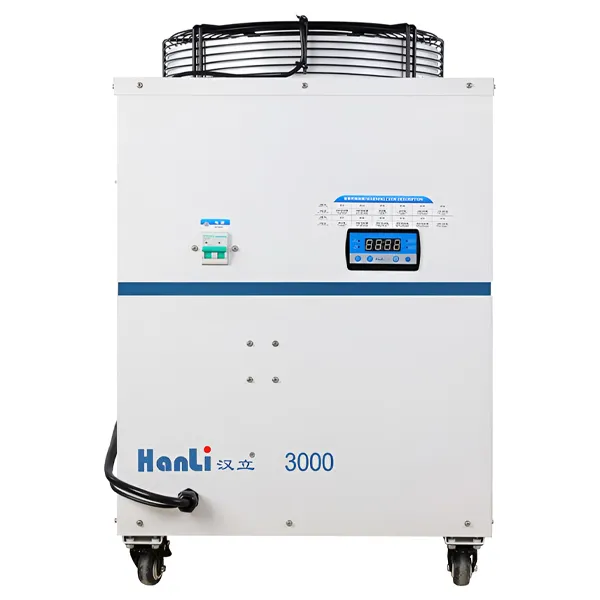

После увеличения мощности лазерного источника до 3 кВт потребовалось обновить систему охлаждения. Для модернизированного станка был установлен чиллер Hanli HL-3000-QG2/2, рассчитанный на охлаждение волоконных лазерных излучателей мощностью до 3000 Вт.
Модель имеет двухконтурную конструкцию: один контур охлаждает лазерный источник, второй — оптические узлы режущей головы. Такая схема помогает поддерживать стабильную температуру компонентов во время резки и снижает риск перегрева при работе на повышенной мощности.
Технические характеристики
| Характеристика | Значение |
| Максимальная мощность лазера | 3000 Вт |
| Предмет охлаждения | Лазерный источник и оптика |
| Конструкция | Двухконтурная |
| Точность поддержания температуры | ±1 °C |
| Емкость бака | 21 л |
| Номинальное напряжение | 220 В |
| Максимальное энергопотребление | 3,8 кВт |
| Расход низкотемпературного контура | ≥33 л/мин |
| Расход высокотемпературного контура | 1,2–1,5 л/мин |
| Габариты | 640×520×815 мм |
Пусконаладочные работы

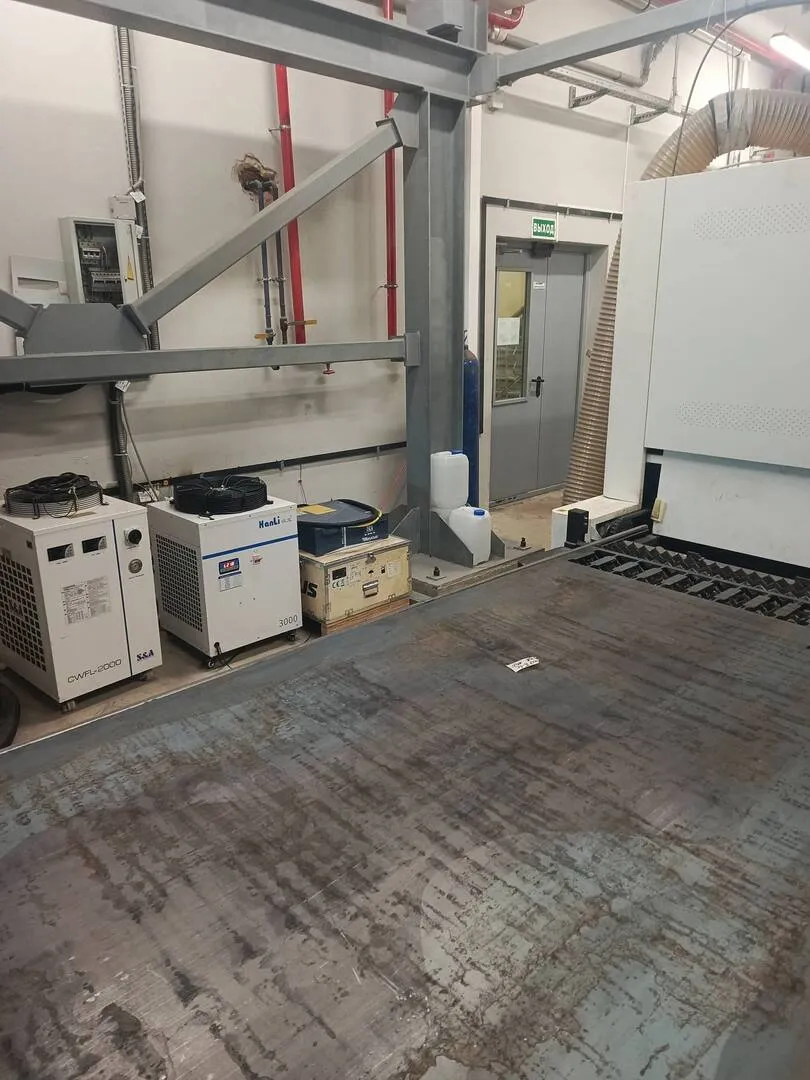

После установки новых компонентов специалисты выполнили пусконаладочные работы и отладку станка. Были проверены подключения, работа лазерного источника, режущей головы и чиллера, а также взаимодействие новых узлов со станком Bodor.
Отдельное внимание уделили настройке оборудования после повышения мощности. Специалисты проверили рабочие режимы, выполнили запуск станка и протестировали процесс резки.
После завершения работ персоналу заказчика провели дополнительное обучение. Сотрудникам показали особенности эксплуатации обновленного станка, базовые настройки и порядок работы после модернизации.
В результате производственная площадка получила модернизированный станок лазерной резки Bodor с увеличенной мощностью до 3 кВт. Замена источника, режущей головы и системы охлаждения позволила обновить ключевые узлы оборудования без покупки нового станка и подготовить его к дальнейшей работе на более производительных режимах.
