В «К2 Тул» обратилось предприятие, специализирующееся на производстве электроинструмента и электродвигателей. Задача — подобрать лазерный сварочный комплекс, выполнить пусконаладку и обеспечить возможность интеграции оборудования в механизированный сварочный пост с внешним управлением.
Подбор решения
Перед поставкой оборудования специалисты «К2 Тул» проработали техническое задание заказчика и требования к дальнейшей интеграции сварочного комплекса в производственный процесс.
Одним из важных условий являлась возможность работы оборудования совместно с механизированным поворотным столом, который должен обеспечивать позиционирование детали в зоне сварки. Для реализации данной задачи рассматривалась схема управления, при которой запуск сварочного процесса осуществляется не с кнопки на сварочном пистолете, а по внешнему сигналу от механизированной системы.
Ручный сварочные аппараты имеют широкие возможности по подлкючению внешнего управления. Есть возможность подключить к роботу или коботу, а также к механизированной системе по типу поворотного стола.
Пример реализации системы на роботе:

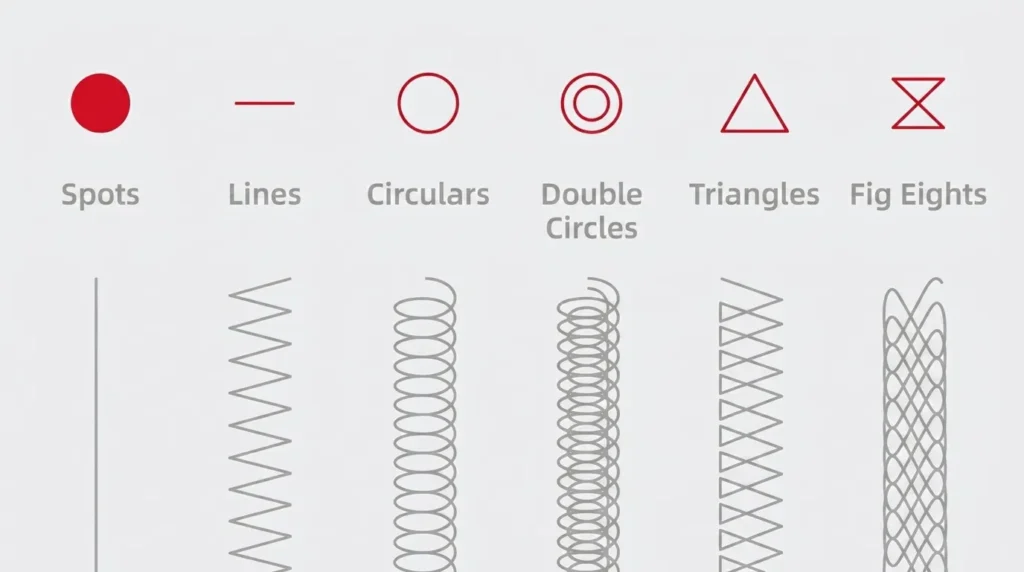

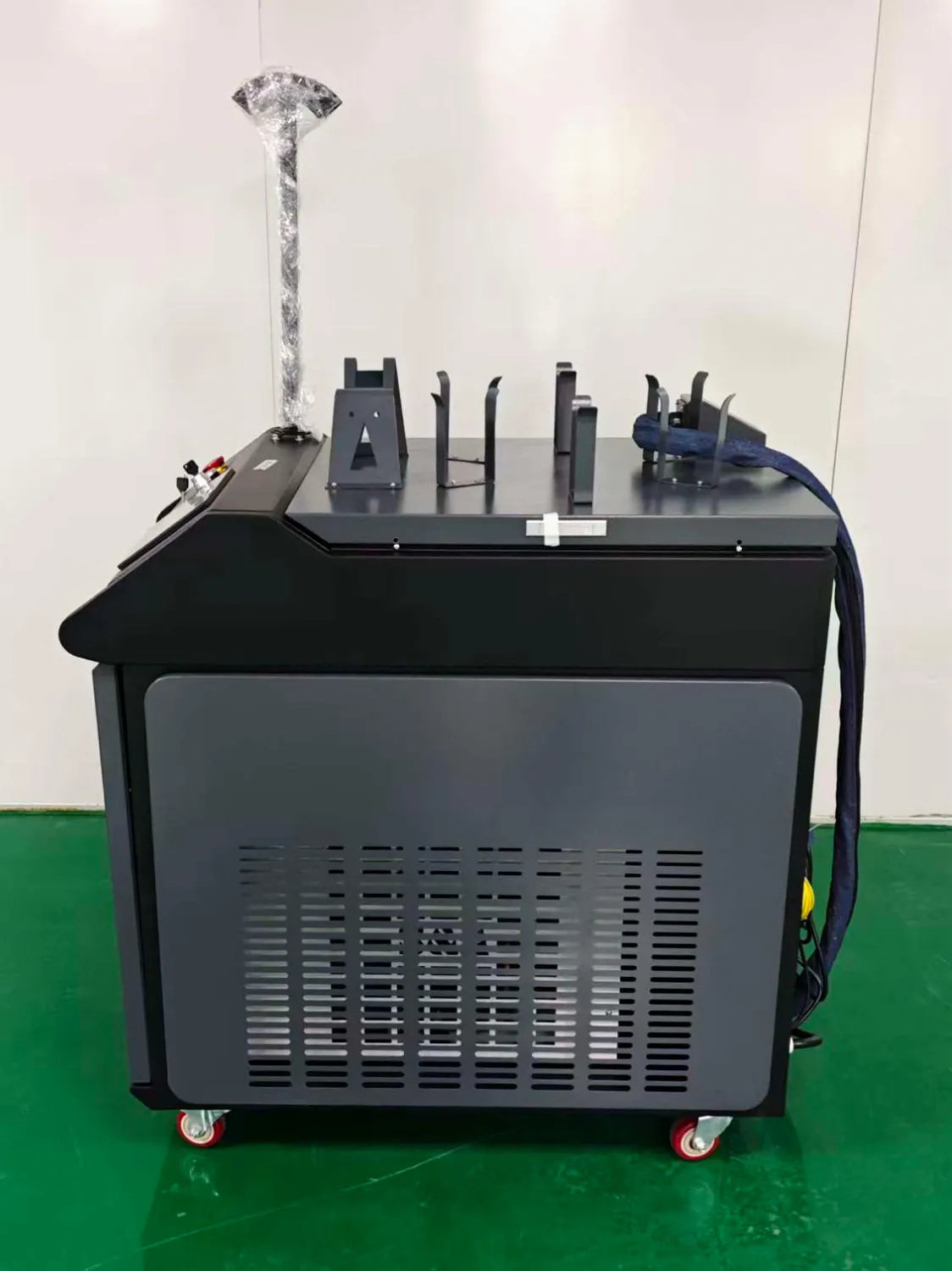

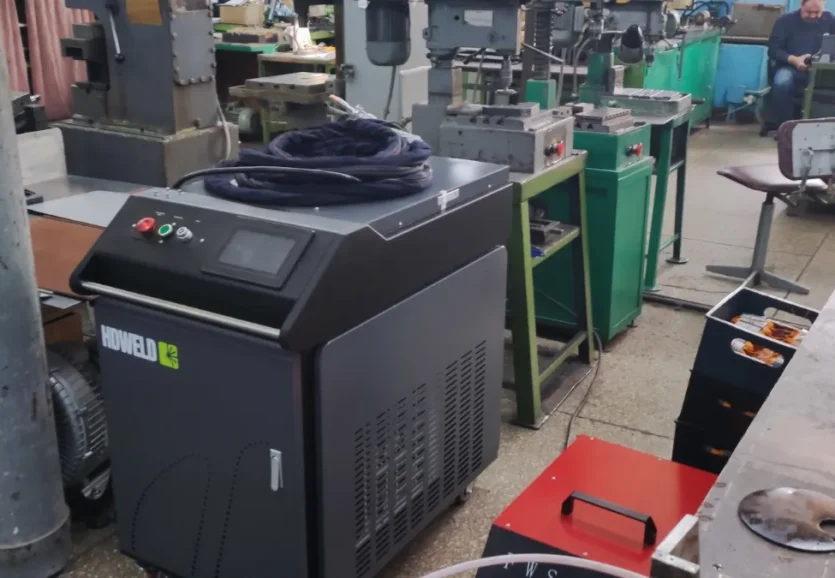

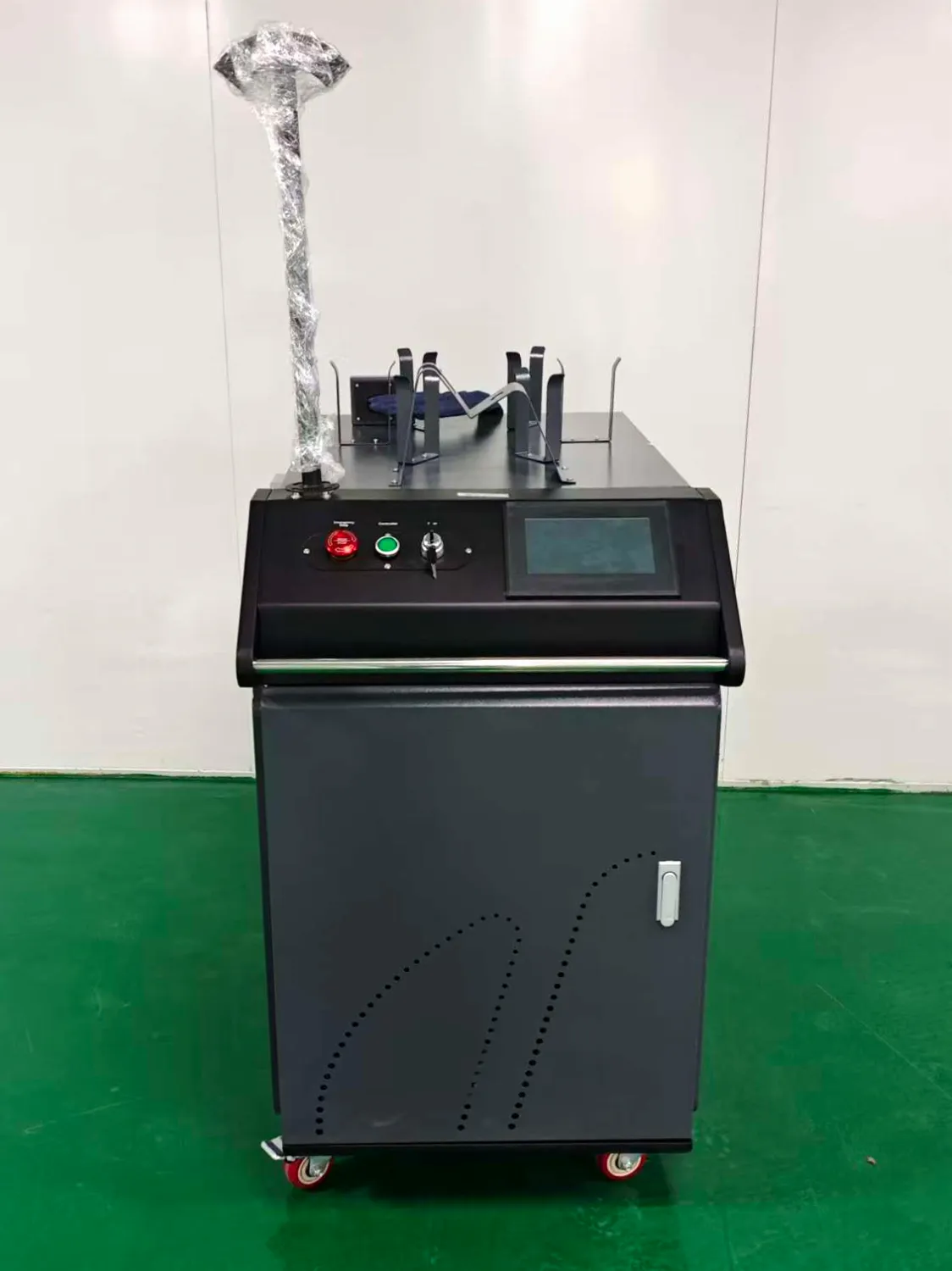

Для проекта был выбран лазерный комплекс серии HW на базе лазерного источника Raycus и сварочной головки Relfar с двумя гальваноприводами, которое позволяет получить развёртку луча разных форм:
Особенности оборудования
Комплекс предназначен для сварки с использованием ручной головки и автоматической подачи присадочной проволоки. Поддерживает интеграцию с внешними устройствами управления — может работать как в ручном режиме, так и в составе механизированных технологических комплексов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип лазера | Волоконный иттербиевый (непрерывный) |
| Производитель источника | Raycus |
| Мощность лазера | 1500 Вт |
| Длина волны | 1070 ± 20 нм |
| Частота | 20–5000 Гц |
| Диаметр сердцевины волокна | 50 мкм |
| Регулировка мощности | 10–100% |
| Оптоволоконный кабель | 10 м |
| Потребляемая мощность | 7/8/10 кВт |
| Электропитание | 220 В (1 фаза), 50 Гц |
| Диаметр пятна | 0–5 мм |
| Наведение | Красный лазер |
| Функции | Сварка, резка, очистка |

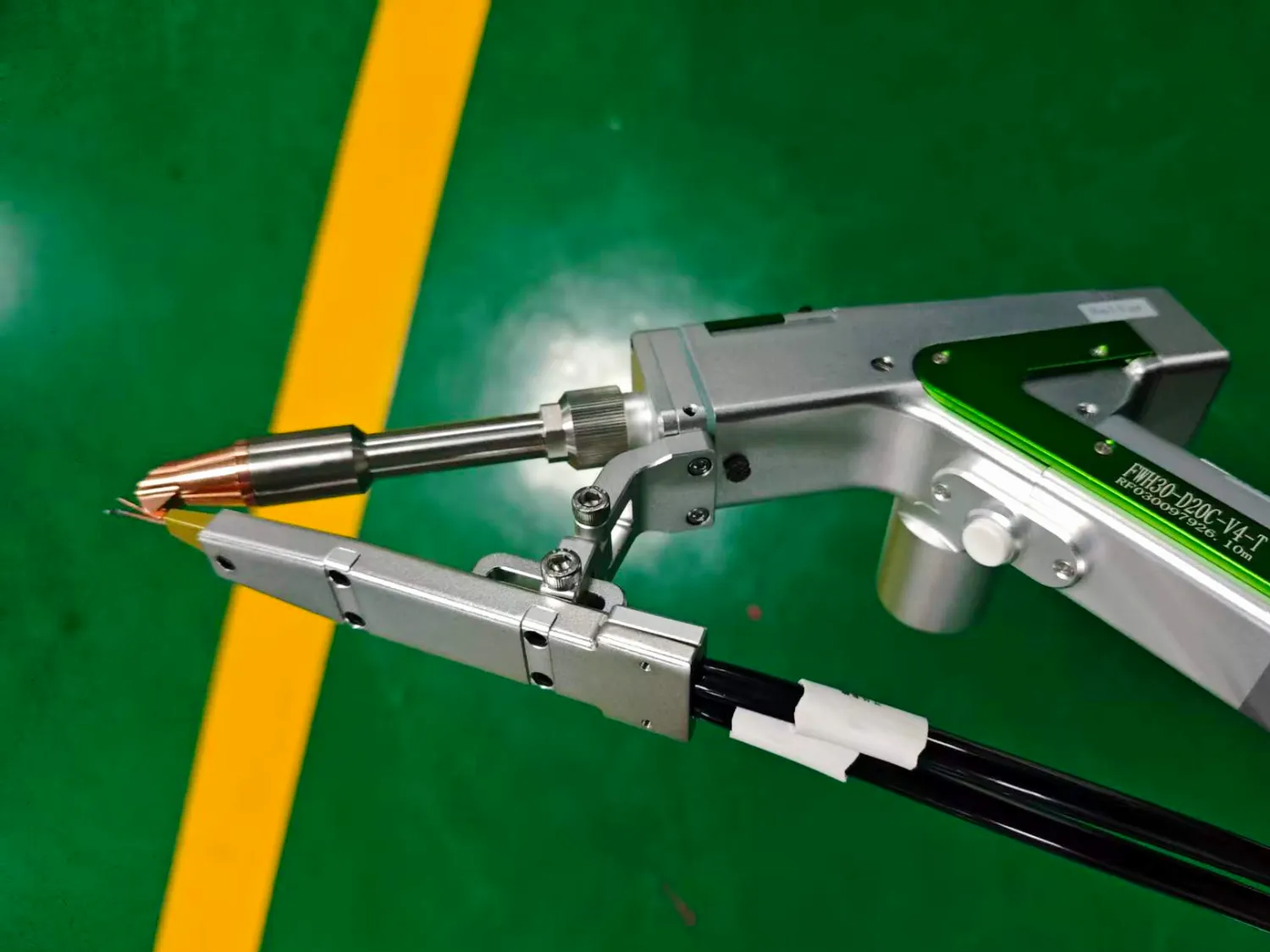

| Модель пистолета | Relfar FWH30-D20C-V4-T |
| Разъём | QBH |
| Масса пистолета | 1,0 кг |
| Охлаждение | Водяное |
| Вспомогательный газ | Азот, Аргон |
| Условия эксплуатации | 10–40 °C, влажность до 70% |

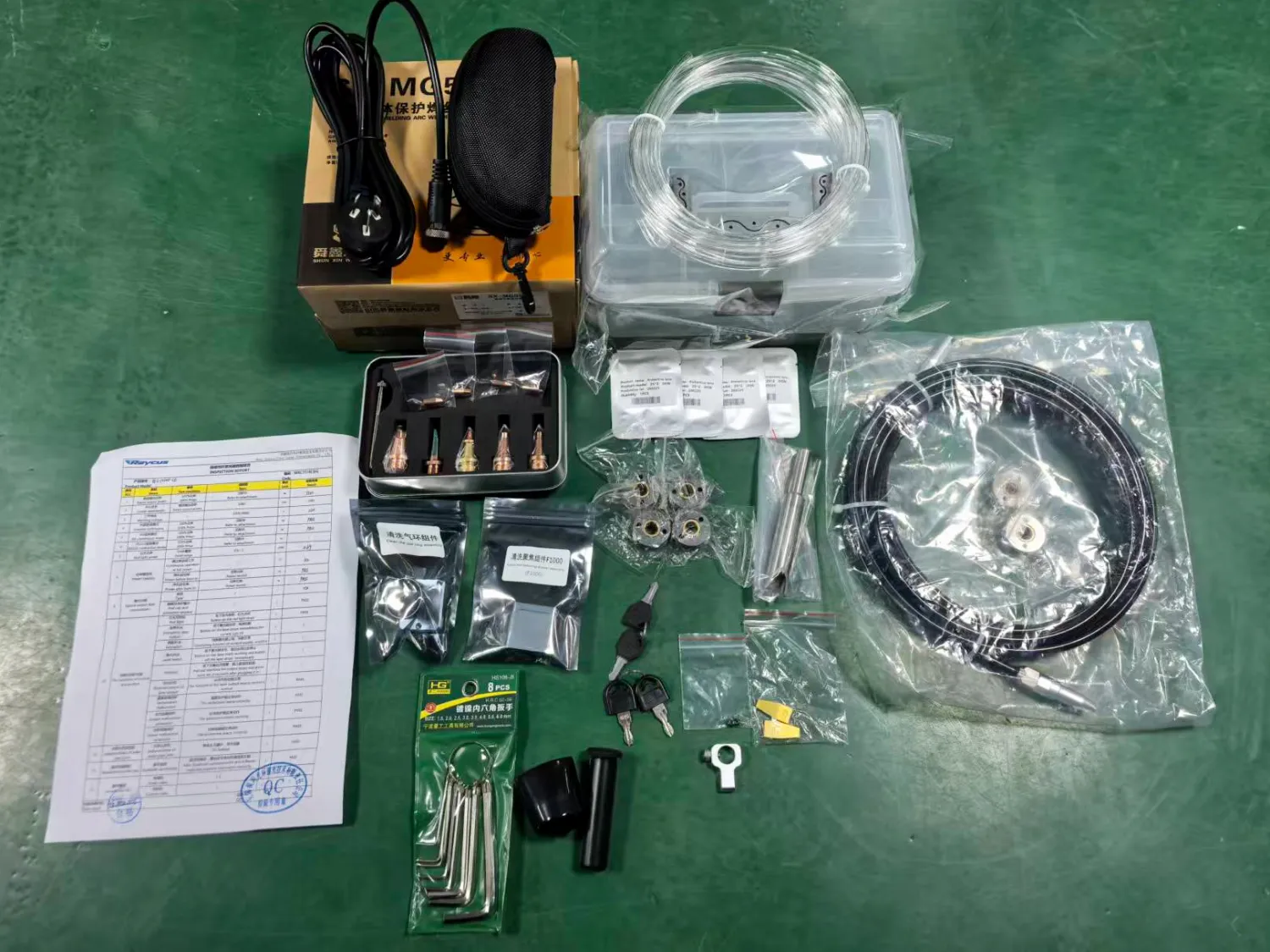

Комплект поставки
- лазерный комплекс;
- сварочный пистолет;

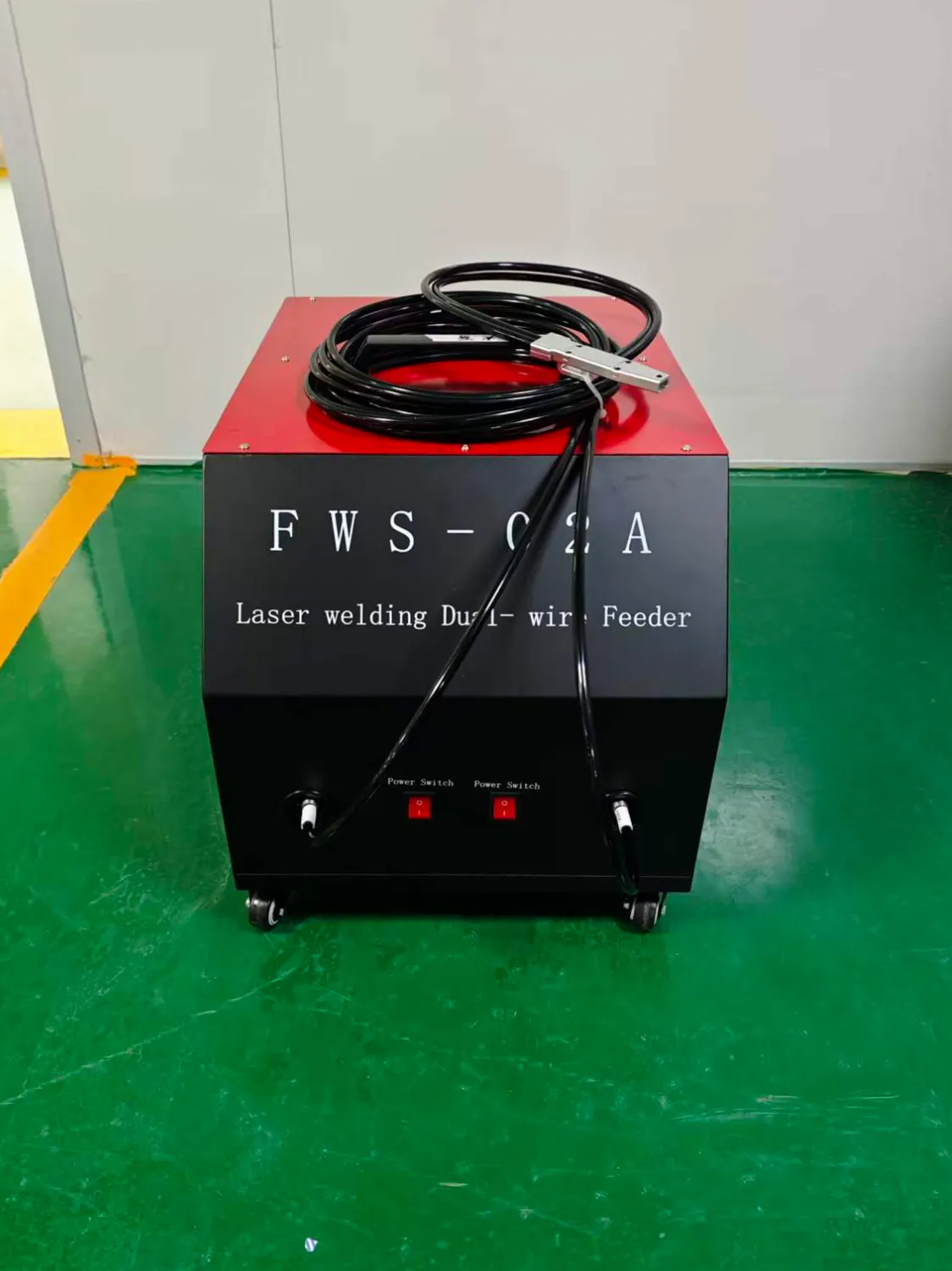

- автоматический податчик проволоки;
- чиллер;
- комплект соединительных кабелей;
- газовый редуктор;
- комплект газовых магистралей;
- комплект ЗИП;
- защитные очки оператора;
- набор сопел;
- комплект защитных стекол.
Пусконаладочные работы
После получения уведомления о готовности оборудования специалисты «К2 Тул» приступили к проведению пусконаладочных работ.
В рамках ПНР были выполнены:
- проверка подключения оборудования;
- настройка основных рабочих параметров;
- испытание комплекса совместно с персоналом заказчика;
- проверка работы сварочной системы;
- проверка работы податчика проволоки;
- консультирование технических специалистов предприятия.
Одним из этапов ввода оборудования в эксплуатацию стали приемочные испытания. В соответствии с требованиями договора в ходе приемки выполнялась сварка статоров по конструкторской документации заказчика. Испытания проводились совместно со специалистами предприятия.
После завершения настройки оборудования специалисты «К2 Тул» выполнили ознакомление сотрудников заказчика с особенностями управления и эксплуатации лазерного комплекса.
