Высокоточный лазерный станок HSG Laser X3015 для резки листов металла
- Мощность: 3-6 кВт.
- Макс. скорость перемещения: 120 м/мин.
- Система ЧПУ: Alpha T Bus.
Описание
Волоконный лазерный станок серии X — это базовая версия производственного оборудования компании HSG, направленного на осуществление лазерной резки листового металла. Станки данной серии имеют полностью закрытую конструкцию с одной рабочей платформой внутренней загрузки и оборудуются лазерным источником мощности — 3-6 кВт. Применяются для обработки таких материалов, как сталь, алюминий, латунь, медь, оцинкованные пластины, листы из цветных металлов и другое. Находят свое применение в ряде областей, требующих высокой точности резки тонких мелких деталей (микроэлектроники, электротехнической стали, компонентов часового механизма и другое).
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Лазерная режущая головка собственной разработки с высокоточным автофокусом имеет функцию импульсной пробивки, благодаря чему, даже в толстом листе металла можно создать сквозное отверстие за доли секунды.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Автоматическая система управления осуществляется посредством ЧПУ собственного производства Alpha-T, уменьшая трудозатраты производства.
- Лазерный источник IPG или Raycus.
- Японский cерводвигатель Panasonic.
- Немецкий редуктор и косозубая рейка-шестерня Wittenstein Alpha.
Числовое программное управление
Обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Совместим с несколькими графическими файлами, включая DXF, DWG, PLT И NC. Мониторинг основных компонентов осуществляется в режиме реального времени, а скорость реакции программы происходит за доли секунд. Система проста в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.

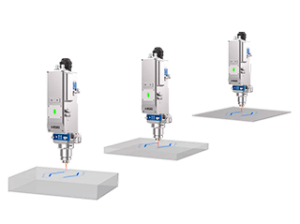

Лазерная режущая головка с автофокусом
Производитель компании HSG разработал высокомощные режущие головки мощностью от 3 до 6 кВт, которые оснащены автофокусом и интеллектуальным переключением режимов для достижения стабильной резки металлических листов. Передача энергии лазерного излучения в 99,95% позволяет получать стабильный чистый рез с идеальной поверхностью и кромкой.

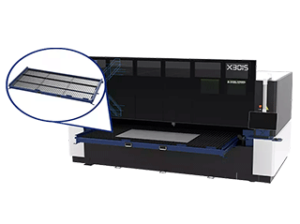

Платформа с толкающим механизмом
Платформа обеспечивает возможность задней загрузки. С обеих сторон платформы установлены противоударные зажимы для предотвращения вибрации при резке тонкого листа.

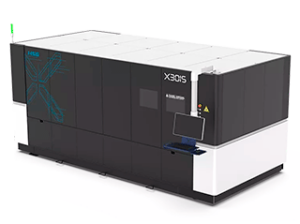

Полностью безопасная конструкция
Оборудование полностью соответствует всем европейским стандартам эксплуатации. Система с дистанционным управлением технологическими процессами ограждает оператора от множества негативных побочных факторов производства. Верхняя крышка станка предотвращает распространение дыма при резке и защищает рабочий климат от загрязнения, а защитное стекло со специальным покрытием OD6 обеспечивает эффективную защиту сетчатки глаза от лазерного излучения.
Технические характеристики
| Модель | X3015 |
|---|---|
| Рабочий стол (Д×Ш) | 3000×1500 мм |
| Точность позиционирования | ±0,03 мм |
| Точность репозиционирования по X/Y осям | ±0,03 мм |
| Макс. скорость перемещения | 120 м/мин |
| Макс. ускорение | 1,5 g |
| Мощность лазера | 3-6 кВт |
| Система ЧПУ | Alpha T Bus (сенсорный) |
| Лазерный источник | Raycus/IPG |
