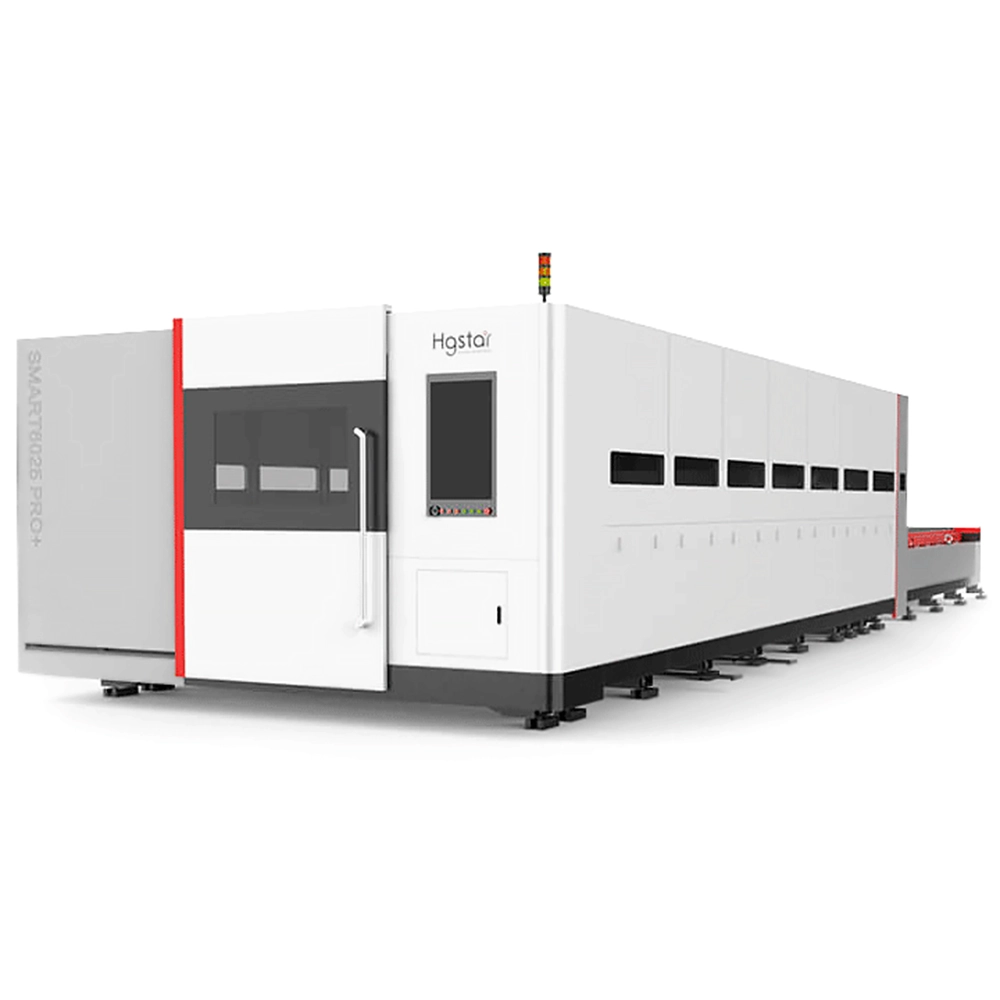

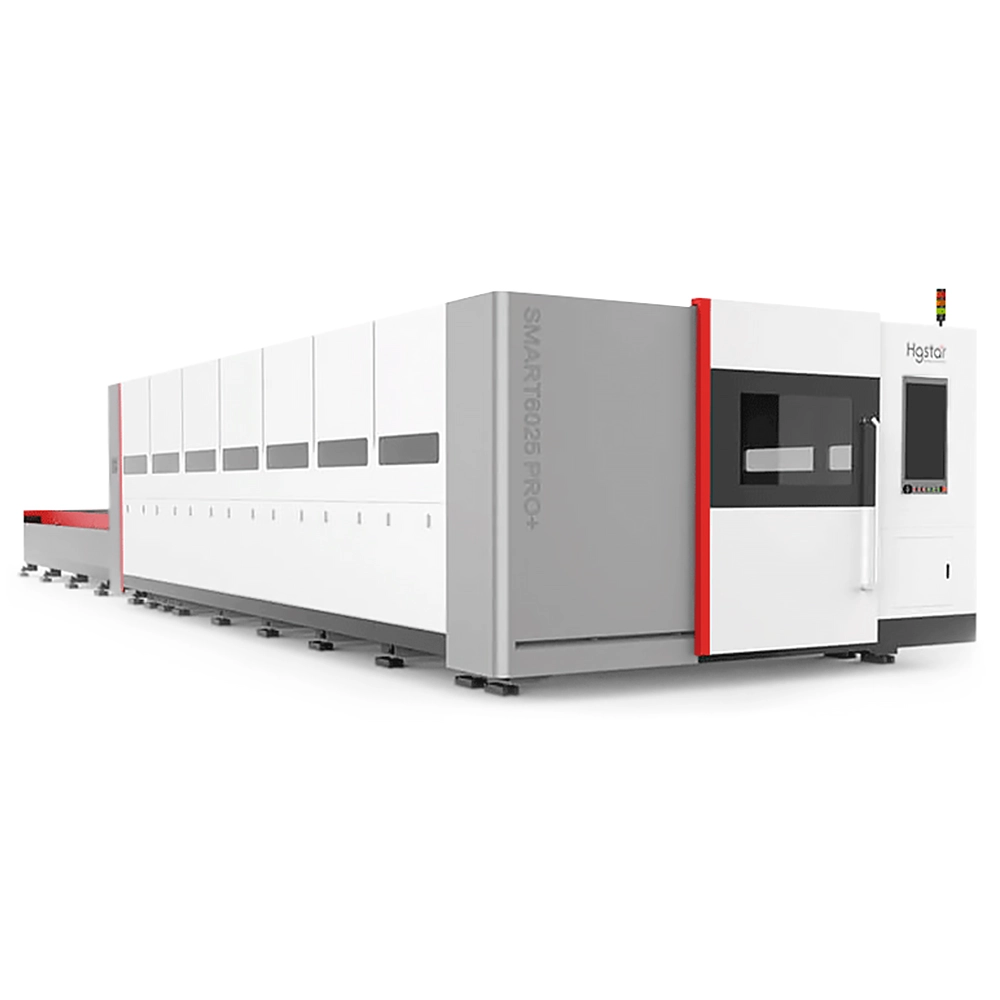

Высокомощный лазерный станок HGTECH серии SMART PRO PLUS для резки листов металла
- Мощность: 6–20 кВт.
- Размеры стола (Д×Ш): 6.1×2.5 м.
- Макс. скорость перемещения: 120 м/мин.
- Система ЧПУ: BOCHU.
Описание
Станок лазерной резки серии SMART PRO PLUS — это профессиональное высокомощное производственное оборудование компании HGTECH, направленное на осуществление обработки листов металла различного состава и толщены. Данное оборудование является эффективным решением, так как в своей комплектации и конструкции имеет все необходимые параметры для удовлетворения большинства технологических требований: дополнительный сменный стол, высокомощные серводвигатели и защитная кабина повышают производительность технологического цикла.
SMART PRO+ – хорошо зарекомендовавший себя станок, отличающийся высоким качеством сборки, надежностью и производительностью. Он позволяет эффективно резать черные и нержавеющие листы стали, алюминиевые сплавы, латунь и медь.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Инновационная система вентиляции и удаления производственной пыли.
- Цифровая система управления осуществляется посредством ЧПУ BOCHU, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Интеллектуальное предотвращение образования препятствий в процессе резки.
- Поиск кромки по трем точкам: угол наклона и начало листового металла определяются благодаря автоматическому определению кромки.
- Используются комплектующие от ведущих мировых производителей лазерного оборудования: лазерных источник Raycus (КНР), лазерная головка Raytools (Швейцария), электроники, пневматики и др.

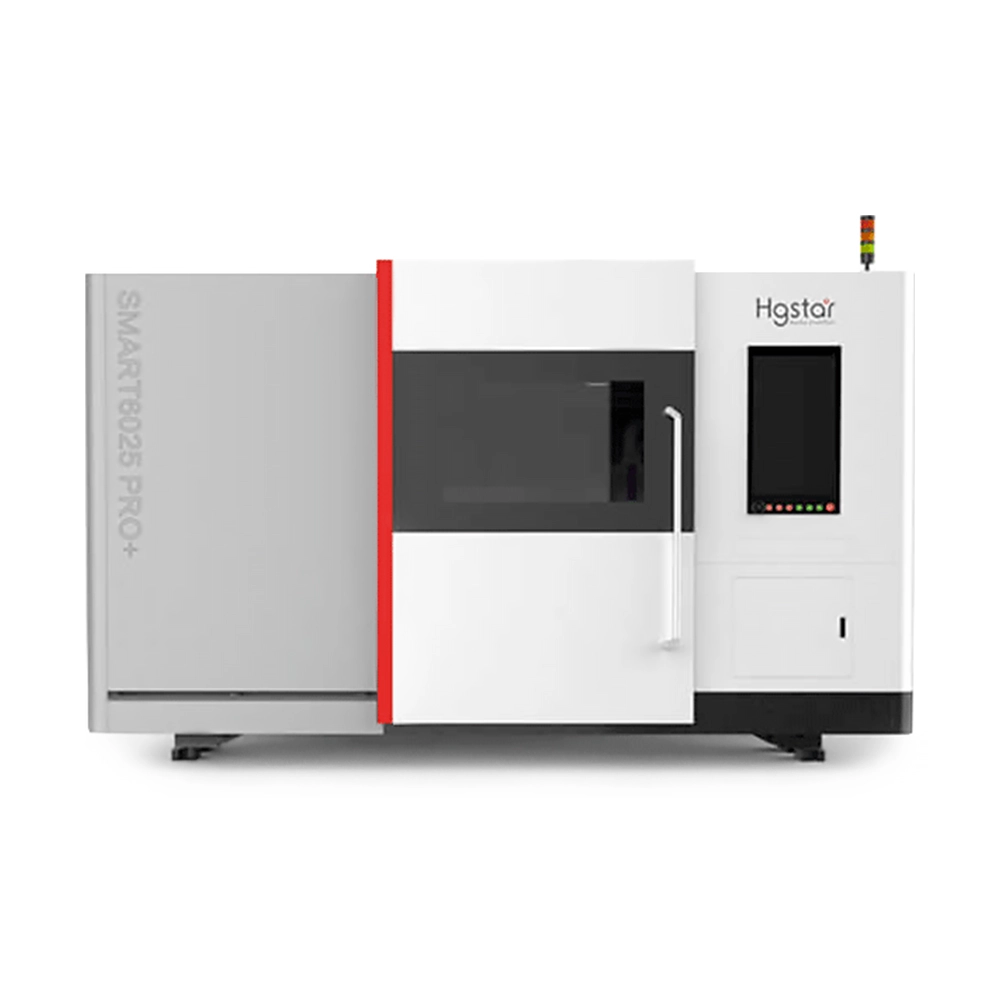

Полностью закрытая конструкция
Безопасная и экологичная кабина с полностью закрытой конструкцией. Смотровое окно сделано из защищенного от лазера стекла, соответствующего европейскому стандарту CE.
Оптоволоконный лазерный источник
Многомодульные непрерывные волоконные лазеры Raycus имеют мощность от 1000 Вт до 6000 Вт и отличаются высокой эффективностью электрооптического преобразования, высоким качеством светового пучка, высокой плотностью энергии, широкой частотой модуляции, высокой надежностью, длительным сроком службы, не требующей технического обслуживания.
Челночный сменный стол
Используется сменный стол с одновременной сменой паллет, а также двусторонний привод с цепной передачей. Сменный стол позволяет существенно повысить эффективность производственного процесса: пока происходит резка, оператор может выгружать заготовки и загружать новый лист.
Лазерная режущая головка с автофокусом
Программное обеспечение самостоятельно настраивает положение фокуса для достижения автоматизированной перфорации и резки листов различной толщины. Скорость автофокуса в десять раз выше, чем при ручной настройке.
Сварная станина станка лазерной резки
Высокопрочная станина станка обрабатывается методом отжига для снятия напряжения при температуре 600°C, что приводит к высокой жесткости конструкции; цельные механические структуры имеют преимущества малой деформации, низкой вибрации и чрезвычайно высокой точности.
Сервопривод и двигатель
Высокоскоростной серводвигатель Fuji (Япония) эффективно перемещает портал, делает резку и станок более стабильными и продлевает срок службы станка.
Технические характеристики
| Модель | SMART 6025 PRO+ |
|---|---|
| Обрабатываемая площадь по X/Y осям | 2550×6100 мм |
| Мощность лазера | 6-20 кВт |
| Макс. ускорение | 1,2 g |
| Макс. скорость перемещения | 120 м/мин |
| Точность позиционирования по X/Y осям | ±0,02 мм/м |
| Точность повторного позиционирования по X/Y осям | ±0,03 мм/м |
| Требования к источнику питания | 380 В, 50/60 Гц, 65 кВА |
| Система ЧПУ | BOCHU |
| Серводвигатель | Fuji (Япония) |
| Лазерная режущая головка | BM115 F200mm Pro Cutter 2.0 F200 |
| Дисплей | 21-дюймовый промышленный LCD |
| Система смазки | Полноавтоматическая |
| Вес оборудования | ≤17000 кг |
| Размер оборудования (Д×Ш×В) | 14700×4200×2440 мм |
| Условия эксплуатации | Температура: 0-40 °C, влажность: ≤80% |
