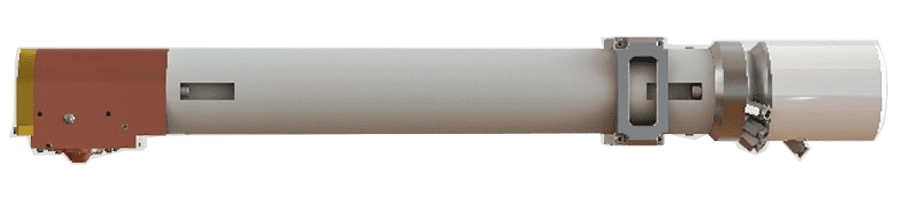

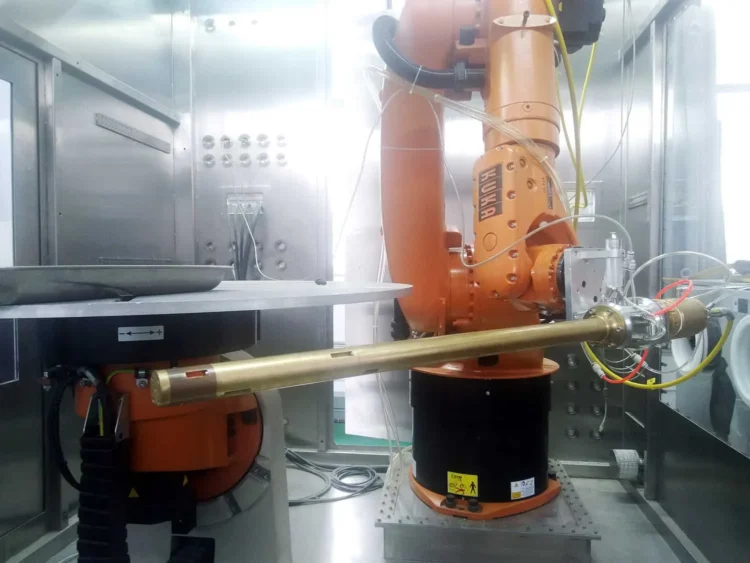

Универсальная головка для лазерной наплавки внутренних отверстий OpticMeta
- Мощность: до 4 кВт.
- Минимальный внутренний диаметр: от 60 мм.
- Максимальная глубина обработки: до 1000 мм.
- Размер рабочего пятна: 0,2–3,2 мм.
Описание

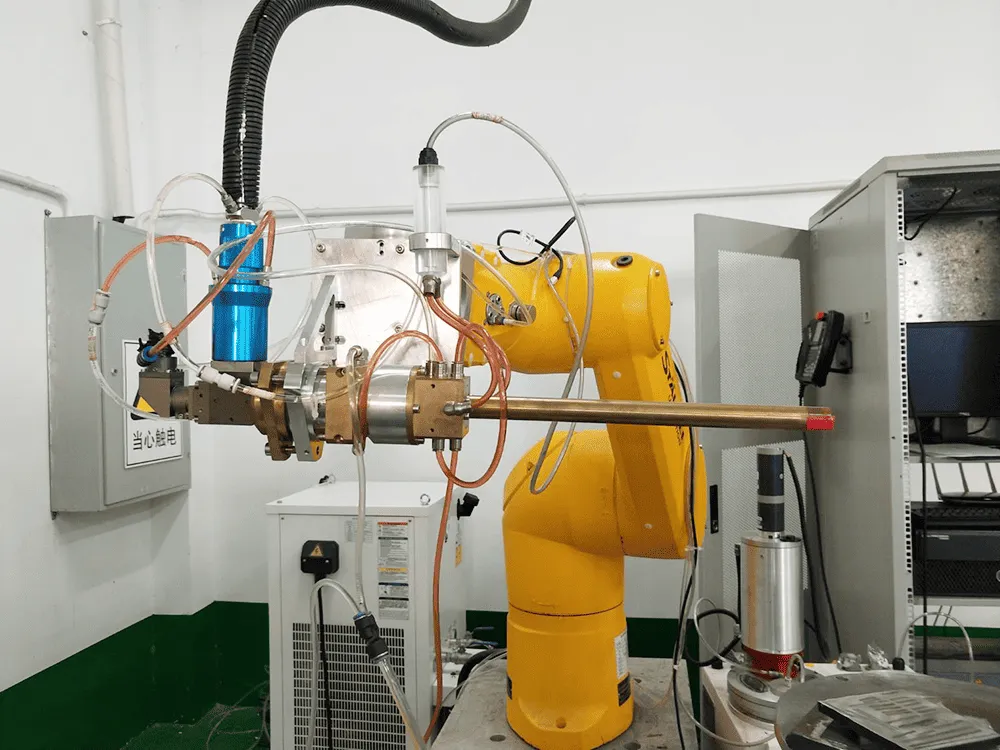

Универсальная головка для лазерной наплавки внутренних отверстий OpticMeta предназначена для нанесения покрытий на внутренние стенки деталей и обработки зон, недоступных для стандартных наружных наплавочных головок.
Модель подходит для восстановления внутренних цилиндрических поверхностей, упрочнения рабочих зон и нанесения защитных покрытий внутри отверстий. В зависимости от задачи головка может использоваться в исполнении для длинных внутренних отверстий или в компактном исполнении для малого диаметра.

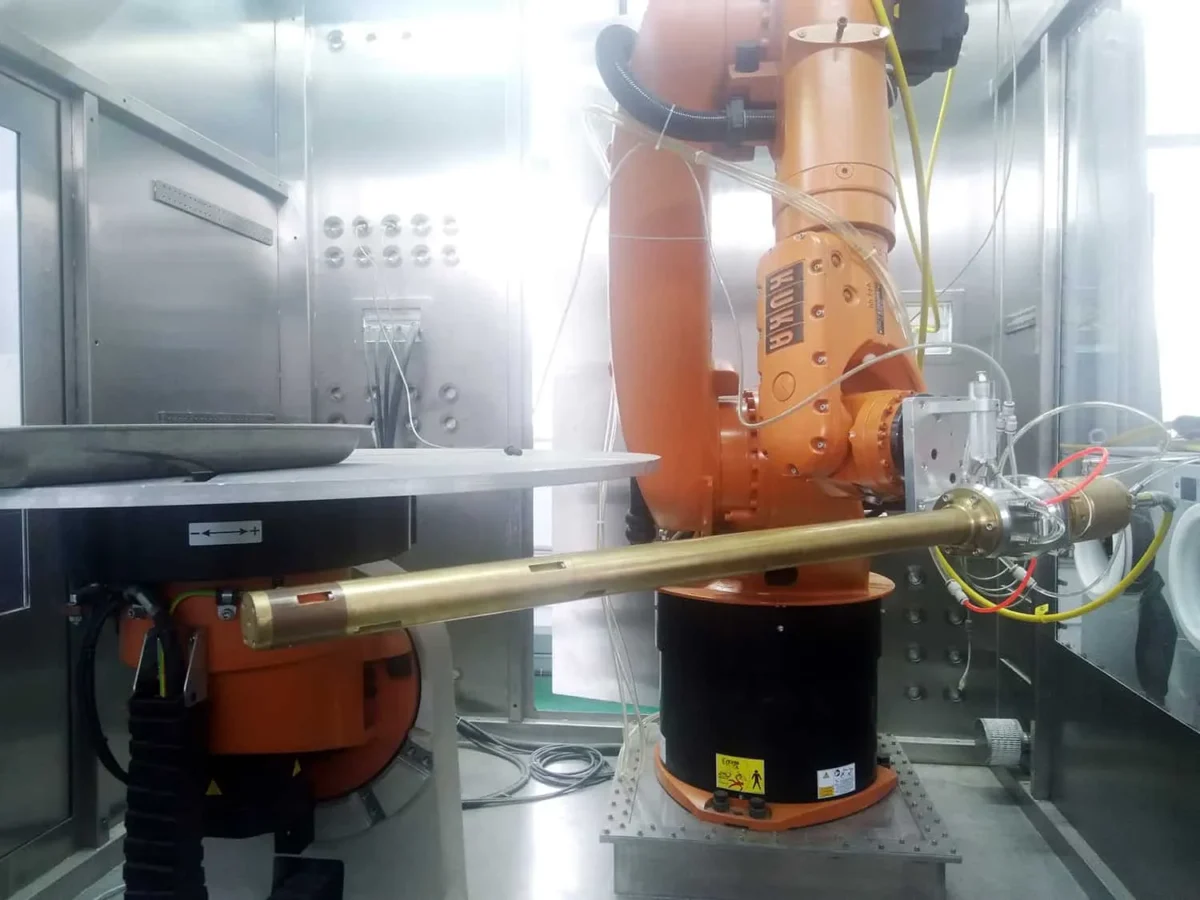

Версия для длинных отверстий рассчитана на глубину доступа до 1000 мм и минимальный внутренний диаметр от 60 мм. Компактная версия позволяет работать с отверстиями от 26 мм при глубине до 300 мм. Такой выбор исполнений помогает подобрать конфигурацию под геометрию детали, требуемую глубину обработки и допустимый размер лазерного пятна.
Особенности
- Предназначена для лазерной наплавки внутренних поверхностей.
- Два исполнения: для длинных внутренних отверстий и для отверстий малого диаметра.
- Минимальный внутренний диаметр обработки — от 26 мм в компактной версии.
- Максимальная глубина доступа — до 1000 мм в длинном исполнении.
- Рабочее лазерное пятно регулируется в диапазоне 0,2–3,2 мм для длинного исполнения.
- Максимальная мощность — до 4 кВт.
- Волоконный интерфейс QBH.
- Подходит для восстановления геометрии, упрочнения и нанесения функционального покрытия внутри отверстий.
- Позволяет обрабатывать внутренние поверхности без полного изменения конструкции детали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Лазерная наплавка внутренних стенок деталей |
| Применяемая мощность лазера | до 4 кВт |
| Минимальный внутренний диаметр трубы | ≥75 мм |
| Глубина обработки для версии второго поколения | ≤300 мм |
| Максимальная глубина обработки | до 3000 мм |
| Регулировка фокусной линзы | 0–6 мм |
| Тип сопла | Коаксиальное кольцевое |
| Интерфейсы подключения | Различные варианты |
| Волоконный интерфейс | QBH |
| Ширина наплавки | 0,6–1,5 мм |
Варианты исполнения
| Параметр | Длинная головка для внутренних отверстий | Малогабаритная головка для внутренних отверстий |
|---|---|---|
| Минимальный внутренний диаметр наплавки | 60 мм | 26 мм |
| Максимальная доступная глубина | 1000 мм | 300 мм |
| Размер рабочего лазерного пятна | 0,2–3,2 мм | 2 мм |
| Максимальная мощность | 4000 Вт | 2000 Вт |
| Максимальная линейная скорость | 100 мм/с | 40 мм/с |
