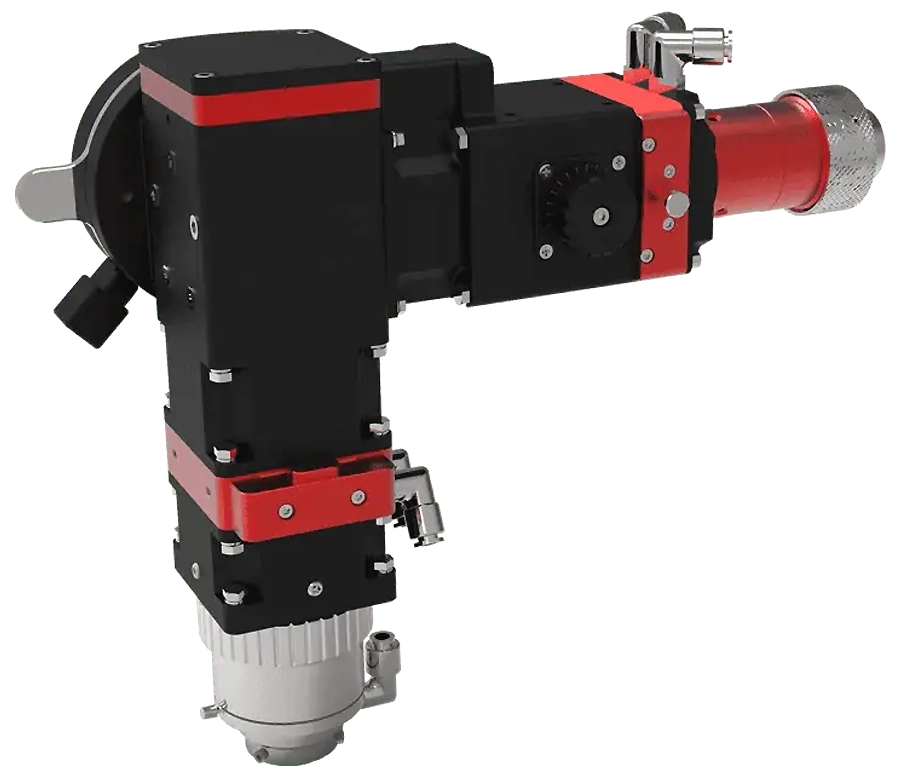

Угловая головка для лазерной наплавки OpticMeta Bent Version
- Мощность: до 12 кВт.
- Длина волны: 900–1100 нм.
- Размер кругового пятна: 0,5–5,0 мм.
- Размер полосового пятна: до 24×3 мм.
Описание
Угловые головки для лазерной наплавки OpticMeta Bent Version предназначены для задач, где требуется изменить направление оптического пути и подвести лазерное излучение к зоне обработки под углом. Такая конструкция удобна при работе с деталями сложной формы, ограниченным доступом или нестандартной компоновкой роботизированного комплекса.
Головка выполняет преобразование и фокусировку лазерного луча, создавая достаточную плотность энергии для расплавления металлического порошка и формирования наплавленного слоя. Оптическая система может работать с волоконными и полупроводниковыми лазерами мощностью до 12 кВт.
В базовом исполнении головка формирует круговое пятно диаметром 0,5–5,0 мм. При установке формирующего модуля круговое пятно может быть преобразовано в полосовое до 24×3 мм — это подходит для более производительной наплавки больших участков и лазерного упрочнения.
Особенности
- Угловой оптический путь для удобной интеграции в роботизированные комплексы.
- Поддержка лазерной мощности до 12 кВт.
- Совместимость с волоконными и полупроводниковыми лазерами.
- Круговое пятно диаметром 0,5–5,0 мм.
- Возможность формирования полосового пятна до 24×3 мм.
- Пропускание лазерной энергии не менее 99,5%.
- Точная регулировка соосности лазерного луча и порошкового потока.
- Регулировка положения фокуса в диапазоне до 10 мм.
- Регулировка высоты сопла до 23 мм.
- Защитные стекла для коллимационной и фокусирующей оптики.
- Герметичная ударозащищенная конструкция с водяным охлаждением.
- Опциональная коаксиальная визуализация для позиционирования и контроля ванны расплава.

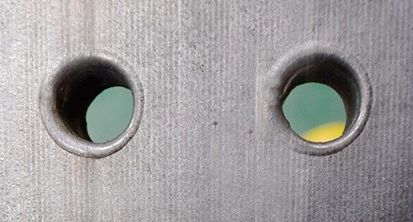

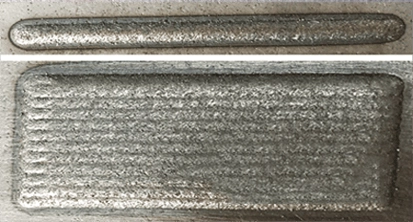

Образцы обработки
Опциональные модули
| Модуль | Назначение |
|---|---|
| Коаксиальная визуализация | Помогает точно позиционировать лазерное пятно относительно детали и наблюдать зону обработки |
| Мониторинг ванны расплава | Используется для контроля формы, размера и температуры ванны расплава в реальном времени |
| Формирующий модуль | Преобразует круговое пятно в полосовое для повышения производительности |
| Быстросменное устройство | Упрощает замену головки при работе с разными технологическими процессами |
Технические характеристики
| Параметр | LAMLH-T | LAMLH-TV |
|---|---|---|
| Тип оптического пути | Изогнутый / поворотный | Изогнутый / поворотный |
| Модуль разделения луча | Нет | Да |
| Применимая длина волны | 900–1100 нм | 900–1100 нм |
| Максимальная применимая мощность | 12000 Вт | 12000 Вт |
| Пропускание лазерной энергии | ≥99,5% при 1060–1080 нм | ≥99,5% при 1060–1080 нм |
| Волоконный интерфейс | QBH, LLK-B/D | QBH, LLK-B/D |
| Регулировка соосности оптического пути | Точная регулировка по X—Y | Точная регулировка по X—Y |
| Коллимационное расстояние | 100/150/200 мм | 100/150/200 мм |
| Фокусное расстояние | 200/250/300 мм | 200/250/300 мм |
| Размер выходного кругового пятна | 0,5–5,0 мм | 0,5–5,0 мм |
| Режим фокусировки | Ручной | Ручной |
| Диапазон фокусировки | ±5 мм | ±5 мм |
| Модуль визуализации | Нет | Да |
| Тип камеры для визуализации | — | CCD/CMOS |
| Формирующий модуль полосового пятна | Доступен | Доступен |
| Типовая эффективность наплавки | ≥10 мм³/с | ≥10 мм³/с |
| Размер полосового пятна | 8×2/10×2/12×2/15×2,5/16×3 мм | 8×2/10×2/12×2/15×2,5/16×3 мм |
| Габаритные размеры, Д×Ш×В | 278×147×216 мм | 356×147×216 мм |
| Масса | 8 кг | 9 кг |
