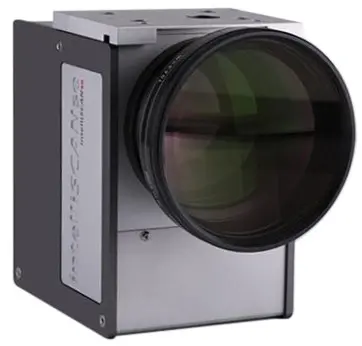

Сканирующая 2D головка SCANLAB intelliSCAN de 20 с цифровым энкодером

Сканаторные головки intelliSCAN de с цифровыми энкодерами фирмы SCANLAB отличаются повышенной точностью и долговременной стабильностью, что делает их оптимальным выбором для сфер применения с исключительно высокими требованиями.

Сканирующая головка intelliSCANde имеет компактные размеры и модульную конструкцию, что существенно упрощает интеграцию в производственные линии. Широко используется для лазерной маркировки, сварки, резки, аддитивного производства, микроструктурирования и динамической обработки («on the fly»).

Особенности

• Модель доступна для четырех длин волн (355 нм, 532 нм, 1064 нм или 10600 нм).
• Может комбинироваться с различными объективами.
• Управление осуществляется по цифровому протоколу XY2-100 или SL2-100.
• Высочайшая точность благодаря низкому уровню шума сигнала датчика положения (минимальные значения осцилляции).
• Отлично подходит для высокотехнологичных сфер применения, в которых предъявляются высочайшие требования как к производительности, так и к точности.
• Компактный корпус со степенью защиты от влаги и пыли IP66.
• Интерфейс SL2-100 поддерживает комплексное 20-битное управление с помощью платы управления RTC5/RTC6 от SCANLAB.
• Гарантирует максимальную точность обработки благодаря высокой помехоустойчивости.
• Запатентованная компанией SCANLAB технология «энкодера со световым указателем» с установленным на конце ротора зеркалом, обладающим пониженной инерцией.
• Используемые в сканирующих головках гальванометрические сканаторы dynAXISse обеспечивают высочайшую точность.
• Используется диск цифрового энкодера с радиальной шкалой.
• Чрезвычайно низкая осцилляция (шумы) и минимальные показатели дрейфа при максимальной линейности.
• Стандартный принцип действия аналогового датчика положения с пропорциональным затемнением разных фотодиодов.
• Опционально с водяным или воздушным охлаждением.

Лазерное сверление/резка

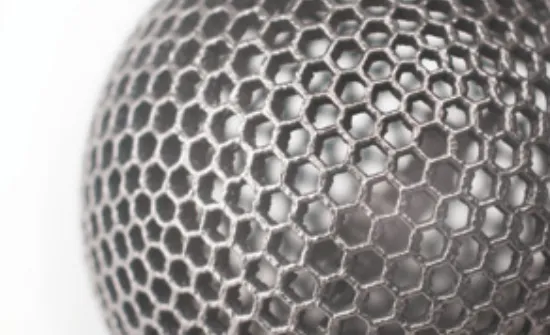

Селективное лазерное спекание

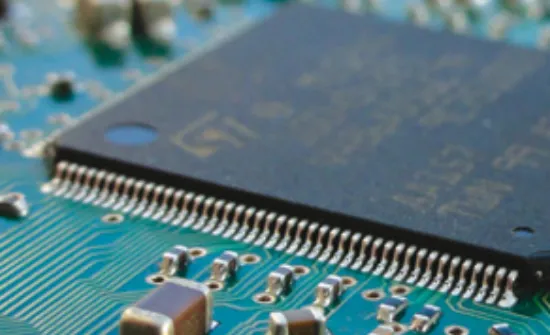

Маркировка

Опции и варианты

Варианты корпуса

• Все сканирующие головки серийно или опционально (для апертур 10 мм и 14 мм) оснащаются системой водяного охлаждения.
• В стандартной комплектации с воздушным охлаждением (для апертур 20 мм и 30 мм).
• В качестве сканирующего модуля без корпуса (не все апертуры).

Дополнения

• VarioSCAN: расширение до 3-осевой сканирующей системы.
• ExcelliSHIFT: расширение до высокоскоростной 3-осевой сканирующей системы.
• Адаптер для камеры для визуального контроля процесса.

Оптика

• Более 50 покрытий для разной длины волны (от ультрафиолетового до инфракрасного диапазона) в стандартной комплектации.
• Широкий выбор объективов.
• Высокопроизводительная версия с облегченными зеркалами.
• Возможны индивидуальные варианты исполнения.

Платы управления

• RTC5 и RTC6 (PCIe, Ethernet).

Программное обеспечение

• Тюнинги для разных сфер применения и клиентов (алгоритмы регулировки и наборы параметров).
• LaserDESK: профессиональное программное обеспечение для лазерной маркировки и обработки материалов.
• SCANalign: для автоматического и точного позиционирования лазерного луча; высокоточная калибровочная система, интегрируемая в технологический процесс.
• Универсальные калибровочные системы: correXion pro, CALsheet.

Технические характеристики
