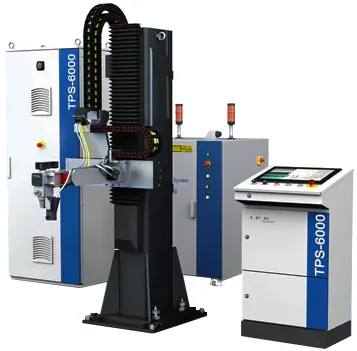

Система сварки для труб и профилей IPG TPS 6000
Для сварки продольных швов труб и профилей.
- Толщина стенок: 0,7–4 мм.
- Мощность лазера: до 10 кВт.
- Сварочная голова: FLW-D30 или FLW-D50.
Описание
Интегрированная сварочная система для сварки продольных швов труб и профилей. Оснащена сварочной головой IPG и блоком слежения за швом на трехкоординатной сварочной колонне.
Обеспечивает сварные швы высокой прочности, без дефектов, с малым показателем термического влияния в зоне сварки. Подходит для обработки труб и профилей из углеродистой и нержавеющей стали с толщиной стенок от 0,7 до 4 мм.
Особенности
- Интегрированная система слежения за швом.
- Трехосевая прецизионная координатная система.
- Электронное управление подачей технологического газа.
- Встроенное программное обеспечение для управления установкой.
- Жесткая компактная конструкция из стали и алюминия.
- Высокоэффективные волоконные лазеры до 10 кВт.
- Легкая интеграция в производственную линию.
Основные характеристики
| Мощность волоконного лазера | До 10 кВт |
| Система доставки излучения | Сварочная голова: FLW-D30 или FLW-D50 Типовая оптическая система включает:
|
| Координатная система | 3 оси ЧПУ Ось X (параллельно оси трубы): 300 мм Ось Y (перпендикулярно оси трубы): 50 мм (управление осуществляется устройством слежения за швом) Ось Z (вертикально): 500 мм |
| Система управления | Независимый промышленный ПК-контроллер Цветной сенсорный дисплей для воспроизведения изображения и управления НМI |
| Связь | Интерфейс связи с внешним контроллером оборудования заказчика через шину Fieldbus или аналоговый сигнал Интерфейс блокировки лазера для интеграции с системой безопасности заказчика |
| Габариты TPS Габариты лазера | 950×1450×2050 мм 856×806×1106 (в зависимости от выбранной модели) |
| Вес | 330 кг |
