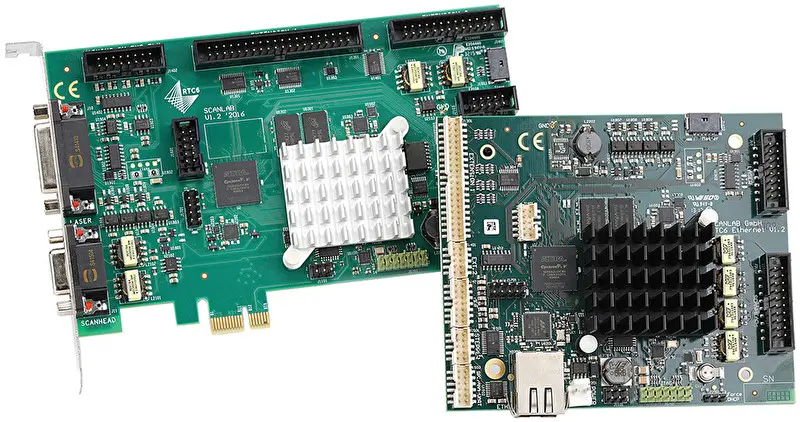

Плата управления SCANLAB RTC для сканирующих систем
- Интерфейс ПК: PCI Express, Ethernet
- Интерфейс сканирующей головки: SL2-100.
- Разрешение: 16/20 бит.
Описание
Платы управления серии RTC фирмы SCANLAB обеспечивают интеллектуальное и гибкое управление системами сканирования, лазерами и периферийными устройствами в режиме реального времени. Благодаря интерфейсам PCI Express или Ethernet они быстро интегрируются в систему. Программное обеспечение с подробной документацией упрощает интеграцию в прикладные программы. Платы управления RTC поддерживаются многими пакетами программного обеспечения для лазерных приложений.
Особенности
- Синхронное управление системой сканирования и лазером.
- Режимы управления для всех распространенных лазеров.
- Гибкое программирование векторных и растровых процессов.
- Независимое от платформы дистанционное управление RTC6 Ethernet: обеспечивает простое подключение к ПЛК, системам Linux или встроенным ПК.
- Автоматическая коррекция полей изображения.
- Поддержка 3D обработки.
- Одновременный контроль двух систем сканирования.
- Точечный дистанционный контроль (SDC).
Технические характеристики
| Модели | RTC6 | RTC5 | RTC4 |
|---|---|---|---|
| Интерфейс ПК | PCI Express, Gigabit Ethernet | PCI, PCI Express | PCI Express, Ethernet |
| Автономное управление | Да (только при наличии работы сети Интернет) | Нет | Нет |
| Дистанционный интерфейс | Да (только при наличии работы сети Интернет) | Нет | Нет |
| Передача данных | Да (только при наличии работы сети Интернет) | Нет | Нет |
| Интерфейс сканирующей головки | SL2-100 | SL2-100 | SL2-100 |
| Гальваническая изоляция | Да | Нет | Нет |
| Разрешение | 20 бит | 20 бит | 16 бит |
| Разъем | 9-контактный D-SUB | 9-контактный D-SUB | 25-контактный D-SUB |
| Разъем для лазера | 15-контактный D-SUB | 15-контактный D-SUB | 9-контактный D-SUB |
| Поддержка функции SCANahead | Да | Нет | Нет |
| Формат файла корректировки | ct5 | ct5 | ctb |
| Количество файлов коррекции 2D / 3D | 8 / 8 | 4 / 4 | 2 / 1 |
| Количество осей с обработка на ходу (POF) | 2 | 2 | 2 |
| Разрешение | 29 бит | 24 бит | — |
| Макс. разрешение растрового изображения (пикселей) | 800 кГц, опционально 3,2 МГц | 308 кГц | 50 кГц |
| McBSP (при поддержке OIE) | Да | Да | Нет |
| Интерфейс RS232 | Да | Да | Да |
| Управление ступенчатым двигателем | Да | Да | Да |
| Синхронизация лазеров | Да | Да | Да |
| Контроль в зависимости от скорости лазера | Да | Ограничено | Нет |
| Порты ввода-вывода 8 / 16 бит | Да | Да | Да |
