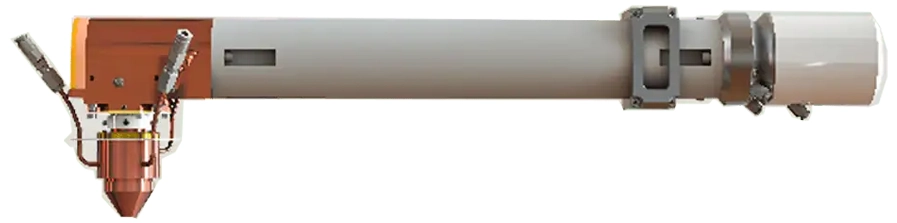

Малогабаритная головка для лазерной наплавки с трехточечным соплом OpticMeta

Малогабаритная головка для лазерной наплавки с трехточечным соплом OpticMeta предназначена для работы в ограниченном пространстве и обработки внутренних поверхностей деталей с диаметром от 180 мм. Конструкция рассчитана на установку обычного трехточечного сопла, которое формирует стабильную подачу порошка в зону лазерного воздействия.

Головка подходит для стандартных задач лазерной наплавки, где важны взаимозаменяемость расходных элементов, контролируемая ширина дорожки и высокая эффективность процесса. Ширина наплавки составляет около 2,5–3 мм, что удобно для восстановления локальных участков и нанесения аккуратных функциональных покрытий.

Оптическая часть выполнена на линзах из плавленого кварца, используется волоконный интерфейс QBH. Для настройки процесса предусмотрена регулировка расфокусировки в диапазоне 0–10 мм, а соосность лазерного луча и порошкового потока может точно корректироваться при наладке.

Особенности

• Малогабаритное исполнение для работы в узких зонах.
• Трехточечное сопло для стандартной лазерной наплавки.
• Максимальная мощность лазера — до 3,5 кВт.
• Минимальный внутренний диаметр обрабатываемой детали — от 180 мм.
• Ширина наплавки — около 2,5–3 мм.
• Рабочее расстояние сопла — 8–10 мм.
• Регулировка расфокусировки в диапазоне 0–10 мм.
• Точная настройка соосности лазерного луча и порошкового потока.
• Интерфейс QBH для подключения оптоволокна.
• Потери мощности по результатам испытания — не более 4,5%.

Образцы обработки

Испытание и результат обработки

При испытании малогабаритной головки внутренняя поверхность трубы из стали 45 была восстановлена лазерной наплавкой с использованием износостойкого порошка на основе железа. Покрытие получилось гладким и равномерным, без пор и трещин. Средняя твердость основы увеличилась с 20 HRC до 60 HRC после наплавки.
