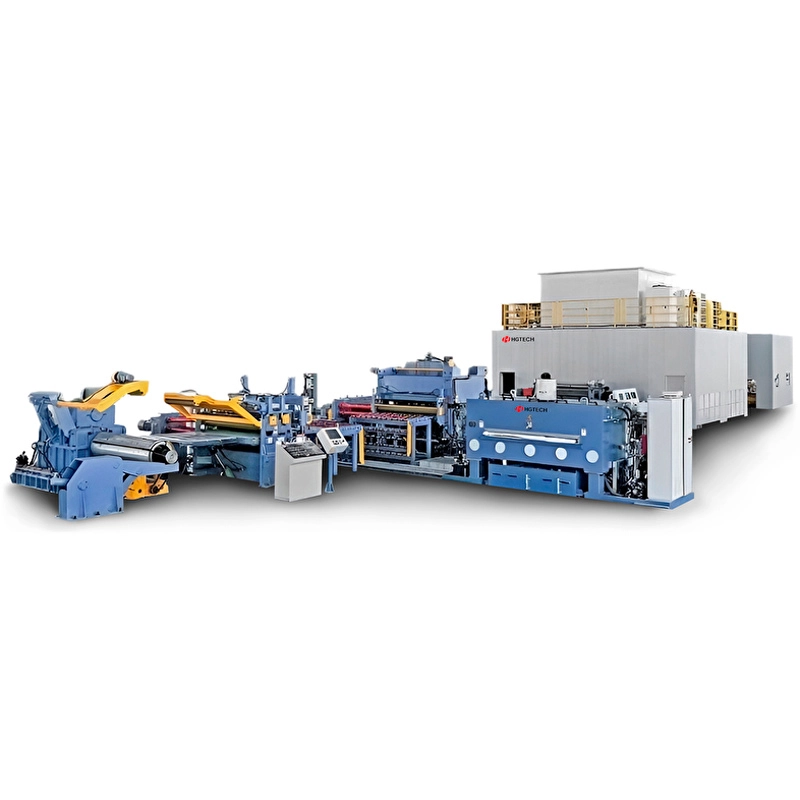

Линия для лазерной резки рулонов HGTECH CPL-3X2150
- Мощность: до 6000 Вт.
- Ширина рулона: 500-2150 мм.
- Макс. скорость перемещения: 50 м/мин.
- Система ЧПУ: Siemens 840D sl.
Описание

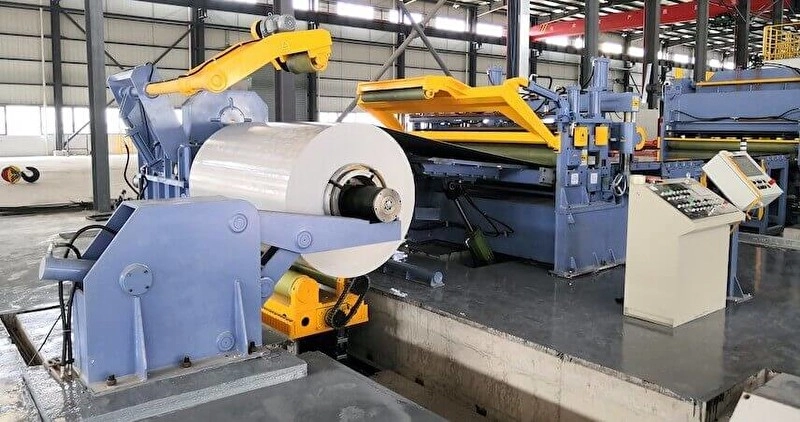

Широкоформатная линия для лазерной резки металлических рулонов модели CPL-3X2150 от компании HGTECH подходит для всех видов серийного производства. Максимальный уровень автоматизации позволяет производить лазерную резку практически в непрерывном режиме, делая техническую паузу только лишь для загрузки рулона. Благодаря налаженной конструкции, исключает подготовительные процессы разматывания, нарезки и раскроя материала перед основной обработкой, что повышает эффективность производства.

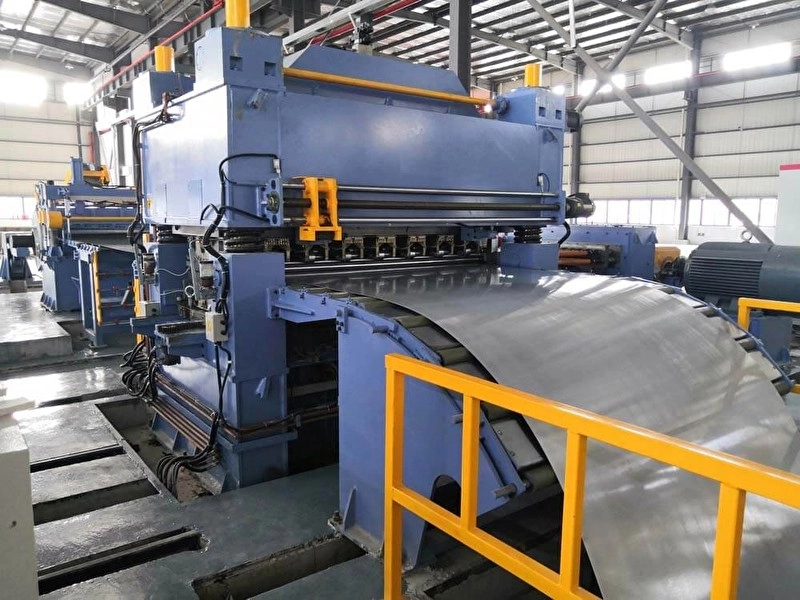

Применяя прецизионный выравнивающий станок, высокоточную систему подачи и резки, усовершенствованную автоматическую систему штабелирования и т.д., производственная линия лазерной резки с легкостью адаптируется к обработке различных металлических материалов: алюминия, холоднокатаной стали, оцинкованной и нержавеющей стали.
Особенности
- Используется волоконный лазер с высокой производительностью.
- Низкие затраты на техническое обслуживание.
- Скорость резки при толщине материала 1 мм может достигать 50-60 метров в минуту.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Цифровая система управления осуществляется посредством ЧПУ, полностью автоматизируя производственный процесс и уменьшая трудозатраты.
- Оптимизированная компоновка для резки деталей различной формы без кромок.
- Благодаря непрерывной работе катушки, исключает потери материала верхней и конечной частей рулона.
Технические характеристики
| Технические параметры | |
|---|---|
| Мощность лазера | 3-6 кВт |
| Фокусное расстояние | 125 мм, автофокус |
| Операционная система | Windows 7 |
| Система ЧПУ | Siemens 840D sl |
| Скорость выравнивающей подачи | 0-50 м/мин |
| Скорость резки | 50 м/мин (при толщине материала 1 мм) |
| Параметры сырья | |
| Материалы | Обычная холоднокатаная стальная пластина, оцинкованная пластина, травильная пластина, y-образная пластина и пластины из алюминиевого сплава 5 и 6 серий |
| Предел прочности при растяжении | 220-980 МПа |
| Толщина листового металла | Сталь: 0,5-3,5 мм; алюминий: 0,6-3,0 мм |
| Ширина рулона | 500-2150 мм |
| Вес рулона | 20-30 т |
| Внутренний диаметр катушки | ≈508/610 мм |
| Наружный диаметр катушки | ≈800-2000 мм |
| Параметры готового изделия | |
| Длина детали | 150-4000 мм |
| Форма детали | Прямоугольная, трапециевидная формы, а также детали с индивидуальными параметрами |
| Точность контура | ±0,5 мм/м |
| Точность выравнивания | 1 мм/м2 |
| Условия эксплуатации | |
| Температура окружающей среды | 5~45°C |
| Относительная влажность окружающей среды | 80% |
| Источник питания | 380 В±10% переменного тока, трехфазный, 50 Гц±2 Гц |
| Сжатый воздух | 0,6 МПа и 1,4 МПа |
| Охлаждающая жидкость | Промышленная очищенная вода |
