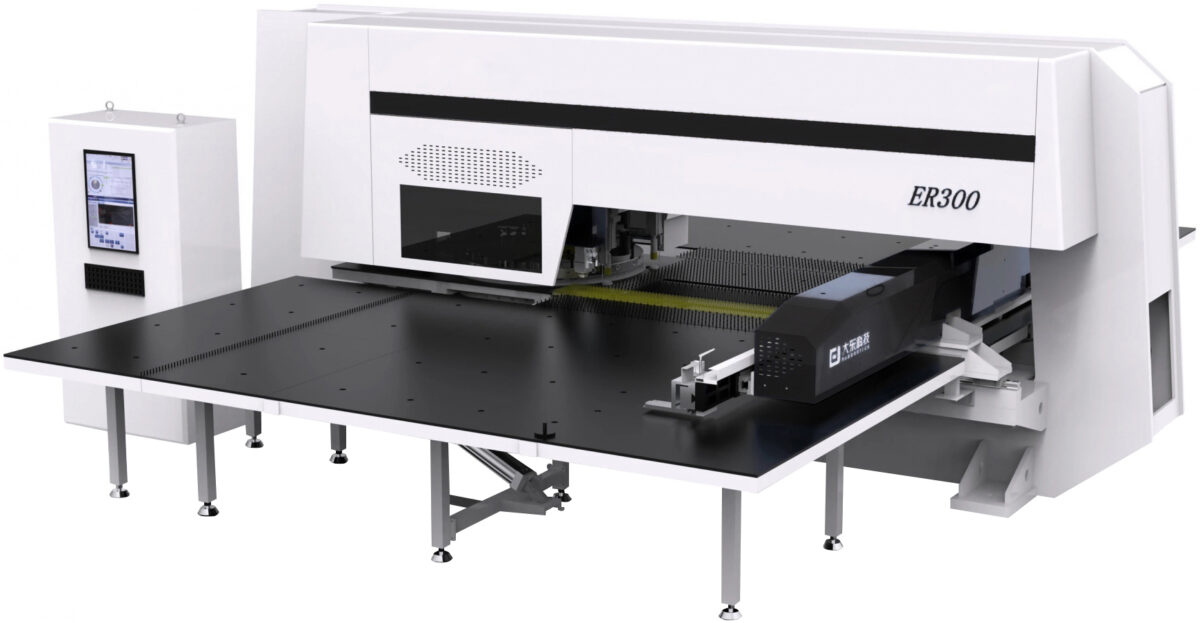

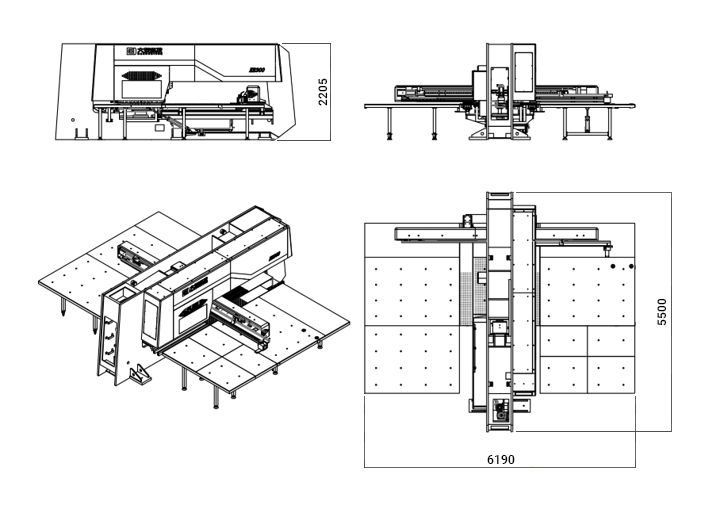

Комбинированный пробивной станок с лазерной резкой Dardontech COMBI D-ERL 300
- Мощность лазера: 3 кВт.
- Пробивная мощность: 300 кН.
- Диапазон обработки: 5000×1500 мм (при однократном позиционировании).
Описание
COMBI D-ERL 300 объединяет возможности координатно-пробивного пресса и станка лазерной резки. Выполняет штамповку, формовку, маркировку и резку металла. Такое объединение функций снижает стоимость и время производства.
Особенности
- Револьверная головка на 32 станции.

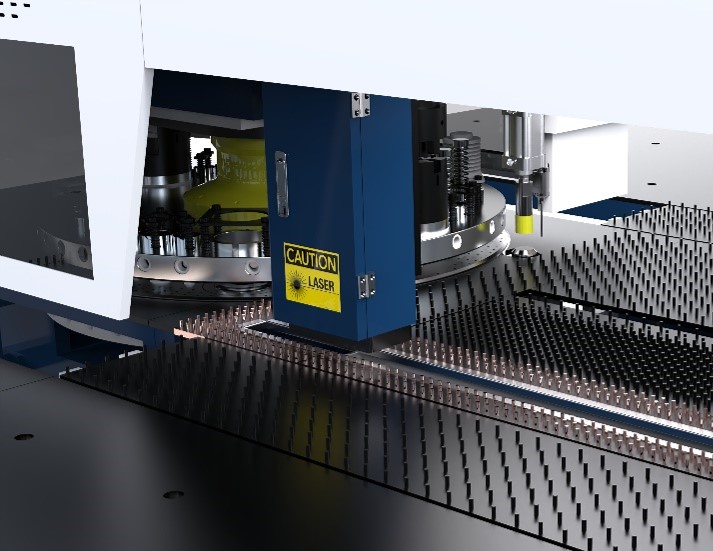

- Волоконный лазер обрабатывает материалы, трудно поддающиеся резке: медь, латунь, титан.
- Суппорт лазерной головки может быть как подвижным, так и неподвижным.
- Бесконтактный емкостный датчик на лазерной головке.

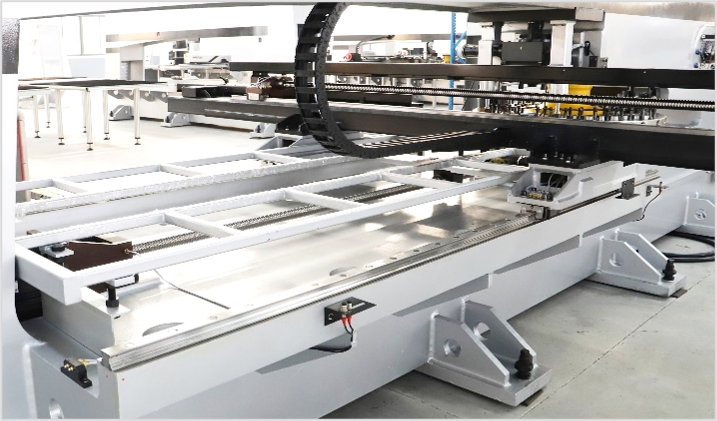

- Вспомогательная платформа может двигаться вместе с листом. Это на 30% снижает силу трения.
- Плавающие пневмозажимы уменьшают деформацию листа.
- При перекосе листа двигатель останавливается.
- Для точности повторного позиционирования цилиндр прижимает лист.
- Интеллектуальный сервопривод позволяет плавно регулировать ход пуансона и учитывать любые требования к кривой давления.
- Двигатели, линейные направляющие и шарико-винтовая пара Rexroth.
- Револьверная головка изготовлена из конструкционной стали s50C на высокоточных фрезерных станках Mazak (Япония).
- Прочная закрытая О-образная станина.
- Лоток для деталей 400×1300 мм.
- Конвейерная система (опционально).
- Щеточный или шариковый стол на выбор.
- Низкий уровень шума.

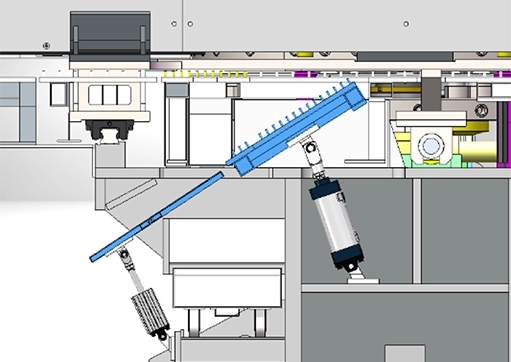

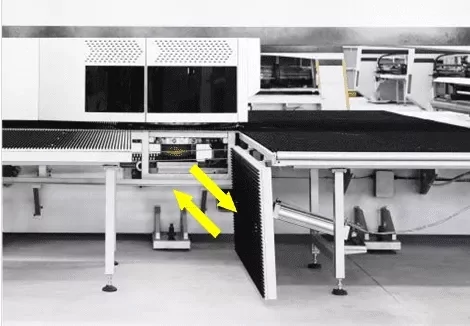

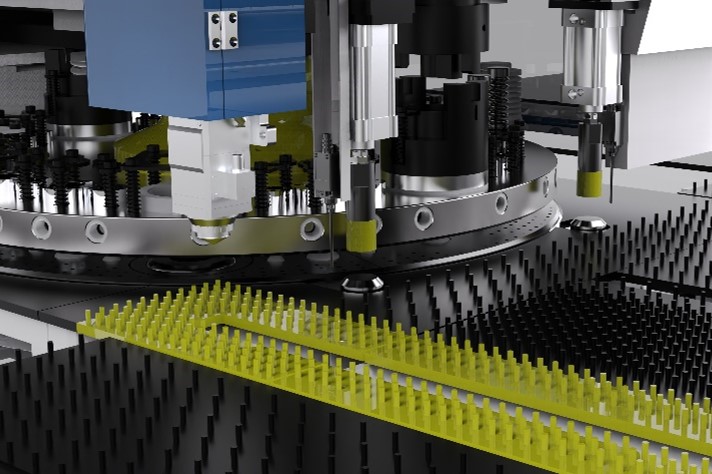

Автоматический рабочий люк*
*Только для подвижной лазерной головки ERL300 B.
Позволяет сбрасывать небольшие детали в лоток размером 400×1300 мм или на конвейерную ленту.
Также может использоваться для удаления больших обрезков во время лазерной резки.

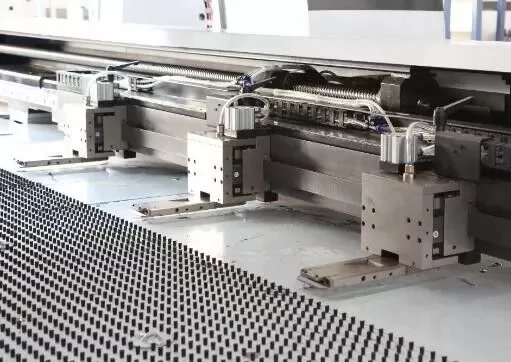

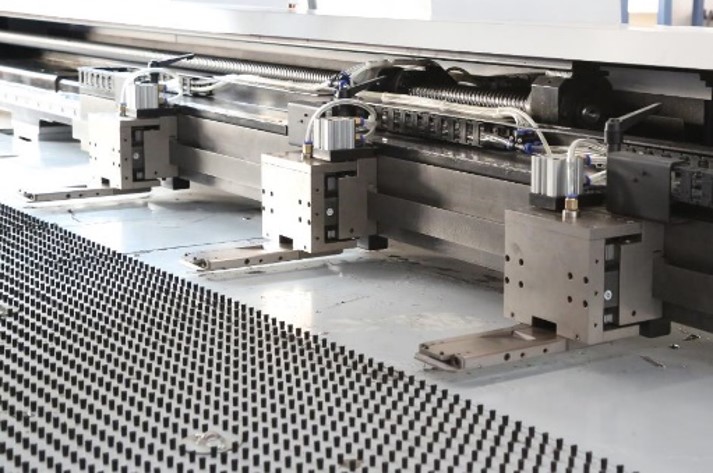

Автоматические зажимы
При пробивке более тонкого материала возникает проблема — контроль перемещения листа в рабочей зоне, свободной от захватов. Для решения этой проблемы можно использовать три зажима или более.
Автоматическое позиционирование зажимов сокращает время настройки, а также обеспечивает гибкость и производительность станка.

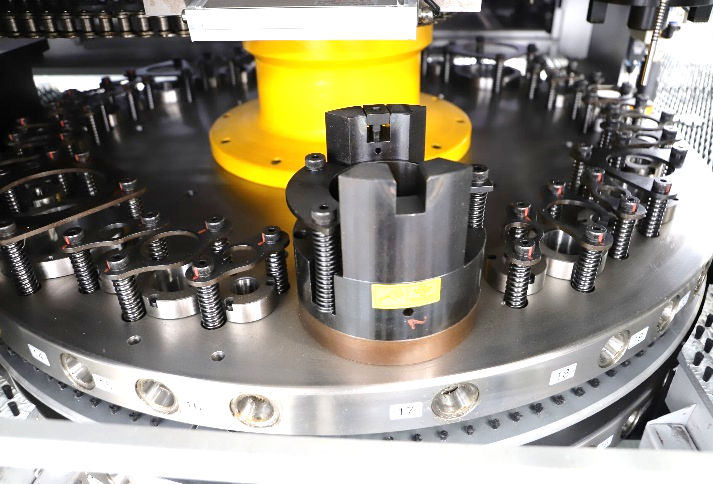

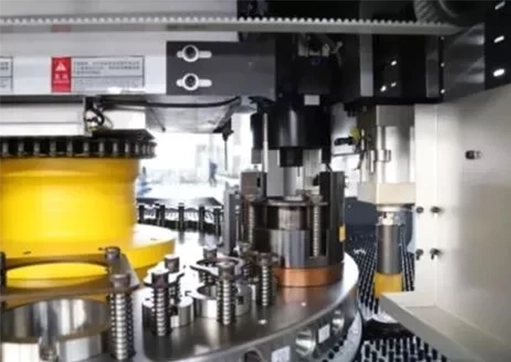

Поворотные станции
Инструменты поворачиваются с шагом 0,01°. Это позволяет обрабатывать детали сложной формы с минимальным количеством инструментов.
Смена инструмента занимает менее 3 секунд для полного перемещения револьверной головки и всего 0,6 секунд для одного инструмента.

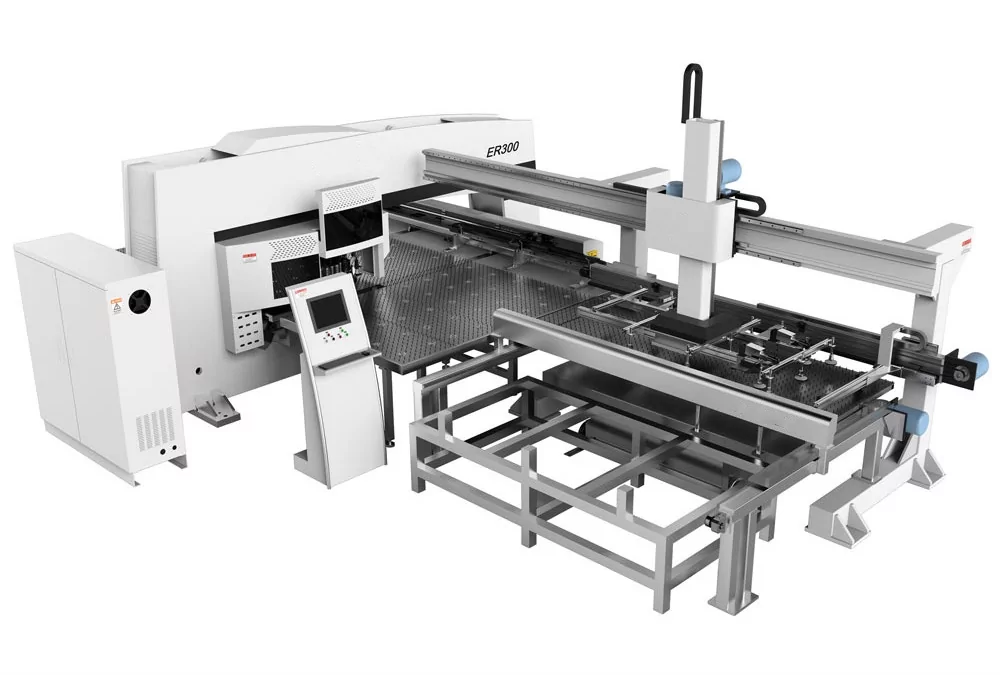

Автоматизация загрузки и выгрузки
Станок можно оснастить автоматической системой загрузки-выгрузки и башенным складом-накопителем.

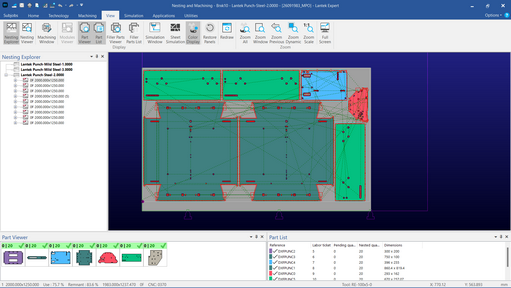

Эффективная CAD/CAM система
CAD/CAM система Lantek Expert punch с собственным постпроцессором. Анализирует форму, материал и толщину всех компонентов в партии. Затем автоматически разделяет и сортирует их, создавая из листов, остатков и обрезков раскладки с высокой степенью использования материала. Это значительно экономит ресурсы и повышает эффективность станка.

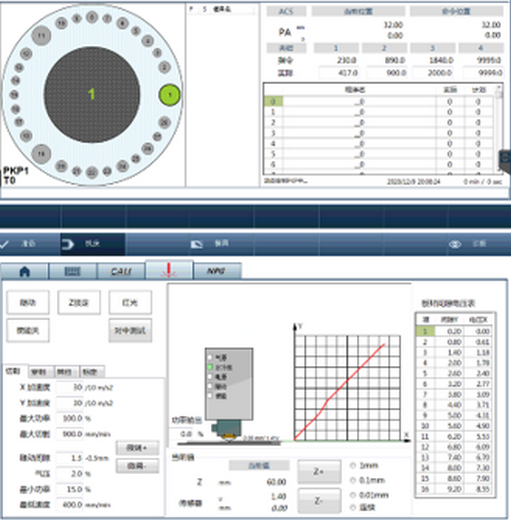

Многоцелевой ЧПУ контроллер
- Сенсорный дисплей 21,5″.
- Калибровка пластин в одно касание.
- Модульный интерфейс лазерных функций.
- Функция автоматической записи количества продукции за смену. Данные можно отправить на компьютер через Ethernet.
- Поддерживает английский, немецкий и китайский языки.
- Простые в использовании команды: TL_LASER, LASER_CUT_ON, FLY_OFF и т. п.

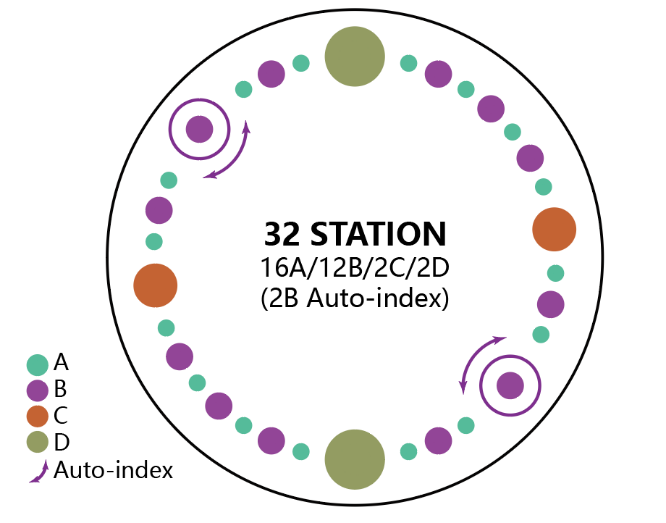

Конструкция револьверной головки
| Стандартные станции | Размер инструмента | Количество |
|---|---|---|
| A | Ø 1,5–12,7 | 16 |
| B | Ø 12,7–31,7 | 10 |
| C | Ø 31,7–50,8 | 2 |
| D | Ø 50,8–88,9 | 2 |
| Станции с автоиндексацией | Размер инструмента | Количество |
| B | Ø 12,7–31,7 | 2 |
Технические характеристики
| Пробивная мощность | 300 кН |
| Макс. скорость пробивки | 1800 уд/мин |
| Скорость пробивки с шагом 1 мм | 750 уд/мин |
| Скорость пробивки с шагом 25,4 мм | 400 уд/мин |
| Диапазон обработки пресса | 5000×1500 мм (при однократном позиционировании) |
| Диапазон обработки лазера | 5000×1500 мм (при однократном позиционировании) |
| Пакеты движения | Пробивка: лист перемещается по осям X и Y. Лазер (стандарт): лист перемещается по оси X, лазерная головка неподвижна. Лазер (опция): лист перемещается по оси X, лазерная головка перемещается по оси Y. |
| Тип пробивки | Электрический сервопривод |
| Двигатели | Rexroth AC Servo |
| ЧПУ контроллер | Rexroth Indraworks |
| Линейные направляющие | Rexroth |
| Шарико-винтовая пара | Rexroth |
| Редуктор | Shimpo |
| Муфта | MIKI PULLEY |
| Подшипники | Leipzig |
| Ремень синхронного привода | Continental |
| Цепи | Tsubaki |
| Кнопки | IDEC |
| Электрические компоненты | Schneider |
| Пневматические компоненты | AirTac |
| Лазерный источник | Raycus/MAX 3 кВт |
| Лазерная головка | Raytools |
| Чиллер | Hanli |
| Скорость перемещения | |
|---|---|
| По оси X | 90 м/мин |
| По оси Y | 80 м/мин |
| Макс. толщина листа | 6,35 мм |
| Макс. диаметр пробивки | Ø 88,9 мм |
| Точность пробивки | ±0,1 мм |
| Станции револьверной головки | 32 (16A/10B+2B AI/2C/2D) |
| Количество зажимов | 3 |
| Количество цилиндров перестановки | 2 |
| Тип инструмента | Утолщенная револьверная головка AMADA |
| Лазерная система | |
| Макс. мощность лазера | 3000 Вт |
| Тип лазера | Волоконный |
| Точность резки | ±0,1 мм |
| Диаметр сердцевины волокна | 50 мкм |
| Стабильность лазера | ±1,5% |
| Длина волны | 1080±5 нм |
| Макс. частота | 5 кГц |
| Источник питания | 380 В, 50 Гц, трехфазный |
| Требования к температуре | 10–40°C |
| Требования к влажности | 30–70% |
