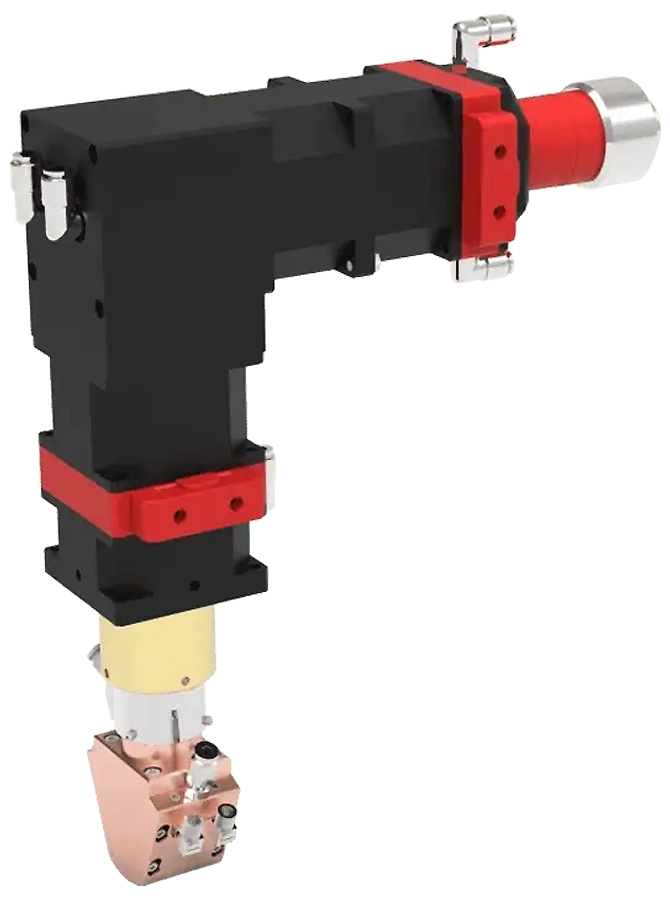

Головка для широкополосной лазерной наплавки OpticMeta D5WL

Головка для широкополосной лазерной наплавки OpticMeta D5WL предназначена для производительного нанесения покрытий на поверхности, где важно увеличить ширину обработки и сократить количество проходов. Модель формирует вытянутое прямоугольное пятно, благодаря чему наплавленная дорожка получается шире, а процесс обработки больших участков становится более быстрым и равномерным.

Оптическая система рассчитана на работу с волоконными и полупроводниковыми лазерами мощностью до 8 кВт. Для настройки процесса доступны коллимационные расстояния 100 и 150 мм, а также фокусные расстояния 300 и 400 мм. Такая конфигурация позволяет подбирать режим под требуемую ширину пятна, толщину слоя и рабочее расстояние между головкой и поверхностью заготовки.

Для D5WL предусмотрены варианты прямоугольного пятна 10×2, 16×2,5 и 20×2 мм. Меньшие размеры удобны для более точной наплавки и контролируемого теплового воздействия, а пятно 20×2 мм позволяет повысить производительность при обработке протяженных поверхностей. Эффективная толщина одного слоя может регулироваться в диапазоне 0,5–2 мм.

Конструкция головки выполнена с учетом длительной работы на высоких режимах: корпус имеет герметичное исполнение, внутри предусмотрен контур циркуляции воды, а защитный модуль выполнен съемным для удобного обслуживания. В зависимости от задачи головка может комплектоваться коаксиальным или боковым модулем подачи порошка.

Особенности

• Широкополосное прямоугольное пятно для ускоренной обработки поверхностей.
• Поддержка лазерной мощности до 8 кВт.
• Совместимость с волоконными и полупроводниковыми лазерами.
• Варианты размера пятна для D5WL: 10×2, 16×2,5 и 20×2 мм.
• Эффективность использования порошка при наплавке может достигать 95%.
• Толщина одного наплавленного слоя регулируется в диапазоне 0,5–2 мм.
• Большое рабочее расстояние между головкой и поверхностью заготовки.
• Модульная оптическая система с возможностью выбора конфигурации оптического пути.
• Полностью герметичная конструкция со встроенным контуром водяного охлаждения.
• Возможность коаксиальной подачи порошка для пятен 10×2, 16×2,5 и 20×2 мм.
• Возможность боковой подачи порошка для широкопятновых конфигураций.
• Съемный защитный модуль для обслуживания оптического тракта.

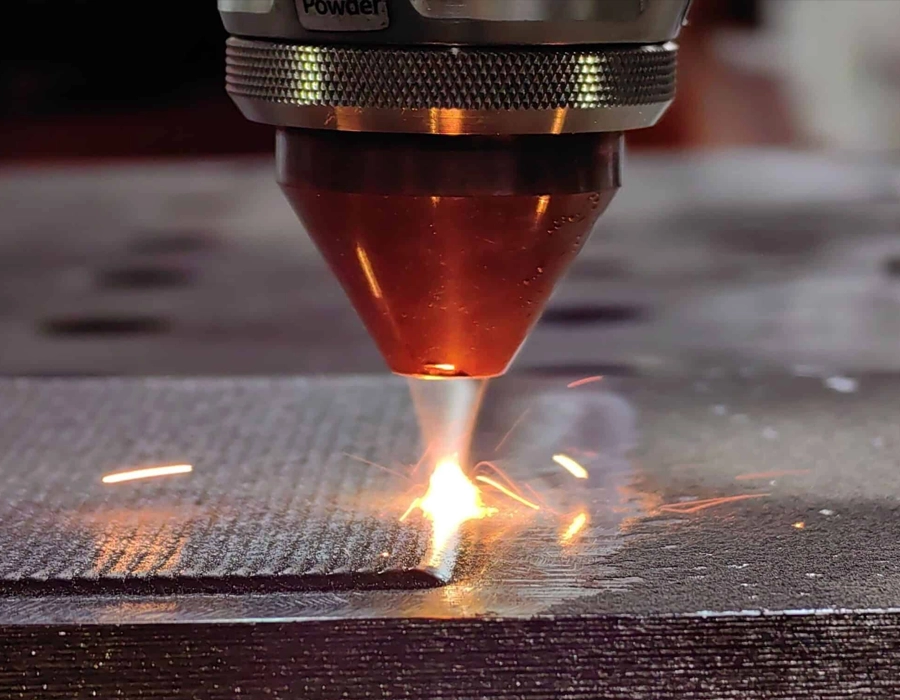

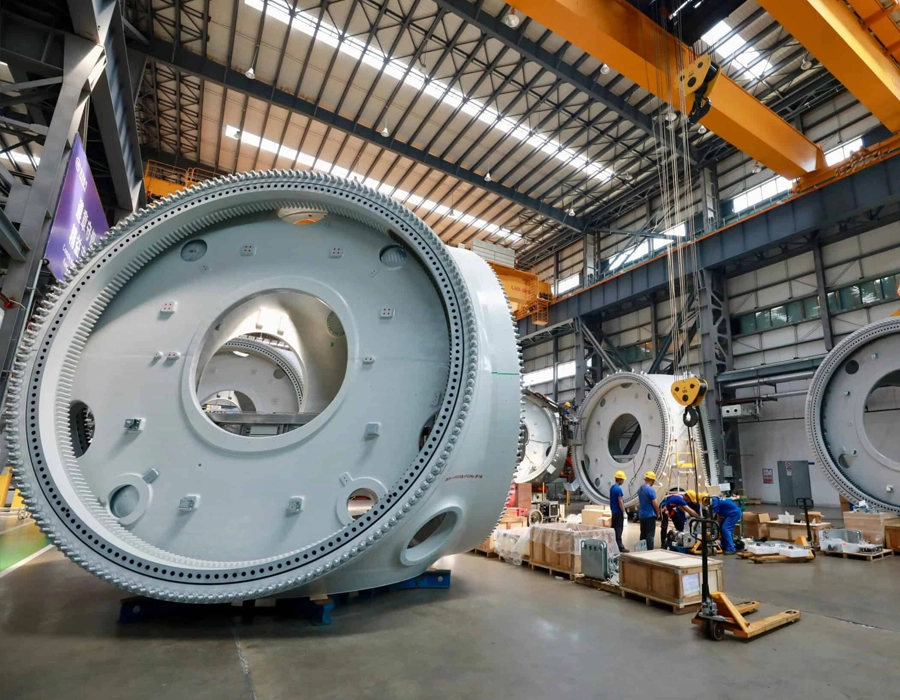

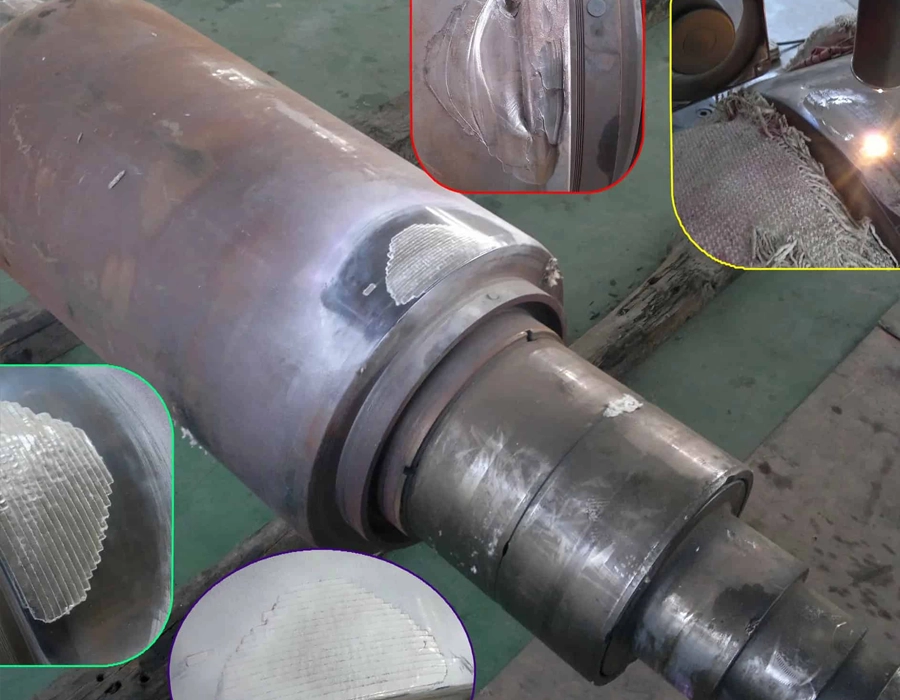

Образцы обработки

Технические характеристики
