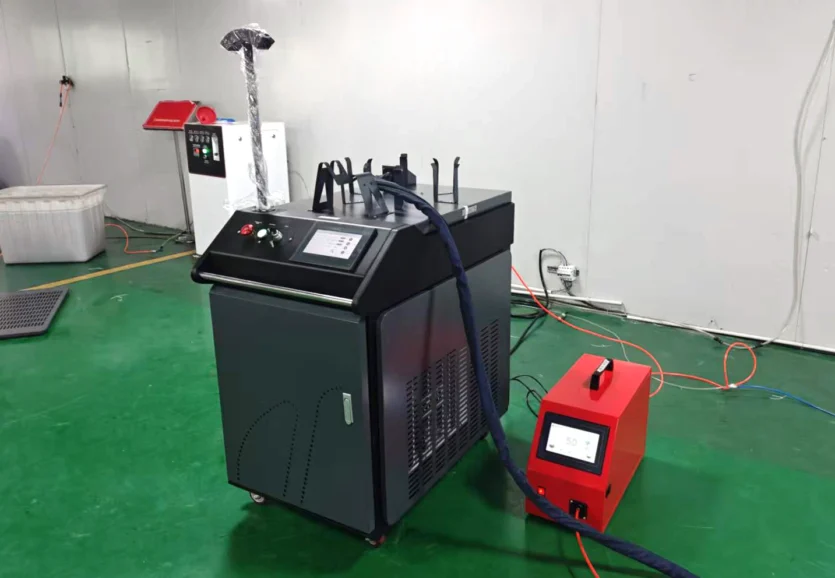

Компания «К2 Тул» поставила и ввела в эксплуатацию три аппарата ручной лазерной сварки для ООО «Норникель — ЕРП» в Красноярске.
В проект вошли два аппарата HDWELD HW3000 мощностью 3,0 кВт и один аппарат HDWELD HW2000 мощностью 2,0 кВт. Оборудование оснащено лазерной головкой SUP23T и автоматической подачей проволоки, что позволяет выполнять сварку с присадочным материалом и подбирать режим под конкретный тип соединения. Аппараты были подобраны для производственного участка, где важны стабильное качество сварных соединений, скорость работы и возможность обработки разных типов металла.
Решение для производственного участка
Ручная лазерная сварка подходит для задач, где важно получить аккуратный шов с минимальным тепловым воздействием на деталь. Лазер концентрирует энергию в узкой зоне обработки, поэтому металл меньше перегревается, а готовое соединение требует меньше последующей зачистки.
Поставленные аппараты позволяют работать с углеродистыми и нержавеющими сталями, а также алюминиевыми сплавами. Оборудование применяется для выполнения основных типов сварных соединений: стыковых, нахлесточных, угловых и тавровых швов.
Возможности оборудования

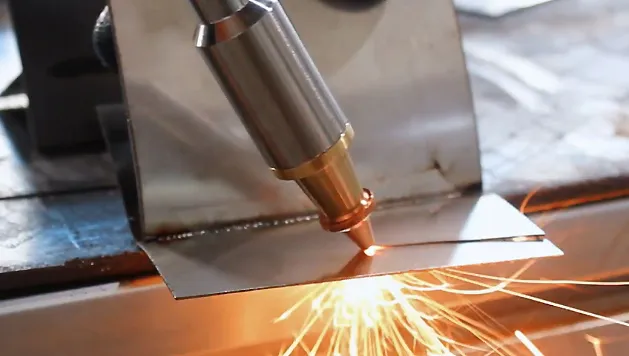

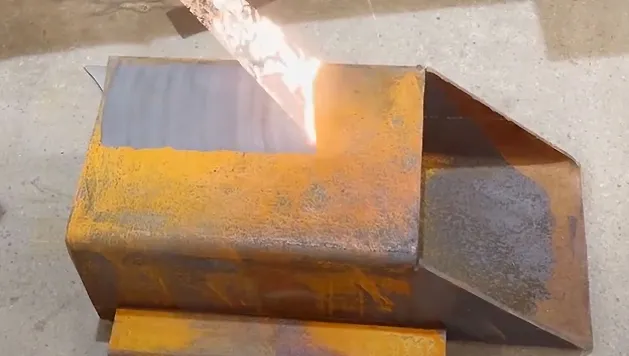

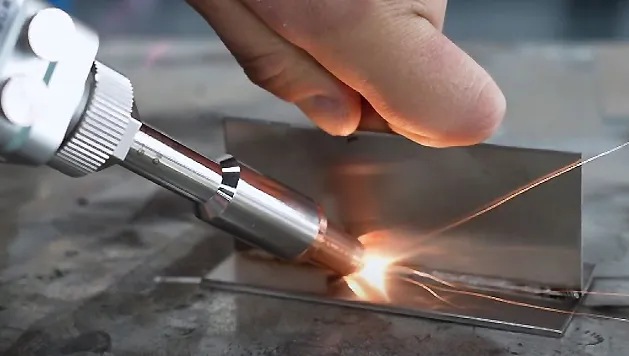

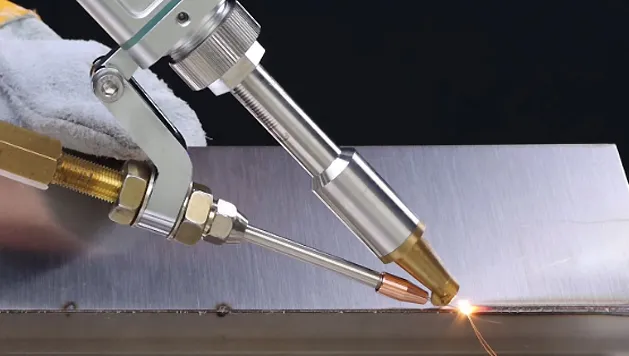

Аппараты HDWELD оснащены волоконными лазерными источниками Raycus, которые обеспечивают стабильное качество луча и подходят для промышленной эксплуатации. Лазерная головка SUP23T поддерживает несколько режимов работы: сварку, лазерную резку, очистку шва и очистку поверхности. Это позволяет использовать оборудование не только для соединения деталей, но и для сопутствующих операций на участке.
Диаметр пятна в фокусе регулируется в диапазоне от 0 до 5 мм. За счет этого оператор может подбирать режим под материал, толщину заготовки и тип соединения. Управление выполняется через сенсорный экран: параметры задаются быстро, а переход между операциями не требует сложной перенастройки.
Для поддержания стабильной температуры лазерного источника и головки используется водяное охлаждение. Это помогает сохранять рабочие параметры оборудования при регулярной эксплуатации.
Технические характеристики
| Параметр | HDWELD HW2000 | HDWELD HW3000 |
|---|---|---|
| Тип лазера | Волоконный иттербиевый, непрерывный | Волоконный иттербиевый, непрерывный |
| Лазерный источник | Raycus | Raycus |
| Мощность лазера | 2000 Вт | 3000 Вт |
| Длина волны | 1070 ± 20 нм | 1070 ± 20 нм |
| Частота лазера | 20–5000 Гц | 20–5000 Гц |
| Диапазон регулировки мощности | 10–100% | 10–100% |
| Электропитание | 220 В, однофазное | 380 В, трехфазное |
| Потребляемая мощность | 8 кВт | 10 кВт |
| Размеры установки | 1110×595×1030 мм | 1270×595×1140 мм |
| Модель лазерной головки | SUP23T | SUP23T |
| Диаметр пятна в фокусе | 0–5 мм | 0–5 мм |
| Вспомогательный газ | Азот, аргон | Азот, аргон |
| Охлаждение | Водяное | Водяное |
| Условия рабочей среды | 10–40 °C, влажность до 70% | 10–40 °C, влажность до 70% |
Шефмонтаж и пусконаладочные работы
После поставки специалисты К2 выполнили шефмонтаж и пусконаладку оборудования на площадке заказчика.
В рамках работ были проведены:
- проверка условий установки и готовности рабочих мест;
- контроль размещения аппаратов на штатных местах;
- проверка подключения к электропитанию, охлаждению и заземлению;
- настройка и тестирование систем управления;
- проверка лазерных источников и оптических систем;
- заправка чиллеров фреоном;
- тестовые пуски в холостом режиме и под нагрузкой;
- проверка стабильности работы оборудования в течение 60 минут.

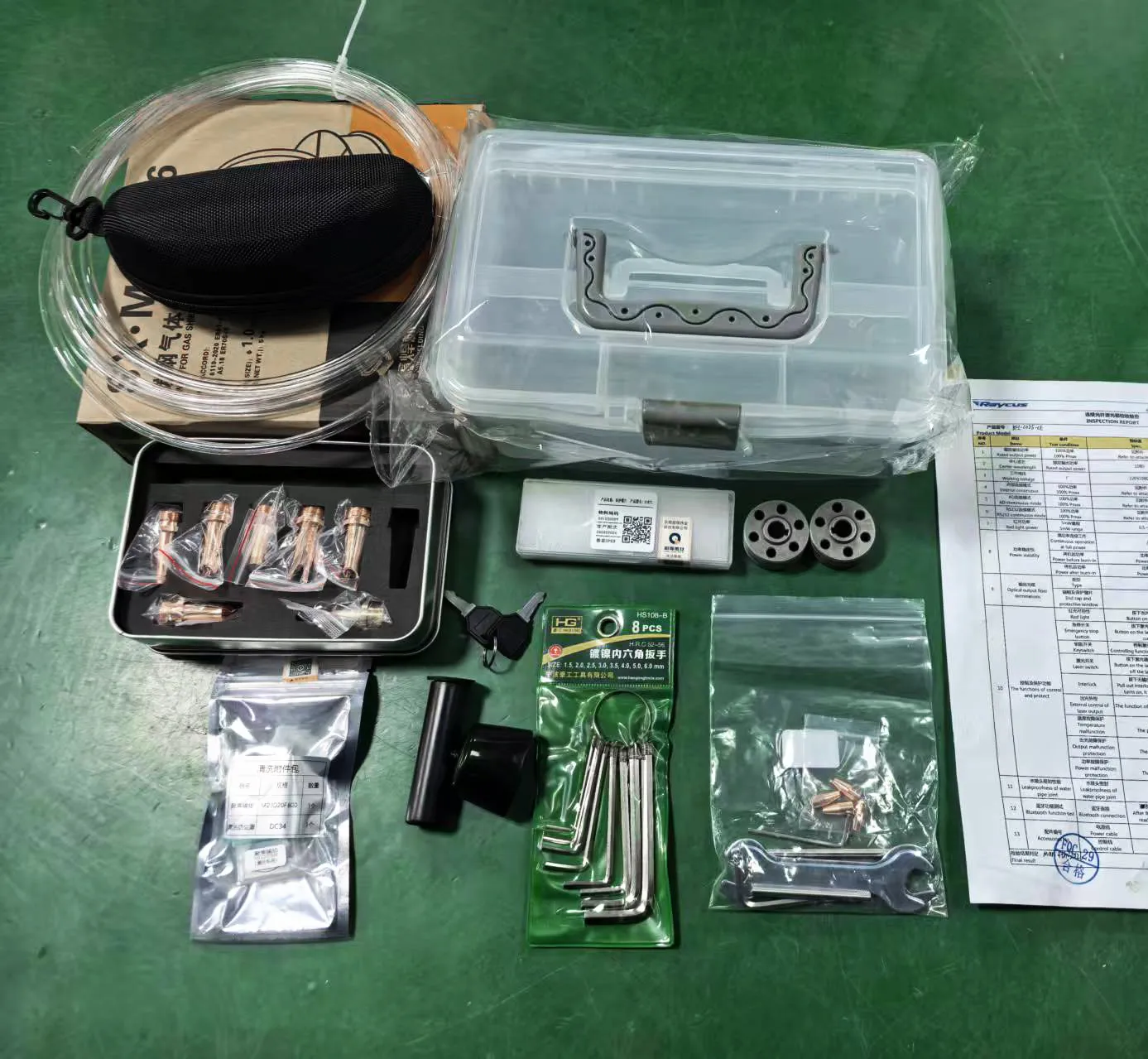

Все три аппарата были распакованы, подключены и подготовлены к эксплуатации. После завершения ШМР и ПНР специалисты К2 провели инструктаж трёх сотрудников заказчика: разобрали работу с технической документацией, требования безопасности, правила обращения с оптикой, технологические принципы лазерной сварки, конструкцию аппарата и порядок технического обслуживания.
В результате заказчик получил готовый к работе участок ручной лазерной сварки с оборудованием для сварки, резки и очистки металла. Аппараты прошли проверку основных узлов, испытания под нагрузкой и были переданы в эксплуатацию, а персонал получил необходимые навыки для безопасной работы и обслуживания систем.
Модели в проекте
-

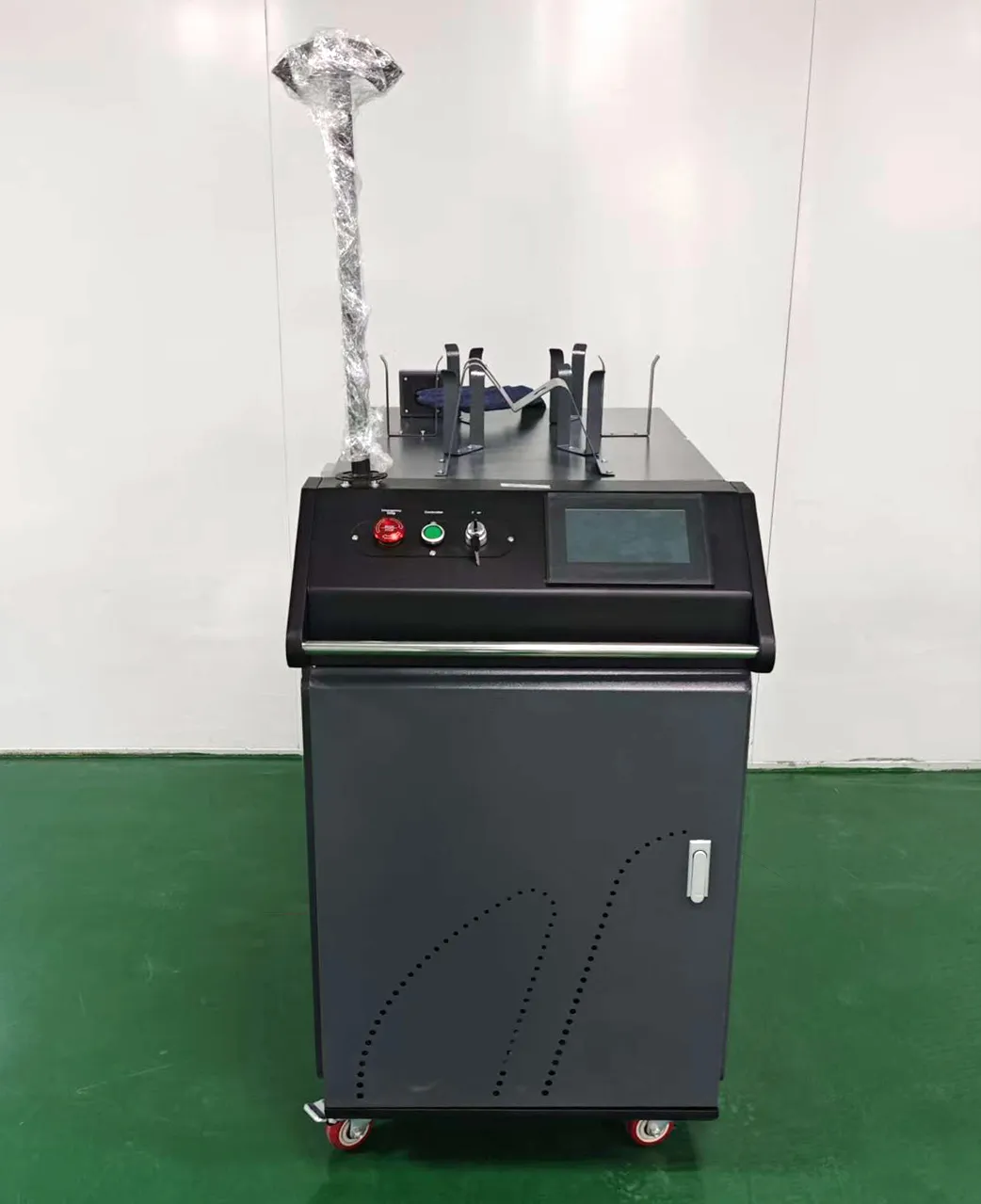

Аппарат ручной лазерной сварки HDWELD HW-2000
808 860 ₽- Мощность: 2000 Вт.
- Тип лазера: волоконный.
- Частота лазера: 20-5000 Гц.
Аппарат ручной лазерной сварки HDWELD HW-3000
- Мощность: 3000 Вт.
- Тип лазера: волоконный.
- Частота лазера: 20-5000 Гц.

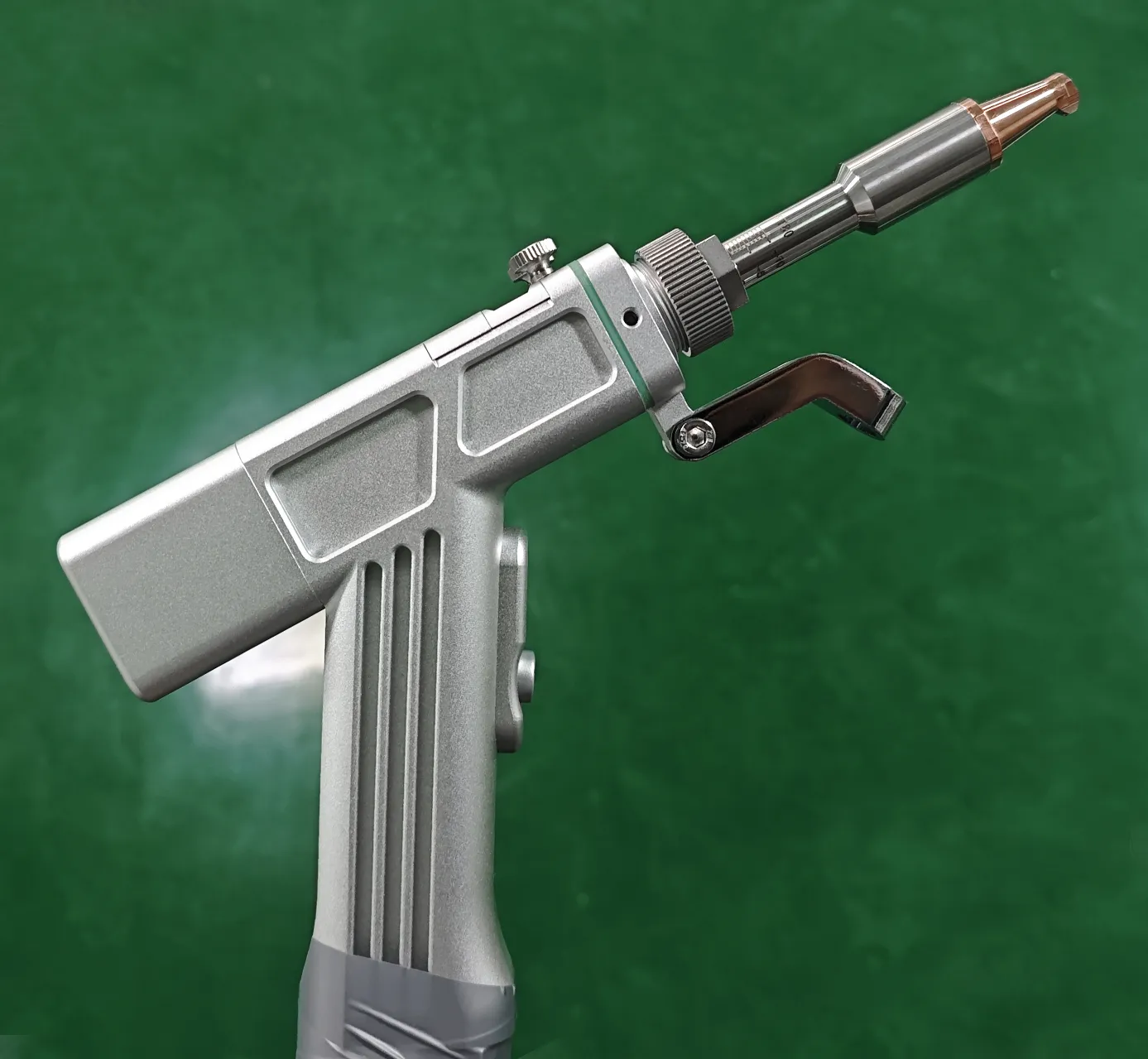

Ручная головка для лазерной сварки, резки и очистки SUP 23T
- Мощность: до 2 кВт.
- Фокусное расстояние: 150 мм.

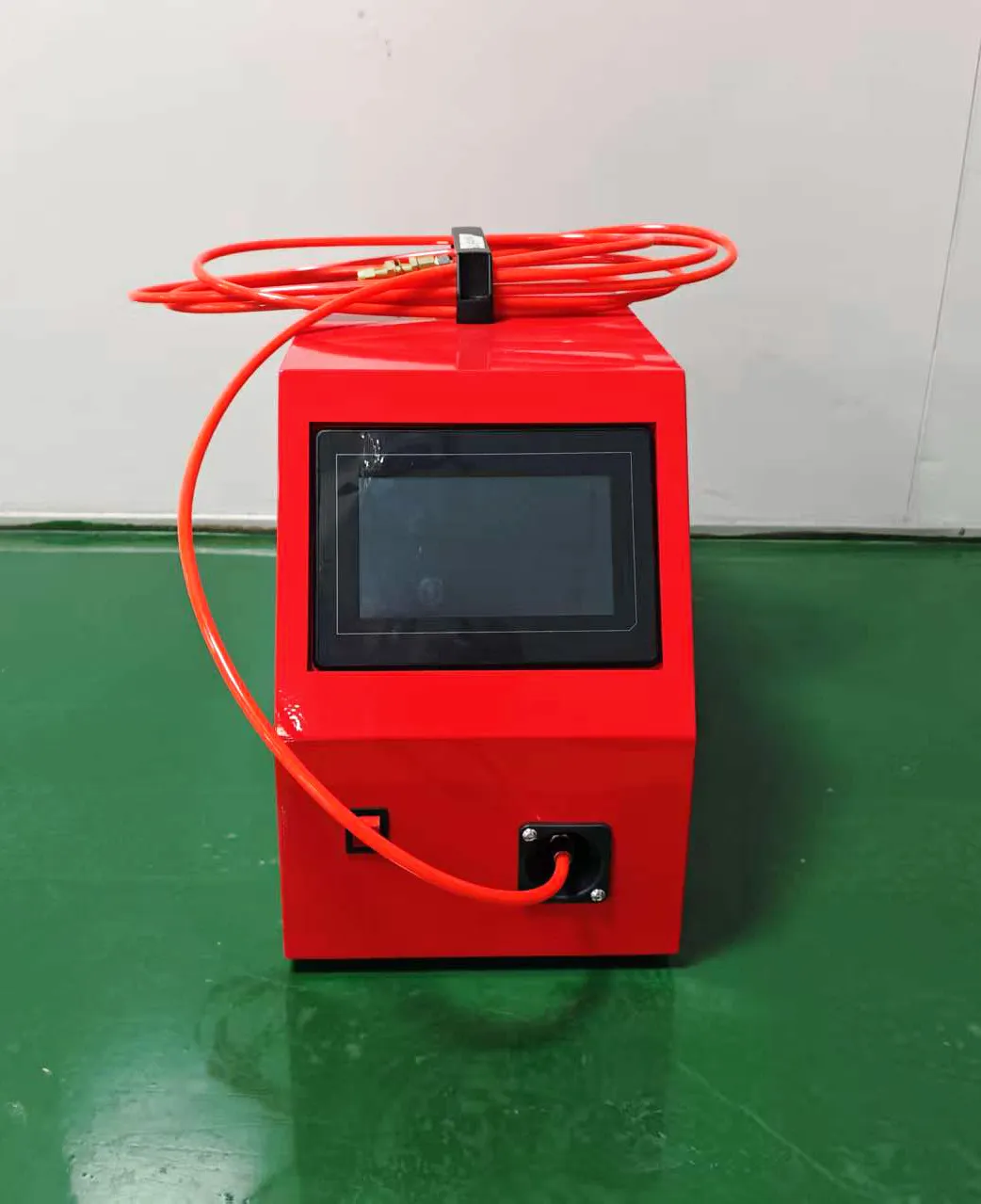

Механизм подачи проволоки HDWeld SUP-AMF-A
92 093 ₽- Диаметр проволоки: 0,6-1,6 мм.
- Режим подачи: непрерывный или импульсный.
- Скорость подачи: 150-6000 мм/мин.
