Для ООО «АВИЭЛ» компания К2 поставила трехпатронный труборез HSG TX3R-120120S мощностью 6 кВт с функцией резки фасок. Станок рассчитан на заготовки длиной до 12 метров на входе и выходе, трубы и профили диаметром до 360 мм и массой до 1600 кг. В комплектацию вошли поворотная режущая голова до ±45° и ПО TubesT для подготовки управляющих программ.
На производстве уже работал труборез IronMac мощностью 3 кВт, но без функции фаски. Новый HSG должен был расширить возможности участка, в том числе по обработке швеллера, двутавра и других профилей, поэтому перед поставкой специалисты К2 заранее обследовали площадку и спланировали размещение почти 30-метрового комплекса. Перед стартом работ по пусконаладке нового станка инженеры К2 провели демонтаж, перемещение и монтаж прежнего станка IronMac.
Труборез для длинномерных профилей и резки фасок

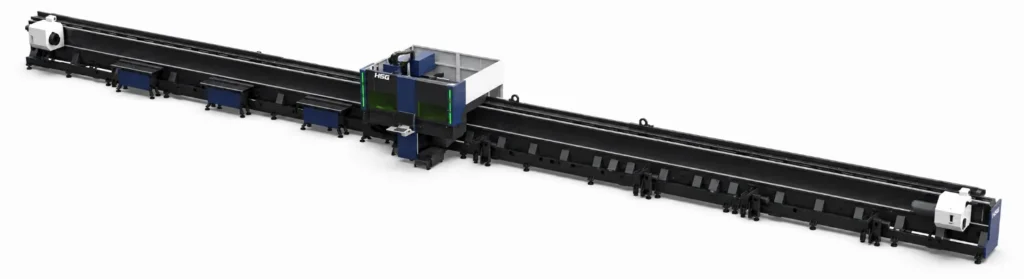

HSG TX3R-120120S рассчитан на обработку длинных и тяжелых заготовок. Максимальная длина трубы составляет 12 метров на загрузке и 12 метров на выгрузке, а масса одной заготовки может достигать 1600 кг. Габаритная длина самого комплекса составляет почти 30 метров.
Станок оснащен тремя пневматическими патронами и работает с круглой и профильной трубой, уголком, швеллером и двутавром. Волоконный источник Raycus мощностью 6 кВт позволяет резать углеродистую сталь толщиной до 20 мм, нержавеющую до 12 мм, алюминий до 8 мм и латунь до 6 мм.

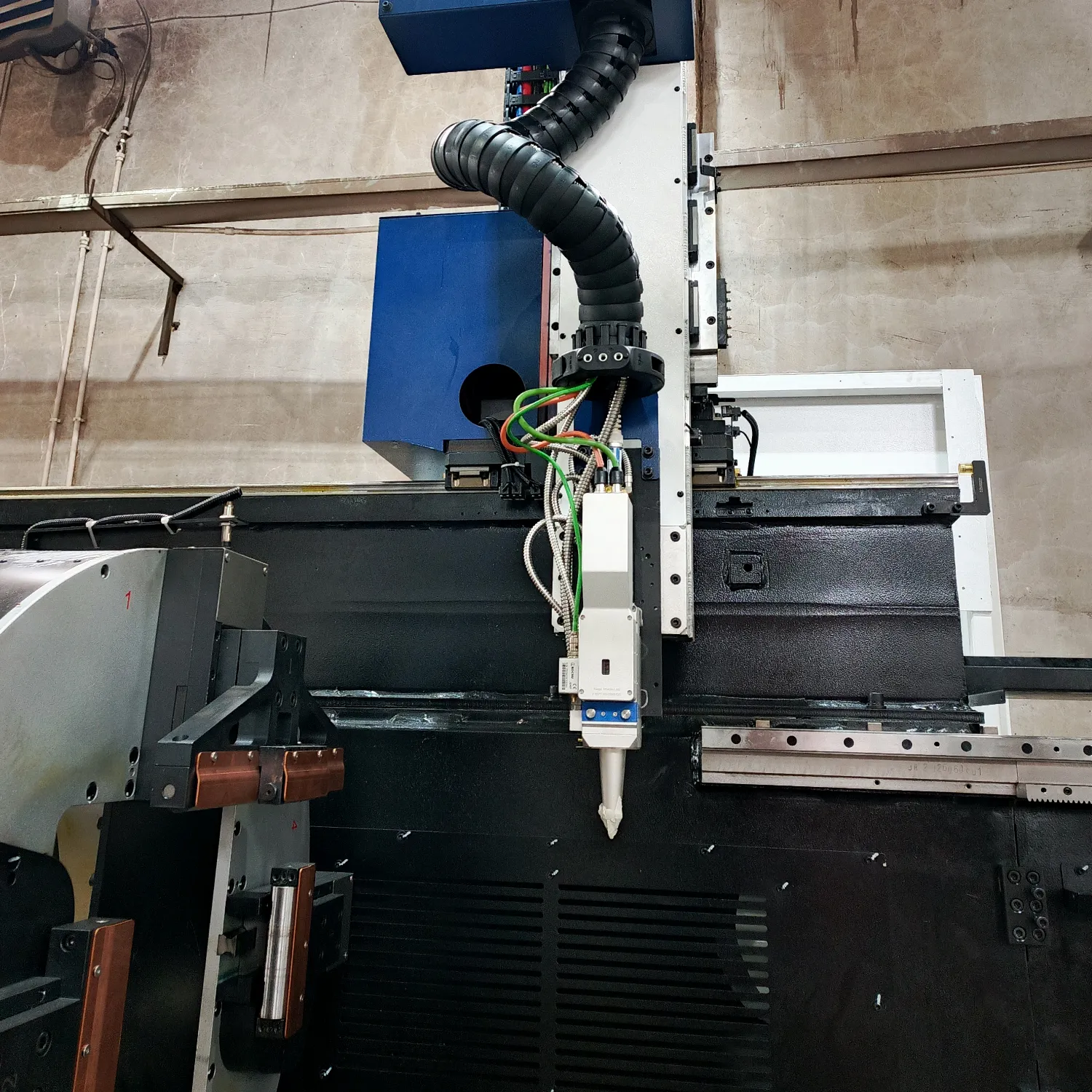

Одна из ключевых возможностей поставленной комплектации — поворотная лазерная голова для резки фасок до ±45°. Для подготовки геометрии, раскладки и управляющих программ используется TubesT.
Ключевые параметры поставленного станка:
- лазерный источник Raycus 6000 Вт;
- три пневматических патрона;
- длина заготовки до 12 000 мм;
- диаметр круглой трубы до 360 мм;
- масса заготовки до 1600 кг;
- поворотная голова HSG Klinge для фасочной резки до ±45°;
- ЧПУ HSG X-10000;
- программное обеспечение TubesT.
Подготовка площадки и монтаж
Еще до поставки специалисты оценили площадку и определили порядок размещения оборудования. Места для нового HSG хватало, но сначала необходимо было перенести установленный на участке IronMac.

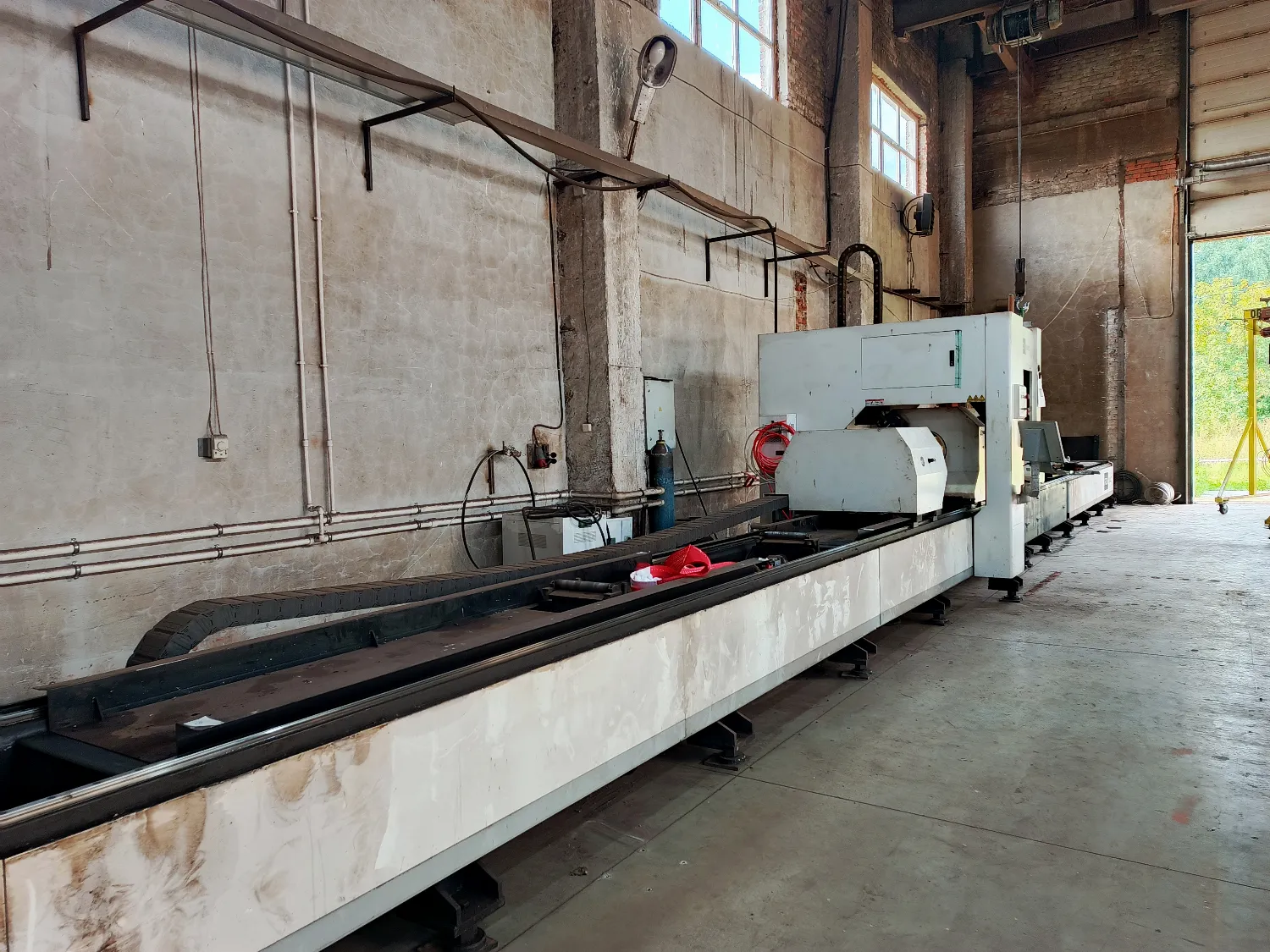

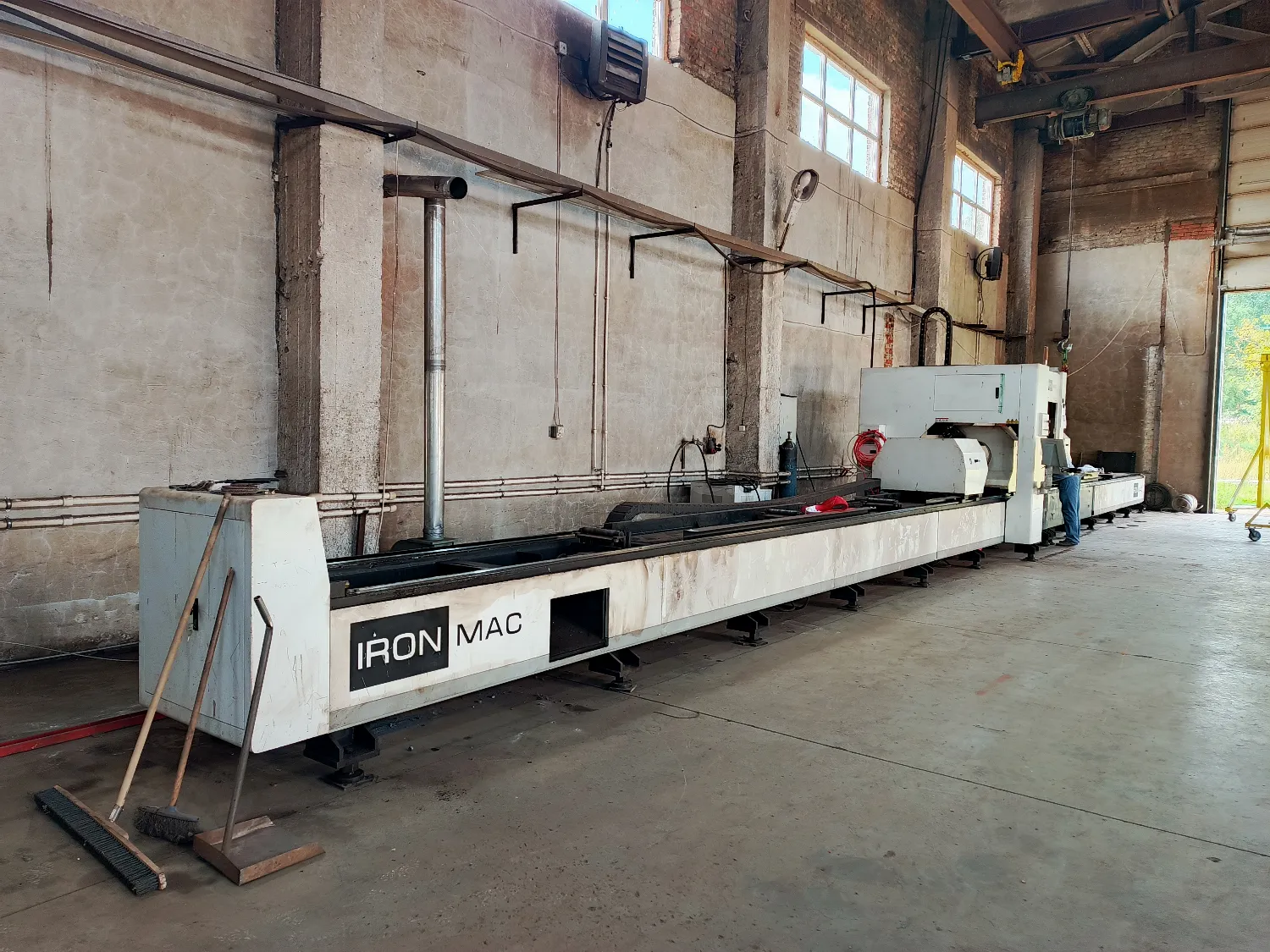

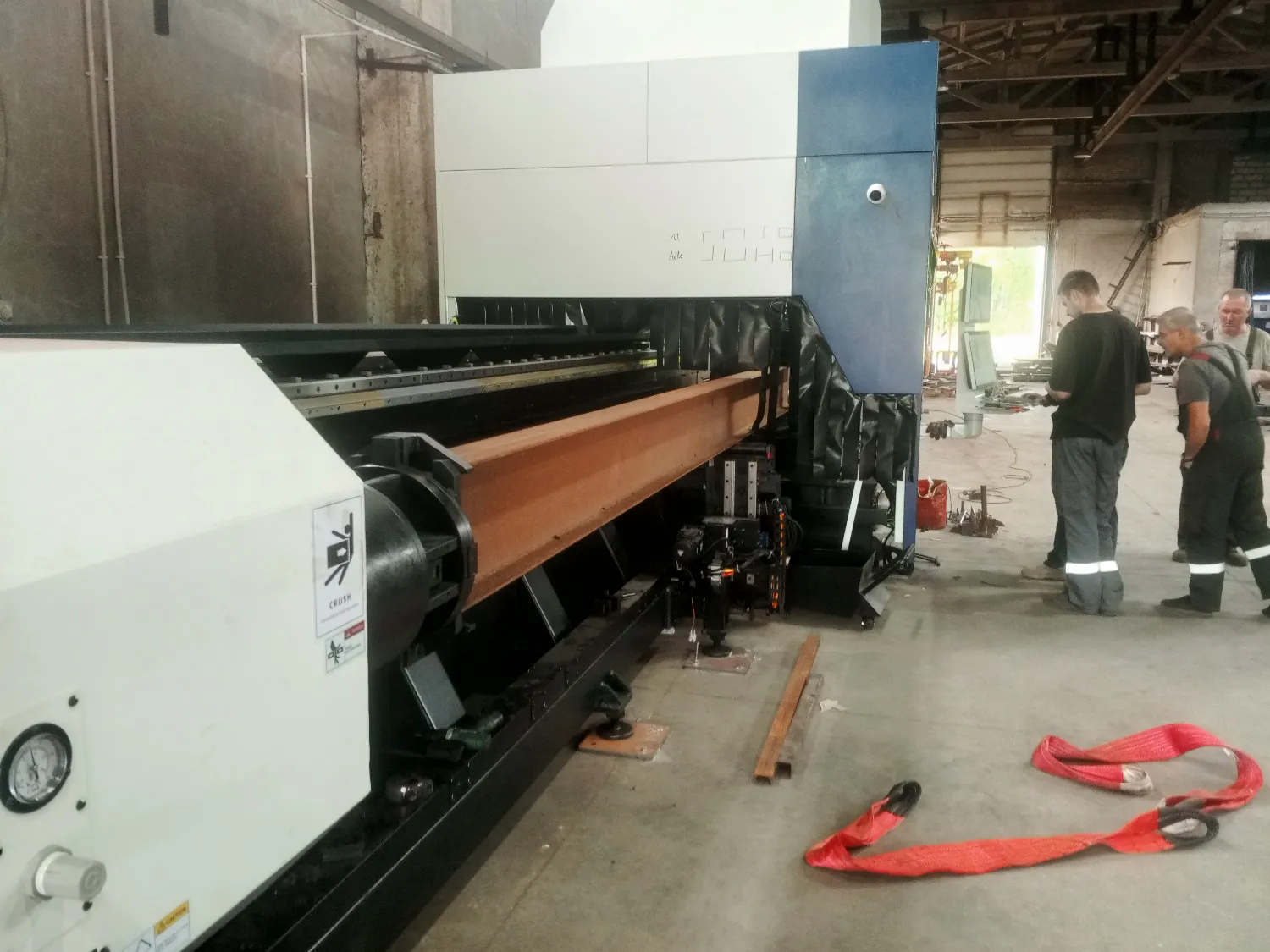

Станок разделили на две части, отсоединили кабели, шланги и периферию, после чего переместили на новую позицию и собрали обратно. Из-за перепада высоты пола выверка потребовала дополнительной регулировки. После установки IronMac выставили по уровню и проверили его работу.

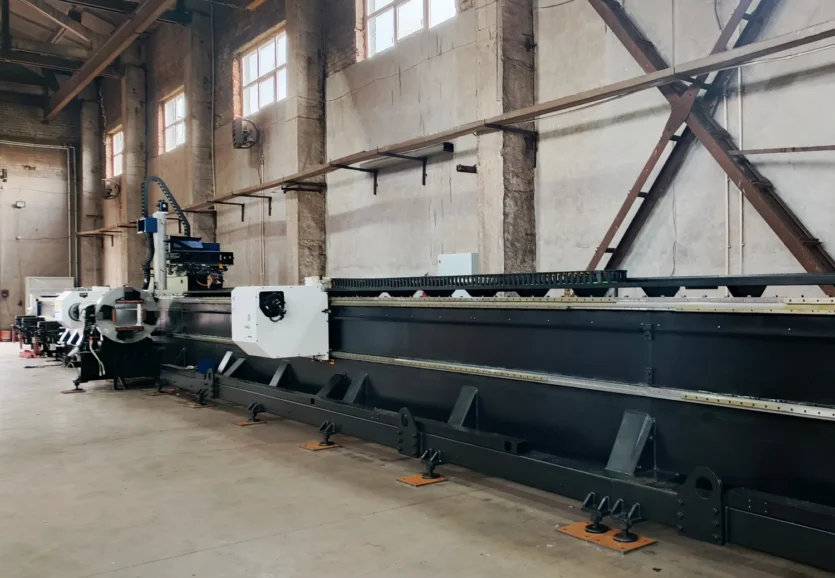

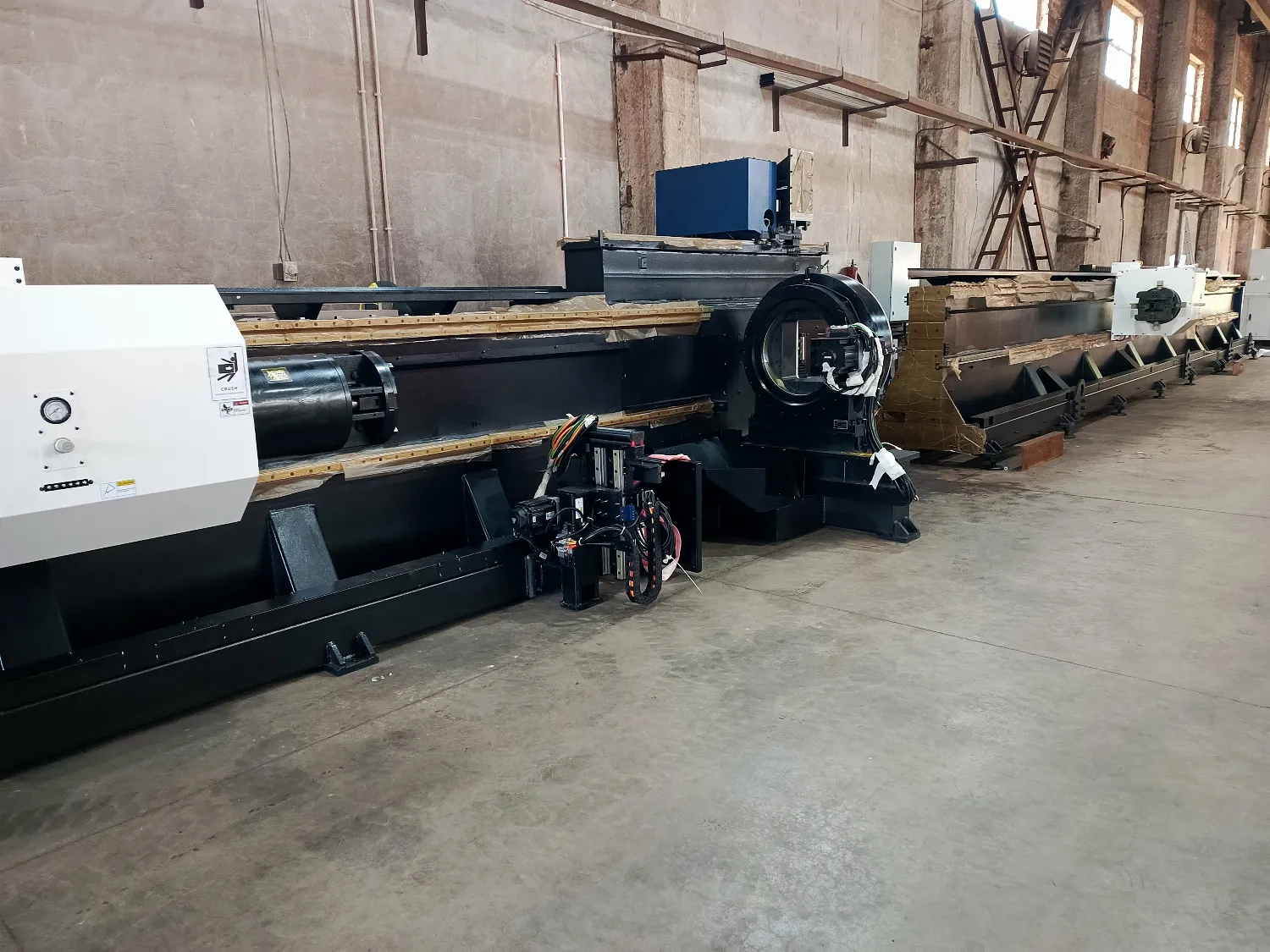

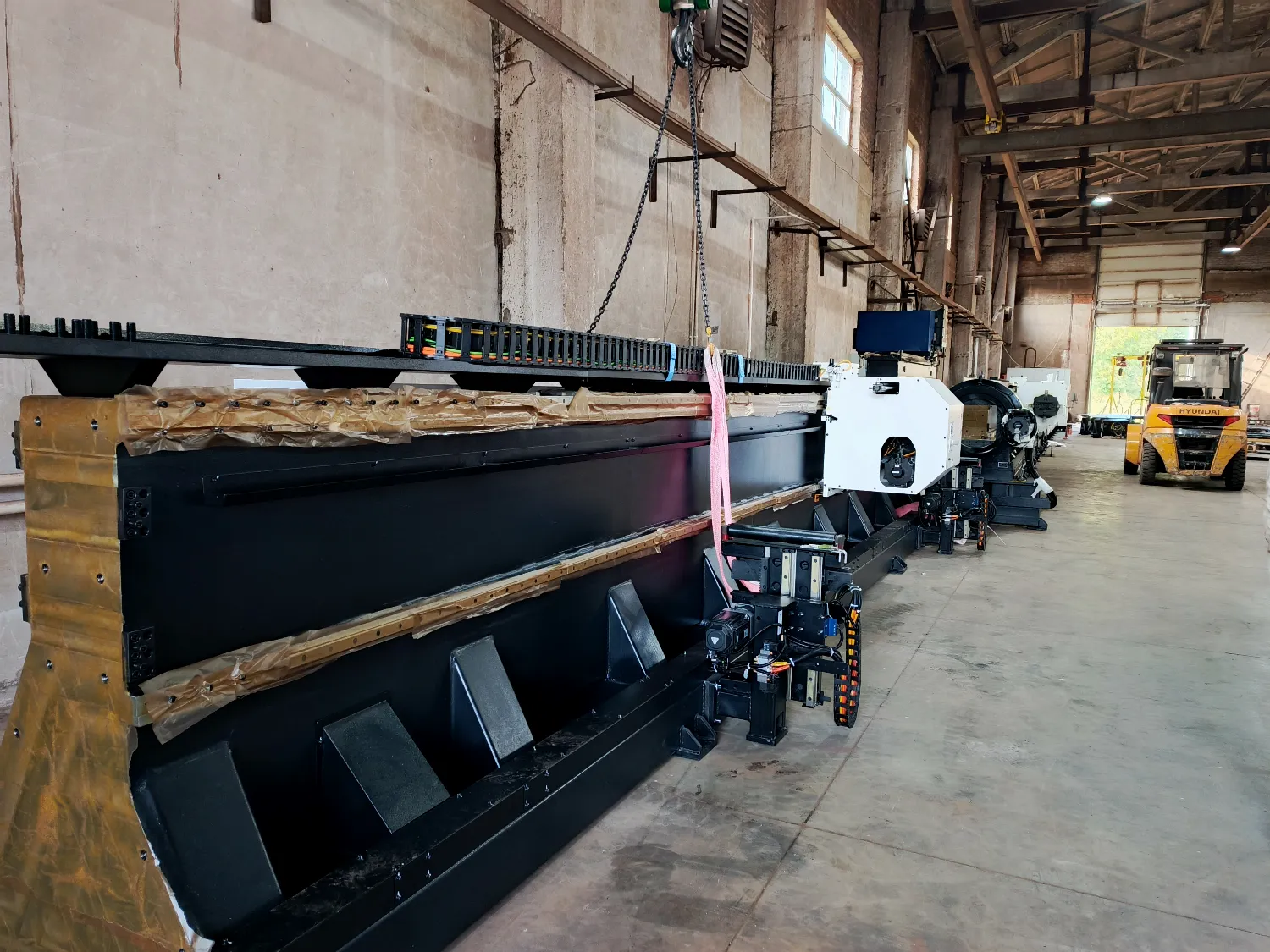

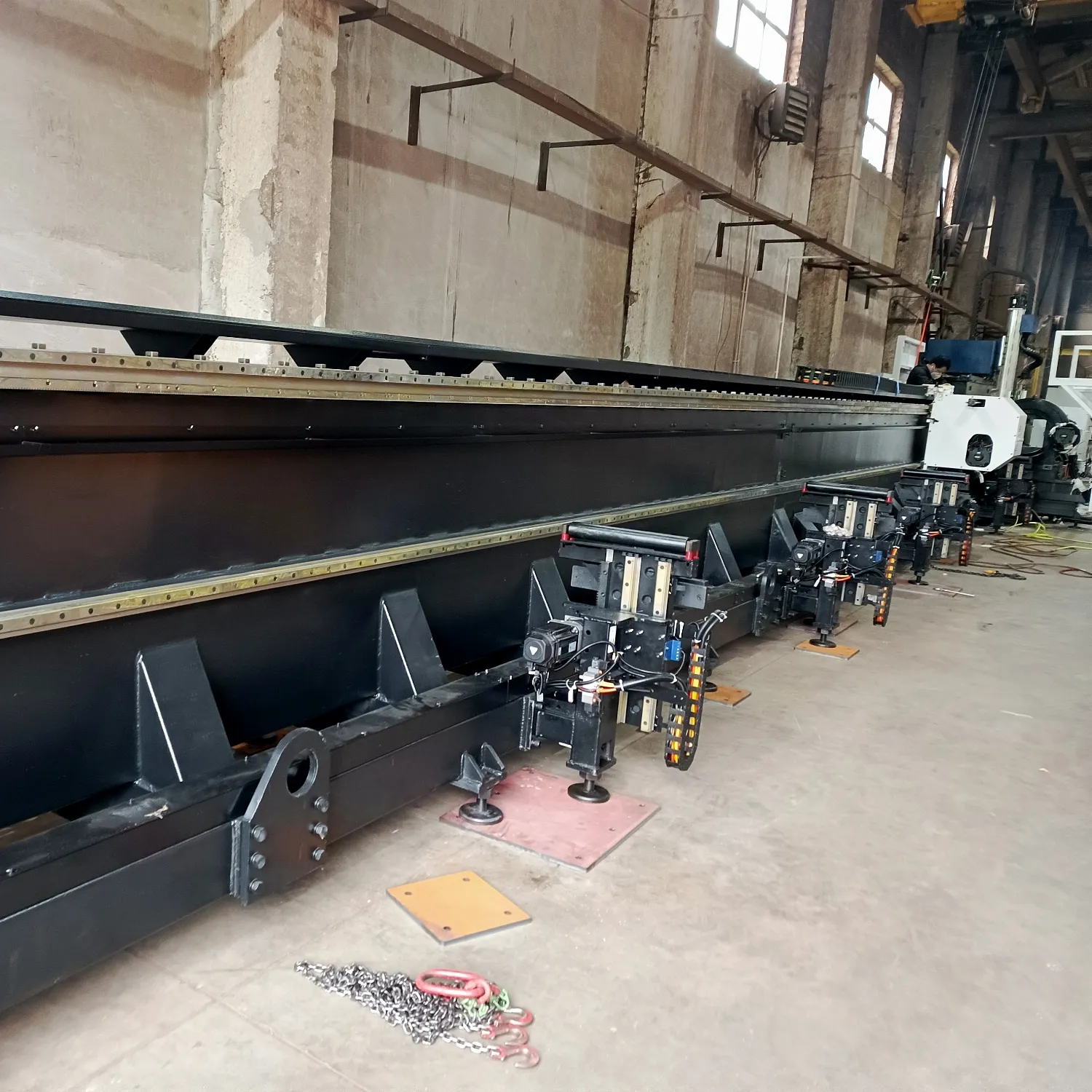

Затем перешли к монтажу HSG TX3R-120120S. Основные секции комплекса расставили на штатные места, соединили и выверили. Установили направляющие и косозубые рейки, закрепили лазерную голову, собрали защитную кабину и подготовили столы выгрузки.

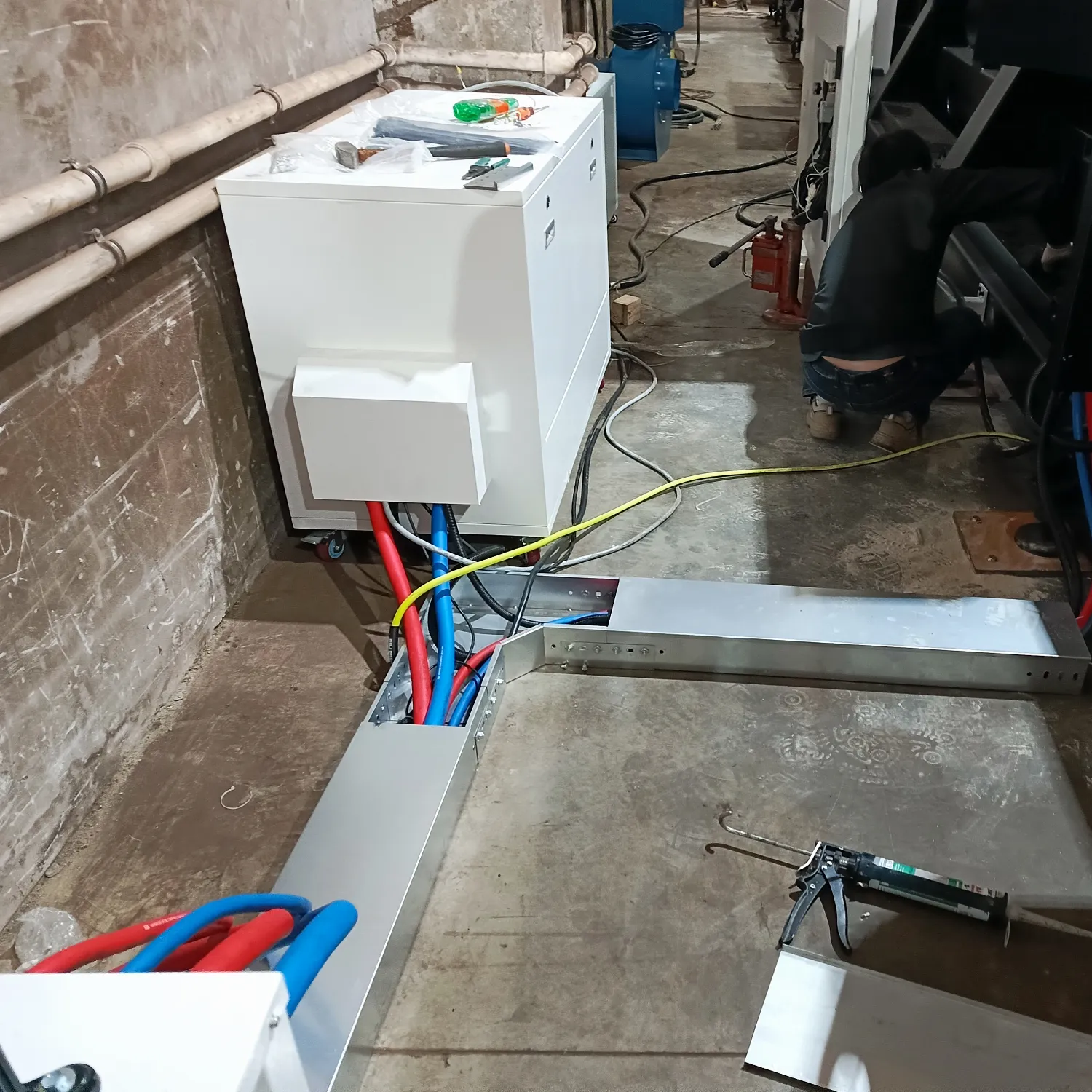

После механической части завершили анкерение, протянули кабели, подключили оборудование и настроили пневматику. По условиям проекта шефмонтаж включал контроль установки, выверки и подключения инженерных коммуникаций перед началом пусконаладочных работ.
Пусконаладка и отработка резки с поворотной головой
После подачи питания началась настройка станка. Специалисты проверили перемещения, работу патронов, пневматику, датчики и систему управления, а затем перешли к резке заготовок заказчика.

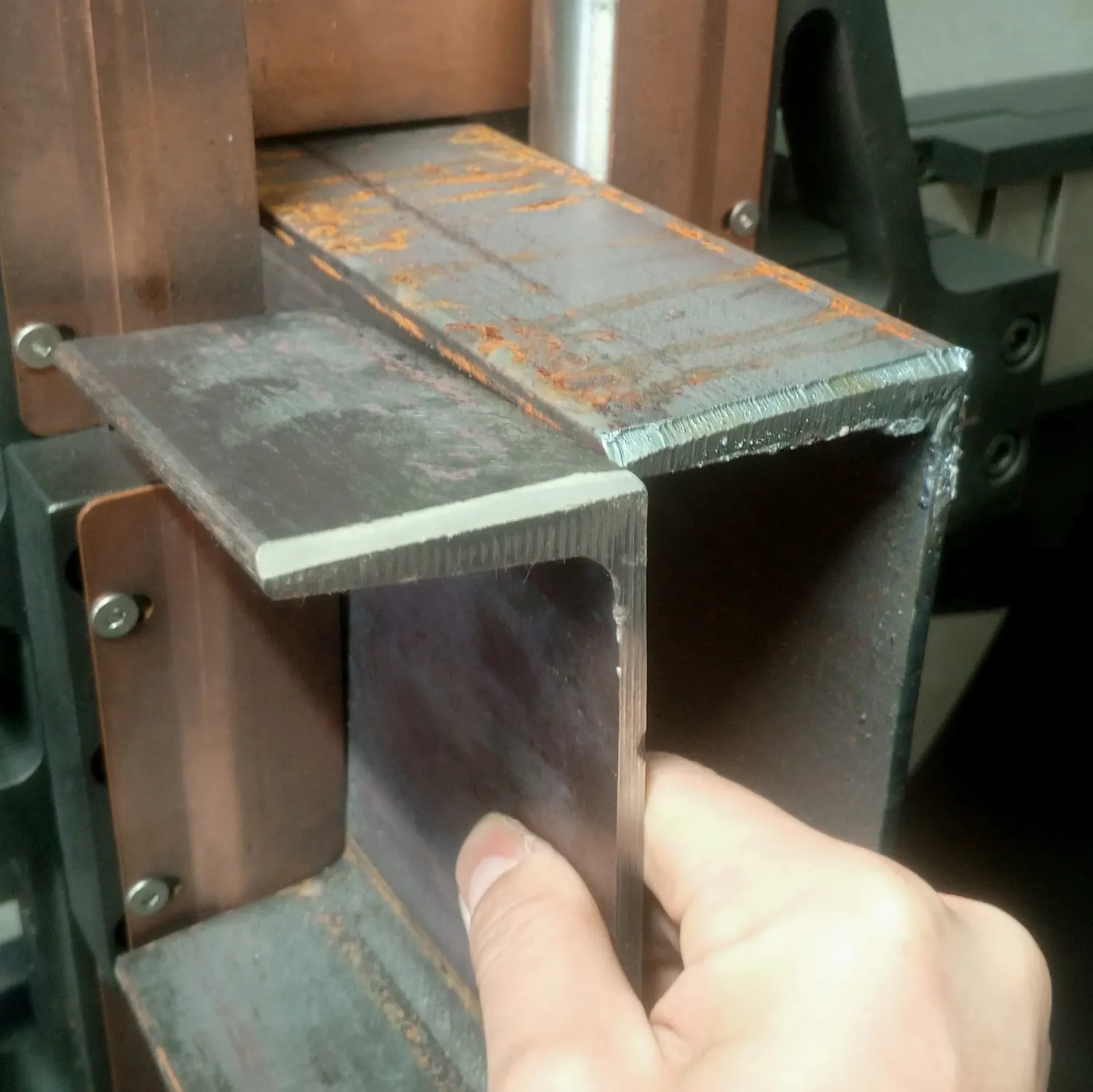

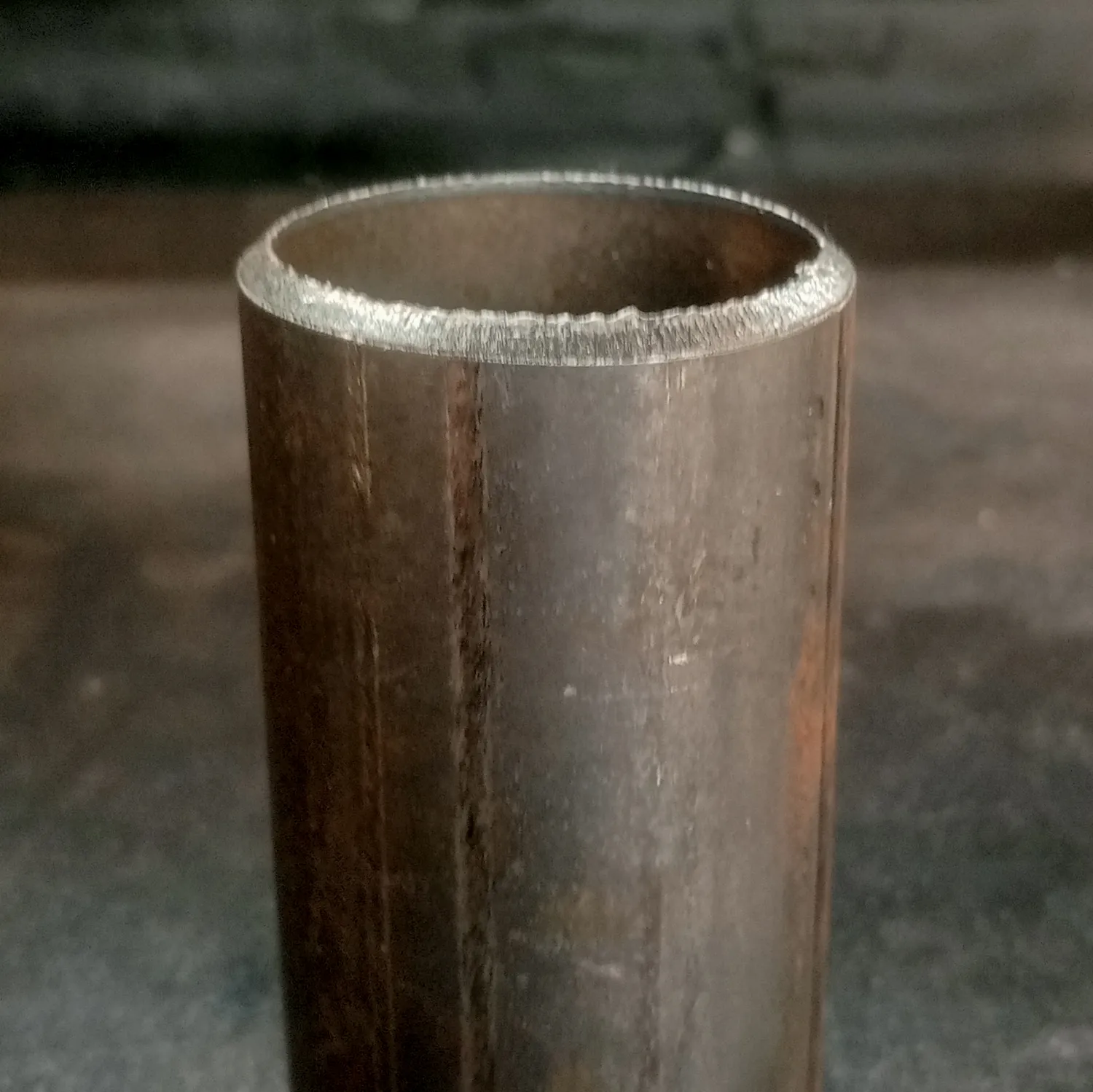

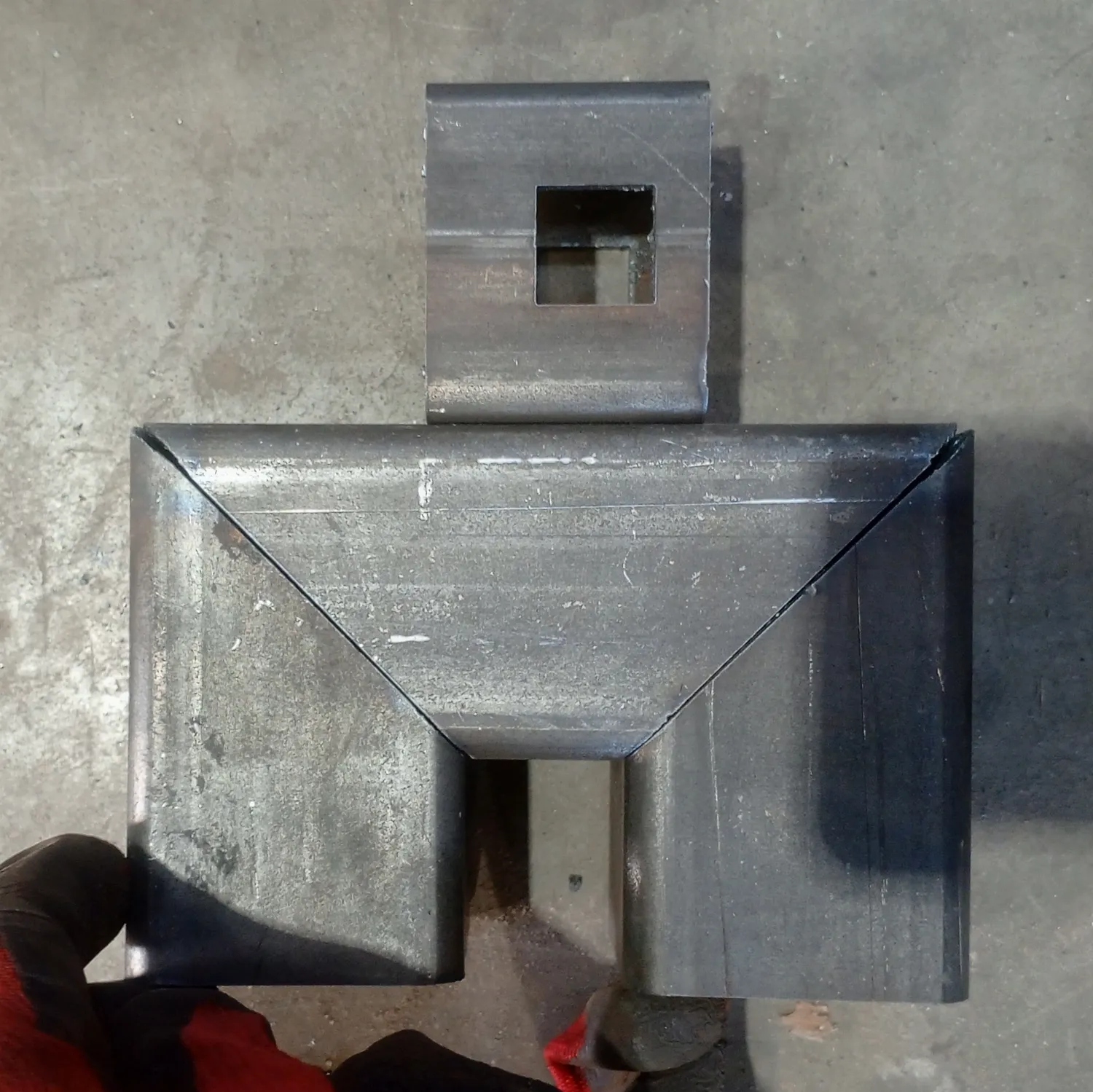

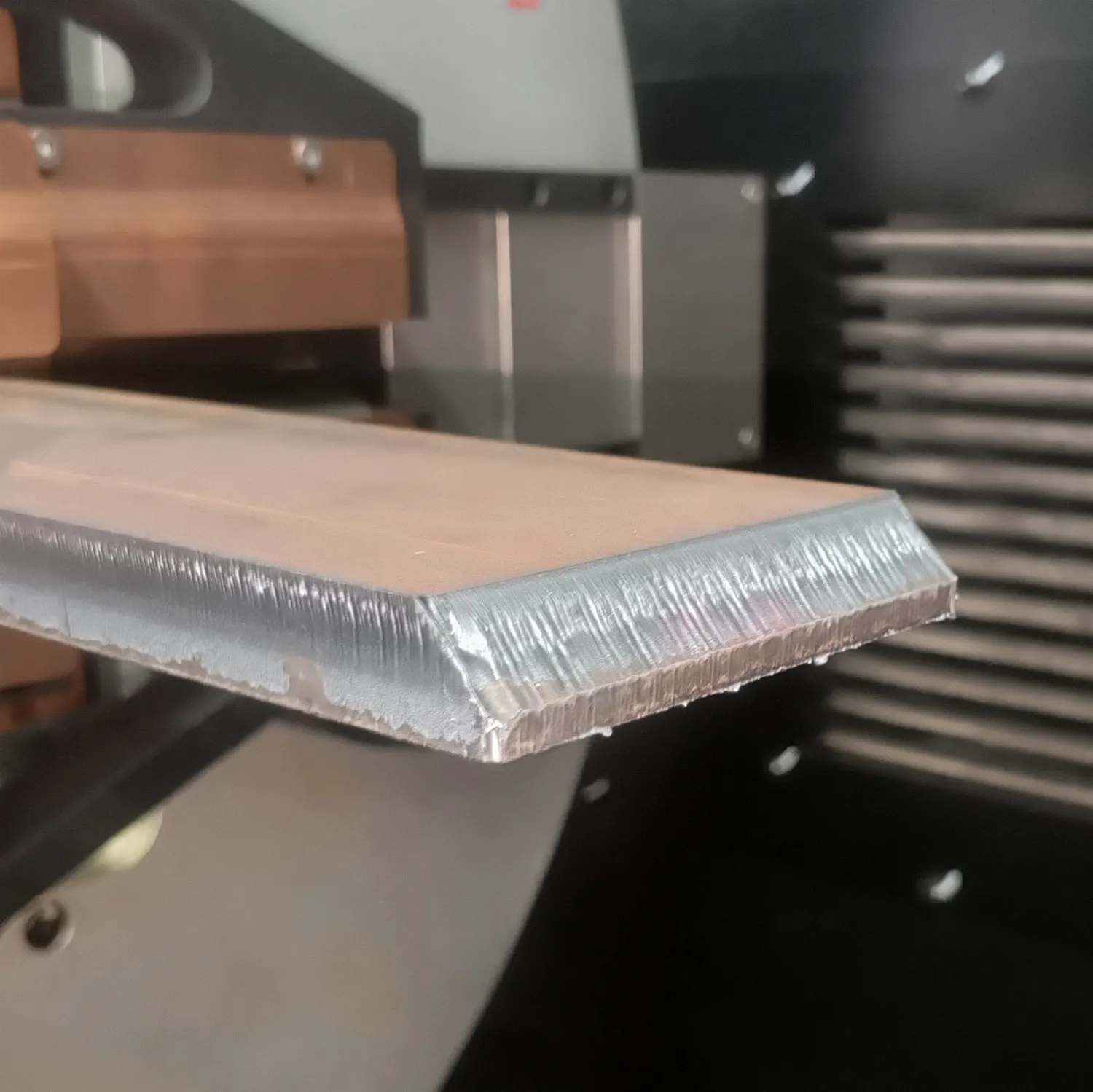

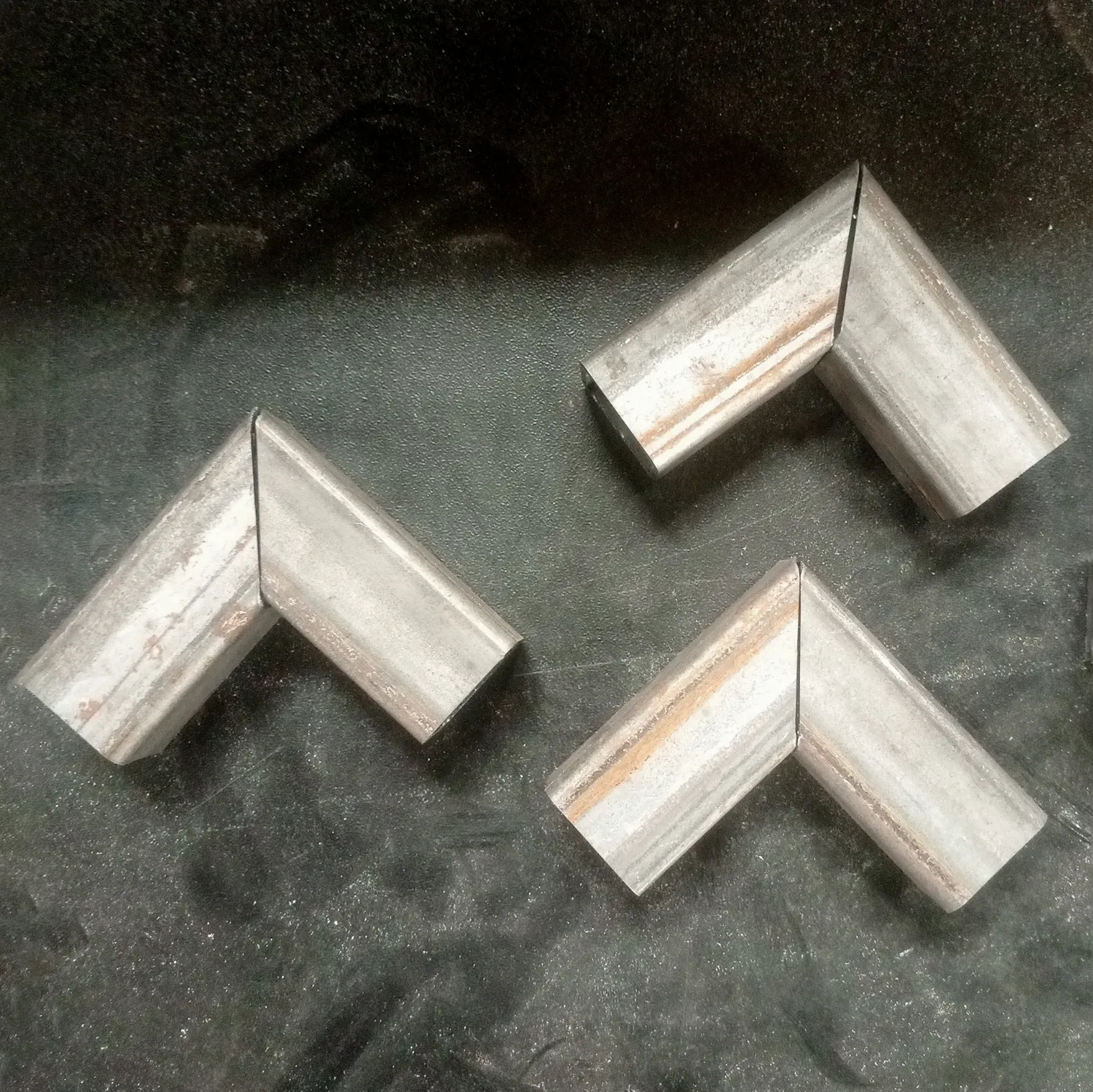

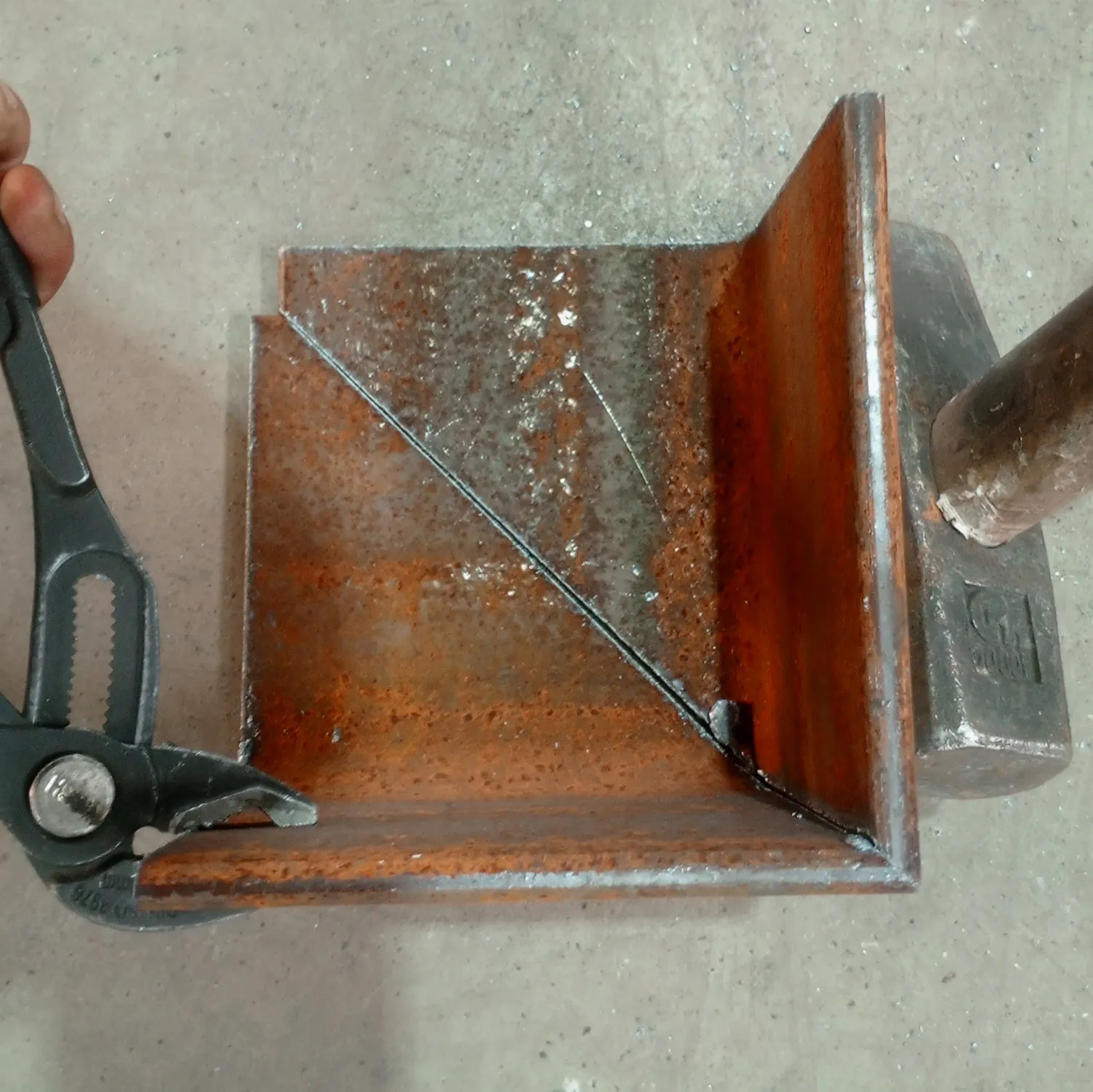

Основное внимание уделили фаске. Первые тесты показали, что результат заметно зависит от геометрии самого профиля, поэтому технологию последовательно отрабатывали на разных сечениях. Настроили рез под 45° на квадратном профиле, швеллере и уголке, затем выполнили фаски на круглой трубе, П-образном профиле, полосе толщиной 16 мм и двутавре.
По просьбе заказчика в систему также добавили функцию возврата осей в положение загрузки трубы одной командой, а управление вытяжкой вывели на пульт станка.

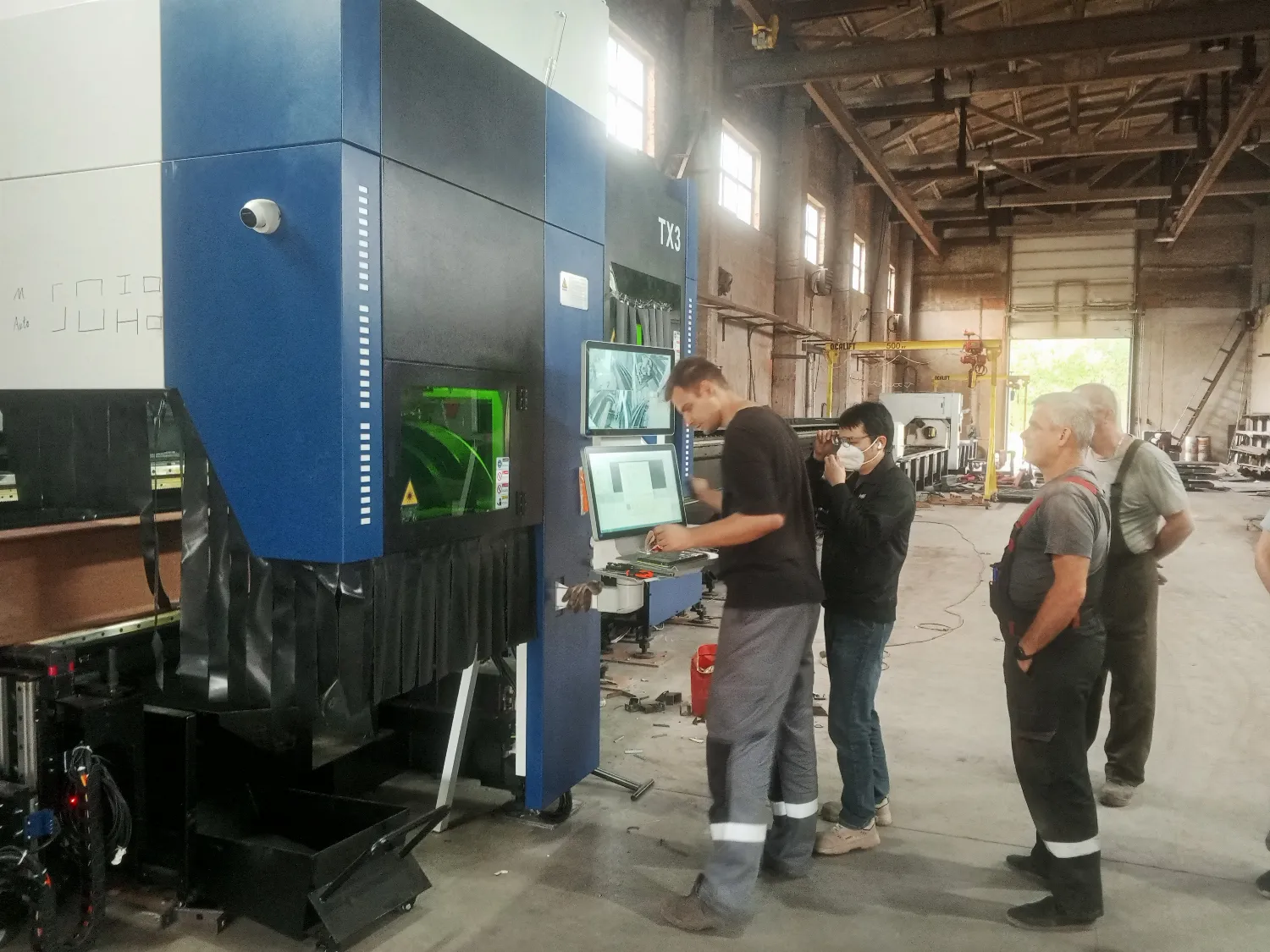

Параллельно проходил инструктаж оператора. TubesT установили как на самом станке, так и на отдельном рабочем месте, где разбирали построение фасок и подготовку программ для различных профилей. Программа поддерживает создание и редактирование геометрии, работу с профилями разных форм и подготовку траекторий резки.
Завершающую часть ПНР проводили уже в рабочем режиме. Оператор самостоятельно запускал резку труб заказчика, а специалисты К2 контролировали процесс и отрабатывали возникающие вопросы.
В результате на участке появился 6-киловаттный труборез для 12-метровых заготовок с возможностью резки фасок, а технологию успели отработать не на одной тестовой трубе, а сразу на нескольких типах профиля, с которыми предстоит работать заказчику.
