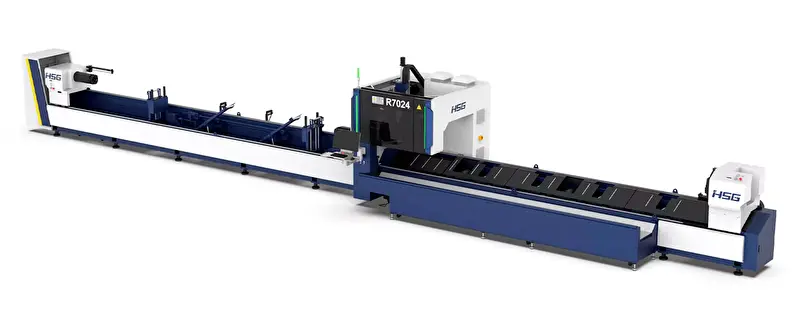

Труборез лазерный с тремя патронами HSG Laser R9035 для резки труб
- Мощность: до 6000 Вт.
- Макс. скорость перемещения: 90 м/мин.
- Система ЧПУ: HSG-X9000.
Описание
Труборезный станок серии R — это профессиональное производственное оборудование компании HSG Laser, направленное на осуществление лазерной резки металлическиx труб. Разделение серии на три версии обусловлено удовлетворением различных нужд потребителя, где основным критерием является размер обрабатываемого материала. Конструкция трубореза рациональна и гарантирует успешный результат проделанной работы: три пневматических патрона, высокопрочная станина, кабинетная защита и цифровое управление.
Лазерные станки HSG-R применяются для обработки округлых и профильных труб, в том числе швеллеров, канализационных труб, деталей из углеродистой и нержавеющей стали, меди, цветных металлов и других.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности в 500 МПа, а марганцевые примеси в ее составе препятствуют нагреву и предотвращают тепловую деформацию.
- Лазерная режущая головка собственной разработки HSG — Klinge имеет высокоточный автофокус и функцию импульсной пробивки, благодаря чему, даже в толстом металле можно создать сквозное отверстие за доли секунды.
- Пневматическая конструкция захвата осуществляется тремя центрирующими патронами и контролируется автоматически системой SMC/Aventics.
- Автоматическая система управления осуществляется посредством ЧПУ HSG-X9000, уменьшая трудозатраты производства.
- Лазерный источник IPG/Raycus.
- Японский cерводвигатель Panasonic или Inovance.
- Электрокомпоненты Schneider.

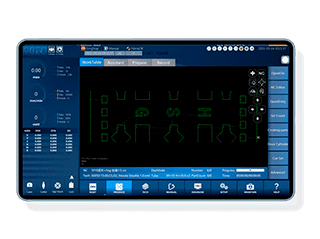

Система управления на базе ЧПУ HSG-X
Обеспечивает передачу данных по сети и отличается высокой скоростью и стабильностью. Имеет богатую базу с готовыми программами резки и перфорации круглых и профильных труб. Мониторинг основных компонентов, предупреждение об ошибке и составление отчетов о работе осуществляются в режиме реального времени. Система проста, удобна в управлении и богата функциями, благодаря чему даже неопытный пользователь сможет изготовить высококачественные образцы.

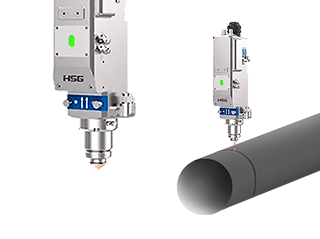

Лазерная режущая головка с автофокусом
Производитель компании HSG разработал высокомощные режущие головки KLINGE, которые оснащены автофокусом, интеллектуальным переключением режимов, защитными линзами и функцией охлаждения, что гарантирует достижение стабильной резки по металлу. Передача энергии лазерного излучения в 99,95% позволяет получать стабильный чистый рез с идеальной поверхностью и кромкой.

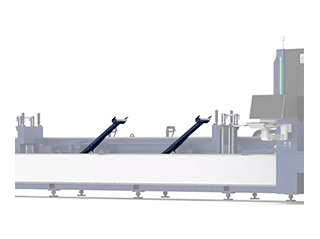

Вспомогательная поддержка труб
Конструкция включает в себя три пневматических патрона, где первые два располагаются по двум противоположным сторонам станка, а третий выполнен в виде сквозного отверстия, через которое может полностью проходить длинная труба, что позволяет выполнять резку по всей длине. Станок также оснащен вспомогательными опорами и крупнокалиберным профилем для дополнительной поддержки деталей в процессе обработки, а также предотвращения провисание и раскачивания, обеспечивая стабильность резки.
Технические характеристики
| Модель | R9035 |
|---|---|
| Диапазон размеров круглой трубы | Ø 40 — 350 мм |
| Диапазон размеров профильной трубы | 40×40 — 350×350 мм |
| Максимальный вес для одной трубы | 600 кг |
| Мощность лазера | 3-6 кВт |
| Точность позиционирования по X/Y осям | ±0,03 мм/м |
| Система ЧПУ | HSG-X9000 (сенсорный) |
| Лазерный источник | Raycus/IPG |

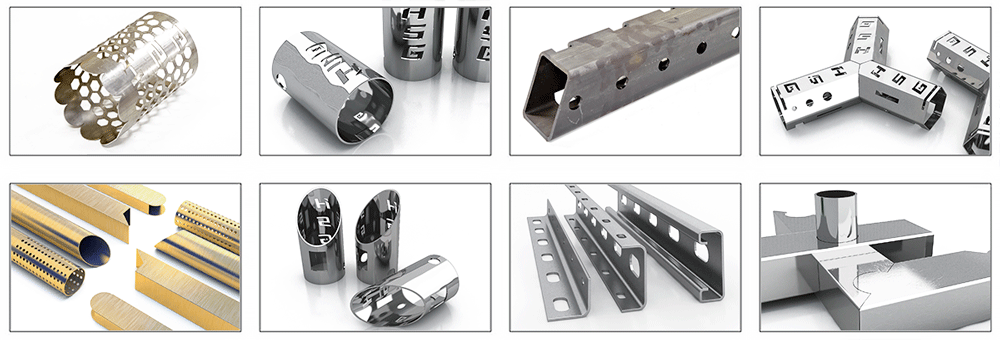

Образцы резки
