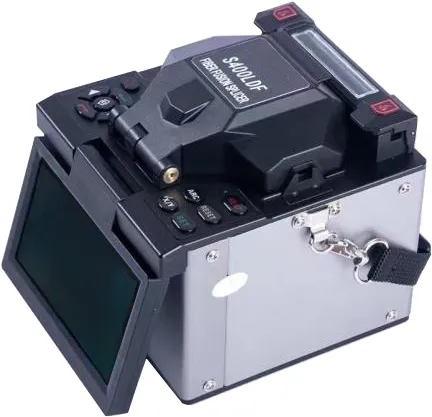

Сварочный аппарат для толстого оптоволокна Opticmeta S400 LDF
- Подходящее волокно: SM (G.652), MM (G.651), DS (G.653), NZDS (G.655).
- Диаметр оболочки: 125–400 мкм.
- Метод выравнивания: «сердцевина к сердцевине».
Описание
6-моторный аппарат для сварки толстого оптического волокна с диаметром оболочки 125–400 мкм. Использует технологию выравнивания «сердцевина к сердцевине». Обеспечивает высокую производительность, скорость, надежность и низкие потери при сварке даже в слодных условиях.
Подходит для ремонта лазерной продукции, исследований и разработок в области лазерной медицины и косметологии.
Особенности
- Автоматическая калибровка дуги в реальном времени.
- Точное выравнивание, потери при сварке на уровне мировых стандартов.
- Высококачественный сенсорный экран 5″.
- Двойная высокочувствительная камера.
- Работа от аккумулятора или напрямую от внешнего источника.
- Съёмный литий-ионный аккумулятор 6800 мА·ч:? до 300 циклов (сварка + термоусадка).
- Два порта USB: для обновления ПО, экспорта записей и питания LED-лампы.
Технические характеристики
| Режимы работы | Ручной, полуавтоматический, автоматический |
| Подходящее волокно | SM (G.652), MM (G.651), DS (G.653), NZDS (G.655) |
| Метод выравнивания | Сердцевина к сердцевине |
| Диаметр волокна по оболочке | 1250–400 мкм |
| Длина зачистки волокна | 8–16 мм (диаметр волокна < 250 мкм) 16 мм (диаметр волокна 250~1000 мкм) |
| Типичные потери при сварке | SM: 0,02 дБ; MM: 0,01 дБ; DS: 0,04 дБ; NZDS DS: 0,04 дБ |
| Обратные потери | > 60 дБ |
| Типичное время сварки | ≤ 9 с |
| Типичное время термоусадки | ≤ 30 с (гильза 60 мм) |
| Испытание на растяжение | 2 Н |
| Увеличение системы визуализации | 220X (вид X или Y), 110X (вид X и Y) |
| Хранилище данных | 10 000 групп записей данных и 200 групп изображений |
| Емкость аккумулятора | 6800 мА·ч (до 300 циклов) |
| Источник питания | Адаптер, вход: AC 100-240 В (50/60 Гц), выход: DC 13,5 В / 4,5 А |
| Срок службы электродов | > 3000 сварок |
| Подключения | 2 порта USB для обновления ПО, экспорта записей и питания светодиода |
| Условия эксплуатации | Высота над уровнем моря: 0-5000 м. Влажность: 0–95%. Температура: −10…+50℃. Скорость ветра: макс. 15 м/с |
| Габариты | 130×154×132 мм |
| Масса (с батареей) | 2 кг |
